18650锂离子电池方形固定支架结构

　　在便携储能、轻型电动两轮车、小型手持动力设备的电池包设计环节，单节圆柱电芯的固定可靠性直接决定整包的抗振性能与循环寿命，18650作为当前应用覆盖面最广的圆柱锂离子电芯规格，其配套固定支架的结构合理性是结构工程师在电池包详细设计阶段需要重点校核的部分。这款18650电芯固定支架采用单仓位独立限位设计，主体为方形块状结构，中心设置与18650电芯外径匹配的圆形沉腔，腔体深度覆盖电芯下部约五分之一的高度区间，既可以限制电芯在径向的窜动，又不会过度包裹电芯影响充放电过程中的热量散出。

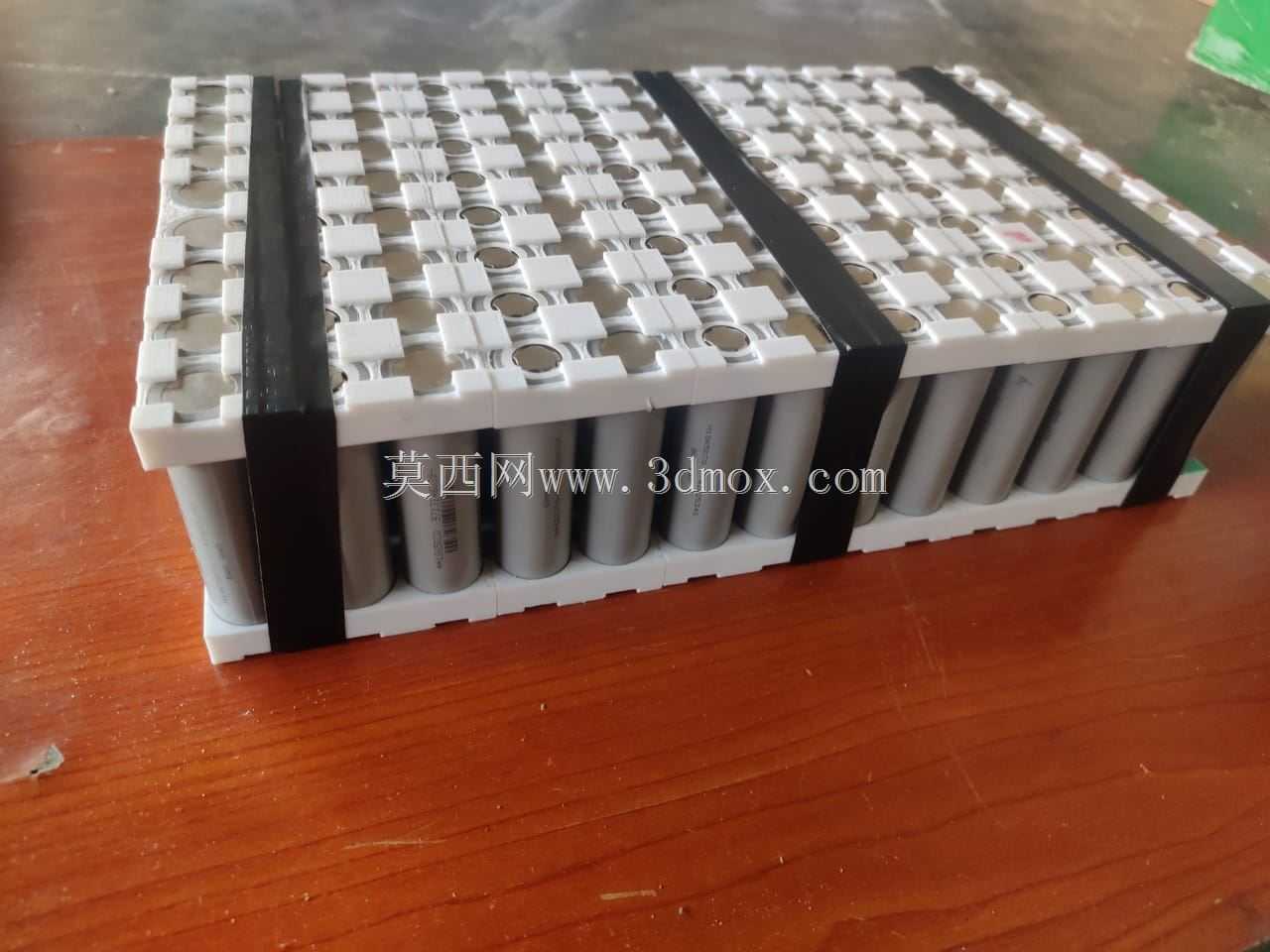

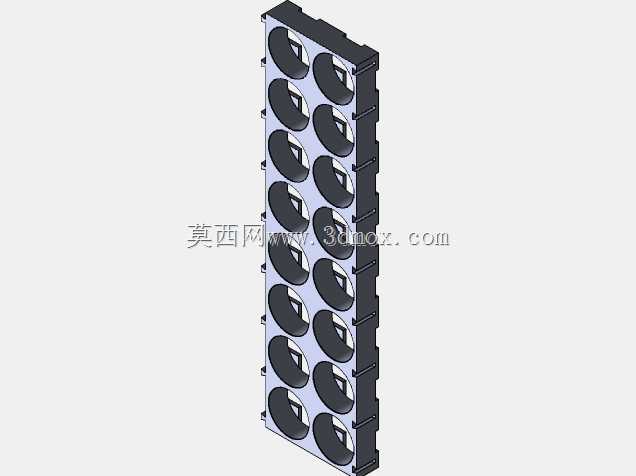

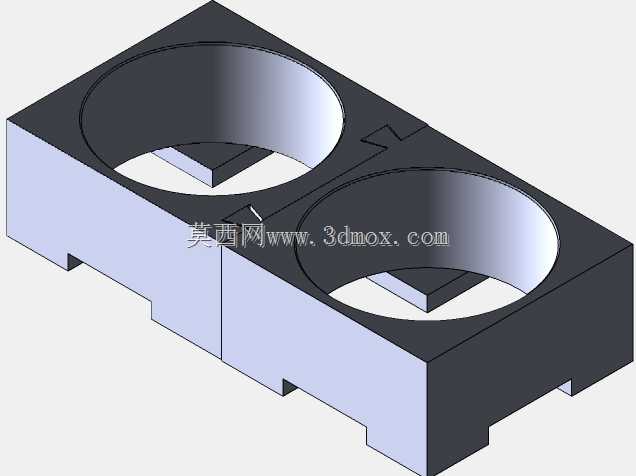

　　从实际应用场景来看，这类支架常被用于多串多并电池包的层间固定，单支架对应单节电芯的安装位，相邻支架可通过侧边的凹凸卡位结构拼接成整排仓位，替代传统的胶粘或绑带固定方案，在电动自行车的座桶电池仓、便携户外电源的内部模组、家用小型储能设备的电芯排布中都能适配。设计时优先考虑了安装边界的兼容性，支架外侧的方形轮廓可以直接嵌入电池包内的塑料卡槽或钣金限位槽，不需要额外设计定制压片，侧边预留的凸台与凹槽结构在多支架拼接时可以实现无胶卡合，装配时只需要将电芯从上方压入腔体即可完成单节固定，大幅提升产线的装配效率。

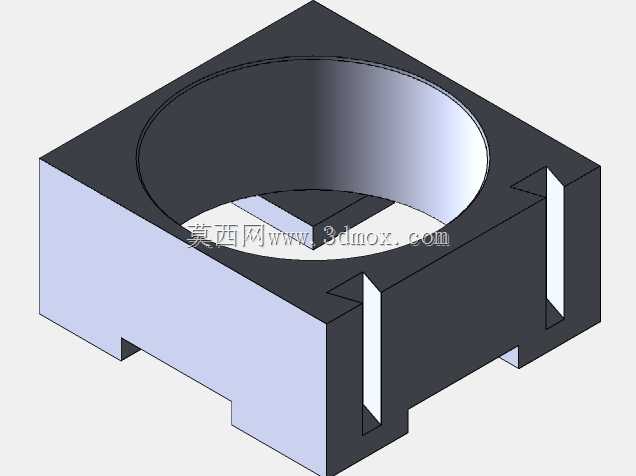

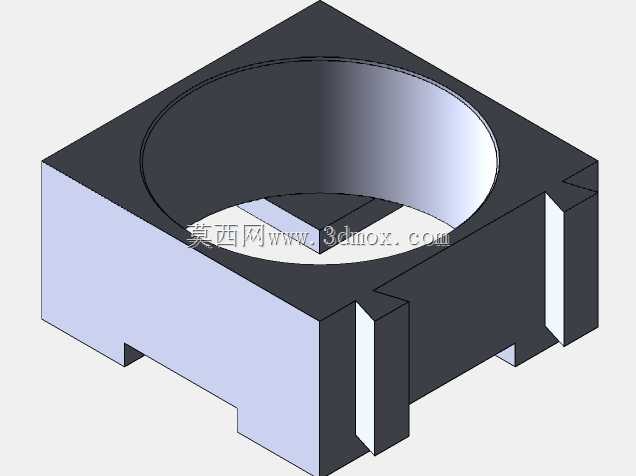

　　结构细节上，腔体底部设置有十字形的支撑筋，筋条高度略低于腔体顶面，电芯装入后底部不会与支架底面完全贴合，预留的间隙可以作为电芯泄压阀的排气通道，当电芯出现异常产气时，高压气体可以顺着筋条间隙向侧边导出，避免气体在腔体内部积聚造成支架胀裂。支架两侧设计有对称的竖向卡槽，卡槽宽度适配常规电池包内的绝缘隔板厚度，装配时隔板可以直接卡入卡槽，实现电芯之间的物理绝缘隔离，省去额外粘贴绝缘片的工序。

　　从安装尺寸的适配性来看，支架的外部长宽尺寸略大于18650电芯的直径，相邻支架拼接后，电芯之间的中心距刚好保持在安全绝缘距离以上，既不会因为间距过大造成电池包整体体积冗余，也不会因为间距过小导致电芯外壁摩擦破损。腔体的内径设计预留了合理的公差带，既可以适配不同厂商生产的18650电芯的外径公差，也不会因为间隙过大导致电芯在腔体内出现晃动，在整车行驶的振动工况下，电芯与支架之间不会产生相对位移，避免电芯极耳被拉扯断裂的风险。

　　在设计思路上，这款支架没有采用多余的冗余结构，所有的结构特征都服务于电芯固定、绝缘、散热、装配这几个核心需求，没有额外的装饰性特征，完全符合工业零部件的功能优先设计原则。对于需要搭建18650电池包三维方案的结构工程师来说，这个支架模型可以直接导入装配体中，通过阵列、拼接快速搭建出不同串并数的电芯模组框架，不需要从零开始绘制支架的基础结构，只需要根据整包的尺寸边界调整支架的拼接数量与排布方式，就能快速完成电池包内部的电芯布局校核，验证不同排布方案下的空间利用率与安装可行性。
