汽车电力接入端口结构三维设计

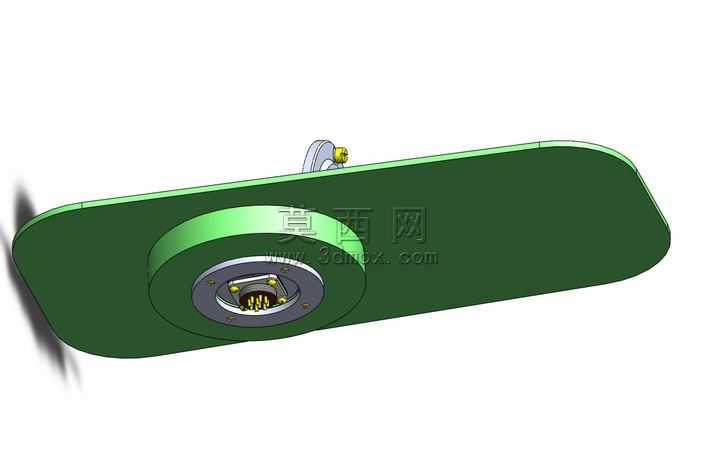

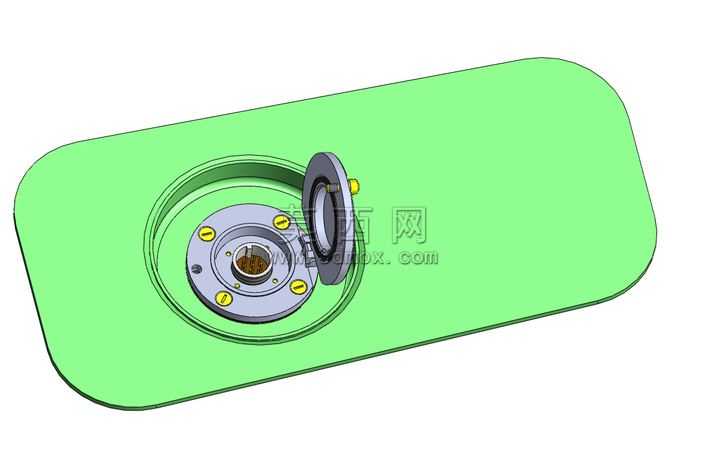

本作品为车载电力接入端口的三维结构设计，建模阶段依托参数化三维设计逻辑完成全流程搭建，首先对端口的安装基座进行曲面建模，通过多段样条曲线拟合基座的流线型外轮廓，使用曲面放样、曲面修剪命令构建出贴合车身安装面的弧形基座形态，保证基座与安装面的贴合度符合车载部件的装配公差要求。端口的核心接电组件采用实体建模方式完成，先绘制接电内芯的截面草图，通过旋转凸台命令生成内芯基体，再对内芯的接触弹片、定位卡槽、密封槽等细节结构进行逐一拉伸切除与阵列处理，还原接电端口内部的导电接触结构与定位锁紧结构。端口的防护翻盖部分采用薄壁特征建模，通过抽壳命令生成翻盖的薄壁壳体，再添加翻盖的铰接轴、卡扣限位结构，还原翻盖开合的铰接配合关系。材质与渲染阶段，为安装基座赋予哑光绿色工程塑料材质，调整材质的粗糙度、漫反射参数模拟车载外饰塑料的哑光质感；为接电内芯赋予金属导电材质，调整金属度与反射参数模拟铜质导电件的金属光泽；为防护翻盖边缘添加半透明硅胶密封圈材质，还原端口的防水密封结构细节；渲染阶段采用三点布光方案，主光源模拟自然光从侧上方照射，突出端口的曲面起伏与结构层次，补光消除结构暗部的死黑区域，轮廓光勾勒基座与翻盖的边缘轮廓，提升整体渲染的立体感。结构设计上充分考虑车载使用场景的需求，翻盖与基座的铰接结构预留了合理的转动间隙，保证翻盖开合顺畅无卡顿，接电内芯的定位卡槽与外部插头的锁紧结构匹配，保证接电连接的稳定性，基座背面的安装卡扣结构适配车身钣金的安装位，可实现快速装配固定，密封槽内的密封圈结构可满足车载部件的防水防尘要求，整体结构紧凑，细节还原度高，可用于车载充电端口的结构验证、装配模拟以及外观方案展示。
