管式车架底盘结构三维建模作品

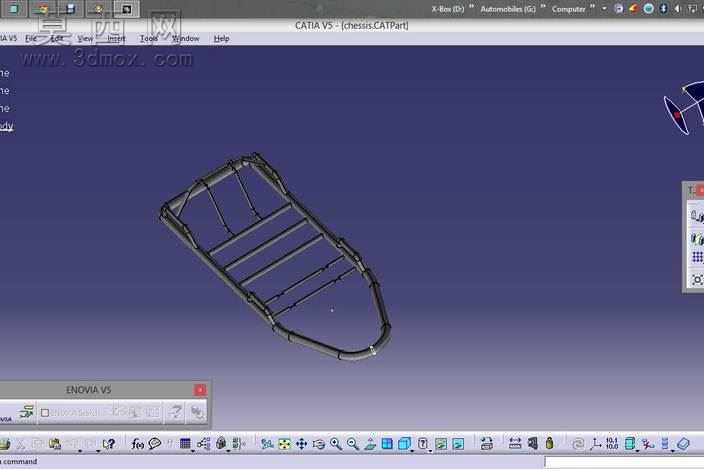

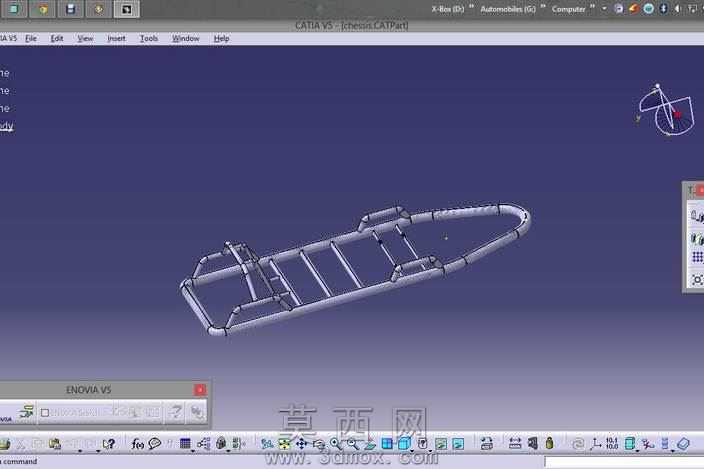

本作品为管式结构车架底盘的三维建模成果，建模过程依托CATIA软件完成全参数化设计，整体采用空间管架式结构布局，通过多段不同曲率的管材拼接组合，形成兼具承载能力与轻量化特性的底盘骨架。建模初期先完成整体轮廓的草绘定位，依据底盘的总长、总宽以及前后端的流线型收窄需求，绘制出主纵梁的中心轨迹线，前端采用渐变收窄的弧形曲线，匹配车头部分的空气动力学布局需求，后端保持平直框架结构以预留动力总成、乘员空间的安装位置。主体框架搭建阶段，通过扫掠命令生成等径管材的实体结构，针对不同受力区域调整管材的连接节点，在乘员舱周边、动力安装位等核心承载区域增加横向、斜向的加强肋管，形成稳定的三角支撑结构，避免框架受力出现形变。所有管材的连接位置均做了贴合处理，保证相邻管材的接触面完全贴合，还原真实管架焊接前的拼接定位状态，同时对所有棱边做了统一的圆角过渡处理，匹配真实金属管材的边缘特征。模型结构完整还原了管式车架的分层设计逻辑，上层框架用于安装车身覆盖件与座椅固定点位，下层框架预留了悬架安装支座、转向机构固定位、动力系统安装平面的接口，所有安装点位均做了平面加厚处理，保证后续装配时的结构强度。材质设置阶段为框架赋予了金属钢材材质，调整材质的金属度、粗糙度参数，还原冷拔钢管的哑光金属质感，在软件内置的渲染环境中添加了柔和的环境光与定向光源，清晰呈现框架的空间层次与管体的圆柱曲面特征，方便观察每一段管材的走向与连接关系。整体建模过程严格遵循管式底盘的设计逻辑，在保证结构强度的前提下尽可能优化管材排布，减少冗余管材的使用，实现轻量化设计目标，模型的所有参数均保留可编辑性，可根据后续的装配需求调整管材直径、框架间距以及安装点位的位置，适配不同类型的小型车辆底盘改装、赛车车架设计的参考需求。
