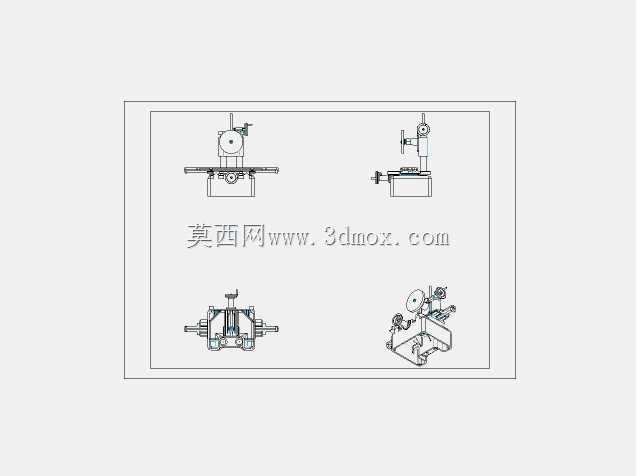

表面磨削加工设备结构三维设计方案

　　在精密机械加工车间的日常生产环节里，这类表面研磨设备承担着工件终加工阶段的核心工序任务，针对经过铣削、热处理后的金属工件表面，去除前序加工残留的刀纹、氧化层与微观形变，将工件平面度、表面粗糙度控制在工艺要求的公差范围内，常见于模具钢块、精密机械配合面、液压阀块安装面的精加工场景，是保障零部件装配精度、配合密封性的关键加工设备。从设备整体结构布局来看，该研磨设备采用卧式悬臂加工架构，核心加工单元搭载可沿横向导轨往复移动的磨头组件，磨头进给机构分为粗进给与微进给两个层级，粗进给负责快速调整磨头与工件的初始间距，微进给通过精密丝杆副实现微米级的吃刀量调整，适配不同加工余量、不同粗糙度要求的工件加工需求。工件装夹平台采用T型槽结构设计，可配合通用压板、精密平口钳、电磁吸盘等多种装夹工装，既可以固定小型块状零件，也能适配长度在行程范围内的条形工件，平台下方设置有纵向进给导轨，可带动工件沿垂直于磨头运动的方向匀速进给，配合磨头的横向往复运动，实现工件整个待加工平面的全覆盖磨削。设备的支撑床身采用箱型铸铁结构设计，内部布置有交错的加强筋结构，能够有效吸收磨削加工过程中磨头高速旋转、部件往复移动产生的振动，避免振纹传递到工件加工表面，保障加工面的平整度与粗糙度一致性。

　　床身底部设置有可调式水平支撑脚，安装时可通过调整支撑脚高度将设备工作台面调整至水平状态，抵消地面不平整带来的加工误差，同时支撑脚内置的减震垫可阻隔车间地面其他设备运行传递的振动干扰。从安装边界尺寸来看，设备横向加工行程覆盖常规中小型精密零件的加工尺寸范围，纵向进给行程可满足多件并排装夹的连续加工需求，设备整体占地面积适配中小型机械加工车间的设备布局要求，无需额外制作特殊地基，放置在硬化处理的车间地面上完成水平校准后即可投入使用，设备后侧预留有磨头驱动电机、冷却系统管线的安装空间，侧面设置有操作面板的安装位，操作人员站在设备正面即可完成进给参数调整、磨头启停、工件装夹等全部操作，操作动线符合人机工程学要求，减少加工过程中的无效动作。

　　冷却系统采用喷嘴直喷式设计，冷却液喷嘴可灵活调整喷射角度，在磨削加工过程中持续将冷却液喷射到磨头与工件的接触区域，带走磨削产生的大量切削热，避免工件因局部过热产生热变形，同时冲刷掉磨削产生的金属碎屑与磨粒脱落物，防止碎屑刮花已加工表面，冷却液回流到床身下方的储液槽后，经过滤网过滤后可循环使用，降低加工过程中的耗材消耗。设备的导轨副均配备有可伸缩式防护罩，能够阻挡磨削过程中飞溅的碎屑、冷却液进入导轨接触面，避免导轨出现异常磨损，延长设备的维护周期与使用寿命，磨头主轴采用高精度角接触球轴承组支撑，可保障磨头高速旋转时的径向跳动与轴向窜动控制在微米级，避免因主轴跳动导致加工表面出现波纹度超差的问题。在实际加工应用中，该类设备可根据加工需求更换不同粒度的砂轮，粗加工时选用粒度较粗的砂轮实现大余量快速去除，精加工时更换细粒度砂轮完成镜面级表面的研磨加工，部分经过改装的机型还可适配研磨膏、砂带等加工耗材，实现铜、铝等软质金属、硬质合金等特殊材质工件的表面加工。从结构设计逻辑来看，该设备的各个功能模块采用独立化设计思路，磨头组件、进给导轨、装夹平台、冷却系统均可单独拆卸维护，日常保养时无需拆解整个设备主体，即可完成导轨润滑、砂轮更换、滤网清理等常规维护操作，降低设备运维的时间成本。

　　设备的传动部件全部布置在床身内部的封闭腔体内，与加工区域完全隔离，避免磨削碎屑进入传动部件造成磨损，同时也减少了加工过程中冷却液飞溅对传动部件的腐蚀，传动丝杆采用集中润滑系统，可按照设定的周期自动加注润滑脂，保障传动部件运行顺畅，避免出现进给爬行、定位精度下降等问题。针对不同加工场景的适配性，该设备可通过加装数显尺实现进给位置的数字化显示，降低操作人员的读数误差，也可通过改装数控系统实现全自动磨削循环，操作人员只需设定好进给量、磨削次数、进给速度等参数，设备即可自动完成整个加工流程，适配批量零件的高精度加工需求。在工装适配方面，除了常规的机械装夹方式，针对薄壁类易变形工件，还可替换为真空吸盘装夹平台，避免装夹压力过大导致工件变形，保障薄壁零件加工后的平面度要求；针对小型异形零件，可配合专用分度工装实现工件多个平面的依次磨削，无需重复装夹找正，提升加工效率与位置精度。
