蝎子造型数控铣削切割拼装构件

　　这套蝎子造型的切割构件，主要面向数控铣床的平面加工场景设计，整套构件拆分后可通过2mm厚度的板材一次性完成切割加工，无需复杂的多面装夹工序，适配常规立式数控铣床的加工行程，普通平口钳装夹即可完成整板加工，不需要定制专用工装。从实际加工逻辑来看，设计时将蝎子的躯干、螯肢、步足、尾刺所有结构全部拆解为平面轮廓件，所有拼接位置都做了等宽的嵌合槽设计，槽宽与板材厚度保持一致公差，加工完成后不需要额外粘接或者紧固件，直接通过嵌合结构就能完成立体拼装，拼装完成后可作为工艺摆件、教学演示样件使用，也可作为数控加工实训的实操课题，帮助初学者掌握轮廓铣削、刀具补偿设置、板材排版的基础操作。

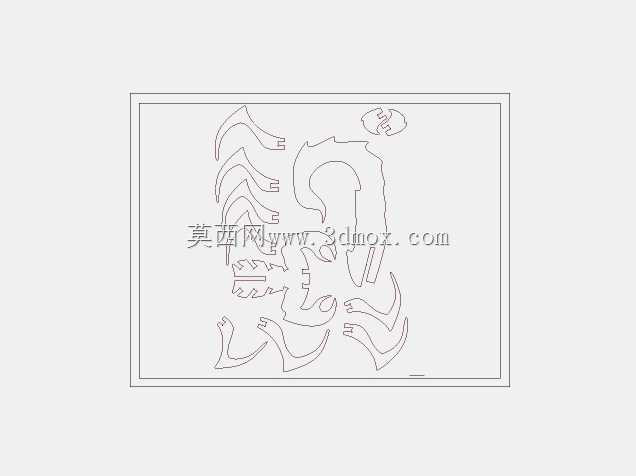

　　设计过程中特意规避了过小的内角结构，所有转角位置都预留了与常用立铣刀直径匹配的圆角，避免加工时出现清角不到位的问题，同时所有轮廓的走刀路径都做了顺铣优化，减少板材加工时的毛刺产生，尤其是步足这类细长结构，排版时特意将其靠近板材压装位置排布，减少加工时的振颤，避免细长件加工变形。从安装边界来看，整版排版的尺寸控制在常规400*300mm的板材幅面内，不需要大幅面设备即可加工，2mm的板材厚度适配铝板、亚克力板、薄铜板、密度板等多种常见加工材料，不需要针对不同材料调整轮廓尺寸，仅需根据材料硬度调整进给转速参数即可。

　　拼装结构的设计上，所有嵌合位置都做了微小的导入斜度，既保证拼装后的结构紧实度，又不会因为过盈量太大导致拼装时板材断裂，尤其是尾刺这类相对单薄的结构，拼接位置特意做了加宽处理，避免拼装时受力断裂。在实际教学场景中，这套构件常被用来演示数控加工的完整流程，从图纸导入、路径生成、装夹对刀到加工完成、成品拼装，整个流程可以在两小时的实训课程内完成，学员可以直观看到从平面板材到立体造型的完整转化过程，相比常规的几何样件加工，这类创意造型的加工课题更能提升学员的操作兴趣，同时也能覆盖轮廓加工、公差配合、排版优化等多个核心知识点。

　　如果用于工艺品加工场景，加工完成后可以对表面进行打磨、氧化、喷漆等后处理，不同材质加工出的成品可以适配不同的装饰场景，铝板加工的成品适合工业风装饰，亚克力材质的成品可以搭配灯光做透光展示，木质板材加工的成品可以做复古涂装。设计时还考虑了加工的材料利用率，所有构件在板材上紧密排布，整板的材料利用率超过85%，减少加工过程中的材料浪费，同时所有轮廓之间预留了3mm的加工间距，避免切割时相邻构件被刀具误伤，也方便加工完成后将构件从余料上取下。对于小型加工门店来说，这类构件不需要复杂的三维加工工序，仅靠平面铣削就能完成，加工门槛低，成品的受众接受度高，也可以作为个性化定制的小产品进行生产，不需要额外开模，调整尺寸就能适配不同厚度的板材加工需求。
