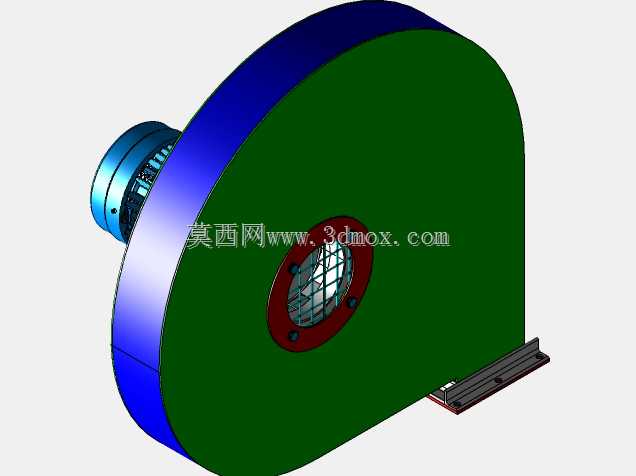

鼓风机配套2HP法兰安装式电机结构

　　在工业通风、气力输送、车间除尘、污水处理曝气这类需要持续风压输出的场景里，鼓风机的动力匹配直接决定整套系统的运行稳定性，法兰安装式电机作为鼓风机的核心动力源，其安装精度、轴系同轴度、结构紧凑性会直接影响风机运行时的振动值、轴承寿命与整体噪音水平。这款适配2HP功率等级的法兰安装电机，在设计之初就围绕鼓风机直连安装的需求做了针对性的结构优化，没有采用通用底脚安装电机的冗余结构，而是将安装法兰与电机端盖做了一体化集成设计，从根源上减少了装配环节的累计误差，避免了分体式法兰连接可能出现的配合面错位问题。

　　从实际应用场景来看，这类法兰电机多用于中低压离心鼓风机、罗茨鼓风机的直连传动结构，相比皮带传动的方案，直连法兰安装的结构不需要额外预留皮带张紧的调节空间，整套鼓风机组的轴向尺寸可以压缩30%左右，非常适合集成在空间紧凑的环保设备、粉体输送设备、工业风刀系统内部，不需要额外制作复杂的电机安装支架，只需要将电机法兰与鼓风机的蜗壳连接止口对准，拧紧紧固螺栓即可完成动力端的装配，大幅降低现场安装的调试工作量。

　　在功能特性层面，这款电机的输出轴尺寸、轴伸长度、法兰止口直径都是匹配鼓风机的常规连接尺寸做的适配，轴端预留了标准的键槽结构，可以直接与鼓风机的叶轮轮毂配合，不需要额外加工转接轴套；电机的外壳散热筋采用轴向平行排布的结构，当电机随鼓风机运行时，叶轮产生的轴向气流可以顺着散热筋的方向快速带走电机外壳的热量，即使在密闭的设备舱内连续运行，也能维持稳定的绕组温升，避免出现过热过载的问题。设计过程中，工程师重点考量了安装边界的尺寸约束：法兰盘的安装孔采用圆周均布的设计，孔位公差控制在H7级别，保证与鼓风机端的连接孔位完全对中，不会出现螺栓强行别劲的问题；电机的转子动平衡等级按照G2.5的标准做校准，配合法兰安装的高同轴度，运行时的径向跳动可以控制在0.02mm以内，大幅降低叶轮高速旋转时的不平衡振动，避免长期运行出现叶轮擦碰蜗壳、轴承过早磨损的问题。

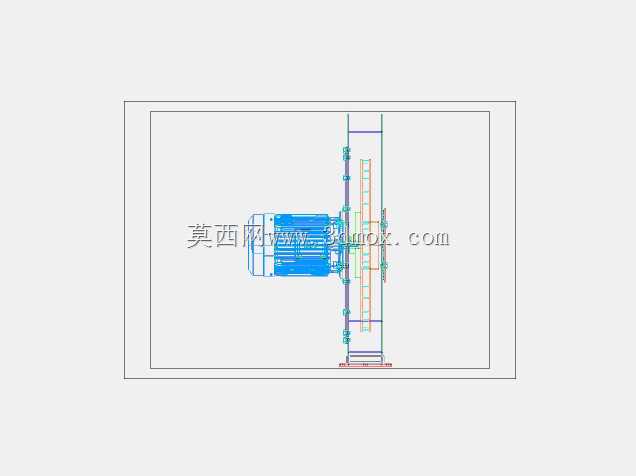

　　从外形尺寸的适配性来看，这款电机的机身外径、轴向总长度都经过优化，既保证2HP功率对应的绕组槽满率、铁芯长度满足输出扭矩要求，又不会因为机身过长导致整套鼓风机组的重心偏移，法兰安装面到轴伸端面的距离严格匹配鼓风机叶轮的安装位置，装配后叶轮与蜗壳进风口的间隙可以控制在设计要求的合理范围内，不需要额外加装调整垫片来修正轴向位置。在实际选型配套时，结构工程师只需要核对法兰止口尺寸、安装孔分布圆直径、轴伸直径与键槽尺寸这几个核心安装参数，就可以快速完成电机与鼓风机的匹配，不需要对原有风机结构做任何修改；同时电机的接线盒位置设置在机身侧面45度方向，既不会与鼓风机的蜗壳、进出风口产生干涉，也方便现场接线操作，即使是后期维护更换电机，也可以在不拆卸鼓风机主体管路的情况下完成拆装作业。这类法兰安装电机的结构设计，本质上是围绕鼓风机的应用场景做的专用化适配，去掉了通用电机上不必要的底脚安装结构、冗余的外壳凸起，把所有结构设计都服务于“直连安装、低振动、易装配”的核心需求，对于做鼓风设备设计、通风系统改造的工程师来说，这类标准化的法兰电机结构可以直接调用到三维装配体中，快速完成动力端的布局设计，不需要从零开始绘制电机的每一处细节，大幅缩短设备开发的建模周期。
