24V直流齿轮减速电机三维结构

在小型自动化传动场景里，这类24V直流齿轮电机的应用覆盖范围极广，从桌面级小型输送线的驱动单元、智能仓储的小型分拣拨轮动力源，到民用自助设备的传动执行端、小型机器人的行走驱动模块，都能见到这类集成减速结构的直流电机身影。区别于普通直出轴直流电机，这类集成齿轮减速箱的结构，核心是通过内置的齿轮组完成转速降低与扭矩放大，匹配低转速大扭矩的负载需求，避免普通直流电机高转速低扭矩无法直接驱动负载的问题。

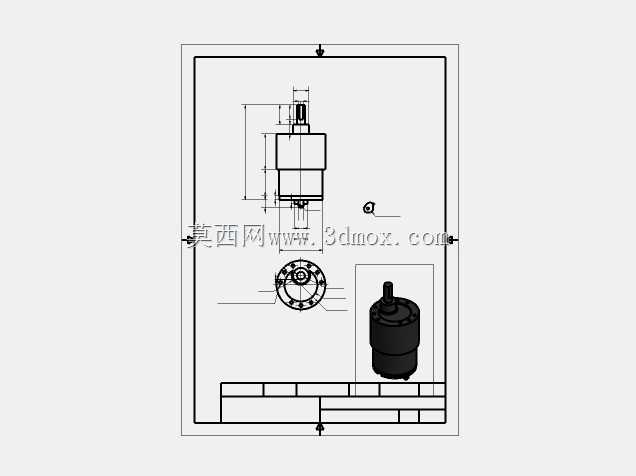

从结构设计逻辑来看，这款电机采用同轴式布局，输出轴与电机转子轴保持同轴线设计，能最大程度压缩径向安装尺寸，适配安装空间紧凑的设备场景。顶部输出轴采用扁位结构设计，并非光滑圆柱轴，这种设计是为了在安装传动轮、联轴器或者执行摆臂时，通过扁位传递扭矩，避免长时间正反转切换时出现轴与连接件打滑的问题，这也是小型动力输出轴非常务实的设计细节，能省去额外加工键槽的成本，同时满足小扭矩场景下的传动可靠性要求。

上部的减速箱端盖采用圆周均布安装孔的设计，安装孔沿法兰端面均匀排布，安装时可以根据设备的走线方向、周边部件干涉情况，选择任意角度完成固定，不需要调整电机本体的出线位置，给现场安装调试留出足够的调整余量。法兰端面的平面度是设计时需要重点管控的形位公差，安装时端面与设备安装板贴合，能保证输出轴与被驱动部件的同轴度，减少轴系偏载带来的轴承磨损、齿轮啮合异响问题，延长整机使用寿命。

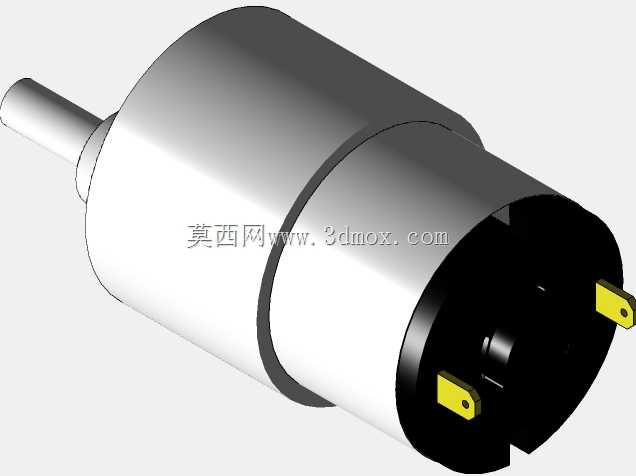

减速箱壳体与下部电机本体采用阶梯轴式衔接结构，减速箱段直径大于电机机壳直径，这种结构一方面给内置的行星齿轮或者平行轴齿轮组留出足够的安装空间，保证齿轮啮合的中心距精度，另一方面阶梯结构可以作为安装时的轴向定位基准，部分场景下可以通过抱箍固定阶梯位置，不需要依赖端盖法兰完成安装，适配更多样的固定方式。下部的电机机壳为圆柱结构，表面没有额外散热筋，是因为24V低压直流电机的功率普遍不大，工作时的发热量通过机壳自然散热即可满足温升要求，省去散热筋结构也能减少整体外形尺寸，避免安装时与周边部件产生干涉。

从安装边界来看，这类电机的径向最大尺寸集中在减速箱法兰段，设计安装位时需要预留出法兰直径加上安装螺栓的操作空间，轴向尺寸需要覆盖从输出轴端面到电机尾端的总长度，同时要在电机尾端留出接线或者编码器安装的余量，避免安装后接线弯折半径过小导致线芯断裂。输出轴的伸出长度需要匹配所连接的传动件厚度，轴伸过长会导致传动件悬臂距离过大，增加轴的径向载荷，容易出现轴弯曲变形；轴伸过短则无法保证传动件的轴向固定，容易出现传动件窜动脱落的问题。

在实际选型匹配时，这类齿轮减速电机的减速比直接决定输出转速与额定输出扭矩，建模时需要准确还原各级齿轮的模数、齿数以及啮合间隙，才能在装配仿真时验证传动是否存在卡滞、干涉问题。端盖上的安装孔位置度需要严格管控，否则现场安装时会出现孔位对不齐，强行锁紧螺栓导致壳体变形，进而影响内部齿轮的啮合精度，出现运转噪音大、效率降低甚至齿轮断齿的问题。输出轴的轴承位公差、轴伸的尺寸公差也需要在模型中准确标注，方便后续加工或者选型替换时匹配对应的标准件。

这类集成式减速电机不需要用户额外搭配减速箱，出厂时已经完成齿轮组的润滑与间隙调整，用户只需要按照安装尺寸完成固定、接线即可投入使用，能大幅缩短小型设备的开发周期，减少传动部分的设计工作量。在三维建模过程中，除了还原外部可见的安装尺寸、外形结构，还需要对内部齿轮传动的空间做校验，确保壳体壁厚足够支撑齿轮轴的受力，避免负载过大时出现壳体开裂的问题。同时要注意出线口的位置设计，尽量将出线口设置在安装后不会与设备其他部件产生摩擦的方位，减少线材磨损带来的短路风险。
