工业传动用分体式皮带轮结构设计

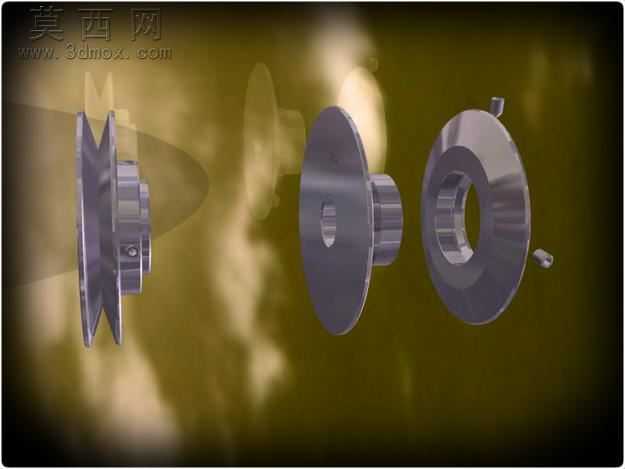

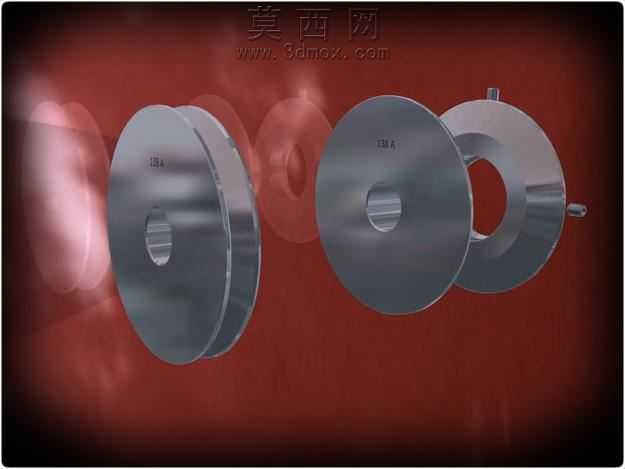

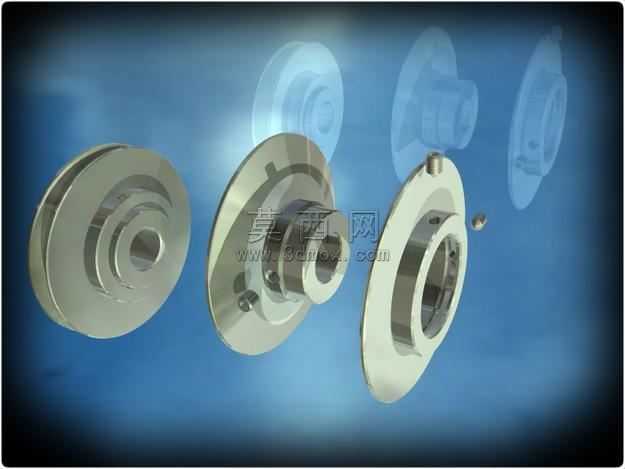

本作品为工业传动场景使用的分体式皮带轮三维建模成果，建模过程严格遵循机械设计规范，以实际工业应用的尺寸参数为基准，设定滑轮直径为138毫米、轴孔直径为30毫米，完全匹配常规传动轴系的装配需求。建模阶段采用参数化设计思路，先绘制轮体的截面草图，通过旋转特征生成轮体的基础基体，再针对分体式结构的拆分面进行精准分割，将整体轮体拆分为三个可独立装配的组件，分别为带轮缘的基座盘、中间定位盘以及外侧压盘，各组件的配合面均设置了对应的定位止口结构，保证装配后整体的同轴度误差控制在机械传动允许的范围内。针对各组件上的安装孔、定位销孔特征，采用阵列与镜像结合的建模方式，保证孔位的位置度精度，同时还原了紧固螺钉、定位销等细小装配零件的细节结构，完整呈现分体式皮带轮的装配逻辑。材质与渲染阶段，为轮体零件赋予了经过调质处理的45号钢材质，调整金属材质的粗糙度、反射率参数，还原钢制机械零件经过精加工后的金属质感，对安装孔、轴孔的内壁做了细微的纹理处理，模拟机械加工后的表面纹理效果；场景搭建采用渐变蓝色背景，添加柔和的环境光与定向补光，通过半透明的叠化效果展示不同拆分状态下的轮体结构，清晰呈现各组件的形态与装配关系，让观看者可以直观理解分体式皮带轮的组装方式与结构特点。设计过程中充分考虑了皮带轮的实际使用需求，轮缘的槽型尺寸适配对应规格的传动皮带，轴孔位置预留了键槽安装空间，分体式的结构设计可以在不拆卸轴端其他零件的情况下完成皮带轮的更换与维护，大幅降低设备运维的拆装难度，相比整体式皮带轮更适用于安装空间紧凑、维护频次较高的传动场景，整个模型的结构细节完整，装配关系清晰，可用于机械原理教学、传动机构虚拟装配仿真以及相关设备的设计参考。
