医疗旁路支架结构三维设计作品

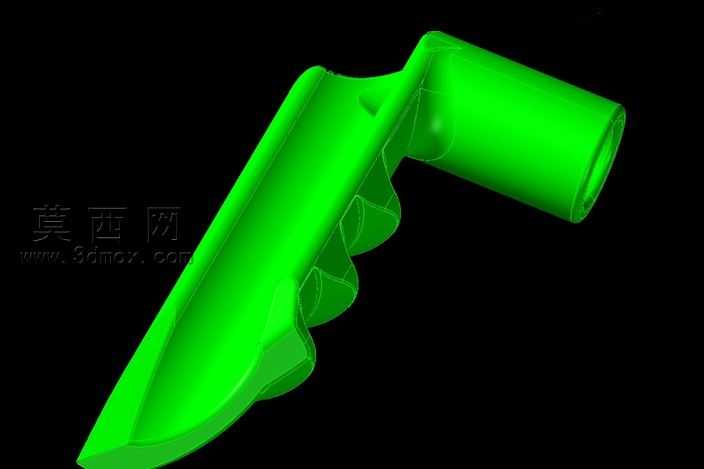

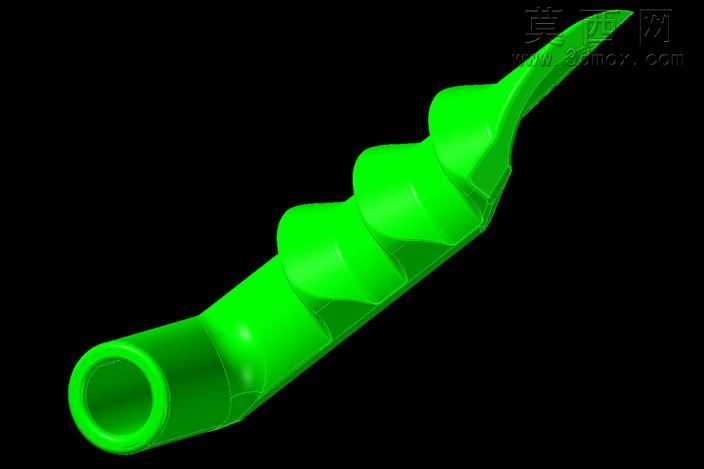

本作品为医疗场景使用的旁路支架三维设计，建模阶段采用主流三维工程软件完成全参数化构建，整体造型遵循医疗配件的人机适配与功能需求进行设计。模型整体分为两个核心功能区段，一侧为带圆弧过渡的楔形插接段，表面设置多道连续的内凹加强筋结构，既能够降低构件整体重量，也可以提升插接状态下的结构抗形变能力，避免安装使用过程中出现弯折断裂问题；另一侧为圆筒状的套接段，筒壁做均匀等厚处理，端部做微小的倒角收边，能够与配套管路实现顺畅的套接装配，两段结构的衔接位置做了大圆角平滑过渡，消除应力集中的锐角结构，提升构件整体的结构强度。渲染阶段采用高饱和度亮绿色哑光塑料材质，匹配医疗级塑料配件的视觉质感，场景设置纯黑色背景突出构件本身的轮廓特征，渲染时开启环境光遮蔽效果，清晰呈现加强筋凹槽、衔接圆角等细节结构的光影层次，让结构特征一目了然。设计过程中优先考量医疗配件的使用特性，所有外露棱边均做圆角钝化处理，不存在尖锐毛刺结构，避免使用过程中划伤医护人员或患者组织；整体壁厚遵循注塑成型工艺要求做均匀化设计，相邻结构的壁厚差控制在合理区间，避免注塑生产过程中出现缩痕、缺料等成型缺陷；加强筋的厚度设置为主体壁厚的百分之六十，既满足结构加强的需求，也不会因为筋位过厚导致背面出现缩印影响外观与装配精度。模型的各段尺寸均按照医疗旁路配件的通用适配规格进行参数化设定，可根据实际使用需求快速调整参数完成规格迭代，整体结构无冗余设计，在满足支撑、连接、导流等核心功能的前提下尽可能压缩构件体积，适配医疗场景下狭小空间的安装使用需求。
