4040欧标工业铝型材三维结构设计

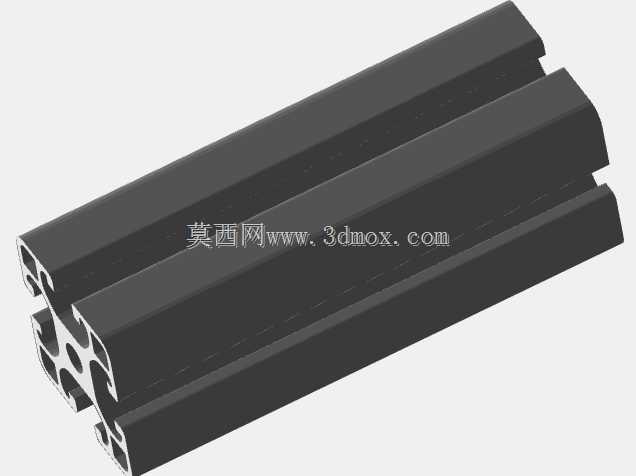

　　从截面设计逻辑来看，这款型材采用了对称式的腔体结构，中心位置设置了主安装孔位，四周分布的T型槽道是核心的装配结构，槽道的尺寸公差经过严格控制，能够适配标准规格的T型螺栓、滑块螺母，不需要对型材做二次打孔攻丝，就能在槽道任意位置固定外接零部件，不管是安装钣金护板、导轨、传感器支架，还是固定脚轮、调节脚杯，都能通过槽道快速完成定位锁紧。型材四个方向的槽道布局，让它可以在X/Y/Z三个轴向完成拼接，既可以作为单根支撑立柱使用，也可以多根拼接组成大跨度的横梁结构，截面的加强筋分布经过力学仿真验证，在常规的静态承重场景下，4040的截面尺寸搭配合理的跨距设计，完全可以满足中小型设备的框架承重需求，不会出现明显的挠度变形。这款4040规格的工业铝型材，是自动化设备机架搭建场景中应用覆盖率极高的基础结构件，日常在生产线防护围栏、小型设备台架、物料周转车框架、检测仪器安装支架的搭建中都能见到同规格型材的身影，其截面结构经过多代迭代优化，兼顾了结构强度、装配便利性与轻量化需求，不需要额外做焊接加工，就能通过配套的紧固件快速完成框架拼接，能大幅缩短非标设备的组装周期，也方便后期对设备结构做调整改造。

　　在实际选型应用中，这款型材的安装边界需要重点关注，单根型材的端面连接需要配套对应的角件或者端面连接板，连接时螺栓的拧入深度要控制在合理范围，避免顶穿型材腔体影响连接强度；如果是作为横梁使用，跨距建议控制在1米以内，跨距过大时需要搭配加强筋或者双型材拼接结构来提升整体刚性。型材的槽道在装配前需要清理干净挤压过程残留的铝屑，避免螺栓滑块卡滞，影响装配效率。和传统的方钢焊接框架相比，这种铝型材搭建的框架重量更轻，表面经过阳极氧化处理后有不错的防锈能力，不需要额外做喷漆处理，组装过程没有焊接烟尘，也不会产生焊接变形，后期拆解改造时所有零部件都可以重复利用，能有效降低设备迭代的材料成本。

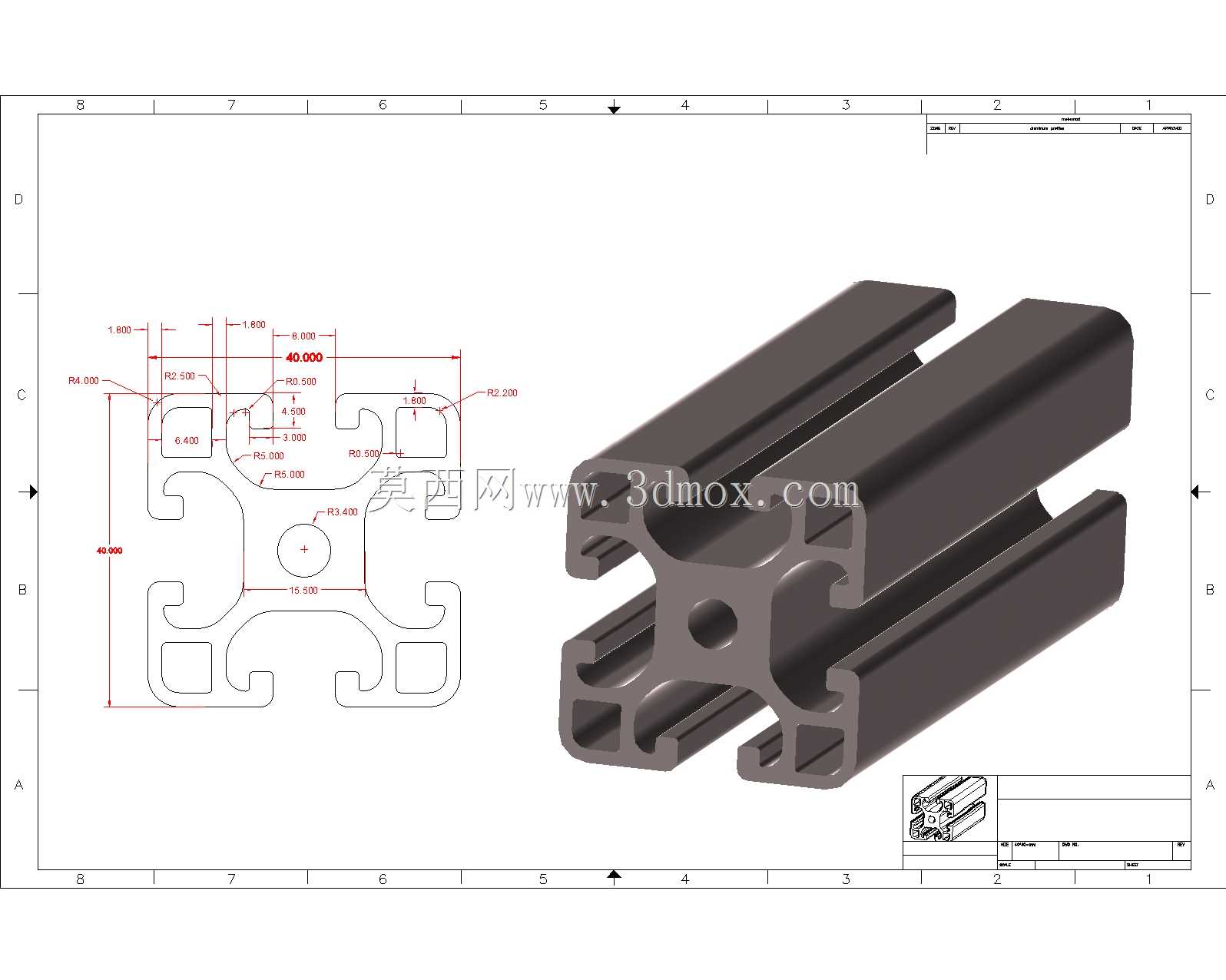

　　在三维建模过程中，这款型材的建模重点在于截面轮廓的精准绘制，尤其是T型槽的收口尺寸、腔体壁厚、中心孔的同轴度都需要和实际量产的型材参数保持一致，否则后续做装配仿真时会出现螺栓无法装入、角件匹配错位的问题；建模时可以先绘制完整的截面草图，通过拉伸命令生成实体，再对端面的锐边做倒圆角处理，还原真实型材的工艺特征，同时要预留好槽道的装配间隙，保证后续导出的工程图可以直接用于型材的加工下料。

　　在实际设备搭建中，这款型材还可以搭配对应的端盖、密封条、槽条等配件，对槽道进行封闭处理，避免生产过程中的粉尘、碎屑进入槽道难以清理，也能提升框架整体的美观度；如果需要在型材上走线，还可以将线缆布置在槽道内部，配合线槽盖板完成隐藏式布线，让设备整体的走线更加规整，避免线缆外露带来的安全隐患。针对不同的承重场景，同截面的型材还会有不同壁厚的版本，选型时需要根据实际的承重载荷、震动工况选择对应壁厚的产品，在有持续震动的设备上使用时，连接部位需要加装防松垫片，避免长期运行后螺栓松动导致框架结构失稳。
