20×20规格双直面工业铝型材结构

　　在小型自动化设备的机架搭建、桌面级工装治具的支撑框架、电子检测类设备的外围护结构搭建场景里，小截面铝型材的选型一直是结构工程师需要反复权衡的环节——既要保证足够的结构刚性支撑负载，又要控制整体框架的自重与占用空间，同时还要兼顾后期改装、附件加装的便利性，20×20截面的双直面铝型材正是适配这类场景的常用规格。

　　这款型材的截面外轮廓严格控制在20毫米见方，属于欧标小截面铝型材的常规尺寸区间，其中两个相邻的外侧面设计为完整平面，没有沿长度方向分布的槽口结构，这一设计并非工艺简化，而是针对性匹配特定安装需求：当型材用于框架的外侧封板安装、操作面板贴合、透明防护板固定时，完整的直面可以提供连续的安装基准面，不需要额外加装平封槽条来填补槽口缝隙，既能减少装配配件的数量，也能让贴合安装的板材与型材表面完全贴合，避免出现缝隙积灰、面板安装不平整的问题。另外两个侧面则保留了标准的T型槽结构，槽口尺寸适配常规的M4、M5规格T型螺栓，可沿型材长度方向任意位置固定连接件，不需要在型材上额外钻孔攻丝，大幅降低现场装配的加工工作量。

　　从设计逻辑来看，这款型材的截面内部采用了带中心通孔的加强筋布局，中心孔的尺寸适配同规格的型材内置连接销，可实现两根型材的直角对接时的快速定位，不需要额外制作定位工装；四周的筋板厚度经过力学核算，在单根型材长度不超过1米的支撑场景下，垂直安装时可承受不超过15公斤的静负载，不会出现明显的挠曲变形，完全满足小型设备框架、桌面工装的负载要求。型材的两个直面在挤压生产时就做了表面平整度控制，平面度公差控制在每米0.2毫米以内，当需要在直面安装导轨、传感器安装条、走线槽等对安装基准有要求的附件时，不需要再对型材表面做二次铣削加工，直接依靠型材本身的基准面即可保证安装精度。

　　在实际安装边界上，这款型材的端面连接可适配常规的20系列角件、内置角槽连接件、弹性扣件等标准连接配件，两根型材直角对接时，连接完成后的外轮廓不会突出型材表面，保证框架外侧的整齐度；当需要做多段型材拼接时，直面的设计也方便在拼接位置加装加强块，进一步提升框架的整体刚性。不同于四面带槽的同截面铝型材，双直面的设计在需要做外观面的场景下优势明显，直面经过阳极氧化处理后表面质感均匀，没有槽口带来的凹凸感，用于设备外露的框架部分时，不需要额外加装装饰盖板即可达到整洁的外观效果。

　　在具体应用场景中，这类双直面20×20铝型材常被用于小型电子元器件检测台的框架搭建，直面部分用于安装操作按钮面板、状态指示灯条，带槽的侧面用于固定内部的走线槽、传感器安装支架；也常用于3D打印机等桌面级设备的框架结构，直面部分可直接贴合安装热床平台的支撑铝板，保证平台安装的水平度；在小型输送线的侧边导向结构中，双直面的设计可以让导向条直接固定在直面上，调整导向间距时不需要额外加装过渡连接板，直接沿T型槽调整位置即可完成固定。

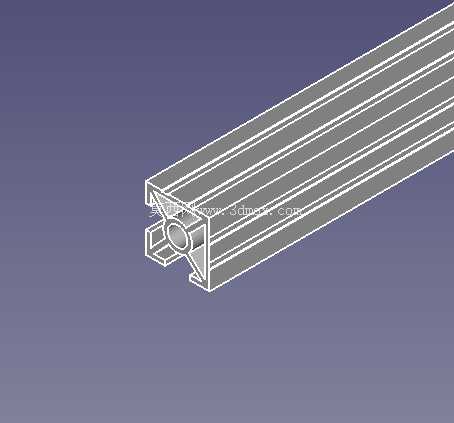

　　从建模细节来看，这款型材的三维模型严格按照实际挤压截面的尺寸绘制，T型槽的槽口圆角、内部筋板的过渡圆角、中心孔的尺寸都和实际量产的型材参数保持一致，在做整体设备的装配设计时，可以直接调用该模型完成框架搭建，不需要再对截面做二次修正，模型中也预留了标准连接配件的装配位置，在做干涉检查时可以准确判断连接件安装后是否会和其他部件产生位置冲突，减少设计阶段的错误率。针对需要做型材长度定制的场景，模型可直接调整长度参数，端面的切割特征也能按照实际锯切的工艺要求设置，方便后续导出加工图纸，直接用于型材的下料加工。
