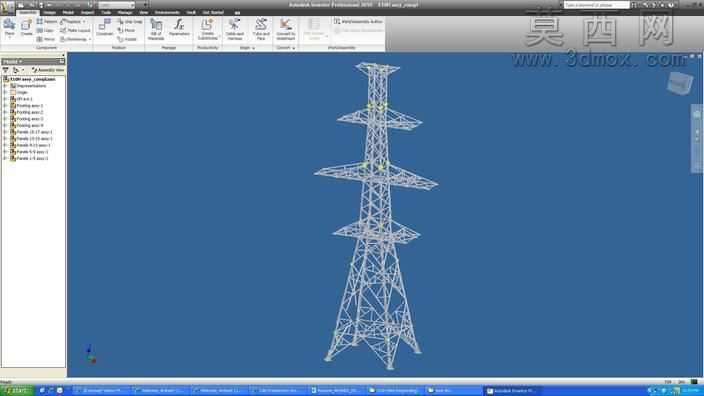

高压输电铁塔桁架结构三维设计作品

本作品为高压输电铁塔的三维参数化建模成果，建模过程依托三维设计软件完成，整体采用格构式桁架结构的设计逻辑，完全还原真实输电铁塔的构造特征。建模初期首先梳理输电铁塔的层级受力逻辑，从底部根开最大的塔腿段开始搭建，依次向上构建塔身、横担、塔头段，每一段的杆件都严格遵循真实输电塔的受力排布规律。建模过程中采用线框定位加实体杆件生成的方式，先绘制每一段的空间定位骨架线，确定不同高度处的塔身截面轮廓，再对应生成不同规格的角钢杆件，所有杆件的连接节点都做了精准的对位处理，还原真实铁塔的螺栓连接节点构造，避免出现杆件错位、穿模的问题。材质设置上，整体塔身采用热镀锌钢材的材质参数，调整金属粗糙度、反光度参数，还原镀锌钢材特有的哑光银灰色金属质感，不同部位的杆件根据受力大小区分截面规格，主材采用较大规格的等边角钢，辅材、斜撑采用较小规格的角钢，完全匹配真实输电塔的材料选型逻辑。结构设计上，塔身采用正方形变截面形式，从底部到顶部截面逐步收窄，降低塔身风阻的同时保证整体结构稳定性，三层横担分别对应不同电压等级的输电线挂载需求，横担部位设置了对应的挂点结构，预留了绝缘子串的安装位置，塔头部位的避雷线支架也做了精细还原。设计思路上，参考了常见300L级高压输电塔的实际尺寸比例，对每一段的杆件角度、长度都做了参数化调整，将不同角度、不同尺寸的单根杆件逐一装配定位，通过阵列、镜像等建模工具提升建模效率，同时保证所有杆件的空间角度完全符合桁架结构的受力要求，最终组装完成的整体塔架结构规整，节点连接精准，既可以用于电力设施的科普展示，也可以作为钢结构桁架设计的参考案例，直观展现格构式塔架的构造逻辑与受力特点，模型整体布线规整，没有冗余的几何面，可直接用于渲染展示、结构分析等不同场景。
