采矿业专用传动齿轮箱结构设计

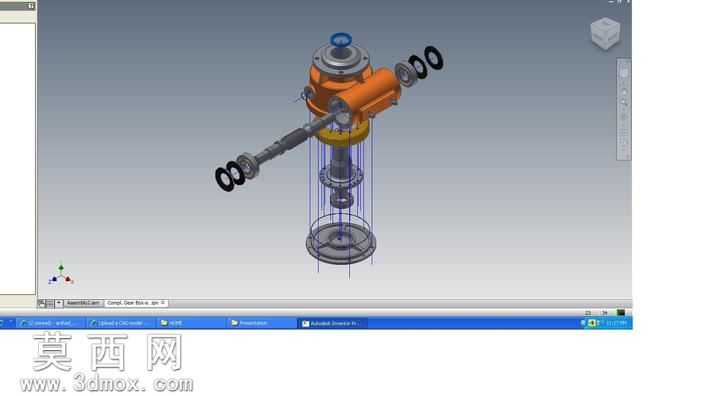

本款齿轮箱采用Autodesk Inventor完成全参数化三维建模，整体围绕采矿业重载作业的工况需求展开结构设计，建模过程中对每一处传动配合面、安装定位结构都做了精准的尺寸约束，确保各部件装配后无干涉、传动路径顺畅。模型完整还原了齿轮箱的输入轴组件、多级传动齿轮组、输出轴结构、箱体密封端盖以及顶部调节机构，各零件的建模严格遵循机械设计规范，轴类零件做了阶梯轴的退刀槽、密封槽、轴承安装位的细节刻画，齿轮零件按照标准模数、齿形参数生成渐开线齿廓，保证啮合传动的精度合理性。材质配置上，箱体部分采用铸钢材质的哑光金属质感，表面做了细微的铸造纹理处理，传动齿轮与轴类零件赋予调质合金钢的亮面金属材质，密封件、端盖垫片采用橡胶类的深色哑光材质，顶部调节手轮做了金属与防滑材质的区分，整体渲染效果清晰区分不同功能部件，直观呈现各结构的装配关系。设计思路上充分考虑采矿业设备高负载、高粉尘的使用环境，箱体采用一体化加强筋结构提升整体刚性，输入输出轴端都设计了多重密封结构防止矿尘侵入箱体内部，传动齿轮组采用斜齿与直齿组合的排布方式，兼顾大扭矩传输的稳定性与传动效率，顶部的调节机构可实现传动比的微调适配不同采矿作业的动力输出需求，各连接部位都预留了标准紧固件的安装位，方便后期的装配维护。模型还附带了爆炸视图展示效果，可清晰查看内部各零件的装配顺序与位置关系，完整呈现齿轮箱从外部壳体到内部传动组件的全部结构细节，能够为采矿设备的传动系统设计、同类齿轮箱的优化改进提供直观的三维参考，也可用于机械传动相关的教学演示场景，帮助理解重载齿轮箱的结构组成与工作原理。
