弓龙造型激光切割拼装创意结构件

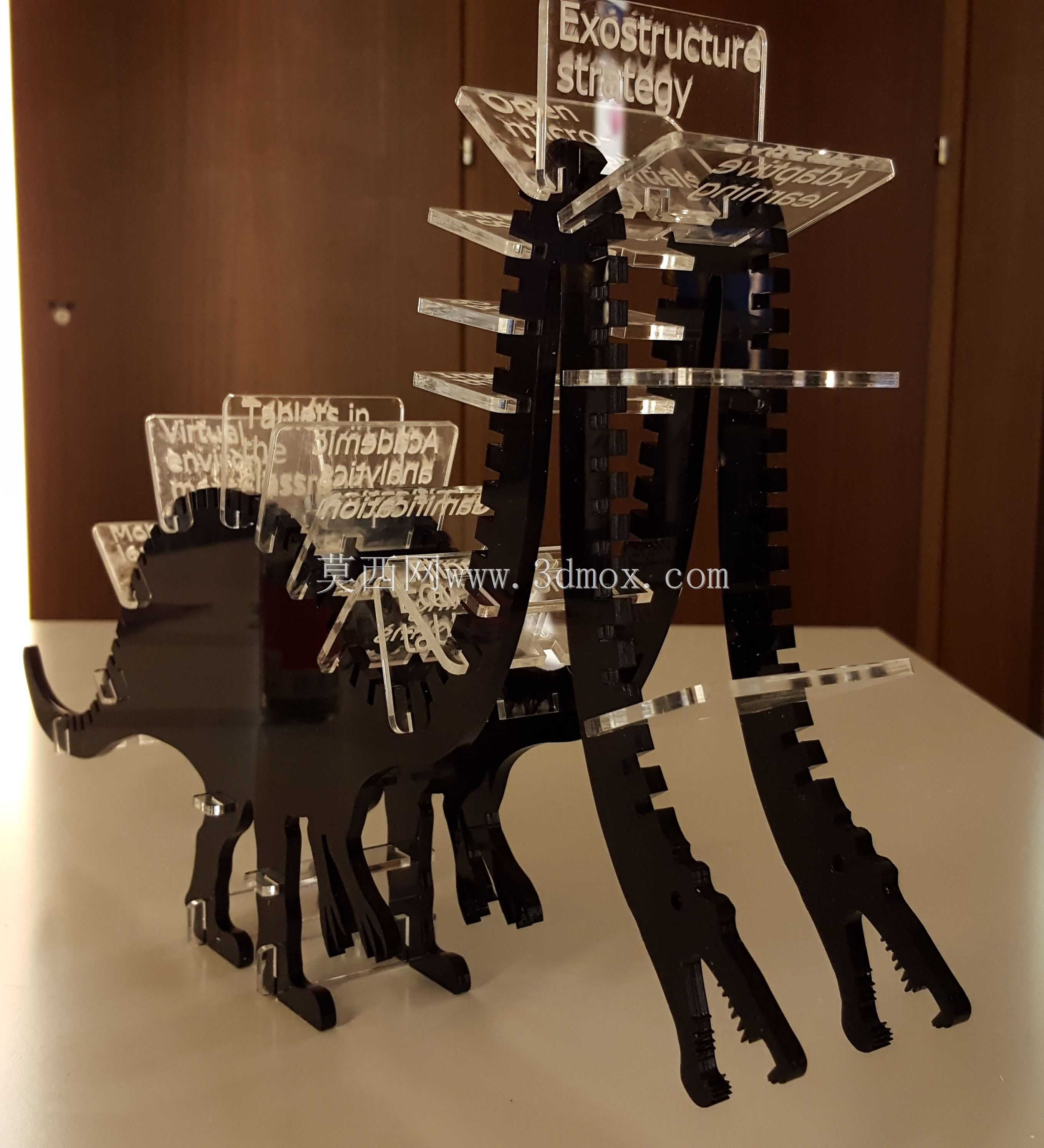

这款弓龙造型的拼装结构件，最初的设计出发点是为技术可视化科普场景提供具象化的展示载体，把抽象的技术发展周期逻辑转化为可触摸、可拼装的实体物件，打破纯文字或平面图表的认知壁垒。在教育实训场景中，它可以作为机械拼装入门的实操教具，让初学者在拼接过程中理解板材切割件的公差配合逻辑、插装结构的定位原理，也能作为科技展厅的互动展项，观众可自行完成拼装，直观感受创意结构与工程逻辑的结合；在文创周边领域，它可作为科技主题的桌面摆件，通过拼接过程强化对相关技术概念的记忆点，也能作为机械创意工坊的体验项目，适配不同年龄段的动手体验需求。

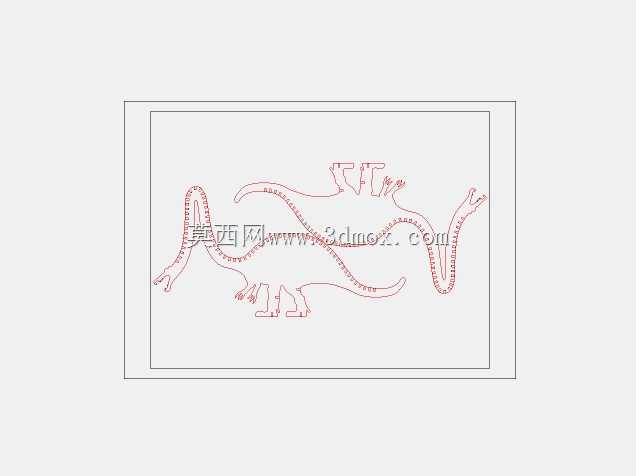

从功能特性来看，整套结构采用无紧固件插装设计，所有连接位置都通过板材自身的切口实现卡合固定，不需要额外的胶水、螺丝等连接件，拼装完成后可形成首尾衔接的闭环造型，也可拆分作为独立的造型单元使用。结构上预留了标签安装位，可根据展示需求插入对应文字内容的标签片，适配不同主题的科普展示场景；所有切割边缘都做了适配板材厚度的公差预留，常规加工条件下即可实现顺畅插拔，不会出现过松脱落或过紧无法装配的问题。针对不同加工场景，结构上区分了全切割与半雕刻的路径，外轮廓与插装位置采用全透切割，表面纹理与文字区域采用表面雕刻，一次装夹即可完成所有加工工序，不需要二次换料或重新定位。

设计过程中，首先确定了双弓龙首尾衔接的核心造型逻辑，让两个造型单元的嘴部与尾部可互相卡合，形成闭环结构，对应技术发展周期循环往复的核心逻辑。在结构拆分阶段，所有拼接缝的位置都避开了造型的关键轮廓区域，保证拼装完成后整体造型的完整性，不会出现明显的拼接断层；插装舌片的长度根据板材厚度做了匹配设计，保证卡合后有足够的结合力，正常拿取移动不会出现散架问题。针对不同厚度的板材，设计了对应的适配版本，3mm厚度版本适配常规亚克力、密度板材料，5mm厚度版本适配胶合板、实木板材料，不同版本的插装间隙都做了对应调整，避免因板材厚度公差导致装配失败。同时考虑到3D打印的适配需求，所有结构的壁厚都做了均匀化处理，没有小于0.8mm的薄壁结构，打印时不会出现翘曲或断料问题，不需要额外添加支撑即可完成打印。

安装边界方面，以常用的3mm板材版本为例，拼装完成后的整体外轮廓尺寸为220mm×110mm，放置在桌面时的占用面积不超过A5纸张大小，不需要额外的固定底座，依靠自身结构即可稳定放置；5mm板材版本拼装完成后的整体外轮廓尺寸为280mm×140mm，适合作为展厅展项使用，放置在标准展台上即可，不需要额外的安装固定结构。所有板材零件的最大外轮廓尺寸都控制在300mm×200mm以内，适配常规小幅面激光切割机的加工幅面，不需要拼接板材即可完成单个零件的加工；零件之间的最小切割间隙设置为1.5mm，避免加工时出现材料烧融粘连的问题，雕刻区域的深度控制在板材厚度的1/3以内，不会影响零件的整体结构强度。在实际加工时，针对不同材料可对应调整加工参数，亚克力材料加工时切割功率设置为80%、速度设置为10mm/s，雕刻功率设置为30%、速度设置为100mm/s即可获得光滑的边缘效果；密度板材料加工时可适当提高切割功率、降低走刀速度，避免出现边缘炭化过深的问题。拼装过程不需要专用工具，徒手即可完成所有零件的装配，单个产品的拼装时间控制在10分钟以内，适合作为短时体验项目使用。
