深沟球滚动轴承三维结构设计

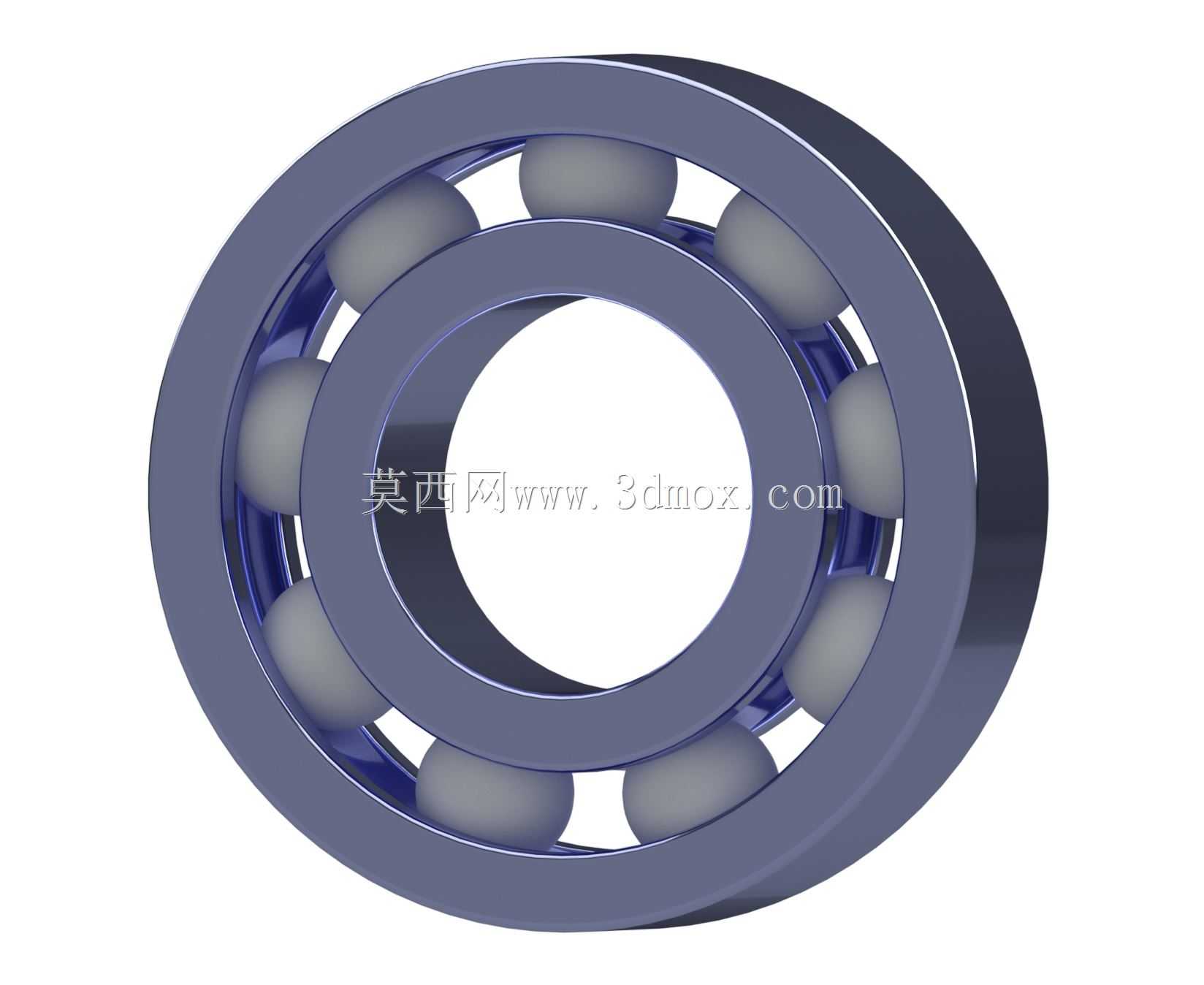

在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、约束轴系轴向窜动的核心支撑部件，从普通民用电机的输出端、机床主轴的支撑位，到输送线辊筒的转动副、小型家电的旋转机构，几乎所有存在连续回转运动的机械结构里，都能看到这类标准件的应用。这套三维模型还原的是最常见的深沟球型滚动轴承结构，建模过程中完全遵循通用机械零部件的设计逻辑，先确定内圈与轴配合的基准孔径，再根据额定动载荷的需求匹配对应直径的滚动体，保持架采用兜孔式结构，均匀分隔每一颗钢球，避免滚动体在运转过程中发生相互摩擦、卡滞的问题。

从实际安装场景来看，这类轴承的内圈通常与旋转轴采用过盈配合，随轴一同做回转运动，外圈则与轴承座、设备壳体的安装孔采用过渡或间隙配合，起到固定支撑的作用。建模时特意还原了内圈、外圈的滚道曲率设计，滚道的圆弧半径略大于钢球半径，既保证钢球在滚道内可以顺畅滚动，又能在承受径向载荷时让接触应力均匀分布，避免局部应力集中导致的早期点蚀失效。保持架的结构做了等距兜孔设计，每一个兜孔的间隙控制在合理范围，既给钢球留出足够的滚动空间，又能限制钢球的轴向位移，确保整套轴承在高速运转时保持稳定的运动状态。

在外形尺寸与安装边界的处理上，模型严格参照通用深沟球轴承的尺寸比例构建，内圈的内径、外圈的外径、轴承的整体宽度三者的比例符合常规标准件的尺寸规范，内圈与外圈的端面保持平行，且与轴承的中心轴线垂直，保证安装时端面可以与轴肩、轴承座端面完全贴合，不会出现安装偏斜导致的附加载荷。外圈的外圆柱面、内圈的内圆柱面都做了同轴度约束，确保安装后轴系的回转中心与轴承中心重合，减少运转过程中的径向跳动。另外模型也还原了轴承的密封边界结构，滚道与滚动体所在的腔体为封闭空间，实际应用中会在这个腔体内填充润滑脂，通过两侧的密封盖阻挡灰尘、杂质进入滚道，同时避免润滑脂泄漏，延长轴承的维护周期。

从设计思路的角度来说，这类标准轴承的建模不需要做非标结构的创新，核心是还原各部件的配合关系与运动逻辑：内圈与钢球的接触副、钢球与保持架的间隙配合、外圈滚道与钢球的接触副，每一处配合的尺寸公差都要符合实际加工的工艺要求，比如内圈与轴配合的表面粗糙度要求、滚道表面的热处理硬度要求对应的结构细节，都在模型的结构特征上有所体现。很多刚接触机械设计的从业者在做轴系设计时，往往只关注轴承的选型参数，忽略安装边界的细节，比如轴肩的高度不能超过内圈的倒角高度，否则会导致轴承无法安装到位；轴承座孔的倒角尺寸要匹配外圈的倒角，避免安装时外圈被卡滞。这套模型把这些容易被忽略的结构细节都做了还原，比如内圈、外圈两端的倒角尺寸，既符合安装导向的需求，又能去除加工过程中的锐边，避免装配时划伤操作人员或配合零件表面。

在不同的应用场景下，这类轴承的载荷承受特性也有区别：当设备主要承受纯径向载荷时，钢球在滚道的下半周接触受力；当存在少量轴向载荷时，接触角会发生小幅变化，钢球与滚道的接触点会向滚道的侧边偏移，模型的滚道宽度设计预留了足够的接触空间，保证在允许的轴向载荷范围内，钢球不会脱出滚道。保持架的材质通常采用冲压钢板或工程塑料，模型里的保持架结构做了轻量化的镂空设计，既减少轴承自身的转动惯量，降低高速运转时的离心力影响，又能给润滑脂留出足够的存储空间，让滚动体在运转过程中可以持续得到润滑，减少摩擦磨损。很多设备的早期故障都源于轴承安装不当或者选型不匹配，比如轴系的同轴度误差过大，会导致轴承承受额外的倾覆力矩，使滚道局部受力过大，提前出现疲劳剥落；如果润滑不足，会导致钢球与滚道之间出现干摩擦，短时间内就会出现温升过高、抱死的问题。这套三维模型可以作为轴系设计时的装配参考，帮助设计人员核对安装空间、确认配合尺寸，在设计阶段就规避掉常见的装配干涉、安装空间不足的问题。比如在做电机端盖的轴承室设计时，可以直接调用这个模型核对轴承室的深度、直径尺寸，确认轴承安装后外圈的轴向定位是否可靠，内圈与轴的配合长度是否足够，避免出现轴承跑内圈、跑外圈的问题。另外在做设备的装配动画、运动仿真时，这个模型也可以直接导入使用，各部件的运动副约束已经按照实际运动关系设置好，不需要再重新拆分零件、定义配合关系，能大幅提升设计工作的效率。
