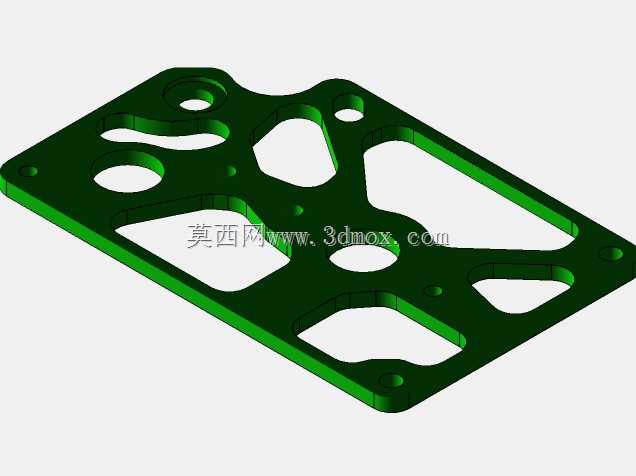

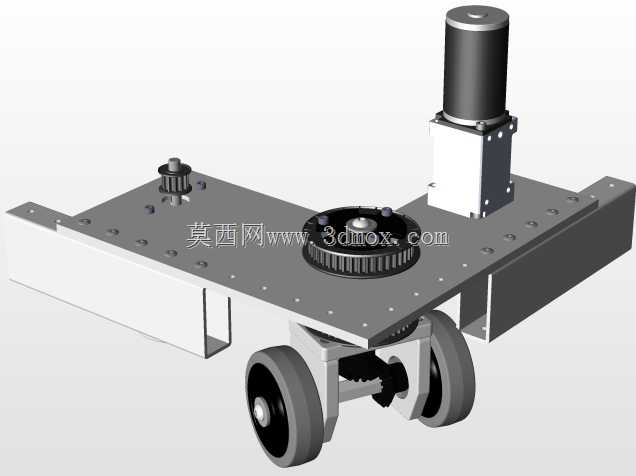

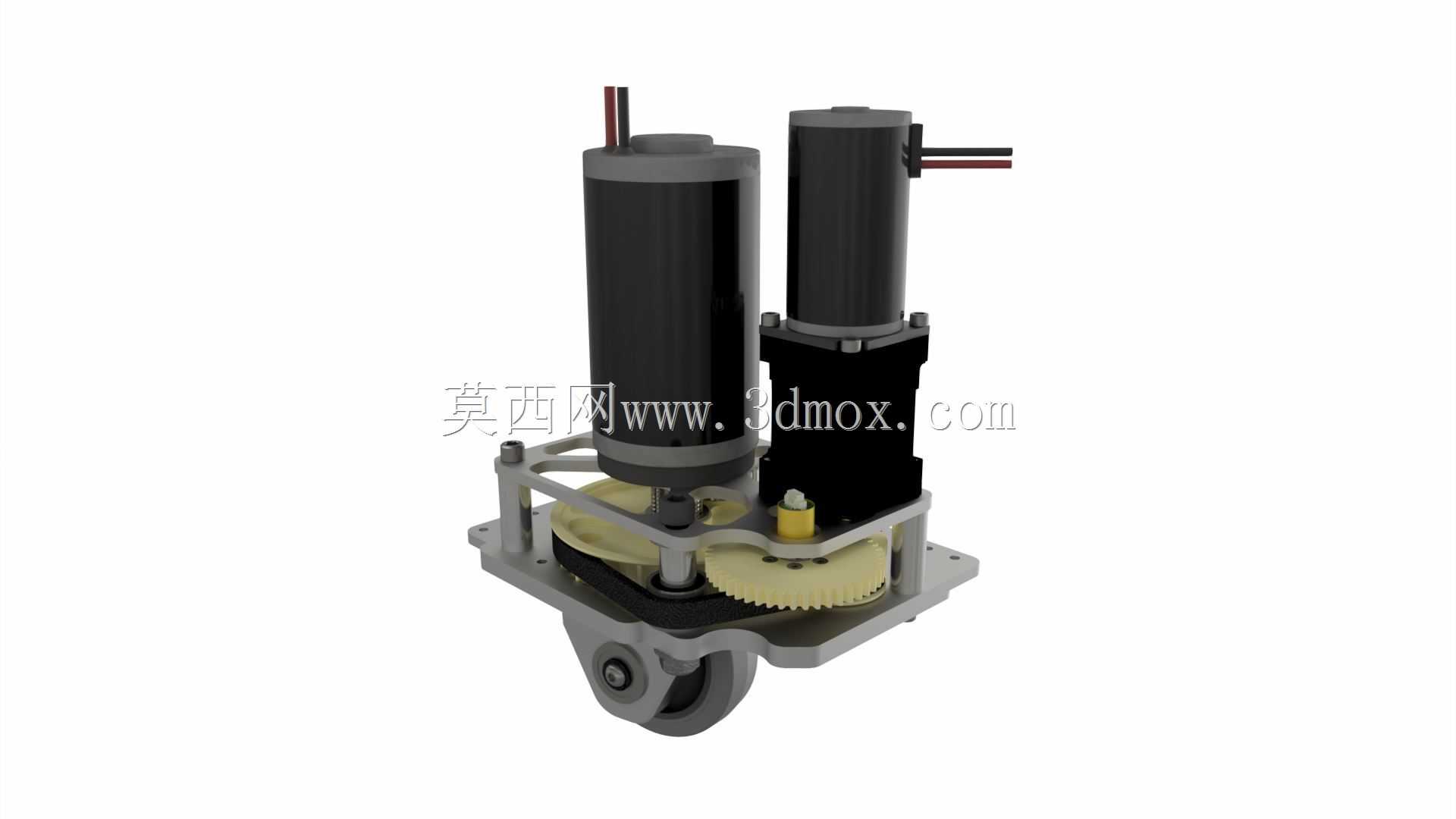

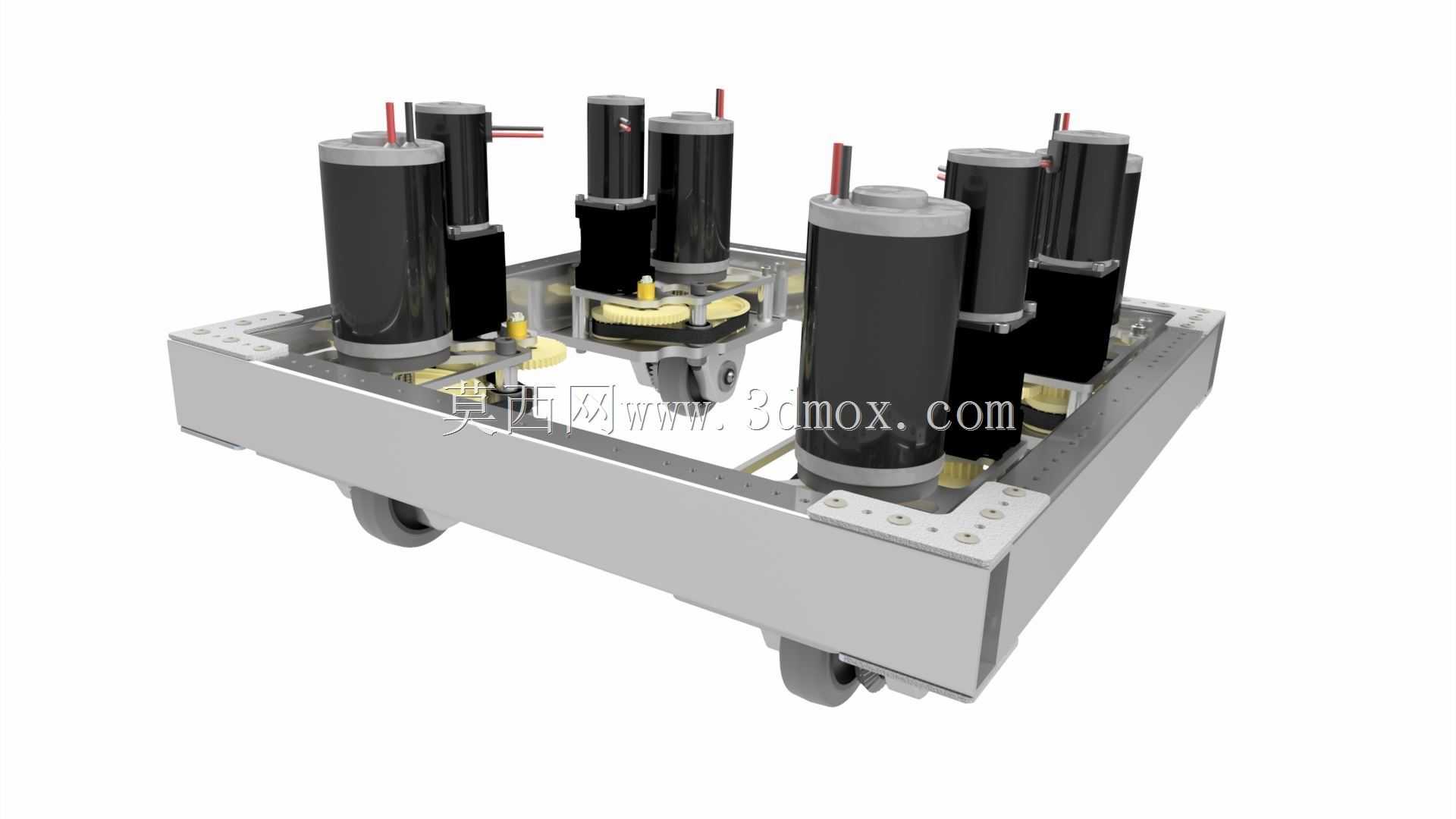

FIRST机器人竞赛转向模块安装基板结构

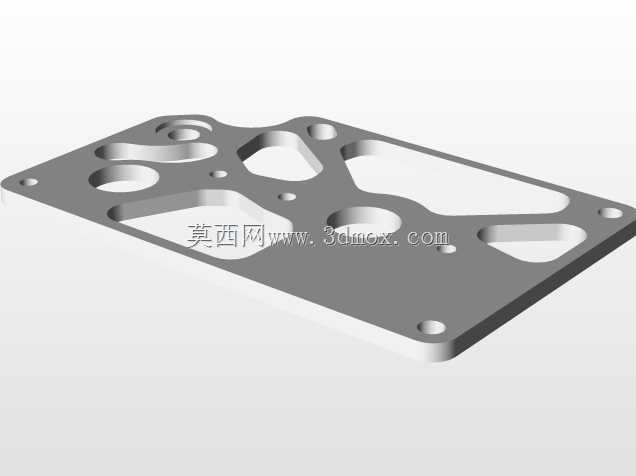

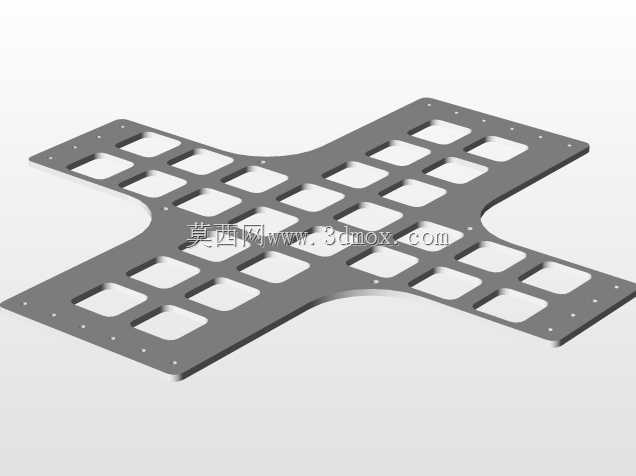

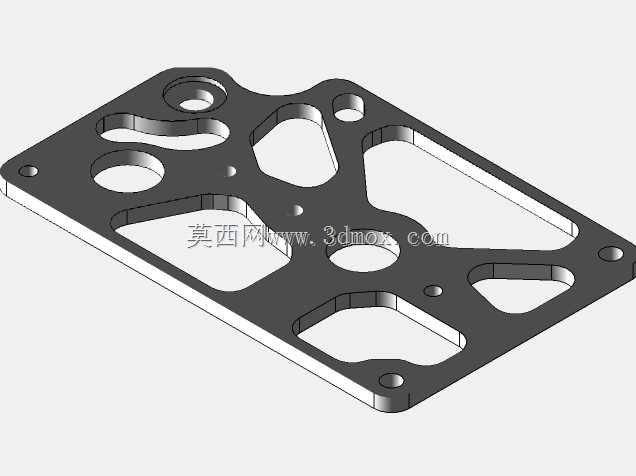

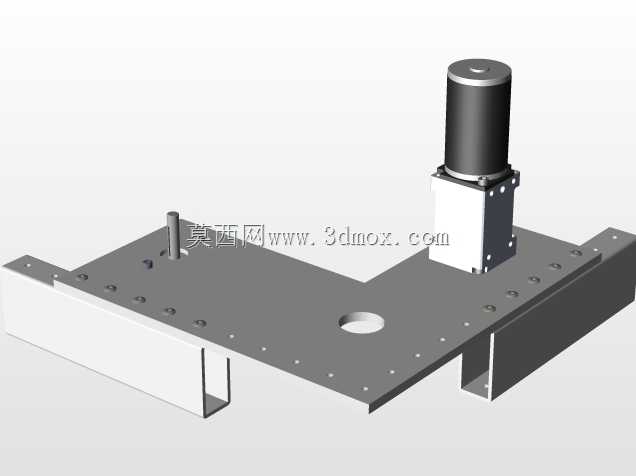

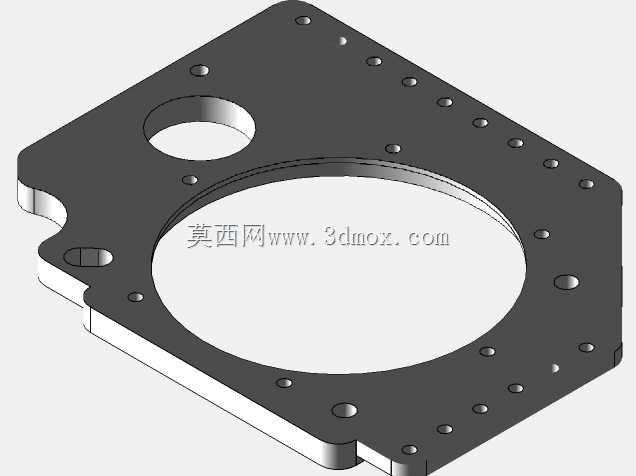

　　该结构件为机器人转向系统的核心承载基板，主要应用于竞技类移动机器人的转向模块装配场景，承担转向执行元件、传动组件、连接支架的固定与定位功能，是转向模块与机器人底盘之间的核心连接载体，直接决定转向动作的传递精度与整体结构的抗冲击性能。在竞赛机器人的实际运行场景中，转向模块需要频繁完成急转、变向、避障动作，基板需要承受转向过程中产生的交变扭矩、轮端传递的路面冲击载荷，同时还要满足竞赛机器人严格的重量控制要求，因此结构设计上采用了一体化镂空铣削的构型思路。从结构布局来看，基板整体采用平板式构型，所有安装孔位均按照转向模块的元件布局进行同轴度匹配设计：边缘分布的通孔用于基板与机器人底盘纵梁的螺栓固定，孔位间距严格匹配竞赛机器人通用的铝型材安装槽间距，可直接适配标准规格的型材框架，无需额外制作转接支架；板面上不同直径的沉孔与通孔分别对应转向舵机安装座、传动摇臂转轴、限位传感器支架的固定需求，每个孔位的位置公差均控制在±0.1mm范围内，可保证装配后转向传动机构的间隙处于合理区间，避免转向动作出现虚位。

　　设计过程中优先采用了拓扑优化的思路，在保证结构刚度的前提下对非承载区域进行了大面积镂空处理，镂空区域的轮廓均采用圆角过渡，避免应力集中导致的基板断裂问题，经过镂空处理后，基板整体重量相比同尺寸实心板材降低40%以上，同时通过加强筋式的实体连接带保留了核心承载路径的结构强度，在承受侧向冲击时不会出现明显的形变。基板的厚度根据承载需求进行了匹配设计，安装点位周围保留了足够的实体厚度来承受螺栓预紧力，避免装配时出现压溃变形；非安装区域的厚度保持均匀，既可以满足常规铣削加工的工艺要求，也能减少加工过程中的材料去除量，降低加工成本。

　　从安装边界来看，基板的整体外轮廓尺寸适配转向模块的整体布局，边缘无突出的尖锐结构，安装后不会与机器人底盘上的走线槽、电池仓、其他功能模块产生干涉，基板上预留的小直径定位孔可用于装配时的快速定位，降低装配调试的难度。在实际使用过程中，该基板可兼容不同规格的转向执行元件安装，只需要匹配对应规格的衬套即可适配不同安装孔距的舵机或电机，通用性较强；镂空区域同时可以作为转向模块走线的过线通道，将传感器线束、动力线束从镂空区域规整引出，避免线束在转向动作过程中被运动部件拉扯磨损。

　　结构的受力路径经过针对性优化，转向动作产生的扭矩会通过基板上的实体加强带均匀传递到底盘连接点，不会出现局部应力过大的问题，即使在机器人高速碰撞的极端场景下，基板也不会出现脆性断裂，只会产生可控的微小形变，便于赛后快速调校修复。对于结构设计从业者而言，该构型的镂空思路、孔位匹配逻辑、刚度与重量的平衡方式，都可以作为小型移动机器人承载结构设计的参考，尤其是在空间受限、重量要求严格的竞技机器人设计场景中，这种兼顾安装精度、结构强度、轻量化需求的基板设计方案，能够有效缩短结构迭代周期，减少不必要的重复建模与仿真验证工作。
