可3D打印定制化三重混沌摆机构设计

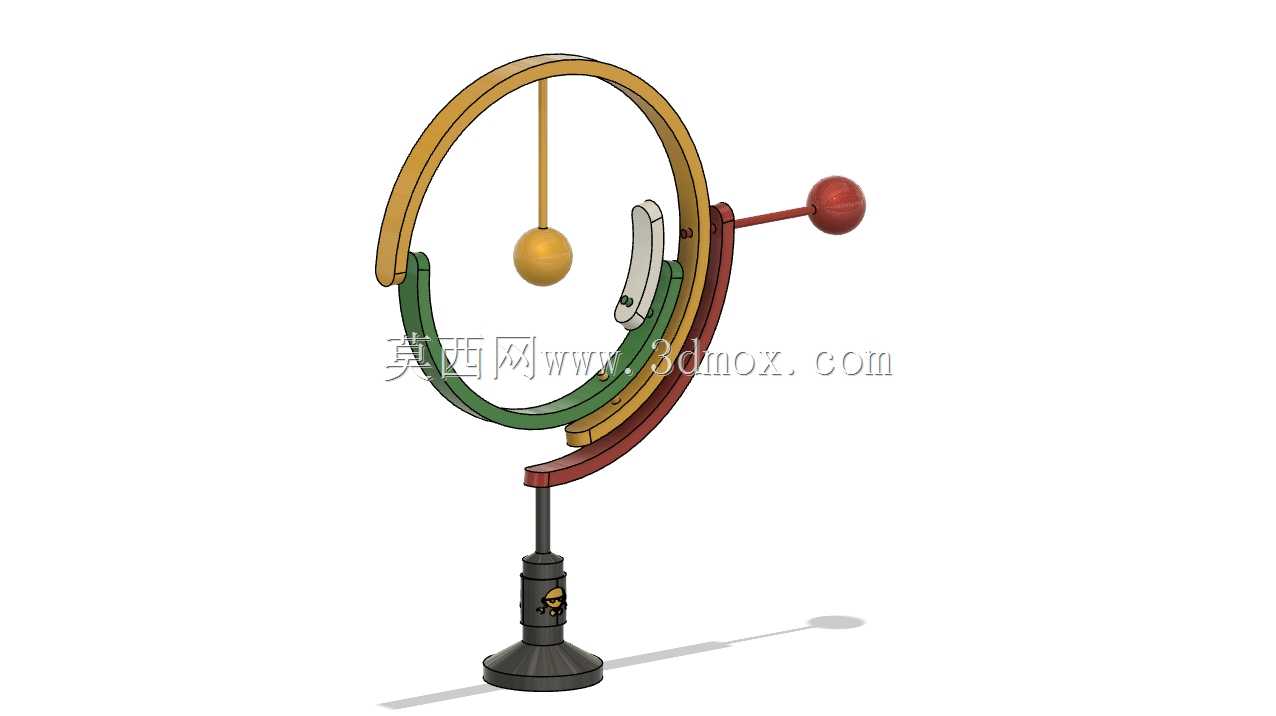

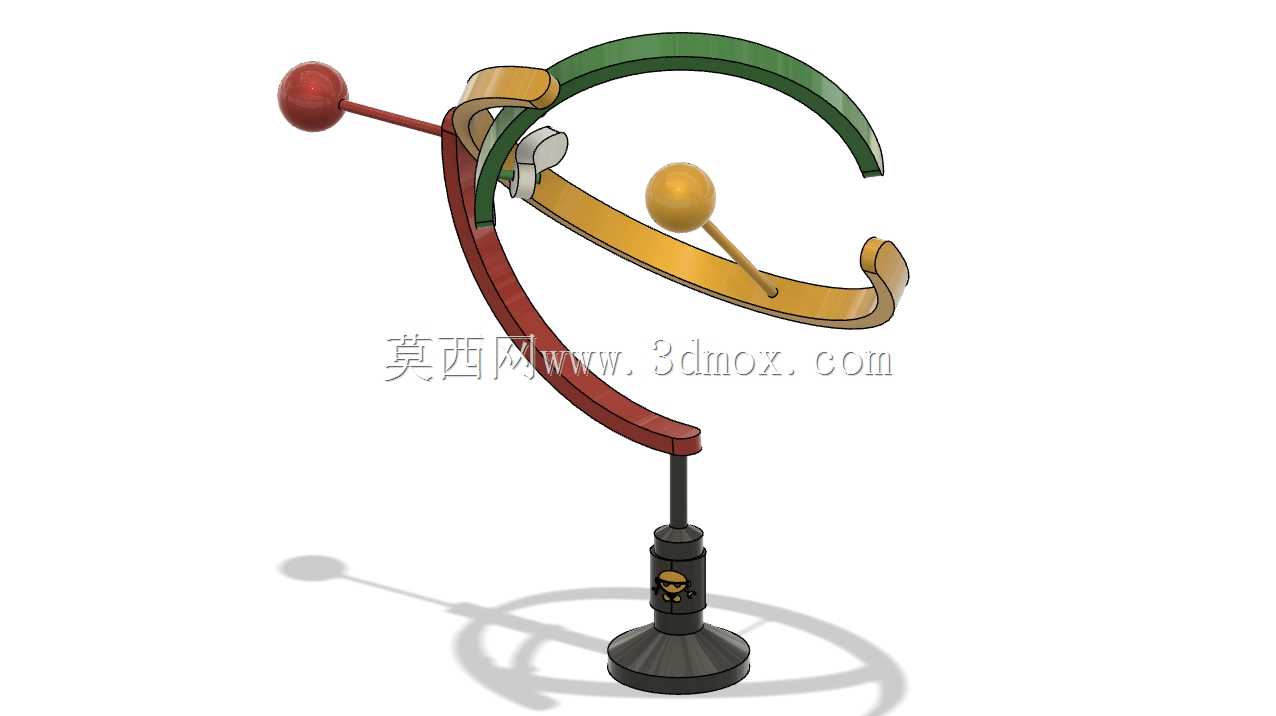

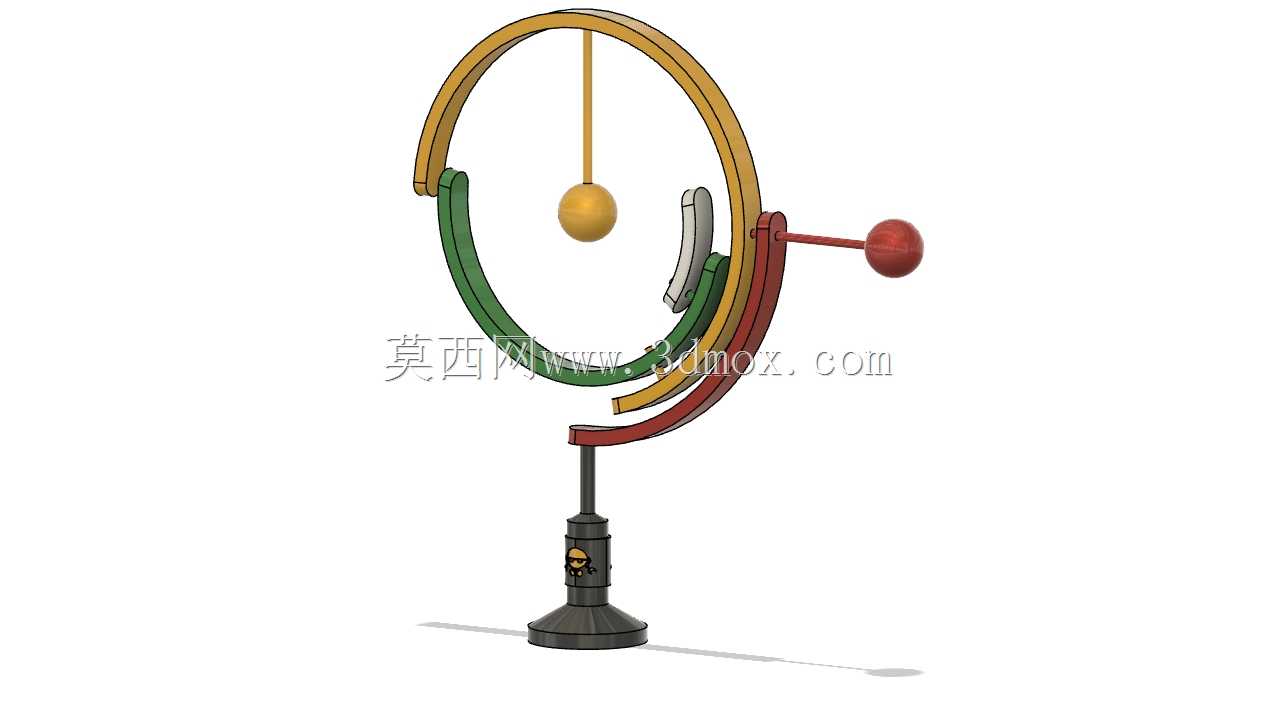

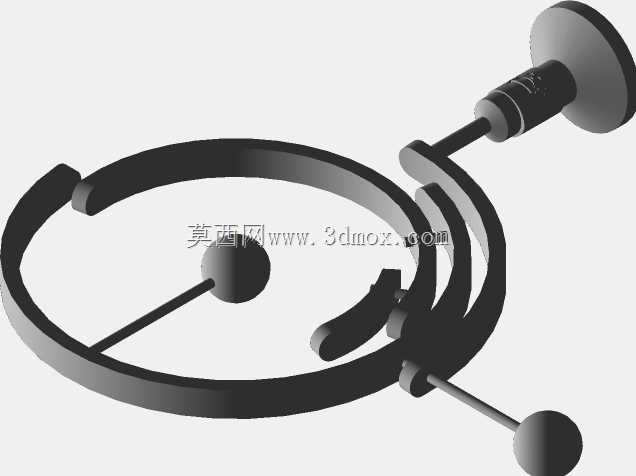

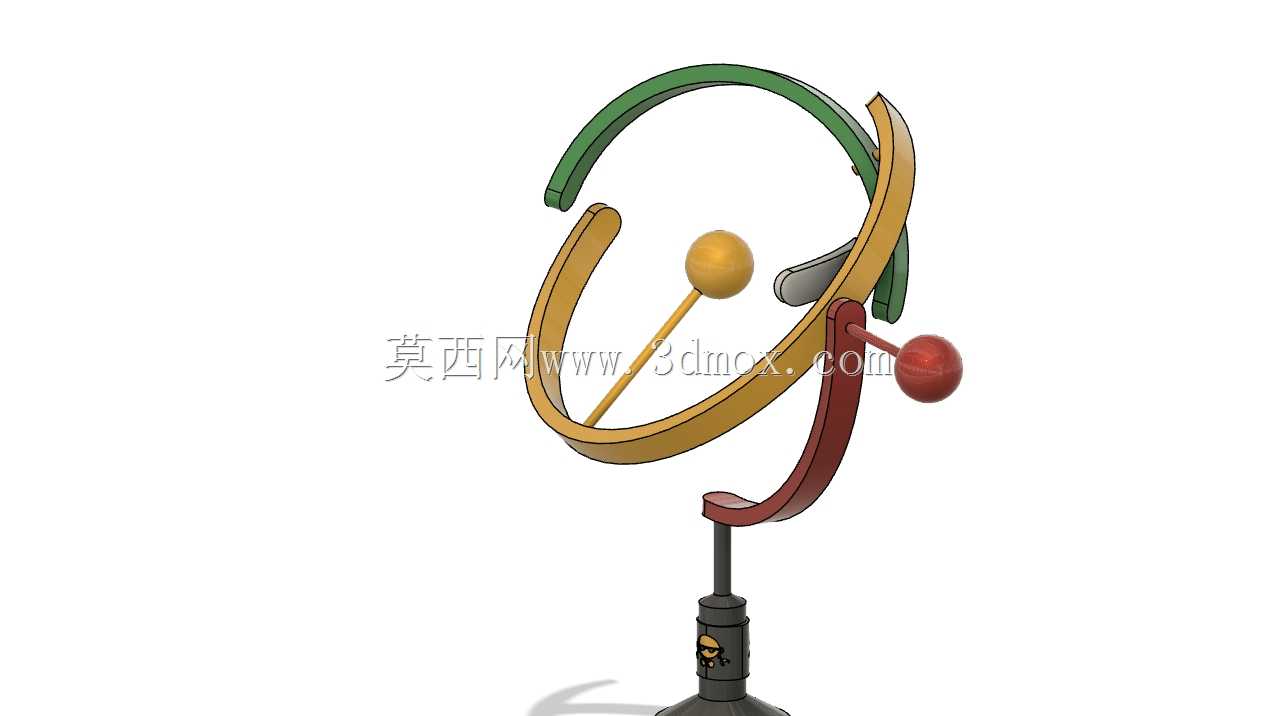

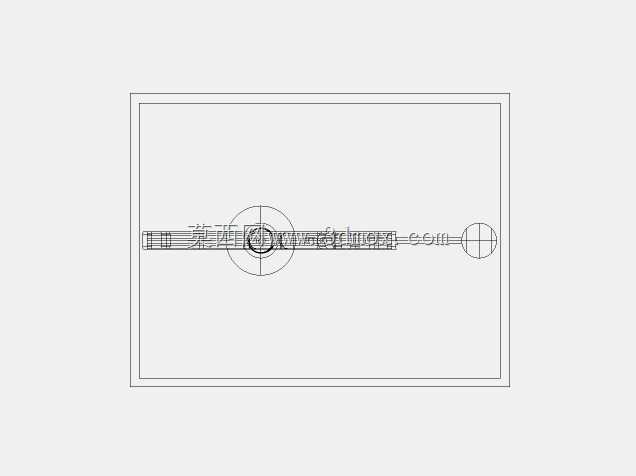

　　这套三重摆机构的设计，最初是面向物理教学演示场景做的可落地结构方案，区别于市面上常见的固定参数演示摆件，整个结构从一开始就锚定了易组装、可调整、适配3D打印的核心方向，不管是中学物理课堂的混沌运动原理演示，还是高校机械工程专业的机构运动学实验，甚至是文创领域的艺术装置定制，都能直接适配使用。从实际功能层面看，整套机构通过三个依次铰接的摆体形成串联运动链，最上端的环形摆架绕底座立柱的竖直轴线转动，中间层摆架绕与竖直轴线垂直的水平轴转动，最下端的摆锤则绕第二层摆架的末端轴做自由摆动，三个运动副的转动自由度完全放开，初始状态下只要给任意一个摆体施加微小的初始作用力，整个机构就会呈现出完全不可预测的混沌运动轨迹，不会出现重复的运动路径，能非常直观地展示非线性动力学系统的初值敏感性特征，比传统的单摆、双摆演示装置的混沌表现更明显，视觉冲击力也更强。

　　设计过程中特意做了全结构的装配优化，所有转动副都没有采用额外的金属轴承，而是直接通过3D打印的轴孔间隙配合实现转动，配合间隙控制在0.2mm，既保证转动过程无卡滞，又不会出现过大的旷量影响运动轨迹，所有零部件的壁厚都统一设置为2mm，不管是采用PLA还是ABS材料做FDM3D打印，都不会出现打印翘曲、结构强度不足的问题，不需要额外做支撑结构就能完成所有零件的打印，打印完成后只需要按照装配顺序将三个摆体依次铰接，再将摆线悬挂的中心摆锤挂到最上端摆架的中心位置，就能直接完成组装，不需要额外的紧固件或者粘接工序，普通用户不需要专业装配工具就能完成整套机构的搭建。

　　考虑到不同场景的使用需求，整个结构做了全参数化的可调整设计，摆锤的挂载位置预留了多个安装孔位，用户可以根据自己的需求调整摆锤的悬挂长度，也可以更换不同重量的摆锤来改变整个系统的转动惯量，从而获得完全不同的运动表现，比如增加最下端摆锤的重量，整个机构的运动周期会明显变长，混沌运动的持续时间也会更久；如果缩短摆锤的悬挂长度，整个机构的运动频率会加快，轨迹变化会更剧烈。从安装边界和外形尺寸来看，整套机构组装完成后总高度控制在320mm左右，底座直径为80mm，底座内部预留了配重块的安装空间，可以根据使用场景添加金属配重块来降低整体重心，避免机构在大幅度摆动过程中出现倾覆问题，底座的底部做了平整的安装面，可以直接放置在水平桌面使用，也可以通过底部预留的四个M3螺丝孔固定在展示台或者实验支架上，不会因为摆动产生的振动出现位置偏移。

　　在实际的教学应用场景中，这套机构可以配合高速摄像机记录摆锤的运动轨迹，用来做非线性动力学的定量实验，学生可以通过调整不同的摆长、摆重参数，记录不同初始条件下的运动轨迹差异，直观理解混沌系统的运动特性；在文创展示场景中，可以将摆架和摆锤更换为不同的颜色材质，搭配灯光效果做成动态艺术装置，放置在科技馆、创意展厅作为互动展示展品；在机械工程实验场景中，也可以在各个转动副位置加装角度传感器，用来采集三个摆体的实时转动角度数据，作为机构运动学仿真的实物验证模型，对比仿真结果和实际运动数据的差异，优化多自由度铰接机构的仿真模型精度。整个结构没有复杂的曲面造型，所有零件都是规则的回转体和环形结构，加工难度极低，除了3D打印之外，也可以采用亚克力切割、铝合金数控加工的方式制作零件，适配不同的加工条件和成本预算，转动副的位置特意做了磨损余量设计，即使长期频繁转动，也不会因为轴孔磨损出现间隙过大的问题，日常使用只需要定期在转动轴位置涂抹少量润滑脂就能长期保持顺畅的转动状态，不需要复杂的维护保养。
