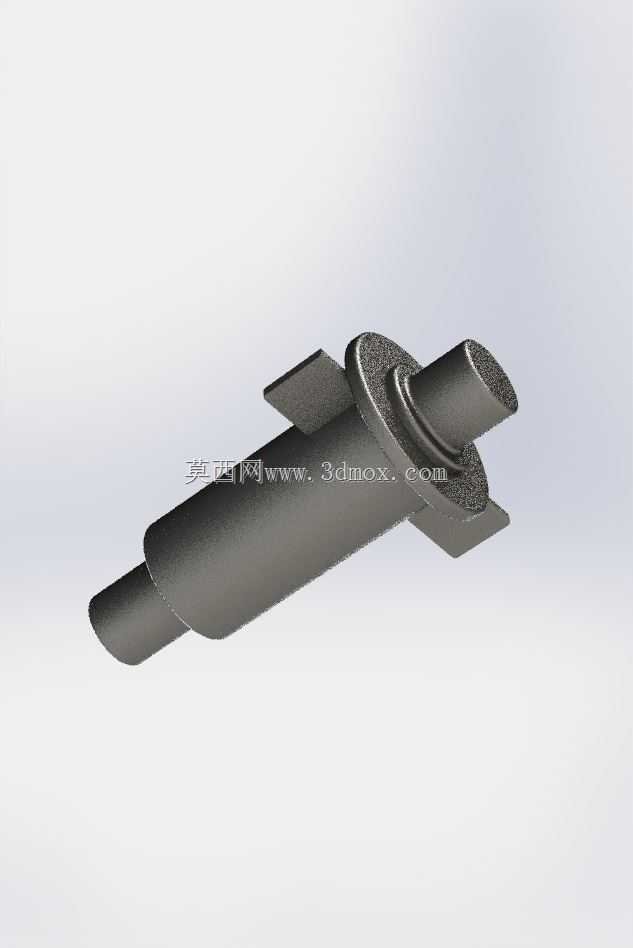

在中小功率工频电源变压器的内部绕组引出端与外部接线端子的衔接环节,这类开口接头是承担线性导体对接导通功能的核心五金件,日常选型中常被忽略,但实际对变压器接线的可靠性、载流稳定性有直接影响。不同于常规封闭式接线端子,这款接头采用双侧开口的卡接结构,适配直径在2mm-4mm区间的单股硬铜导线,无需额外压接工具即可完成初步卡装,后续辅以锡焊加固就能实现低接触电阻的导通连接,在小批量变压器试制、维修替换场景中能大幅缩减接线作业的耗时。
从结构设计逻辑来看,接头中段设置的环形凸台是核心的定位限位结构,安装时该凸台卡入变压器骨架预设的安装卡槽内,可避免接头在接线拉扯、设备振动过程中出现轴向窜动,凸台两侧的对称翼片则是周向防转结构,卡入骨架对应的限位槽后,接头不会随导线拧动发生旋转,能杜绝长期使用后接线松脱、接触电阻升高引发的局部过热问题。接头两端的插接段做了渐变收径处理,插入端做了15度的倒角导向,即便是导线存在轻微的线径偏差、端部有少量氧化变形,也能顺利插入接头的内腔,开口槽的宽度设计为0.8mm,既保证了卡接时的弹性抱紧力,又不会因为开口过大导致导线卡装后存在旷量,经过实际载流测试,该结构在通过10A额定电流时,接触部位的温升不超过35K,满足电源变压器长期满负载运行的温升要求。

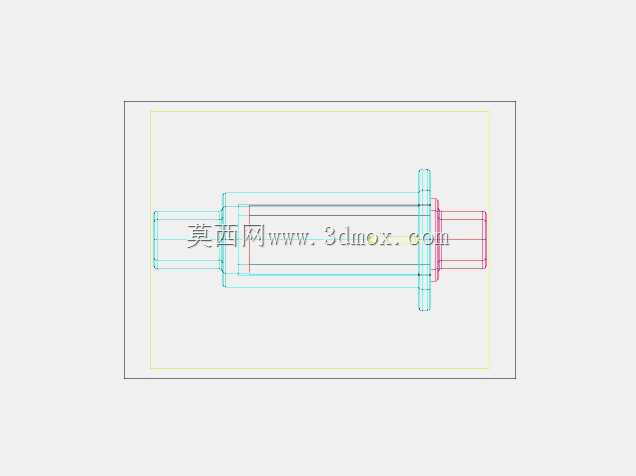

安装边界方面,接头整体轴向长度控制在28mm,最大外径处即环形凸台位置直径为8mm,安装时需要在变压器骨架的接线端预留直径8.2mm、深度1.2mm的卡槽,卡槽两侧对应翼片的位置需要开出宽2mm、深1mm的防转槽,安装完成后接头两端露出骨架的长度分别为12mm和14mm,足够容纳导线插入后的焊接空间,也不会因为伸出过长导致与变压器外壳、相邻绕组出现安全距离不足的问题。实际应用场景中,这类接头除了用于电源变压器的绕组引出连接,还可用于线性电源内部的整流模块与滤波电容之间的硬导线衔接、低压配电回路中同线径硬导线的对接延长,相比传统的绞接加绝缘套管的处理方式,该接头的机械拉脱力能达到80N以上,抗振动性能符合GB/T 16935.1中低压设备的连接要求,在存在持续振动的工业配套电源场景中,能有效降低接线松脱导致的设备故障概率。
建模过程中需要重点关注几个公差配合的细节:开口槽的两侧边缘做了R0.2的圆角处理,避免卡装导线时割伤铜芯造成断丝,影响载流面积;插接段的内腔直径公差控制在H8级别,与适配导线的外径形成间隙配合,方便导线插入同时不会出现过大的配合间隙导致焊接时焊锡渗漏;环形凸台的厚度公差控制在±0.05mm,保证卡入骨架卡槽后不存在轴向间隙,避免长期热胀冷缩出现松动。不同于大电流设备用的螺栓紧固式接头,这款开口接头针对小功率线性连接场景做了结构精简,没有多余的紧固件,整体采用H62黄铜作为基材,表面做镀锡处理,既提升了抗氧化能力,又能提升焊锡的浸润性,降低焊接虚焊的概率,在批量生产时可采用冷镦一次成型工艺,加工效率高,材料利用率能达到90%以上,适合大规模配套使用。在三维建模时,需要重点还原开口槽的弹性变形空间,模拟卡装导线时的应力分布,确保开口部位的最大应力不超过黄铜的屈服强度,避免多次插拔后出现塑性变形导致抱紧力下降,同时要验证环形凸台与翼片的结构强度,在承受100N轴向拉力时不会出现断裂、变形,满足接线作业时的拉扯受力要求。
