高耐压真空电子管6HV5A结构设计

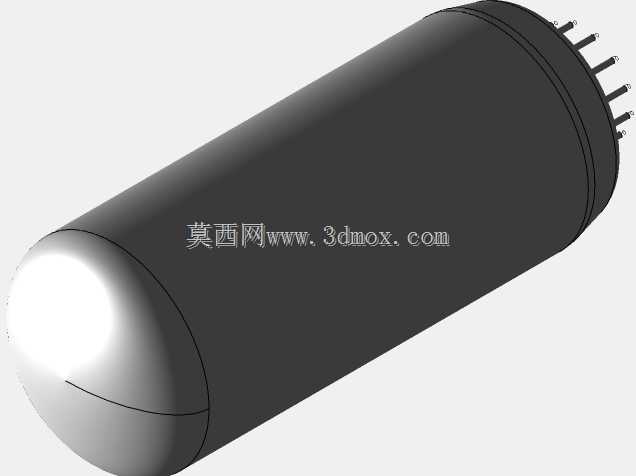

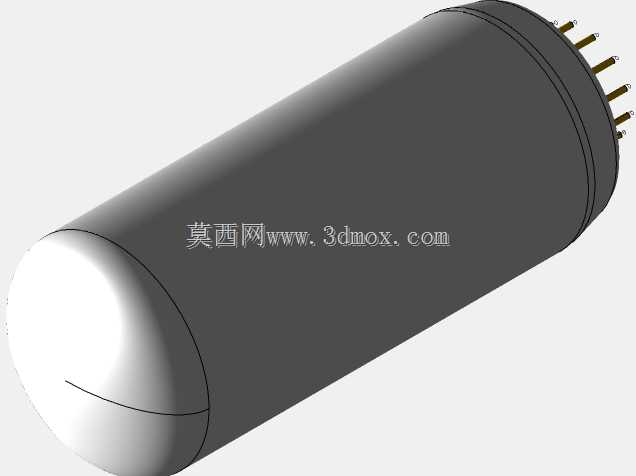

　　在高压功率放大、特种高压电源调制的电子设备场景中，这类高耐压真空电子管是核心的功率执行器件，区别于常规低压信号管，其结构设计需要同时兼顾高压绝缘、散热效率、引脚安装适配性多方面的工程需求。从结构拆解来看，该器件采用金属顶盖搭配玻璃绝缘外壳的封装形式，金属顶盖采用冲压拉伸成型的圆弧顶结构，一方面可以降低高压工作状态下顶端的电场集中效应，避免尖端放电引发的绝缘击穿，另一方面金属材质的顶盖可以作为内部电极的屏蔽层，减少外界电磁干扰对管内电子运动轨迹的影响，同时也能辅助传导管芯工作时产生的热量，通过顶部空气对流带走部分耗散功率。

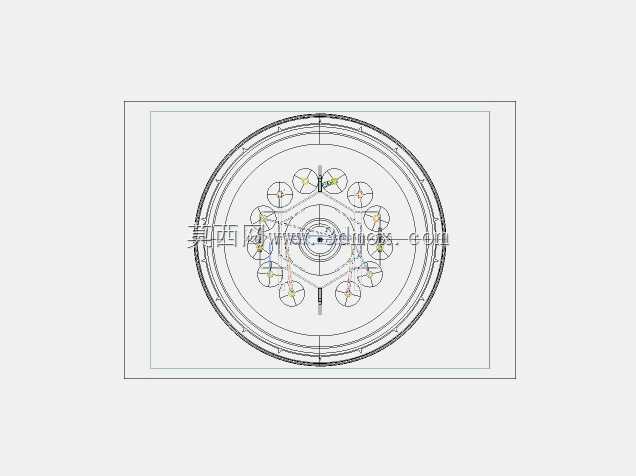

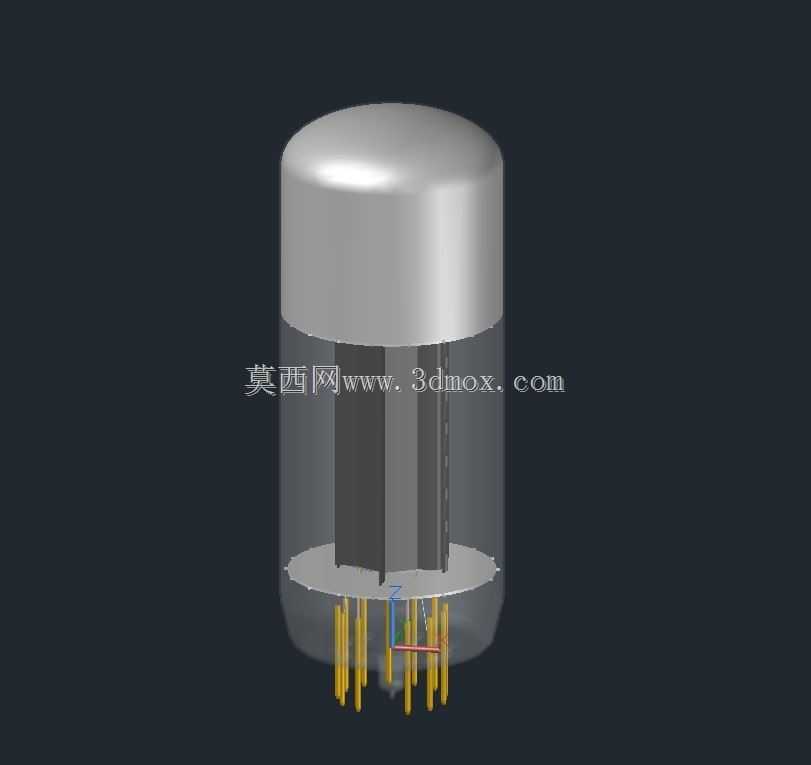

　　管身的透明玻璃外壳采用高硼硅硬质玻璃材质，壁厚均匀控制在1.2mm左右，既可以保证内部真空腔体的结构强度，承受长期真空状态下的内外压差，也能为内部电极结构提供可视化的观察窗口，方便生产过程中的电极对位校验以及后期使用中的管芯状态检查。玻璃外壳与金属顶盖、底部管基的封接采用匹配封接工艺，选用膨胀系数与玻璃接近的可伐合金作为封接过渡件，避免温度变化时因热胀系数差异产生封接应力，导致真空泄漏问题。内部的电极结构采用垂直叠装的排布方式，阴极、栅极、阳极沿着管身轴向依次固定，支撑结构采用高温陶瓷绝缘件，陶瓷件的表面做了波纹化处理，增加电极之间的沿面爬电距离，满足千伏级工作电压下的绝缘要求，避免极间飞弧。电极的引出端集中在底部的管基位置，采用多引脚直插式设计，引脚采用无氧铜材质表面镀镍处理，既保证导电性能，也提升引脚的抗氧化能力，引脚的排布间距严格对应duodecar/Compactron管座的安装尺寸，引脚伸出管基的长度控制在标准范围内，保证插装后引脚与管座簧片的接触长度足够，降低接触电阻，同时避免引脚过长引发的相邻引脚短路风险。在安装边界设计上，管身的最大外径、总高度都严格遵循对应管座的安装空间要求，管基与管身的过渡位置做了圆弧收边处理，避免插装时与管座周边的PCB元件、结构件产生干涉。

　　考虑到该器件工作时阳极耗散功率可达数十瓦，除了顶部金属盖的散热外，管身玻璃外壳也预留了足够的空气流通空间，安装时需要保证管身周边至少留有5mm以上的空隙，避免紧贴其他发热元件，影响散热效率导致管芯温度过高，缩短器件使用寿命。在高压应用场景中，这类电子管通常用于高压线性稳压、音频功率放大、雷达调制器等设备中，其结构设计的可靠性直接决定整个设备的高压稳定性，设计过程中需要反复校核电极之间的绝缘距离、封接位置的应力分布、引脚的载流能力，同时兼顾与标准管座的互换性，不需要额外定制安装配件就能直接替换同规格的其他厂商产品。

　　内部电极的固定结构采用多点支撑的方式，避免设备运输、使用过程中的振动导致电极移位，引发极间短路或者参数漂移，陶瓷支撑件与金属电极之间采用高温钎焊固定，保证连接强度的同时避免真空状态下的放气问题，维持管内的高真空度，保证电子管的工作寿命。从建模角度来看，这类器件的建模需要重点还原各部分的配合尺寸，尤其是底部引脚的位置度、管身与管基的同轴度，这些尺寸直接影响模型在整机装配仿真中的干涉检查结果，如果引脚位置偏差超过0.2mm，就会导致模拟装配时出现无法插入管座的问题，而管身外径的尺寸偏差则会影响安装空间的校核结果，导致实际生产时出现结构干涉。
