3英寸DN80压力级150法兰连接阀门装配结构

　　在石油炼化、长输管线、化工流体输送、市政给排水等工业管路系统中，法兰连接的截断类阀门是管路压力控制、介质通断调节的核心承压部件，本次涉及的3英寸公称通径、150压力级法兰式阀门装配结构，适配DN80管径的管路布设场景，可覆盖常规水、油品、弱腐蚀性化工介质的通断管控需求，在装置区管廊、泵组进出口、设备接管端都有极高的应用占比。从实际工程落地的角度看，这类阀门的装配结构设计首先要匹配现场安装的边界条件，法兰端的连接尺寸严格遵循ASME B16.5标准，螺栓孔分布圆直径、法兰密封面形式、凸台高度都和同压力级的管道法兰、设备法兰完全适配，避免现场安装时出现孔位错位、密封面不匹配导致的泄漏隐患；结构长度遵循ASME B16.10的FTF尺寸要求，也就是两法兰端面之间的距离严格符合标准规定，在管路改造、旧阀更换场景下可以直接替换同参数产品，不需要额外调整管道间距，大幅降低现场施工的改造成本。

　　设计过程中，整体结构的合规性是首要考量，所有承压件的强度计算、结构间隙设置都贴合API 6D、API 608的相关要求，密封副的配合公差、阀杆的防吹出结构、中法兰的密封预紧力都经过严谨的校核，确保在150压力级对应的额定工作压力下，不会出现外漏、内漏或者结构失效问题；ISO 17292的相关要求也融入到了防火结构、防静电结构的设计细节中，当现场出现火情导致软密封材料烧损时，金属密封副仍能实现可靠密封，阀杆与阀体、阀芯之间的静电导出结构可以避免介质流动产生的静电积聚，满足易燃易爆介质输送场景的安全要求。

　　从装配结构的组成来看，整套装配包含阀体、阀芯、阀杆、阀座、中法兰垫片、填料压盖、操作手柄/驱动连接端、连接紧固件等核心部件，各部件的配合间隙在装配图中都有明确的尺寸标注：阀杆与填料函的配合间隙控制在合理范围，既保证阀杆转动/升降的顺畅性，又能通过填料的压缩变形实现阀杆处的动密封；阀座与阀体的配合采用定位止口结构，装配时可以快速定位，保证密封面的同轴度，避免单侧受力导致的密封面偏磨；法兰连接的螺栓规格、预紧力矩要求也在装配关系中有所体现，现场安装时按照对角线顺序分次拧紧螺栓，能保证法兰垫片受力均匀，减少密封失效概率。在实际选型应用中，这类150压力级的3英寸法兰阀门，适配的管路公称压力对应2.0MPa等级，可适配的介质温度范围根据密封件材质的不同可覆盖-29℃到425℃的区间，既可以用于常温的给排水、循环水管路，也可以用于中温的油品、蒸汽输送管路；安装时需要注意管路的同轴度，避免管道应力传递到阀门本体导致阀体变形，同时要预留足够的操作空间，不管是手动操作还是后续加装气动、电动执行机构，都不会和周边管线、设备产生干涉。

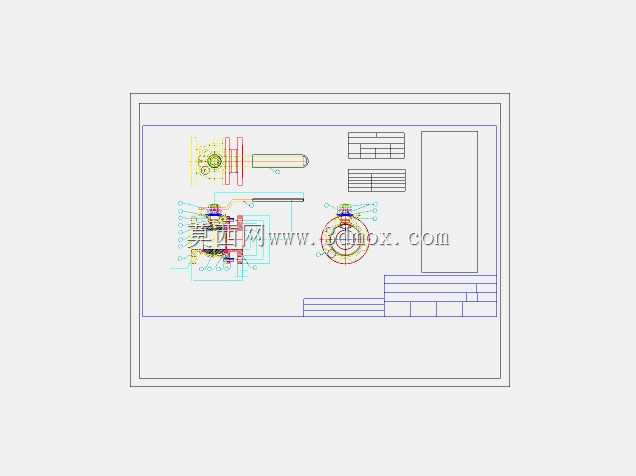

　　从三维建模与结构设计的角度看，这套装配结构的建模过程需要严格把控各零件的装配约束关系，法兰端面的平行度、阀杆与通道轴线的垂直度、密封面的平面度都要在建模时设置合理的形位公差，在生成工程装配图时，要清晰表达各零件的装配位置、配合关系、安装尺寸，方便生产加工、现场装配以及后续的维护检修；比如填料压盖的调节余量要在装配图中明确标注，当填料出现磨损泄漏时，可以通过拧紧压盖螺栓进一步压缩填料实现密封，不需要停机拆解阀门，降低运维成本。另外，这套装配结构的流道设计采用全通径结构，流道内径和管道内径基本一致，介质流经阀门时的压力损失极小，也方便管路通球清扫，适合长输管线、需要定期清管的工艺管路使用；阀体的外形结构在满足强度要求的前提下做了轻量化优化，在保证承压能力的同时减少了材料用量，也降低了阀门整体重量，方便现场吊装安装。
