工业粉体输送用旋转给料阀结构设计

　　在粉体加工、气力输送、除尘排灰、粮食储运、化工原料投料这类涉及散料定量转运的工业场景里，旋转阀是衔接上下游工艺、实现料路气路隔离的核心执行部件，很多工况下它既要保证连续均匀给料，又要阻断上下腔体的压力串通，避免输送气流短路、粉尘外溢或者料流失控，其结构合理性直接决定整条输送线的运行稳定性。这套旋转阀的设计首先围绕工况适配展开，针对粉体物料易卡滞、易泄漏、易磨损的特性，采用了侧置直连驱动的布局，将驱动单元与阀体主体通过法兰连接结构集成，省去了过长的传动链，既压缩了整体安装占用空间，也减少了传动环节的功率损耗与故障点。

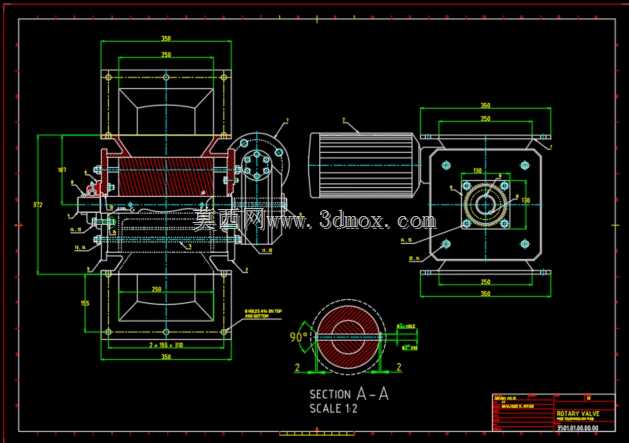

　　从结构剖面来看，阀体采用上下方形法兰接口，上下通径保持一致，对接上下料斗或者输送管道时无需做变径转接，法兰端面预留了均匀分布的螺栓安装孔位，可直接匹配常规工业粉体输送管道的连接标准，安装时只需保证阀体轴线水平、上下法兰与对接管路同轴，即可完成固定，无需额外制作过渡连接件。阀体内部的核心转子采用多叶片格仓结构，叶片与阀体内腔的间隙控制在极小范围，既保证转子转动时不会与腔壁发生刮擦，又能实现上下腔体的气锁效果——当转子格仓转到上方进料口时，物料靠重力填充进格仓，随着转子转动，格仓转到下方出料口时物料靠自重卸出，而转动过程中叶片始终阻隔上下腔的气流通道，避免正压输送时气流上窜冲料、负压输送时外界空气漏入影响系统真空度。

　　设计时特意针对不同物料特性做了结构预留，转子叶片边缘可根据物料磨琢性选择加装密封条或者耐磨衬层，处理粘性粉体时可调整叶片倾角减少物料粘附格仓的概率，处理磨蚀性强的矿粉、建材粉料时可在阀体内壁加装可更换的耐磨衬板，延长阀体整体使用寿命，无需整体更换阀体即可完成易损件维护。侧置的驱动端采用标准法兰安装接口，可匹配不同功率的减速驱动单元，根据实际处理量需求调整转子转速，实现每小时数立方到数十立方的给料量调节，转速调节范围覆盖0-30rpm，低速运行时可保证给料精度，高速运行时可满足大产量输送需求。

　　从安装边界来看，阀体主体的方形接口尺寸、驱动端的外伸长度、整体安装高度都做了标准化适配，可直接替换同规格的传统旋转阀，无需改动现有管路布局，检修时只需拆开驱动端连接法兰即可抽出转子总成，清理卡滞物料或者更换易损件都十分便捷。在密封设计上，转子轴端采用多层密封结构，内置防尘圈与轴承密封件，既防止粉体物料泄漏到轴承位造成轴承磨损，也避免外界灰尘进入阀体内部污染物料，针对有压力要求的输送工况，还可在端盖处加装气密封接口，通入压缩空气形成气封，进一步提升密封性能，杜绝超细粉体从轴端泄漏的问题。整体结构没有冗余设计，所有部件都围绕稳定给料、可靠锁气、便捷维护三个核心需求展开，没有多余的装饰性结构，所有外部轮廓都考虑了工业现场的安装与操作空间，阀体侧面预留了观察与清理口的安装位置，可根据需求加装快开式检修门，无需拆开整体管路即可清理阀体内的卡堵杂物，大幅降低现场运维的工作量。
