微型水电站点阵式贯流式水轮机组结构

在偏远山区零散径流、农村小型引水渠、景区景观跌水这类水头低、流量波动不大的微型水力开发场景里，贯流式水轮机的适配性远高于常规立式混流或轴流机组。这类场景往往没有足够的空间布置大型引水压力钢管，也不需要承担电网基荷供电任务，更多是给离网住户、小型监测设备、景观照明提供稳定低压电源，因此机组的轴向尺寸、安装对接方式、过流部件的水力损失控制，是结构设计阶段最先要敲定的核心边界。

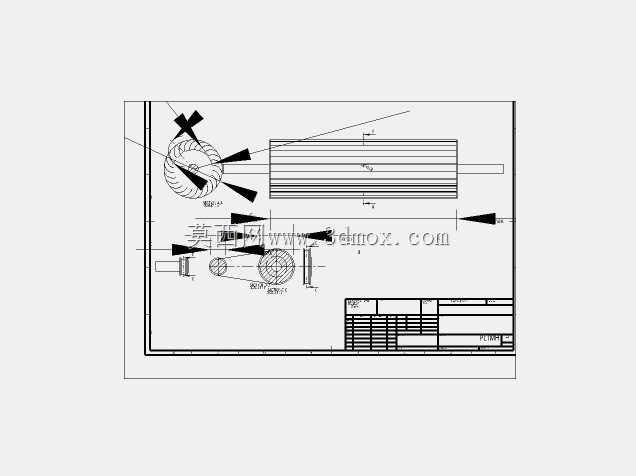

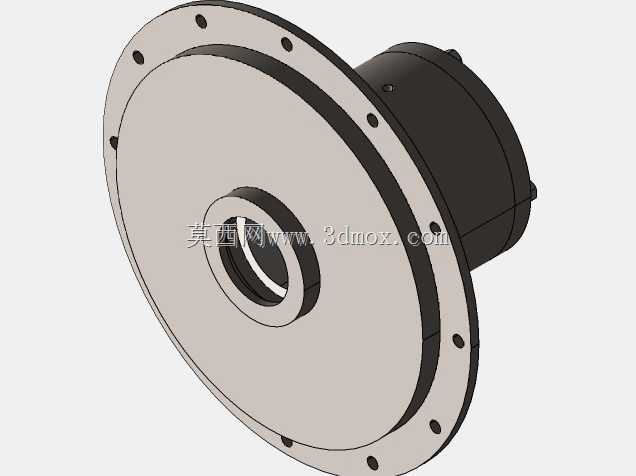

这款贯流式水轮机组采用法兰端直连安装结构，前端大直径法兰盘沿圆周均匀布置螺栓通孔，安装时可直接与引水侧的预埋管道法兰面对接，不需要额外设置蜗壳结构，大幅压缩了机组整体轴向长度，适配埋管直径不大的微型引水工程。法兰盘与过流壳体之间采用台阶面定位，装配时可直接通过止口保证同轴度，减少现场安装时的找正工作量，对于缺乏大型吊装设备的山区施工场景十分友好，普通施工人员借助基础扳手就能完成对接紧固。

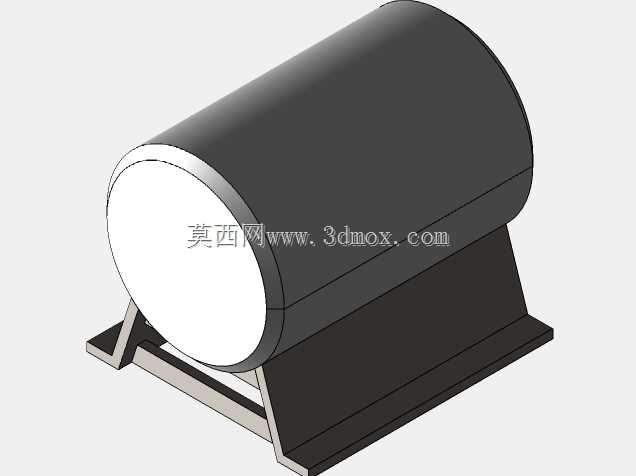

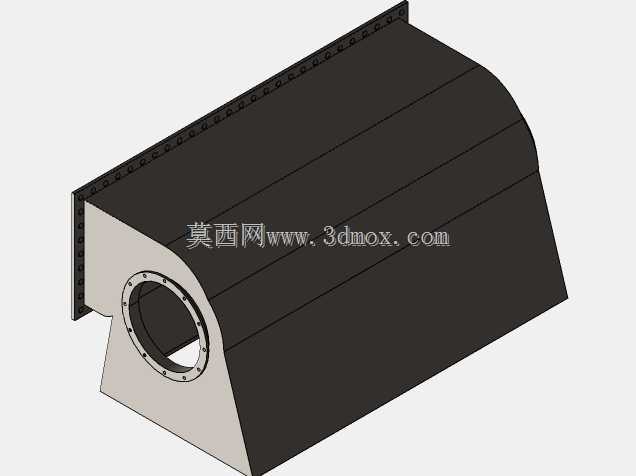

过流段采用直筒式流道设计，水流从法兰端进入后沿轴向直推涡轮转轮，没有多余的转弯结构，能最大程度降低沿程水力损失，在1-6米的低水头区间就能达到额定转速，不需要过高的引水落差就能驱动后端的发电转子输出电能。转轮室与外壳采用一体化加工结构，避免了拼接焊缝带来的流道凸起，减少了局部涡流产生的能量损耗，同时也降低了杂物卡滞转轮的概率，对于水质不算特别洁净、夹杂少量细小泥沙的山溪径流，也能保持较长时间的稳定运行，不需要频繁拆机清理流道。

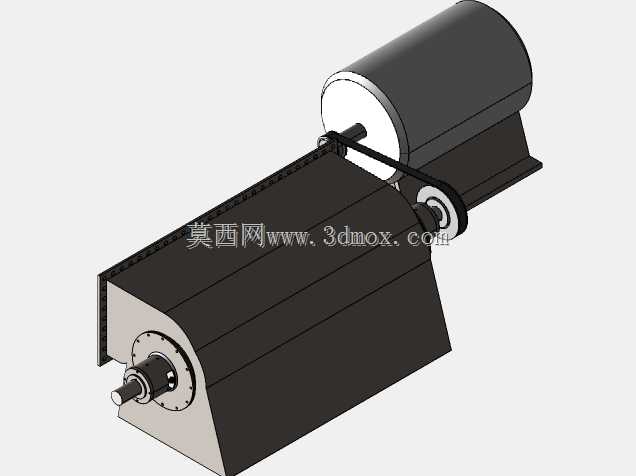

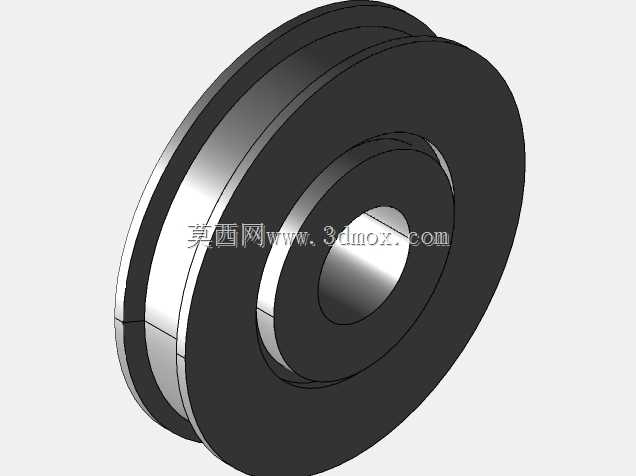

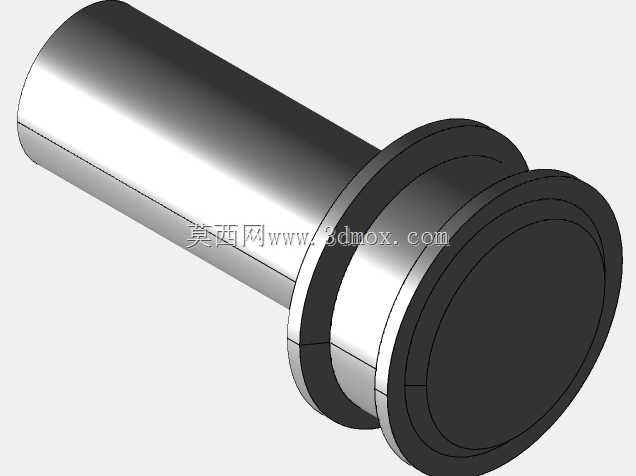

机组后端的密封壳体采用阶梯轴式结构，内部集成了轴承位与动密封槽，设计时将轴承支撑点尽量靠近转轮侧，缩短了悬臂轴的支撑跨距，能有效降低转轮受水流径向脉动带来的轴系振动，延长轴承的更换周期。壳体外侧的径向固定孔可用于安装接线盒与吊装吊点，后期维护时不需要拆卸前端法兰，只需拆开后端密封端盖就能检查轴承磨损情况、更换密封件，大幅降低了后期运维的难度。

从安装边界来看，这款机组的最大外径由前端法兰尺寸决定，安装时只需在引水渠末端预留匹配法兰通径的预埋管，浇筑混凝土基础时预留对应螺栓孔位即可，不需要额外建造专门的厂房基础，甚至可以直接集成在小型拦水坝的放水涵管出口，将涵管出口的富余水头直接转化为电能。流道中心与引水管道中心的同轴度公差控制在1mm以内，安装时只要保证法兰面贴合无间隙，就不会出现偏流导致的机组振动问题。

在功能特性上，这款机组针对微型水电的使用场景做了结构简化，没有设置复杂的导叶调节机构，依靠转轮本身的水力自适配特性应对流量波动，当来水流量在额定值的30%-120%区间波动时，机组都能保持相对稳定的输出转速，搭配常规的整流稳压模块就能给蓄电池充电或者直接给低压负载供电，结构简单可靠，没有过多易损调节部件，适合长期无人值守的野外使用场景。

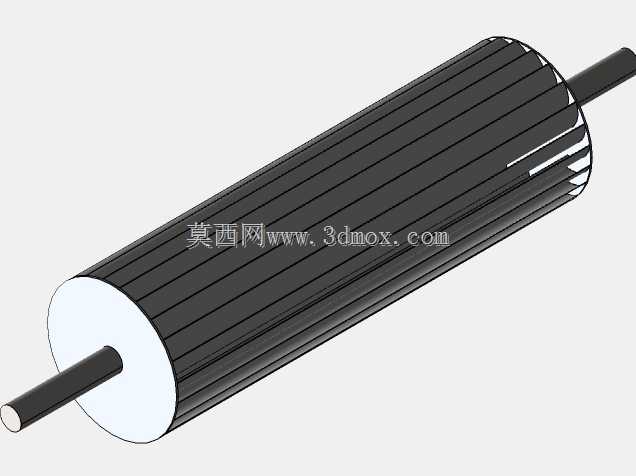

设计过程中优先考虑了零件的加工工艺性，法兰盘、外壳体都采用常规回转体结构，普通卧式车床就能完成大部分加工工序，不需要复杂的五轴加工设备，适合小批量本地化生产，降低偏远地区的设备采购与运输成本。转轮与主轴采用键连接传递扭矩，拆卸时只需拔出定位销就能将转轮从前端抽出，不需要完全拆解整个机组，即使转轮被水中杂物卡滞，现场也能快速完成清理作业。

这类微型水轮机组的应用场景还在不断拓展，除了传统的离网供电外，现在很多小型水文监测站、林区防火监控点、河道水质监测设备都开始采用这类微型水轮机作为主供电电源，相比太阳能供电，它不受阴雨天气影响，只要河道有径流就能持续输出电力，供电稳定性更强。结构设计时特意将所有外露金属件做了防腐处理，法兰端面、螺栓孔都做了镀锌钝化处理，适应野外高湿度、长期浸水的使用环境，减少锈蚀带来的拆卸困难问题。
