紫外火焰探测配套驱动电路板结构设计

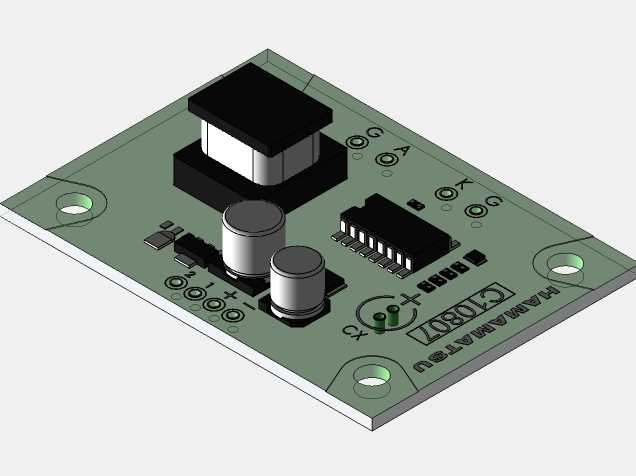

该三维结构呈现的是配套紫外火焰探测传感器使用的驱动电路板，这类电路板主要应用在工业火焰报警、燃烧设备火焰监测、高压放电紫外检测场景中，作为UVTRON紫外传感器的配套驱动载体，负责为紫外探测管提供稳定的工作驱动电压，同时对传感器输出的微弱紫外触发信号做初步放大与整形处理，将探测信号转化为后端控制模块可识别的开关量或电平信号，实现紫外触发事件的快速响应。从设计思路来看，这块电路板采用矩形PCB基板布局，四个边角预留了圆形安装固定孔，安装孔做了金属化包边处理，可通过M3规格的螺丝直接固定在设备壳体内部的安装柱上，安装孔的位置避开了板上所有高器件的投影区域，不会出现安装螺丝与元器件干涉的问题，板边到安装孔中心的距离预留了足够的扳手操作空间，方便现场装配作业。板上元器件布局遵循信号流向排布规则：高压驱动模块放置在板端一角，与信号处理芯片、输出接口区域保持足够的爬电距离，避免高压信号对低压信号回路造成干扰；两颗电解电容沿电源输入回路排布，分别承担电源输入滤波与芯片供电退耦作用，容值选型匹配驱动模块的瞬时电流需求，可抑制电源波动带来的检测误触发；贴片处理芯片布置在板件中部，周边预留了等长的信号走线空间，输出端的测试焊盘沿板边排布，方便生产阶段的功能调试与性能检测。板上丝印清晰标注了各个接口的极性定义与元器件位号，高压区域做了专门的丝印警示标识，避免装配与维护过程中误触高压部位。整个板件的外形尺寸适配常规小型紫外探测模块的安装舱位，板上最高器件为高压驱动模块的屏蔽封装，整体高度控制在较低范围，可适配厚度有限的设备安装空间，接插件的排布方向统一朝向板边一侧，方便外部线束的插拔连接，不会与周边结构件产生走线干涉。
