竞赛级单人作业立式升降移动机器人结构

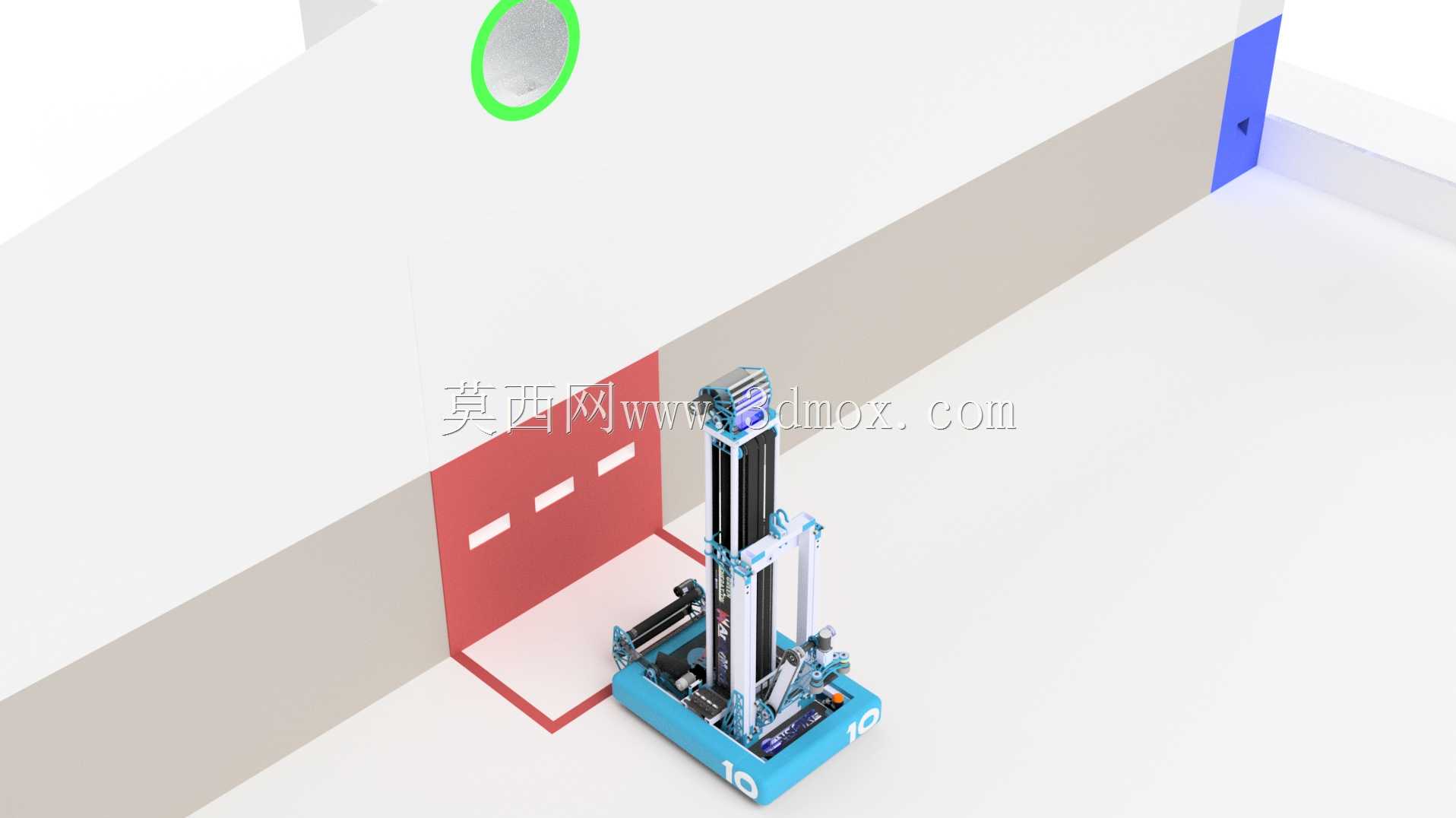

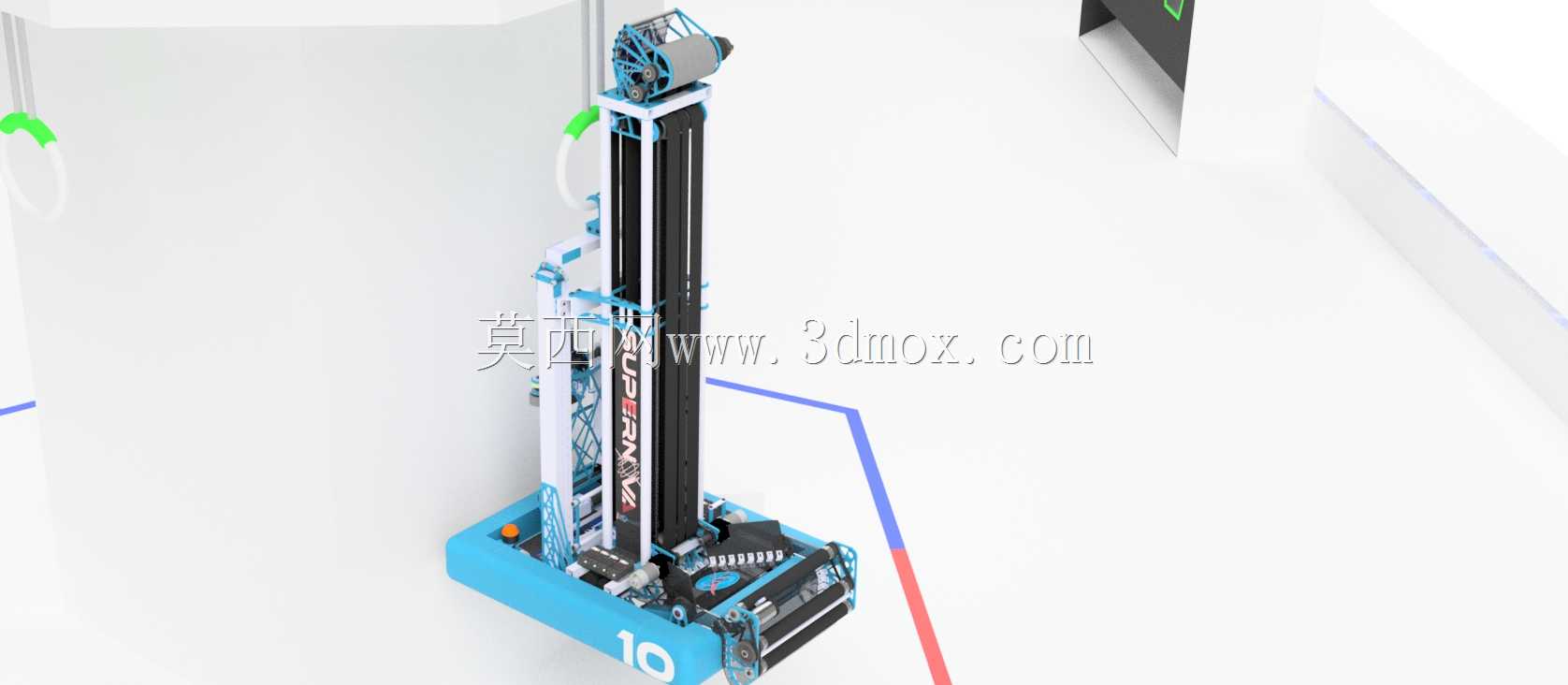

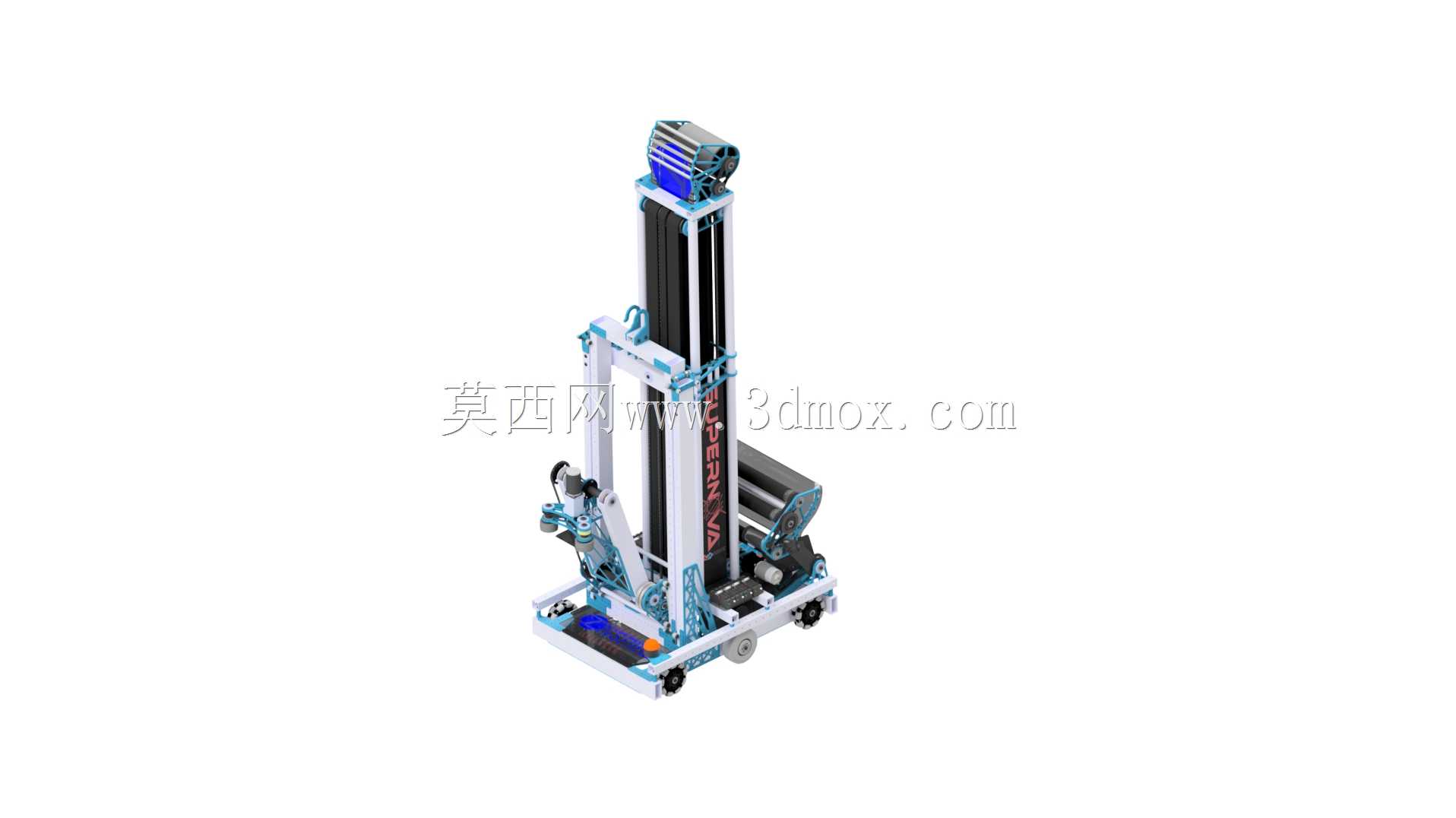

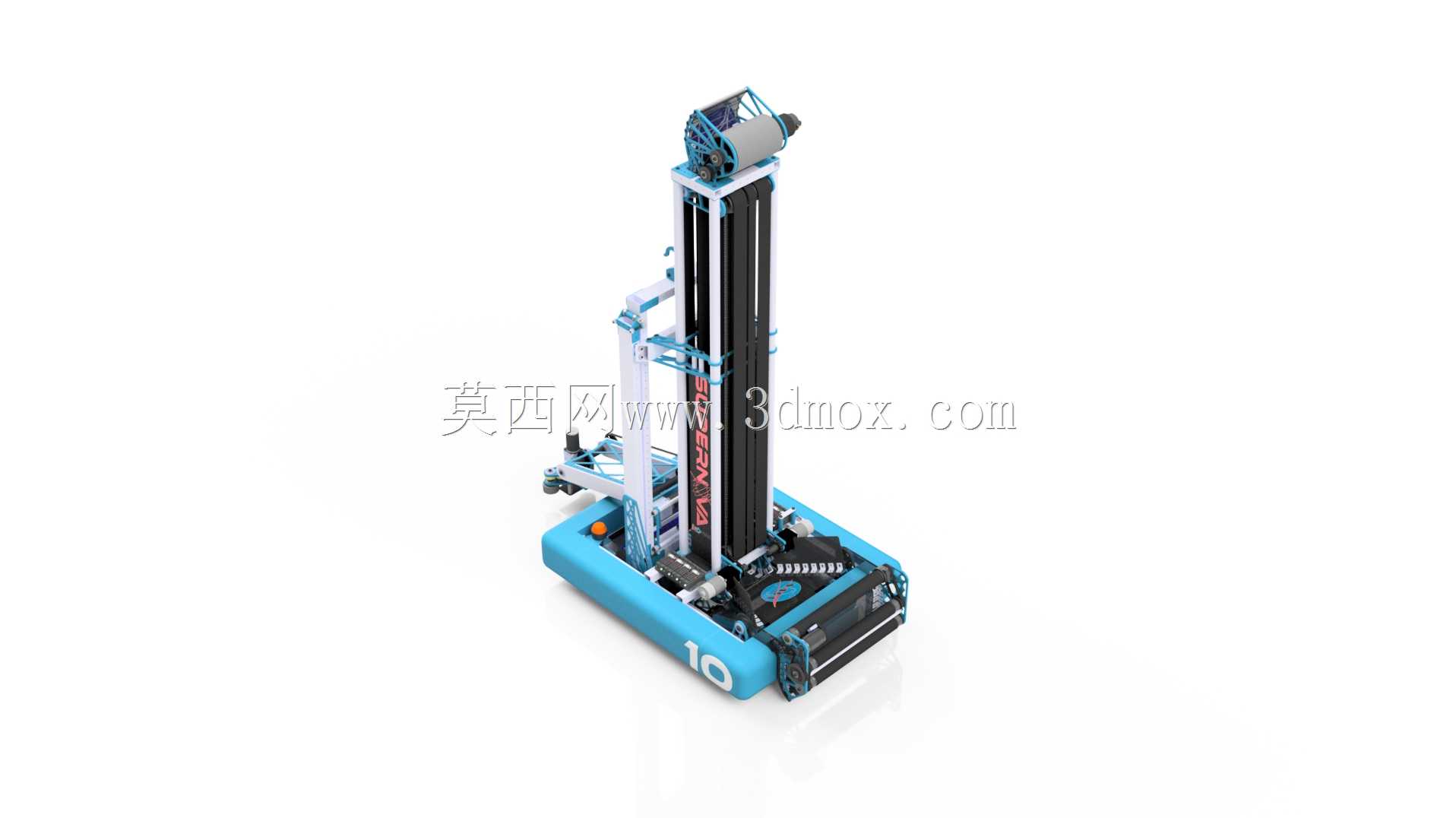

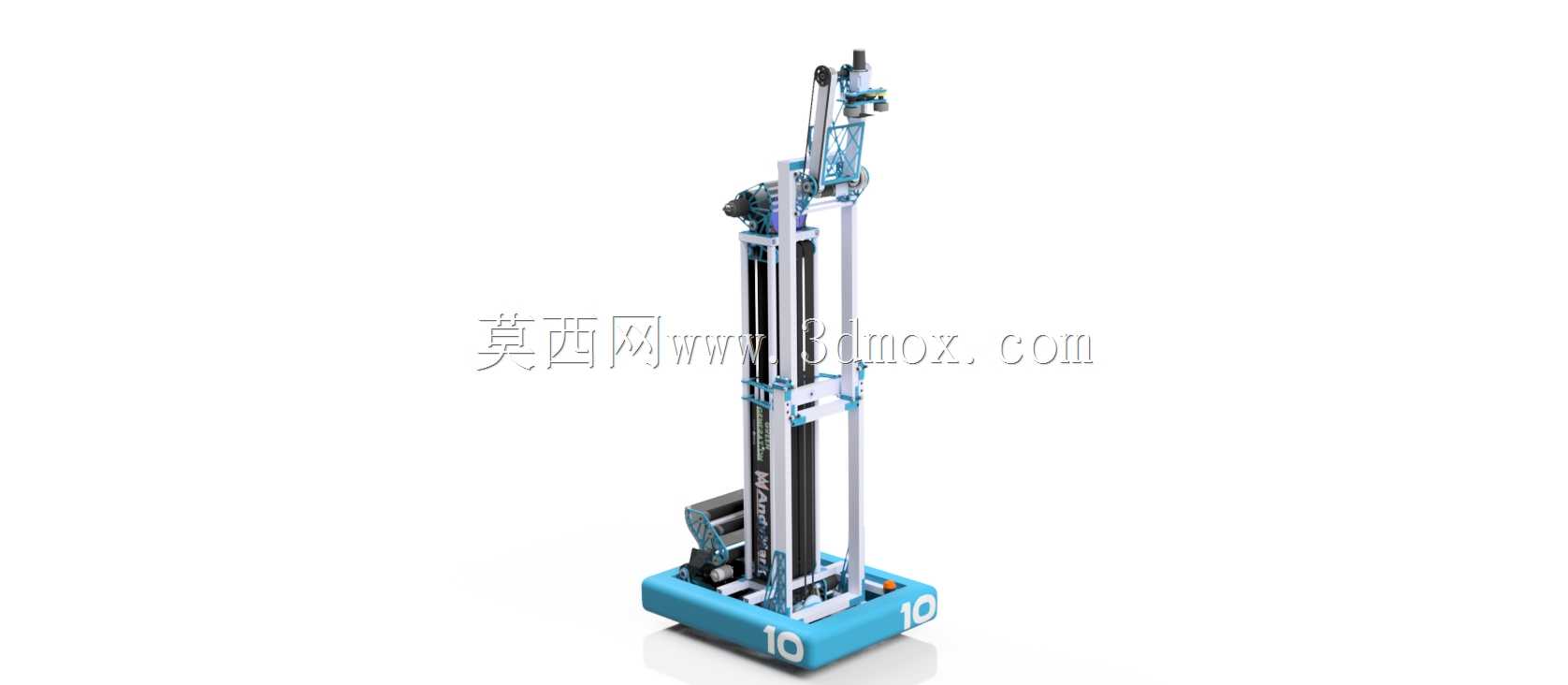

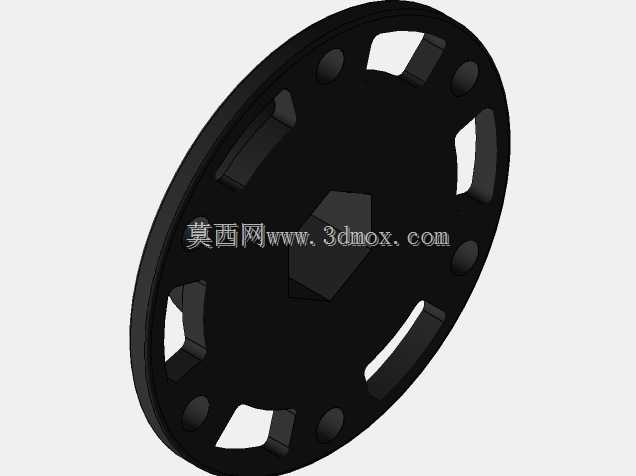

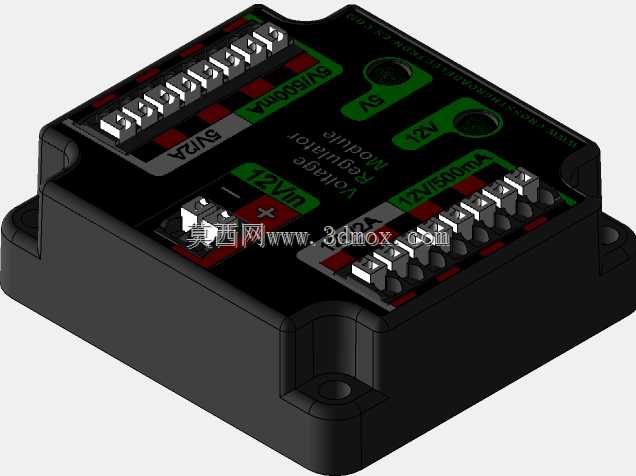

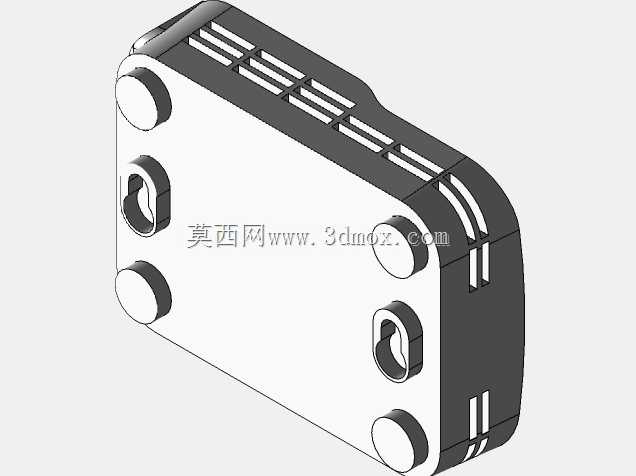

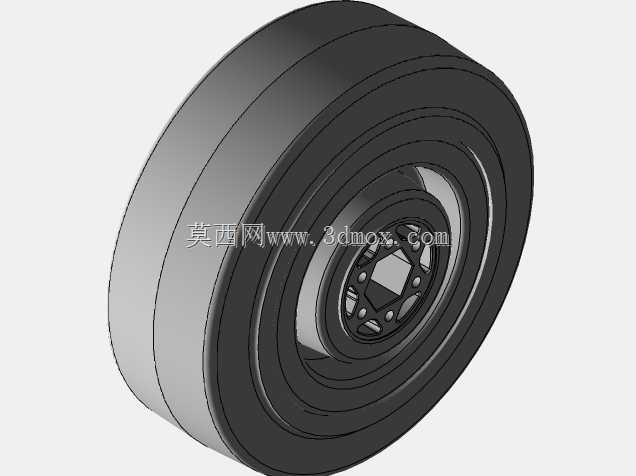

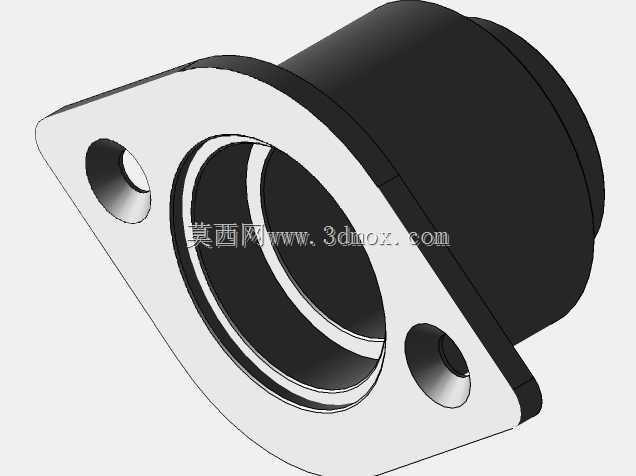

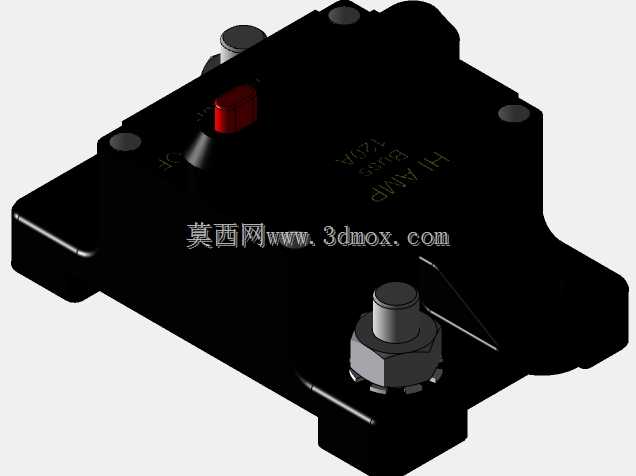

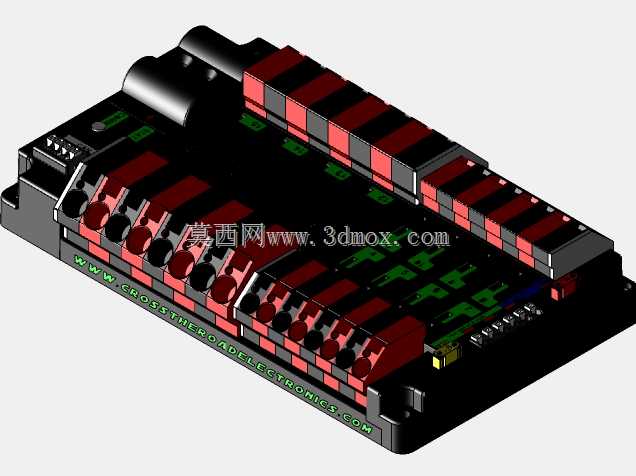

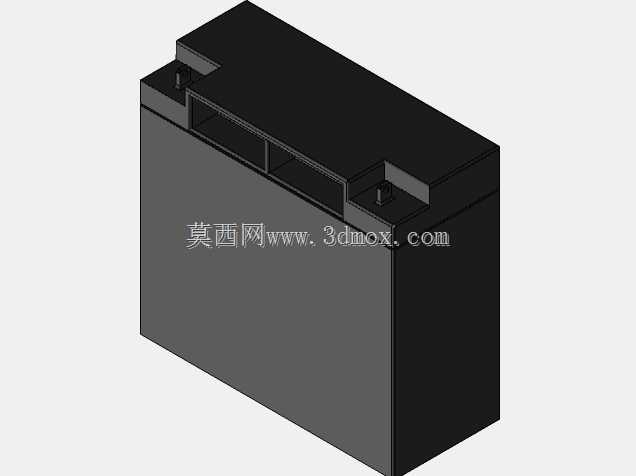

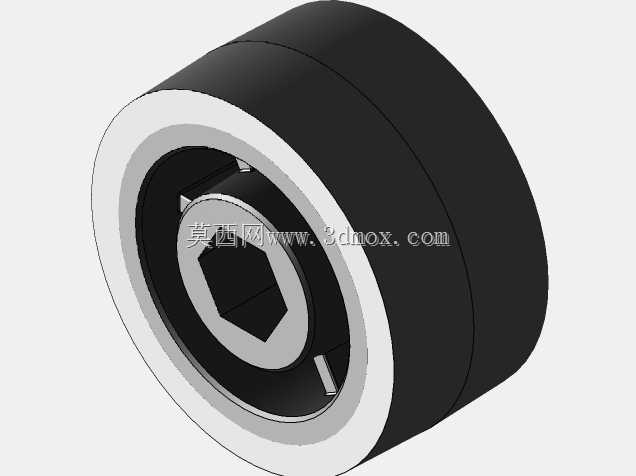

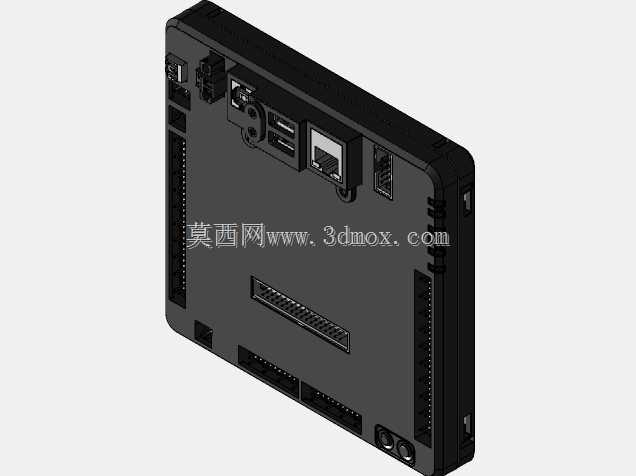

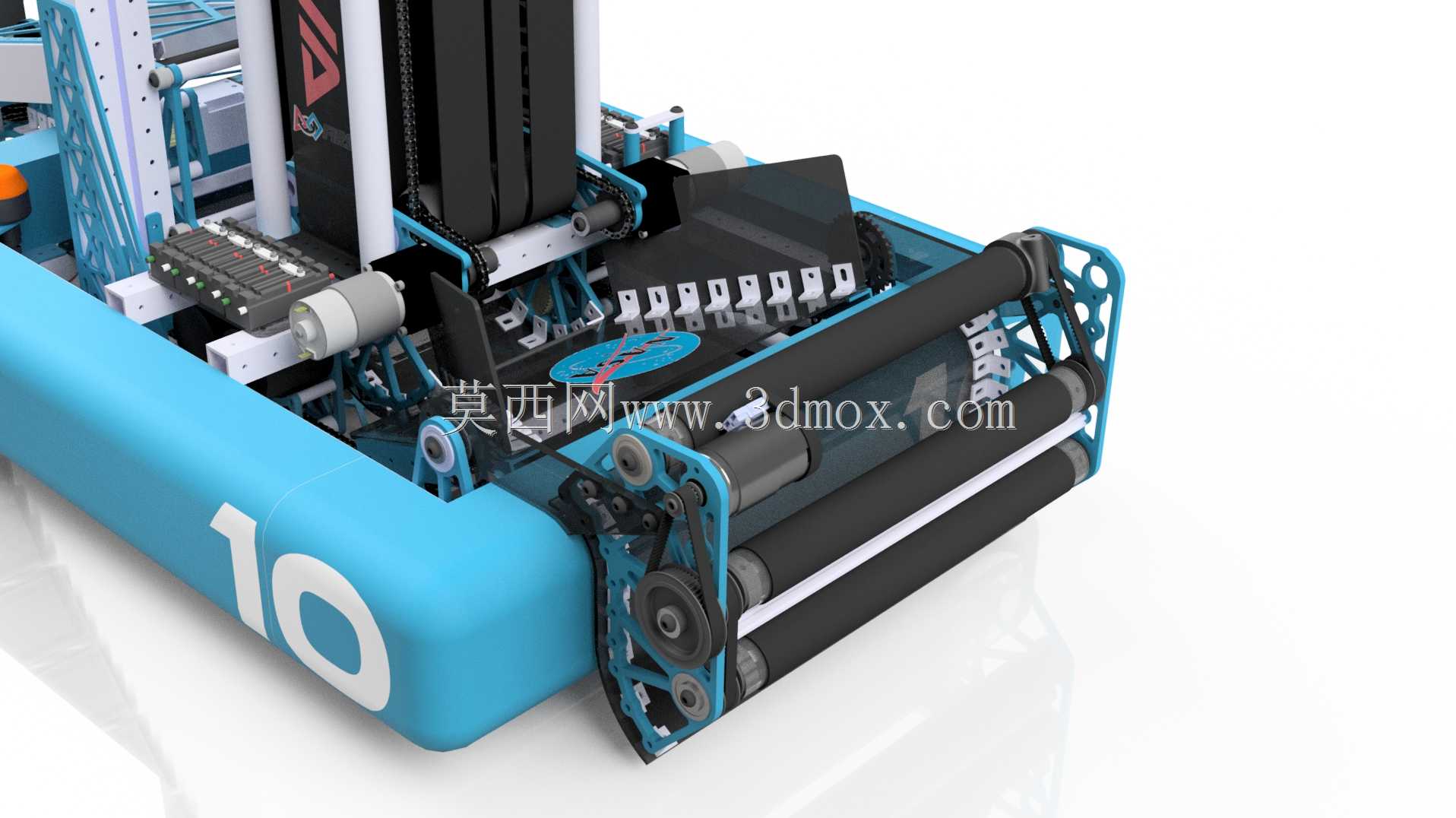

该款立式升降移动作业设备，核心面向限定场地内的单人操作竞技作业场景设计，整体采用下置底盘、上置竖置升降立柱的布局逻辑，从结构选型阶段就优先考虑窄场地通行、高位作业的双重需求，底盘采用矩形框架式承载结构，底部预留多组行走轮组的安装位，可根据场地地面摩擦系数、作业负载要求适配不同直径的驱动轮与从动万向轮，底盘框架内部预留了电控元件、动力电源、驱动模块的安装腔体，腔体周边设计有走线槽与固定孔位，可避免设备行进、升降过程中线路拉扯磨损的问题。

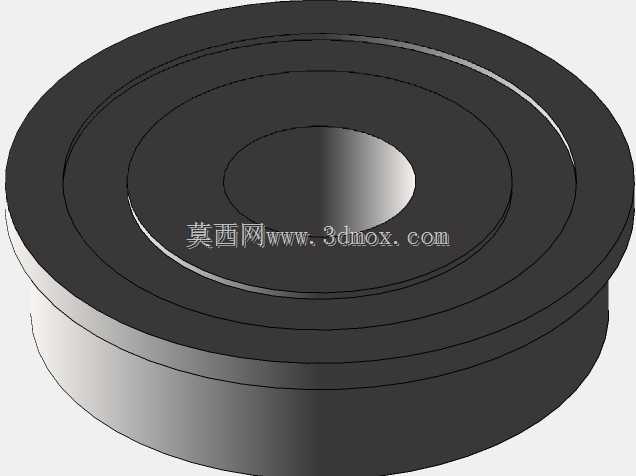

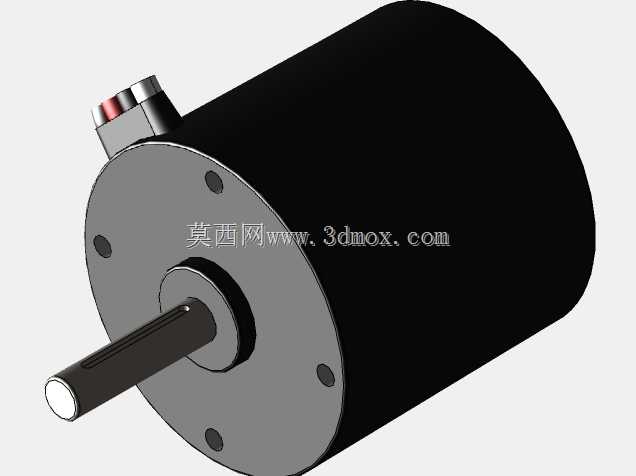

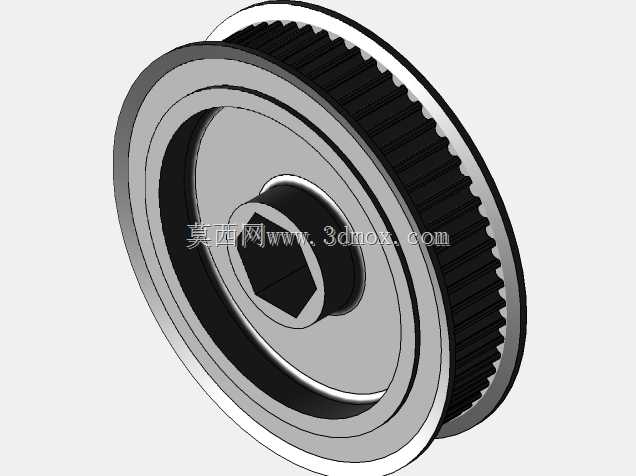

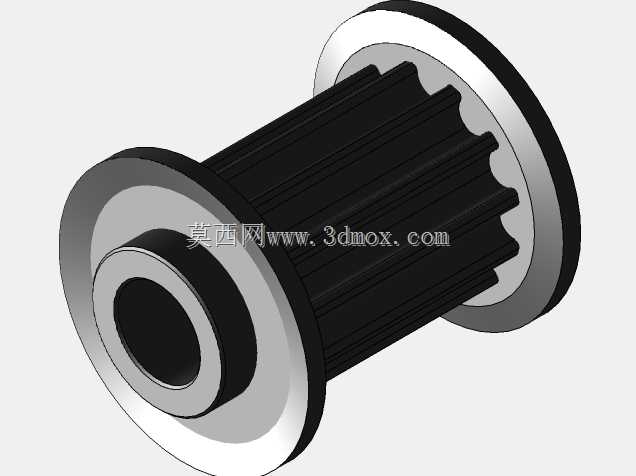

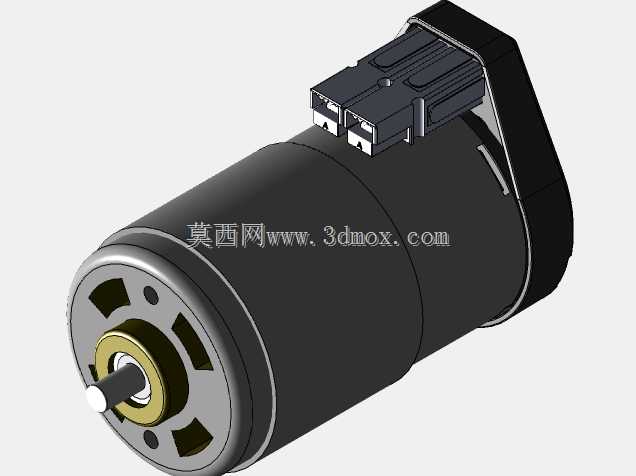

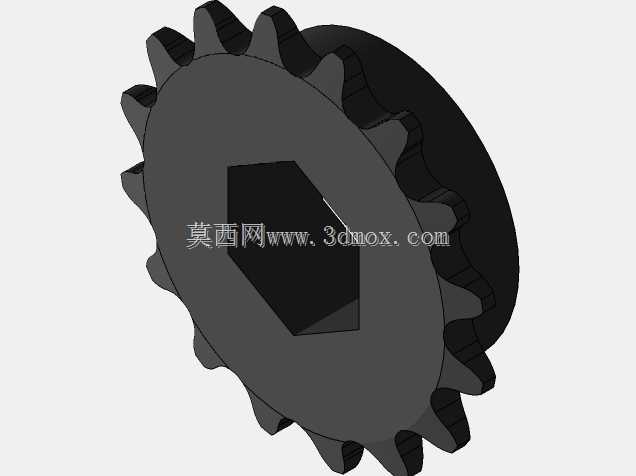

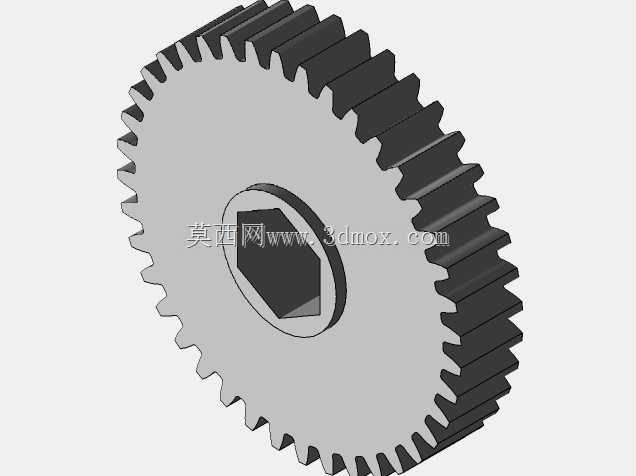

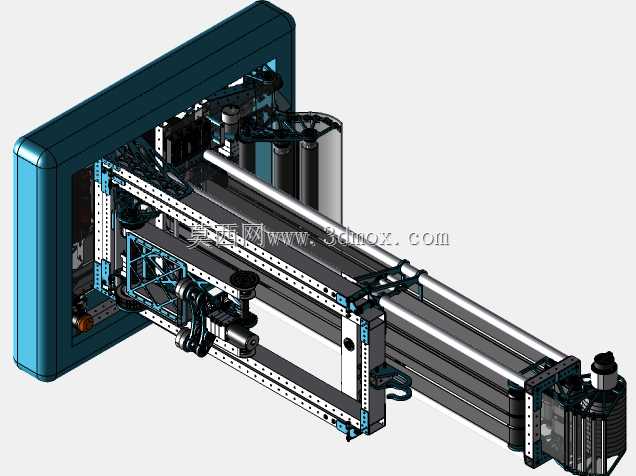

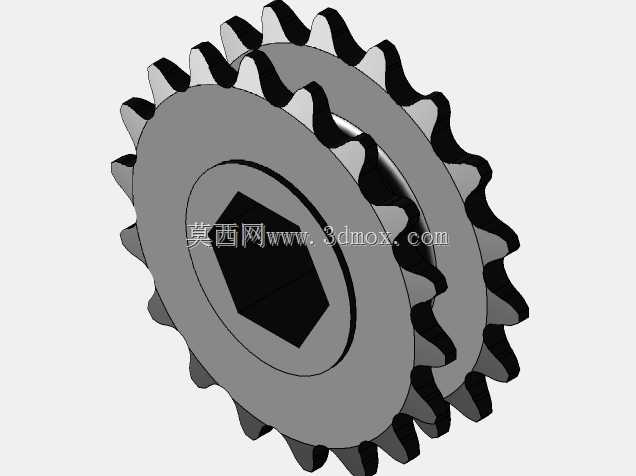

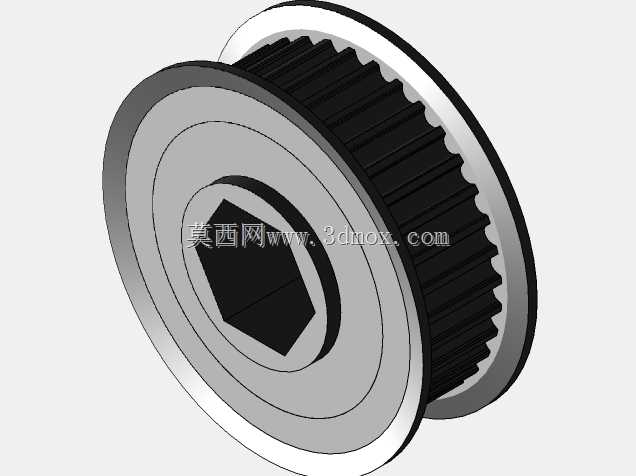

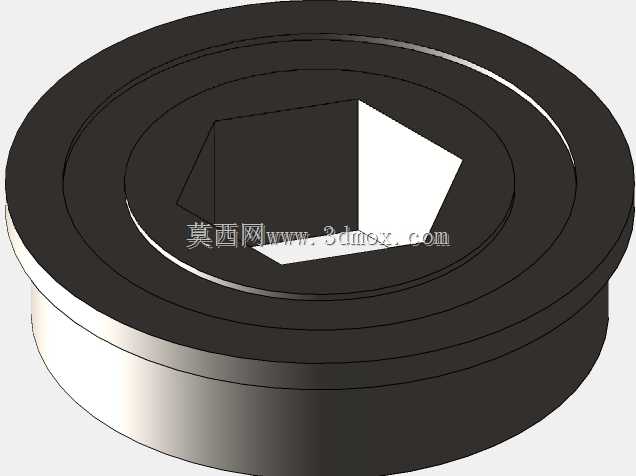

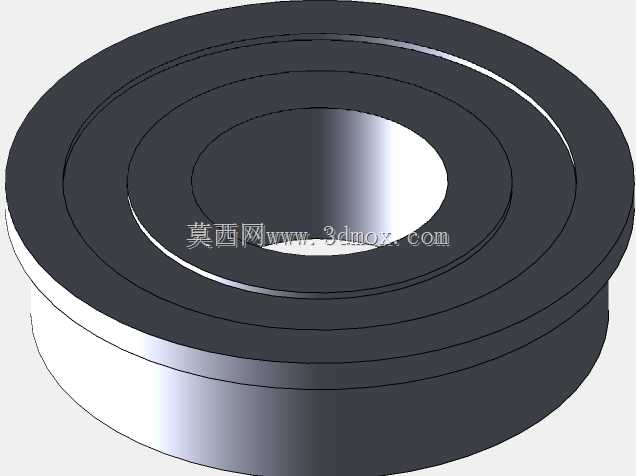

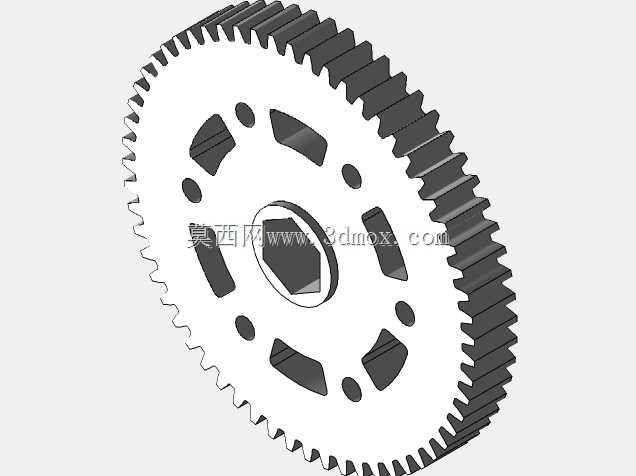

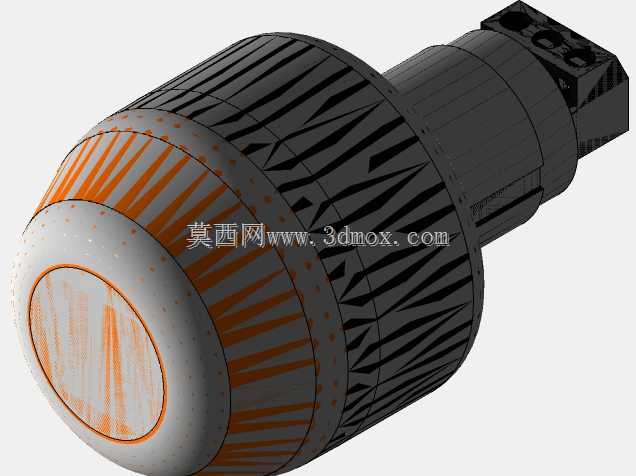

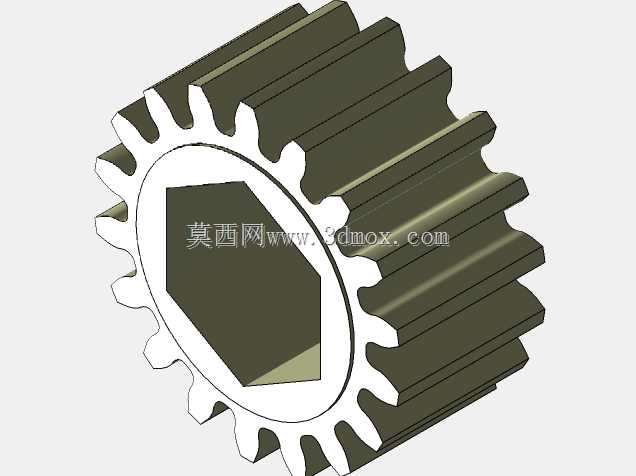

升降主体采用多段嵌套式竖置导轨结构，相比单立柱悬臂结构，多段嵌套的设计能在收拢状态下压缩整体高度，降低设备移动过程中的重心偏移风险，伸出状态下可达到数倍于收拢高度的作业高程，满足高位取放、定点操作的作业需求；导轨副采用轻量化铝型材搭配耐磨滑块的组合，在保证升降过程直线度的前提下，尽可能降低运动部件的自重，减少升降驱动单元的负载压力，升降驱动的安装位预留在立柱底部与底盘衔接的位置，可适配同步带传动、链条传动、丝杆传动等多种驱动形式，设计时预留了不同驱动组件的安装孔位，无需二次加工底盘结构即可完成驱动方案的替换。

设备顶端的作业执行端安装座采用可微调角度的连接结构，可根据不同作业任务的需求，搭载夹取、推送、检测等不同功能的执行末端，安装座周边预留了标准的传感器安装孔位，可加装限位检测、距离检测、视觉识别等组件，满足不同作业场景的感知需求；底盘前端设计有可拓展的功能挂载区，可加装辅助承载平台、障碍物清理组件等附属结构，拓展设备的作业适配范围。

从安装边界来看，设备收拢状态下的整体外轮廓尺寸适配常规竞赛场地的通道宽度要求，可在狭窄通道内完成转向、直行等移动动作，不会与场地周边围挡发生干涉；升降立柱完全伸出时，整体重心仍控制在底盘支撑边界以内，即使在高位承载额定作业负载的情况下，也不会出现倾翻风险，结构设计阶段通过重心仿真校核，将不同伸出高度、不同负载状态下的重心偏移量控制在安全阈值内，底盘底部预留了配重块的安装槽位，可根据实际搭载的末端组件重量调整配重，进一步提升设备运行的稳定性。

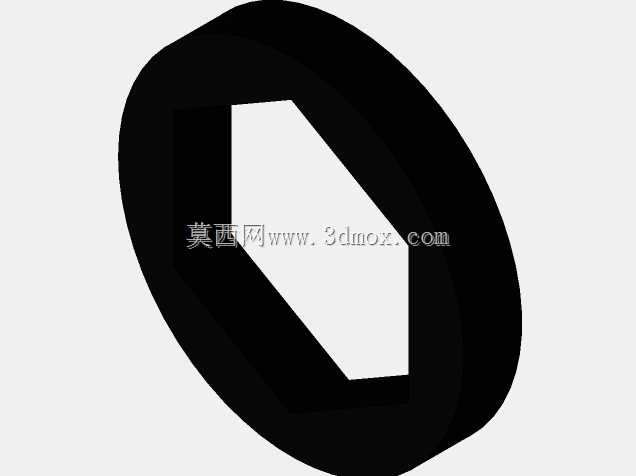

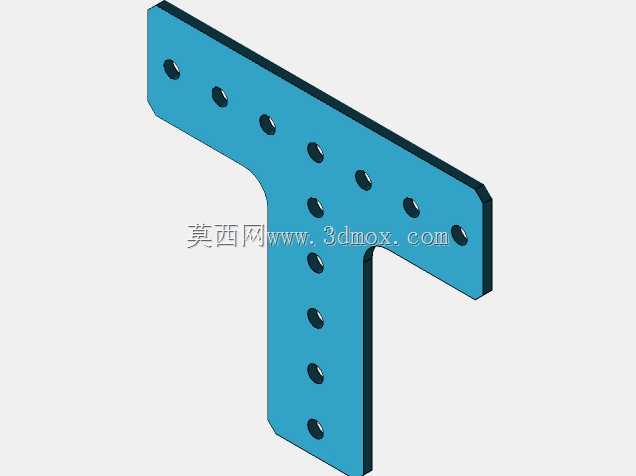

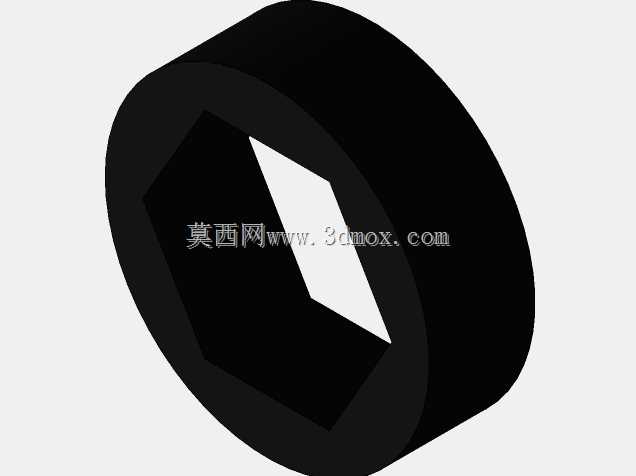

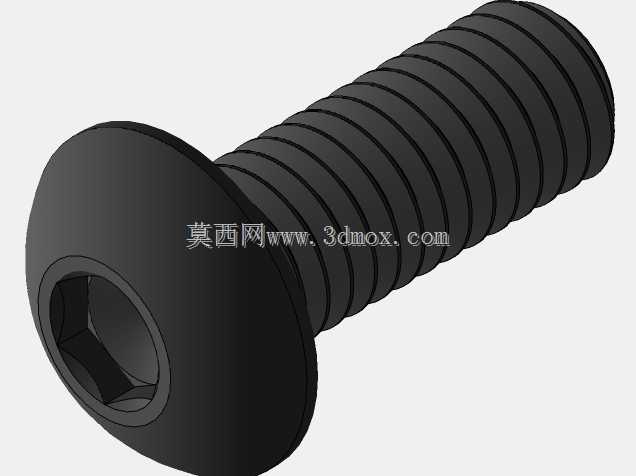

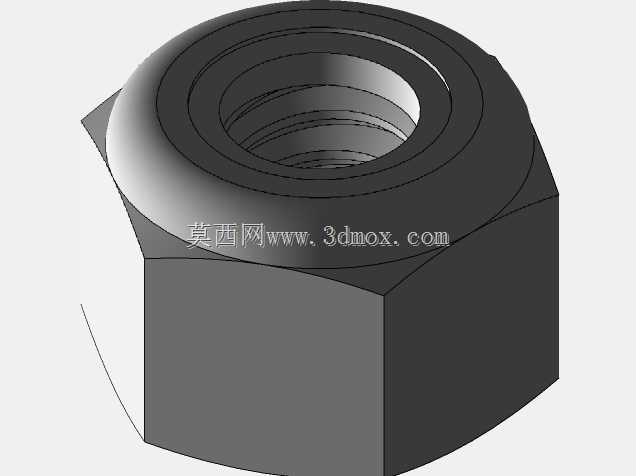

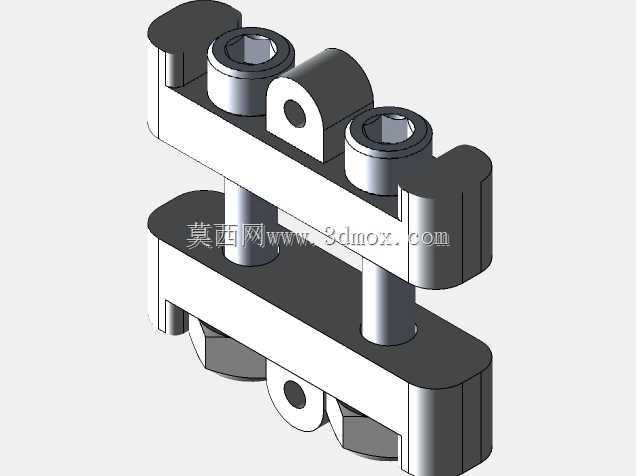

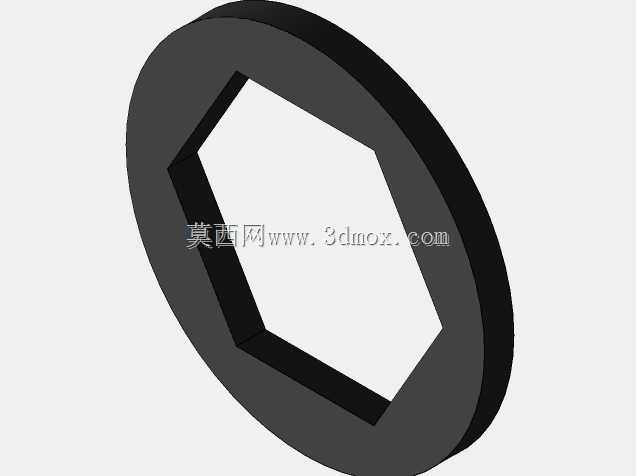

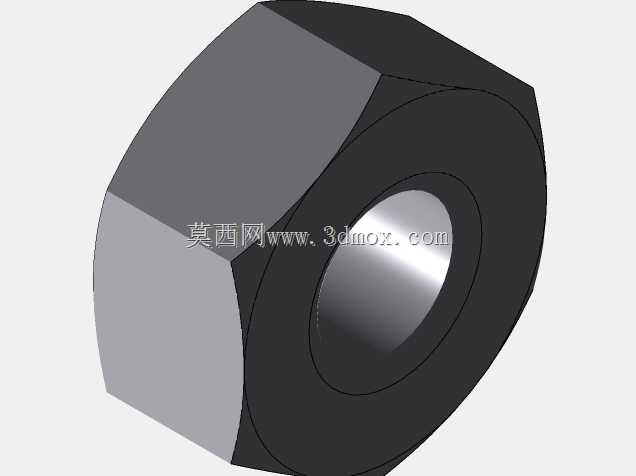

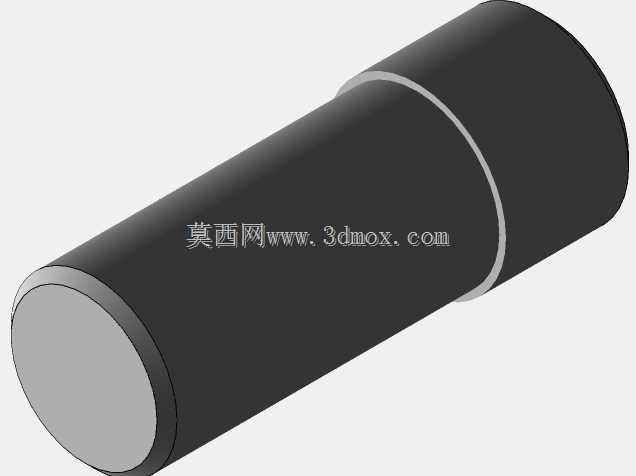

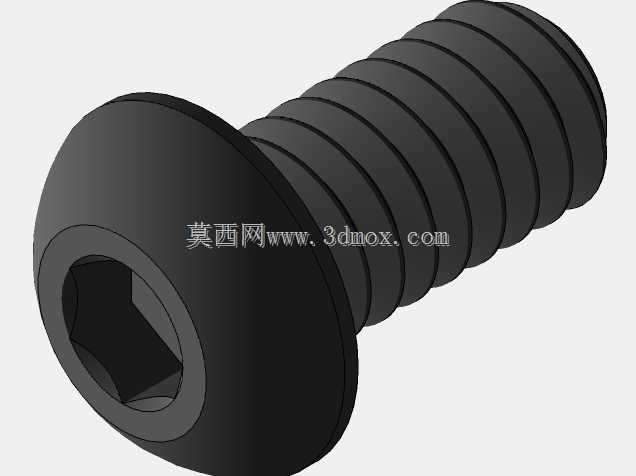

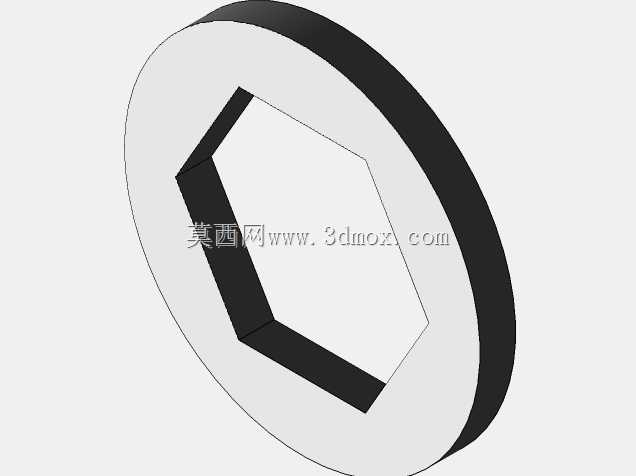

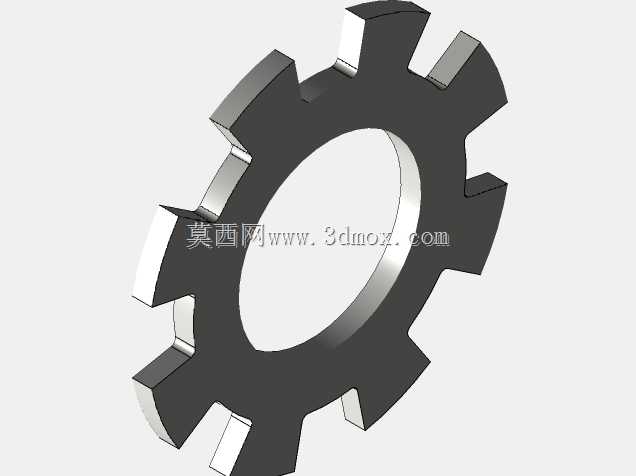

走线设计上，升降段的线路采用拖链内置的布局方式，所有动力线、信号线都收纳在立柱侧边的拖链槽内，随升降动作同步弯折，不会出现线路外露剐蹭、拉扯断裂的问题，底盘内部的线路分区域排布，强电动力线路与弱电信号线路分开走线，避免信号干扰影响设备控制精度。框架结构的连接部位全部采用标准紧固件连接，无焊接结构，方便拆装维护与零部件替换，所有型材的裁切长度、孔位间距都遵循通用机械设计公差要求，零部件加工难度低，普通机加工设备即可完成所有非标零件的加工，无需特殊定制工艺。

在实际作业场景中，这类设备可适配场地内不同高度的物料取放、定点标记、构件组装等任务，移动底盘的行走精度可通过轮组编码器、场地定位传感器配合校准，保证设备移动到指定作业点位的重复定位精度满足任务要求，升降机构的升降行程设置有多级硬限位与软限位，避免超出行程造成结构损坏，顶端执行端的连接法兰采用通用规格，可快速更换不同作业工具，无需重新调整整体结构参数。整体结构在设计时充分考虑了装配调试的便捷性，所有模组都采用分体式设计，底盘、升降立柱、顶端安装座都可独立拆分，方便运输与现场组装，各模组之间的连接定位采用定位销+紧固件的组合，装配时无需反复调校即可保证整体的形位公差满足设计要求。
