电梯用254规格Frc吊卡结构设计

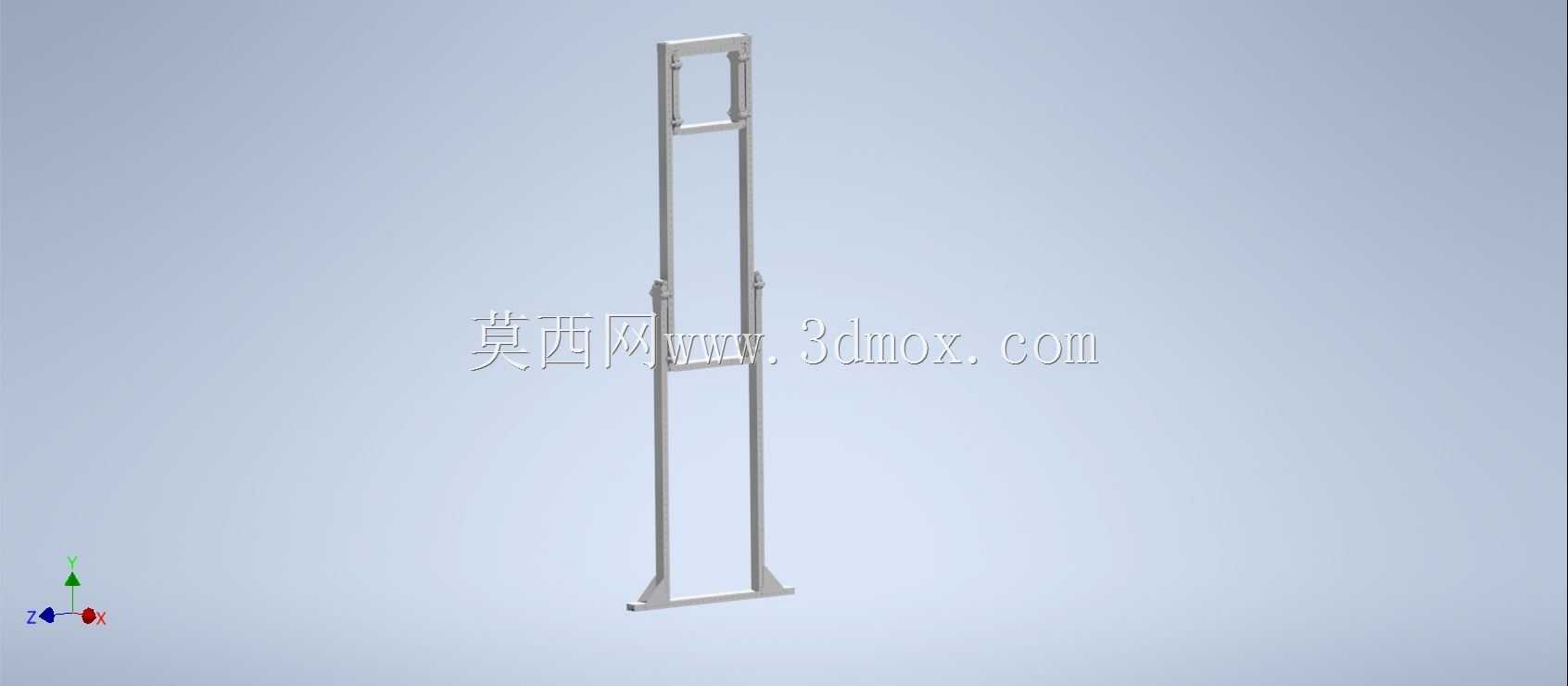

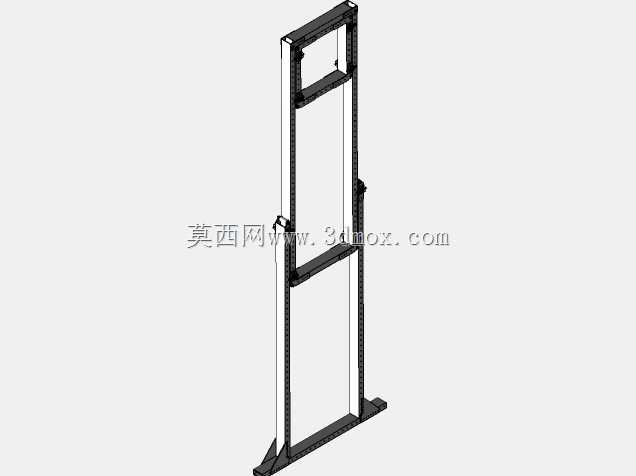

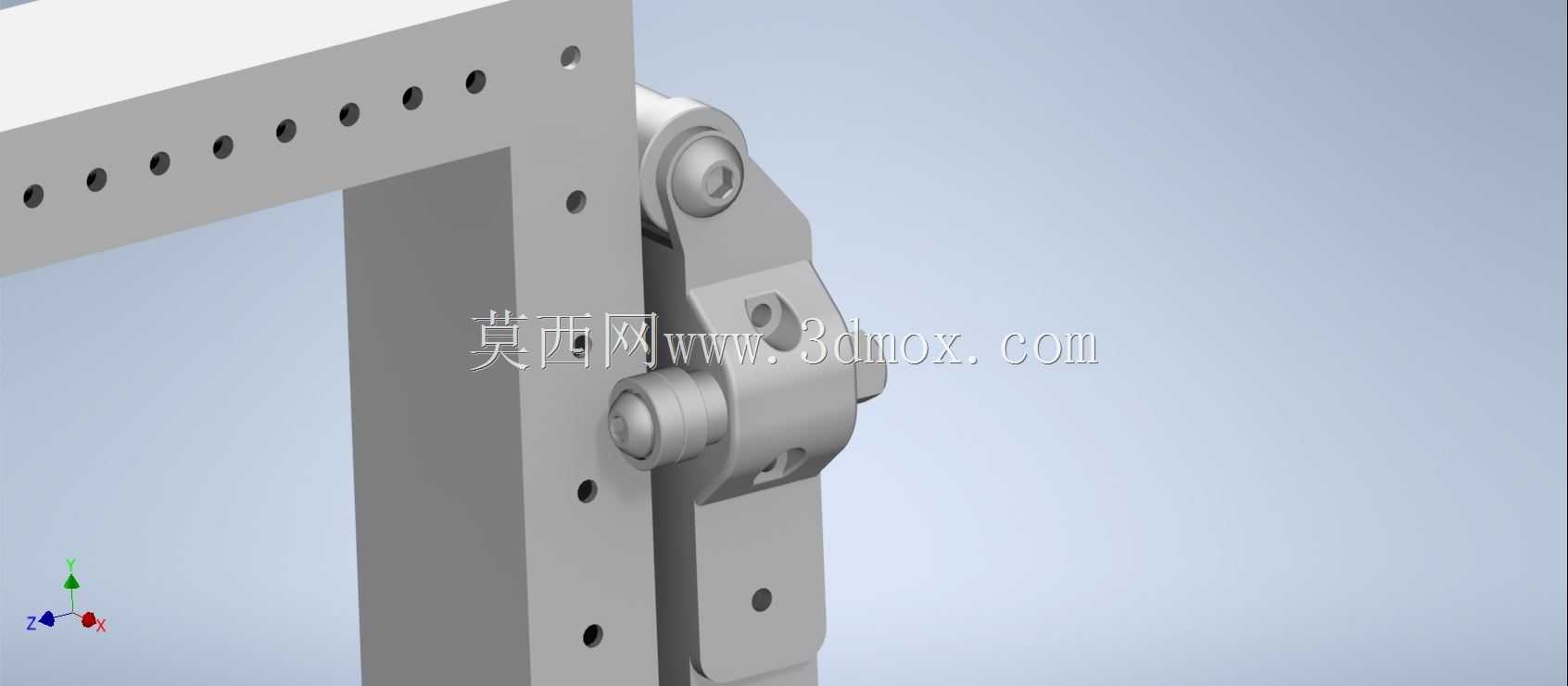

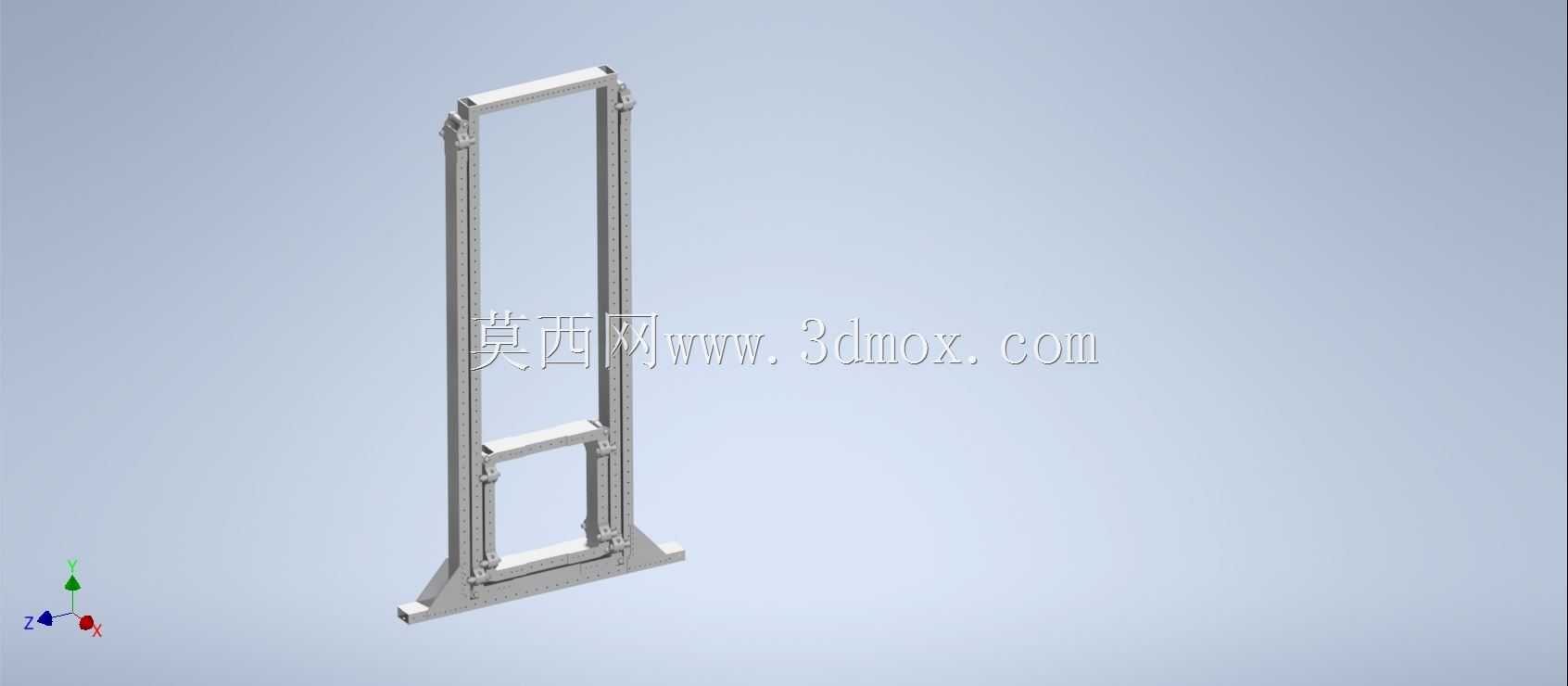

在垂直升降类电梯的井道构件配套体系里，这类吊卡承担着轿厢侧承重组件的定位与载荷传递作用，日常多配套于254规格的电梯导轨安装场景，适配中低速乘客梯、载货梯的轿厢挂载需求，区别于复杂铸造一体的吊卡结构，这款构件的设计逻辑从加工便利性出发，全程规避多轴联动加工的高成本工序，所有结构件均可通过常规2D数控下料配合简单的3D打印辅助部件完成组装，大幅降低小批量定制场景下的生产门槛。从功能特性来看，该吊卡的轴承位做了明确的载荷分区设计，横向承载位置选用608轴承，负责抵消轿厢运行过程中产生的横向偏移力矩，前后方向的载荷承载位配置R4轴承，用于缓冲轿厢启停阶段的前后方向冲击力，两类轴承的固定方式也做了差异化处理，R4轴承采用1/4 20规格的螺栓完成锁紧固定，608轴承则搭配M8紧固件实现定位，既保证了轴承装配后的同轴度要求，也预留了后期运维更换轴承的操作空间，无需整体拆解吊卡即可完成易损件替换。设计阶段优先考虑了安装边界的适配性，整体采用立式长框架结构，底部设置平直安装基面，可直接贴合导轨支架的安装面完成定位，框架两侧的限位结构在装配时可快速卡入导轨翼缘，减少现场安装时的对位调整时间，构件上的所有安装孔位均做了去毛刺处理，避免装配过程中刮伤配套紧固件的螺纹表层。从结构强度角度考量，框架主体采用型材拼接形式，受力集中的转角位置做了局部加强处理，既控制了整体构件的自重，也能满足额定载荷下的刚度要求，不会在长期交变载荷作用下出现明显的形变偏移，适配电梯长期高频运行的工况需求。这类吊卡的结构设计也为同类型电梯挂载构件提供了参考思路，在满足载荷与安装精度要求的前提下，尽可能压缩加工工序复杂度，平衡加工成本与使用性能的关系，无需复杂的工装夹具即可完成批量生产，适配中小电梯配件厂商的生产加工条件。
