套筒开口接头全剖结构设计方案

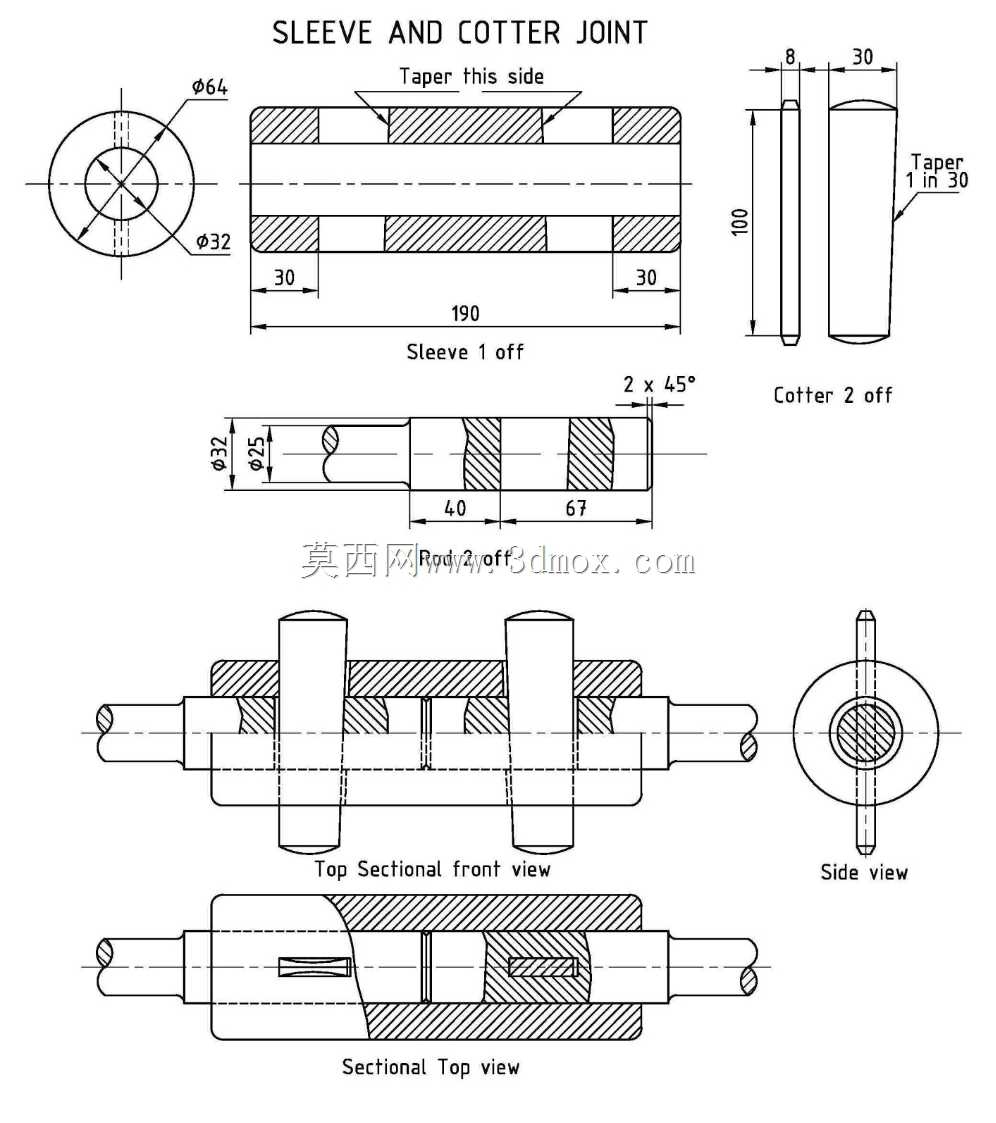

　　在工业管路连接、传动杆件对接的现场场景里，这类套筒与开口接头的组合结构，是解决同轴部件快速装拆、定位锁止需求的核心连接件，常见于中小型机电设备内部油路、气路的可拆卸段，以及需要频繁维护的传动杆系对接位置，不需要额外焊接或者过盈压装，就能实现可靠的轴向与周向固定，大幅降低现场维护的拆装难度。从全剖视的结构细节来看，整个组件以套筒作为主体承载基体，内孔加工有对应配合段的公差带，一端为适配外接管路或者杆件的插入腔，另一端通过开口结构配合销接组件实现锁止，开口槽的宽度、深度经过匹配计算，既保证销件插入后能完全填充配合间隙，避免连接后出现径向窜动，又不会因为开口过大削弱套筒本体的结构强度，在承受额定轴向拉压载荷时，开口位置的应力集中系数控制在材料许用范围内。

　　设计过程中优先考虑了装拆的便捷性，销件采用带圆弧端头的圆柱销结构，插入端做了小角度倒角导向，不需要专用工装，借助普通手锤或者顶压工具就能完成装配，拆卸时只需要从销件另一端顶出即可分离两个对接部件，对于需要定期拆解检查内部密封件、更换易损件的连接部位，这种结构相比螺纹连接、法兰连接的操作效率提升明显，也不会出现螺纹锈蚀后无法拆解的问题。从安装边界来看，套筒的外圆直径根据对接管路或者杆件的通径、载荷等级做了匹配设计，整体轴向长度控制在满足配合深度、销接锁止长度的最小范围内，不会占用过多的设备内部安装空间，外圆表面没有多余的凸起结构，安装时可以直接穿入设备的安装预留孔，或者通过管夹固定在安装支架上，相邻部件的安装避让距离只需要预留出销件的装拆操作空间即可，不需要额外预留大尺寸的操作工位。

　　结构细节上，套筒内部的配合段做了分级设计，靠近开口端的位置设置了定位台阶，对接部件插入后会抵靠在台阶面上实现轴向定位，保证每次装配的插入深度一致，避免出现插入不到位导致的连接强度不足，或者插入过深顶坏内部密封结构的问题；开口槽的位置与销孔完全同轴，销件穿过套筒和对接部件的对应孔位后，能同时限制两个部件的轴向相对位移和周向转动，在存在小幅振动的设备运行工况下，销件不会因为振动出现松脱，配合面之间也不会出现相对微动磨损。

　　在实际选型应用时，这类接头结构适配的工作压力、载荷范围可以通过调整套筒壁厚、销件直径来灵活适配，不需要大幅改动整体的安装尺寸，对于同系列不同参数的设备，可以通过少量尺寸调整实现通用化设计，减少零部件的种类，降低生产加工和备件存储的成本。加工层面，套筒的内孔、外圆都可以采用常规车削工艺完成加工，开口槽通过铣削加工即可成型，销孔采用钻铰工艺保证尺寸精度和位置度，所有加工工序都不需要特殊的专用设备，普通机械加工车间就能完成量产，加工后的零件配合精度容易保证，装配后的同轴度误差可以控制在较小范围内，避免对接后出现管路偏斜、杆件传动卡滞的问题。在密封需求的应用场景下，只需要在套筒内孔的对应位置加装密封圈槽，配置适配的O型密封圈就能实现介质密封，不需要改动整体的连接锁止结构，拓展性较强，既能用于无密封要求的杆件传动连接，也能用于有压力要求的流体管路连接。
