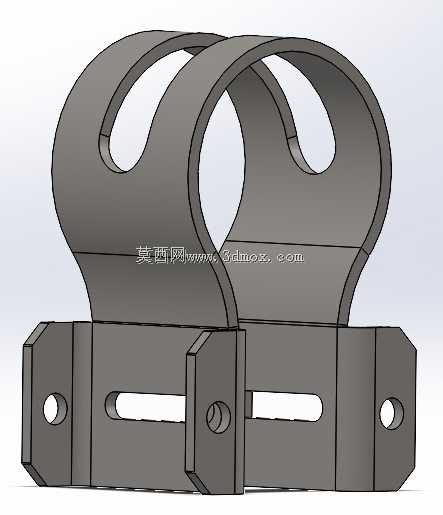

双抱箍式管道固定支撑安装构件

这类双抱箍结构的管道支撑件，在工业现场的管路排布作业中应用十分广泛，不管是车间内的压缩空气管路铺设、液压站的油路管线固定，还是小型电力配套设备的冷却水管路安装，都能见到这类构件的身影。和传统单抱箍支架相比，双环并行的结构能更好地适配并排敷设的同管径管路，避免单支架逐个安装带来的排布不齐、固定点间距不一致的问题，尤其适合两根并行管线需要同步固定、保持相对位置精度的安装场景。

从实际使用功能来看，这个构件的核心作用是抱紧圆形管路外壁，将管路载荷传递到安装基面，同时限制管路在运行过程中的径向窜动与轴向位移，避免管路因为设备运行振动、介质流动冲击出现接头松脱、管壁磨损的问题。抱箍内侧的圆弧面完全贴合管道外壁，接触面积比窄边抱箍更大，单位面积的压紧应力更小，不会在薄壁管道外壁留下压痕，也能降低长期使用后抱箍松脱的概率。底座部分的安装孔做了长圆孔设计，现场安装时可以在一定范围内调整固定位置，抵消安装基面的孔位加工误差，不用在现场重新扩孔或者配焊，能大幅缩短现场安装的调整时间。

设计这类构件的时候，首先要根据目标适配的管道外径确定抱箍的内圆弧直径，通常预留0.2到0.5毫米的间隙，方便安装时套入管道，同时保证抱紧后不会出现旷量。抱箍上方的开口槽是为了适配紧固件的安装空间，穿入螺栓收紧时，两个抱箍臂可以产生微量弹性变形，牢牢箍住管道表面，不会因为管壁的微小尺寸公差出现抱紧力不足的问题。底座的折边结构做了加强处理，避免螺栓拧紧时底座出现变形，保证支撑面和安装基面完全贴合，不会出现安装后支架歪斜的情况。两个抱箍之间的连接筋板做了等厚设计，既保证两个抱箍的相对位置精度，也能提升整体结构的抗扭刚度，当管路受到侧向冲击力时，不会出现两个抱箍错位的问题。

从安装边界尺寸来看，这类支架的整体宽度由并排管道的中心距决定，通常适配的管道中心距比管道外径大3到5毫米，避免两根管道安装后出现外壁干涉。底座的安装孔中心距要匹配常用的型材安装面尺寸，比如适配40系列工业铝型材安装时，孔位要对齐型材的中心槽，不用额外加装过渡连接板。抱箍的高度要保证管道安装后，管壁和安装基面之间留有足够的间隙，方便管路保温层的敷设，也能避免管壁和安装基面直接接触产生电化学腐蚀。长圆孔的长度通常设置为10到15毫米，足够覆盖现场安装时的孔位偏差，同时不会因为孔过长降低底座的结构强度。

在实际选型使用时，还要根据管路的运行工况调整构件的板材厚度，低压常温的水管路可以选用较薄的板材降低成本，高压油路或者有振动的管路则要选用更厚的板材，同时在抱箍和管道之间加装橡胶减震垫，进一步降低振动传递。这类支架的结构没有多余的复杂曲面，钣金折弯加焊接即可成型，加工工艺简单，适合批量生产，在各类管路安装项目中能有效降低施工成本，提升管路排布的整齐度与长期运行稳定性。
