FRC赛事带评分组件传动斜坡竞技机器人

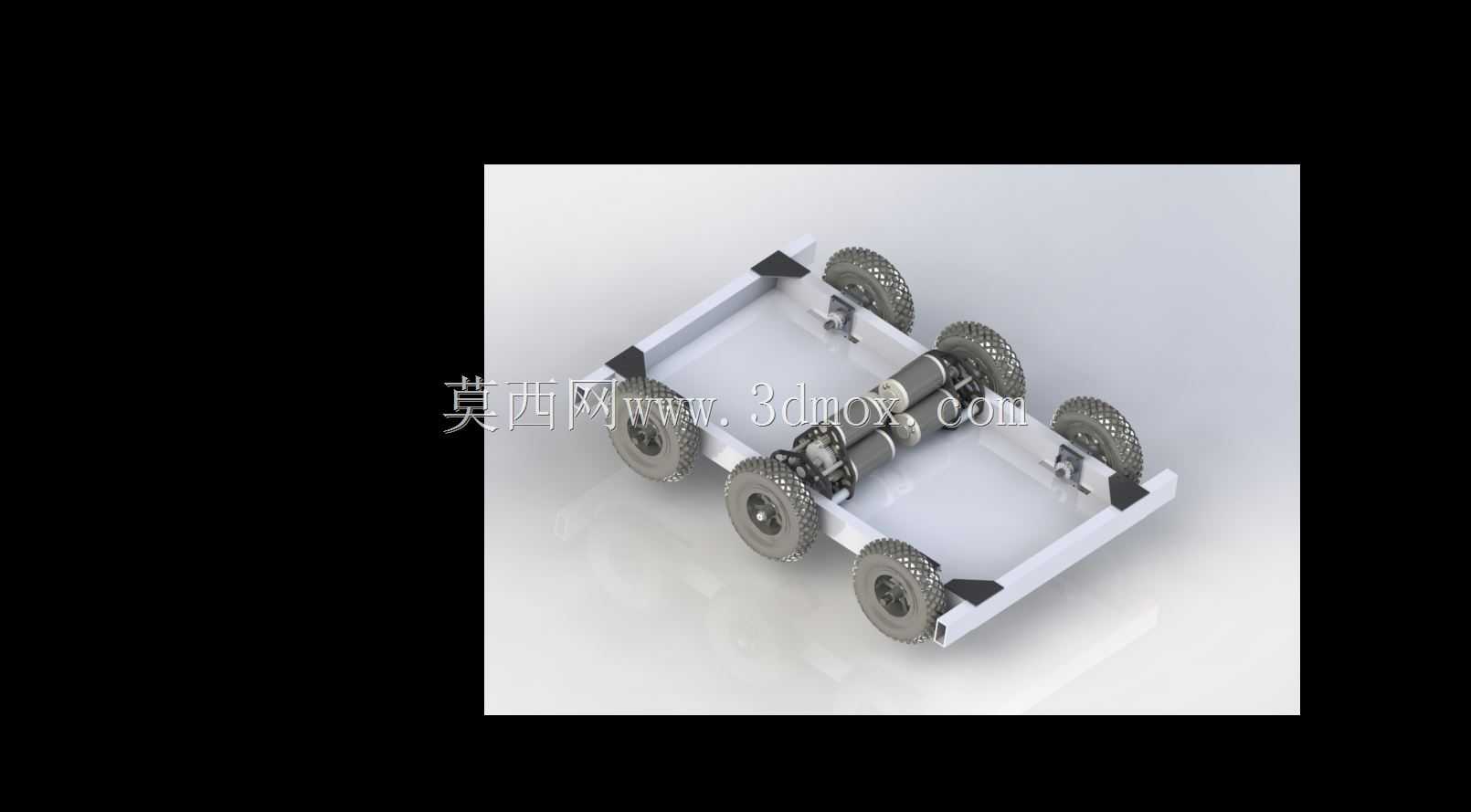

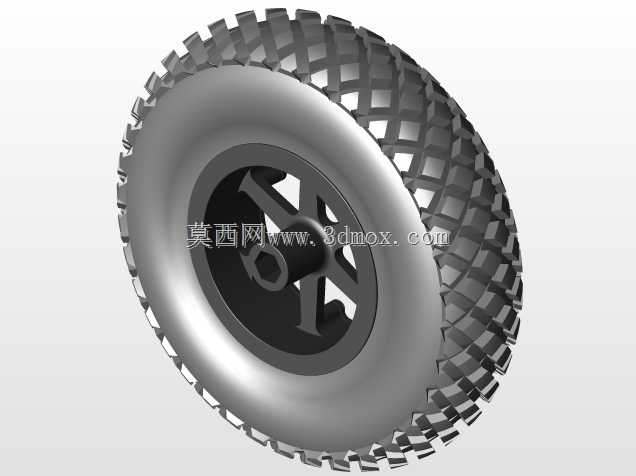

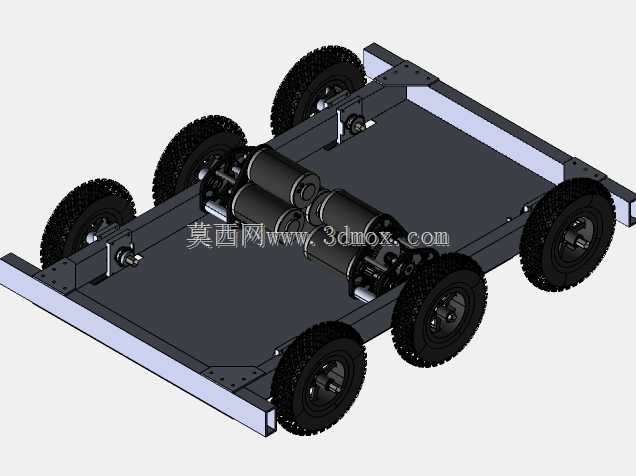

　　该竞技机器人面向青少年工程实践赛事场景开发，核心用途是在指定竞技场地内完成物料转运、坡道搭建、任务点位交互等系列竞技动作，整套结构围绕赛事规则的任务边界做定向适配，没有冗余的功能堆砌。从结构布局来看，底盘采用双侧浮式轮组搭配侧边缓冲护条的设计，轮组安装座预留了足够的摆动间隙，可在场地内的不平整拼接地面、小幅度障碍区域保持轮面与地面的有效接触，避免单侧轮悬空导致的动力损失；侧边的圆柱形缓冲护条采用模块化快装结构，碰撞后可快速拆卸更换，护条突出底盘主体的尺寸经过反复校核，既能够吸收侧向碰撞的冲击力，又不会超出赛事规定的设备初始外廓尺寸边界，避免赛前检核不合格。

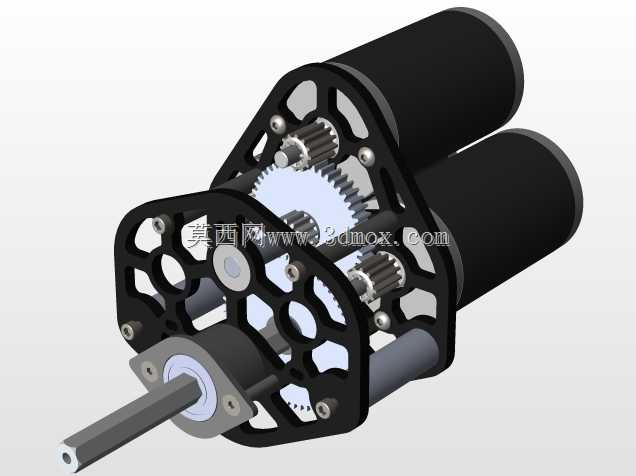

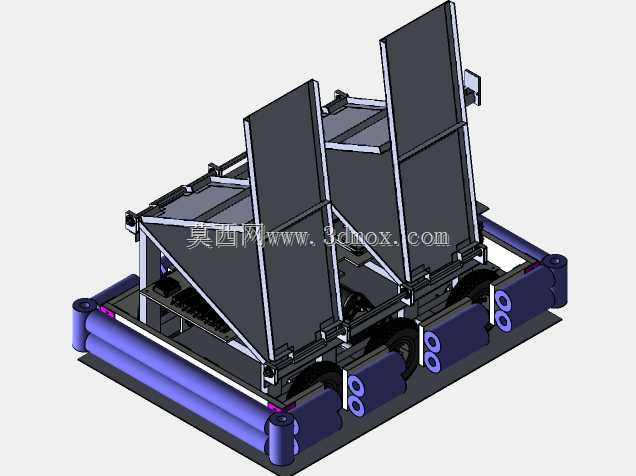

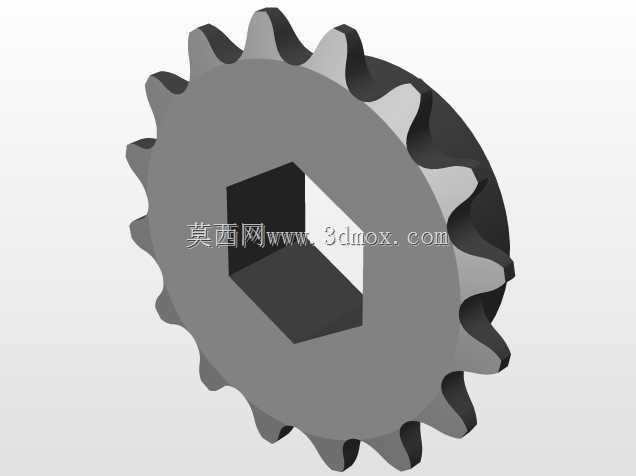

　　上部的双立板斜坡组件是核心功能部件，两块立板通过底部的铰接支座与底盘框架连接，立板表面做了防滑纹理处理，可作为物料输送的导向面，也可在特定任务环节展开形成供其他设备通行的过渡坡道；立板背部设置了交叉式加强筋结构，在控制整体重量的前提下保证立板承受侧向载荷时的形变量控制在允许范围内，不会因为重载出现板面弯折影响任务执行。传动系统采用分区域动力分配设计，行走轮组的动力通过底盘中部的传动链传递，每个轮组独立配置张紧调节结构，维护时无需拆解整个底盘框架即可调整传动张紧度；斜坡组件的动力输出端设置了扭矩限制结构，当立板转动过程中碰到障碍物或者到达极限位置时，扭矩限制器会自动打滑，避免动力部件堵转烧毁。

　　整套设备的安装边界严格遵循赛事的尺寸约束，初始收拢状态下所有部件均不超出底盘外廓的垂直投影范围，展开状态下斜坡的最大伸出长度、倾斜角度都经过运动仿真校核，不会出现运动干涉，也不会超出场地的任务区域边界。从设计思路上看，整套结构优先考虑赛事场景下的快速维护需求，所有易损件都采用标准件或者快拆结构，不需要专用工具即可完成更换；框架主体采用标准工业铝型材拼接，不需要定制复杂的焊接工装，加工门槛低，适合学生团队在有限的加工条件下完成制作；重心位置经过反复调整，布置在底盘几何中心偏下的位置，在坡道展开、物料承载的工况下都不会出现倾翻风险，侧倾稳定角满足赛事过程中急停、转向的动态稳定性要求。

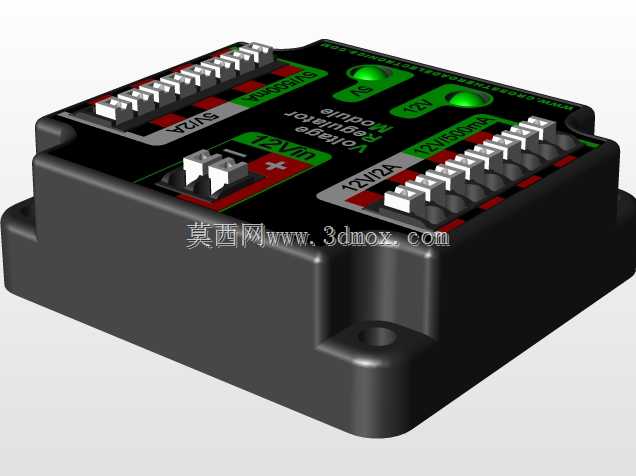

　　设备的电气元件安装位全部预留了走线槽与固定孔位，布线时可沿着底盘框架的型材槽内布置，避免运动部件剐蹭线路，同时所有电气接口都布置在底盘侧方的易操作位置，赛前调试、故障排查时不需要掀开上部的结构盖板即可快速插拔检测。
