FRC赛事4293队2023竞技机器人皮埃尔

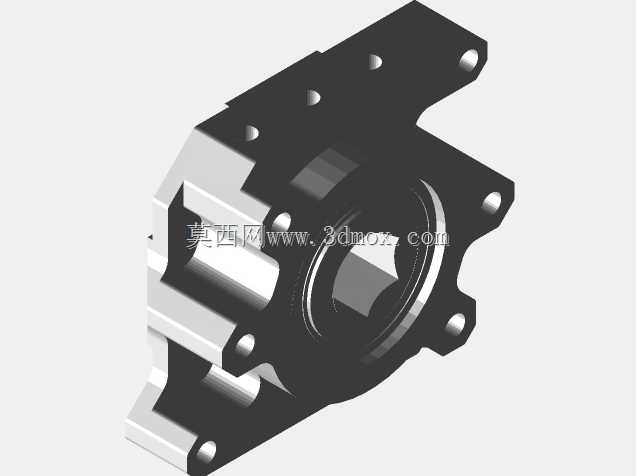

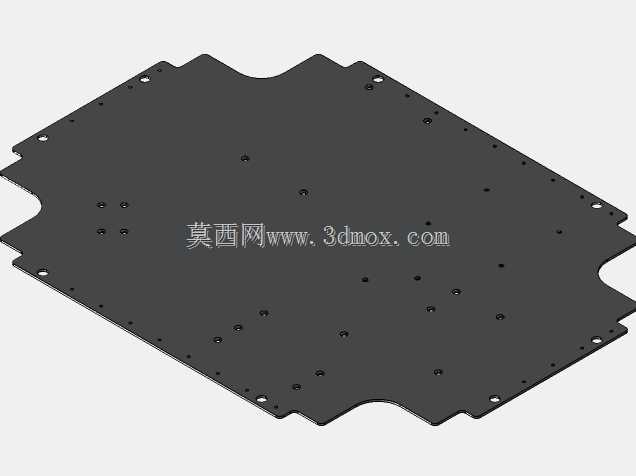

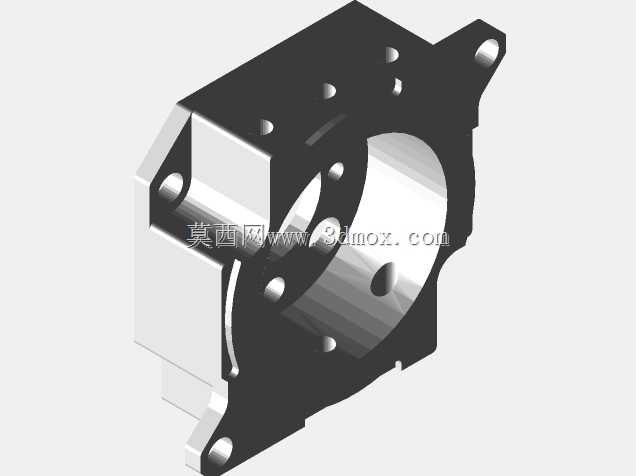

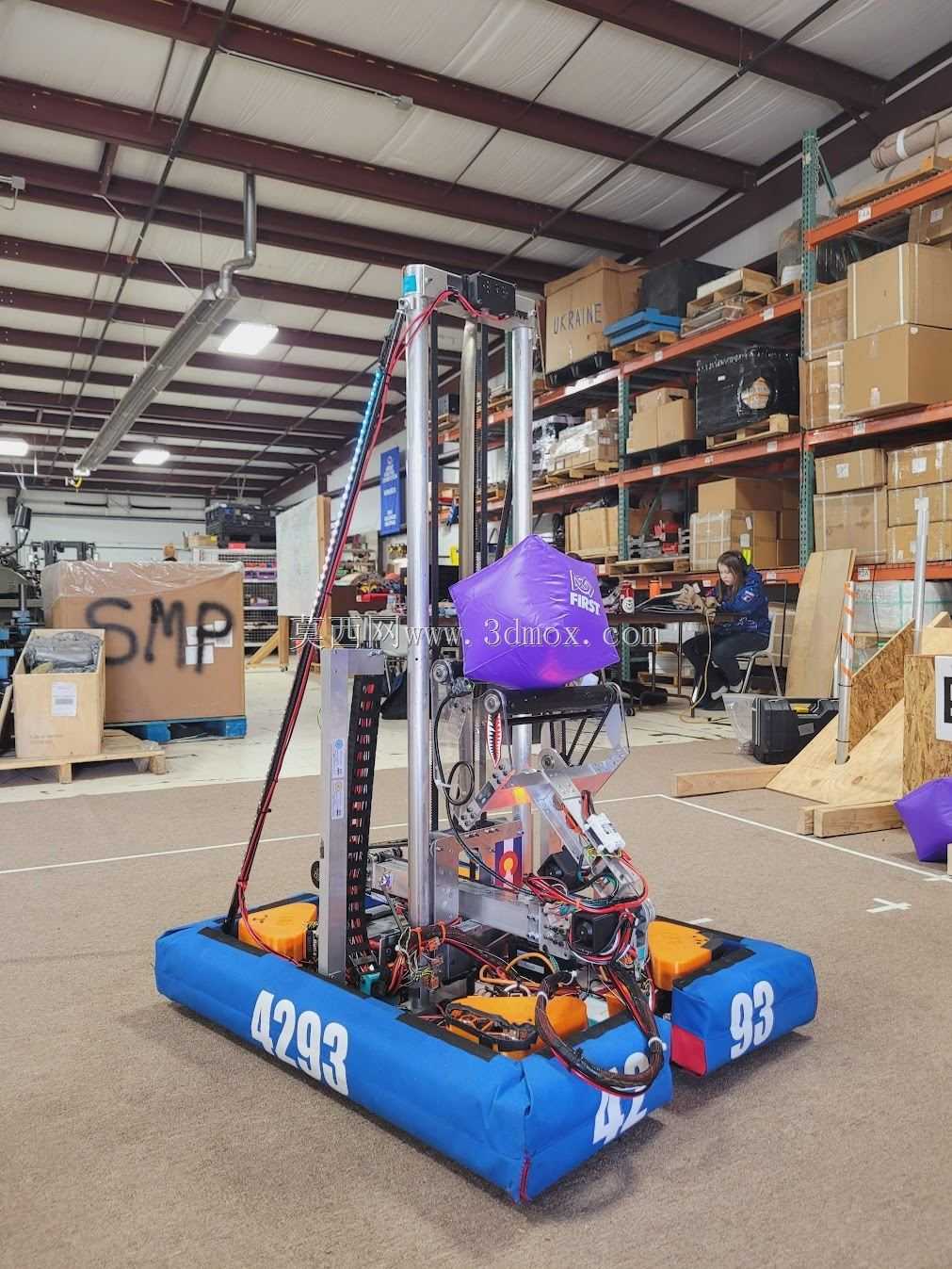

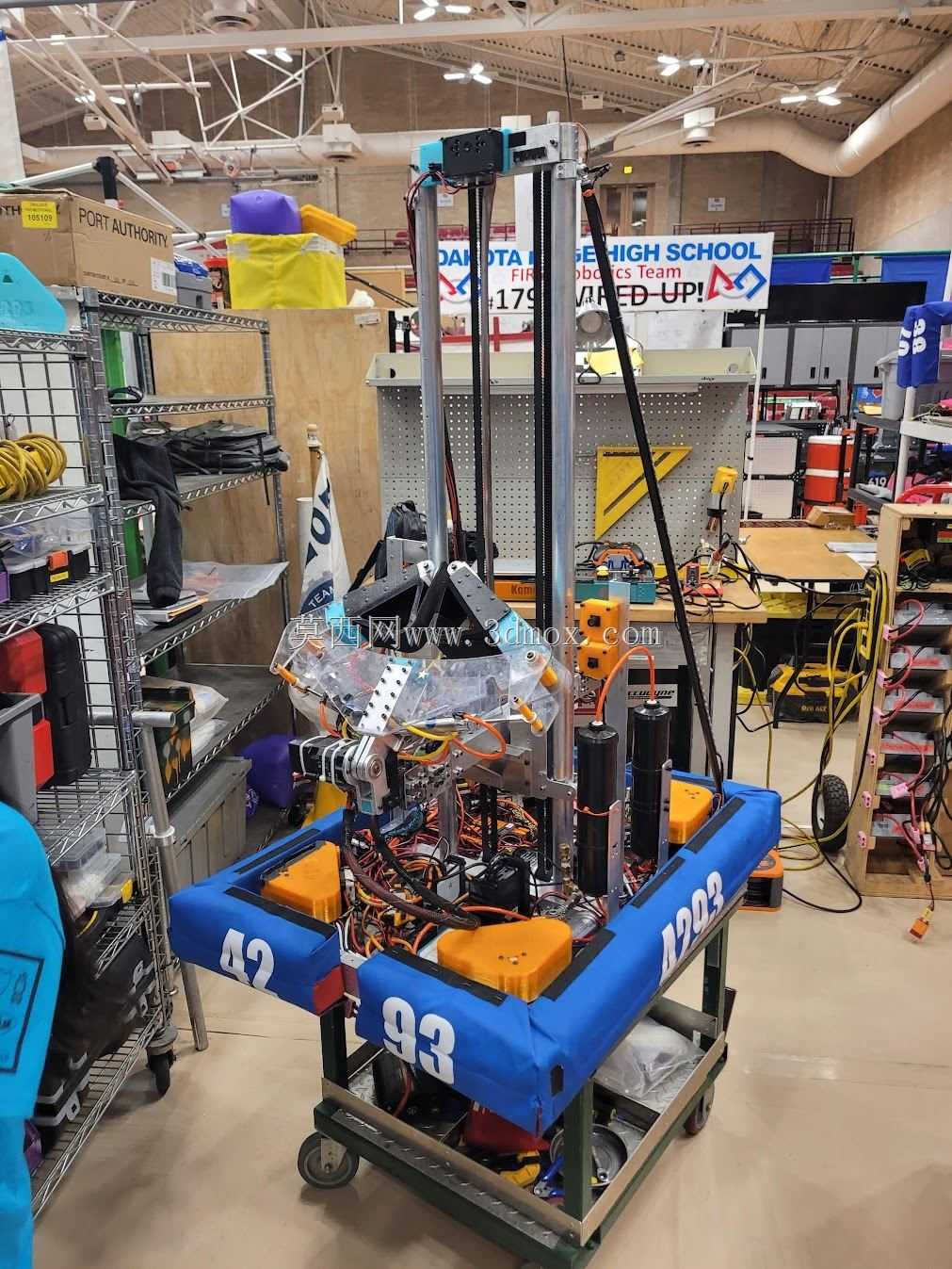

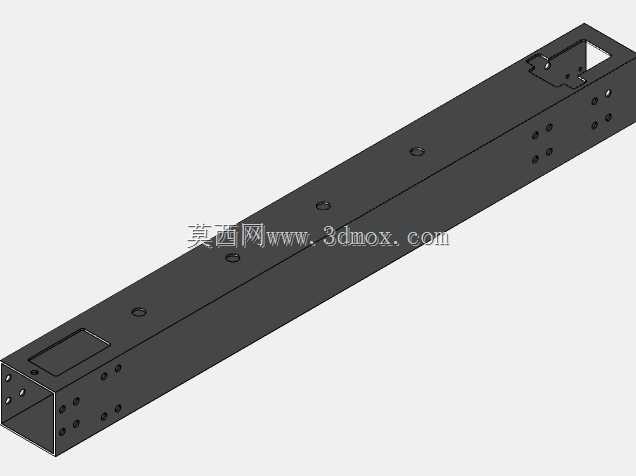

　　这套竞技机器人结构方案，核心面向青少年机器人对抗赛事的实战场景设计，整体采用分层布局思路，底部为轮式移动承载平台，中部布置电气控制与动力元件，上部集成作业执行机构，所有结构件的安装边界都经过赛事规则校验，避免出现尺寸超限、突出物违规的问题。底盘部分选用Swerve Drive轮组作为移动单元，搭配Mk4i模块实现全向移动能力，轮组安装座采用铝型材拼接加工，每个轮组的转向与驱动动力独立分配，可实现原地转向、斜向平移等复杂移动动作，底盘框架四周包裹缓冲防撞层，采用硬质泡棉外包耐磨织物的结构，安装位置与底盘框架上沿齐平，既可以在对抗碰撞中吸收冲击能量，也不会遮挡上部作业机构的运动路径，底盘内部预留了电池、气动回路、控制模块的安装位，所有线束都沿框架内侧的走线槽布置，避免运动过程中出现线束拉扯、剐蹭的问题。

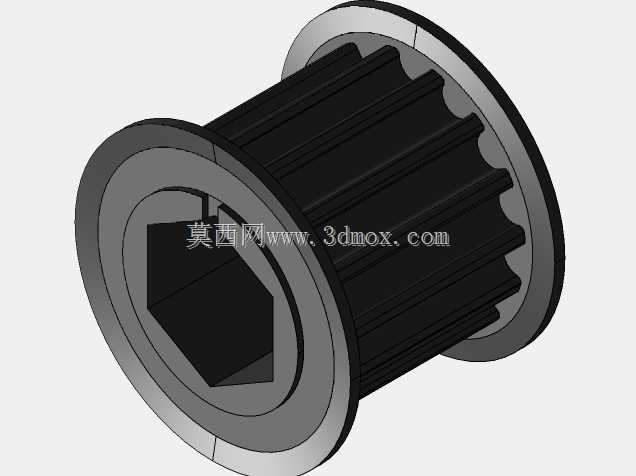

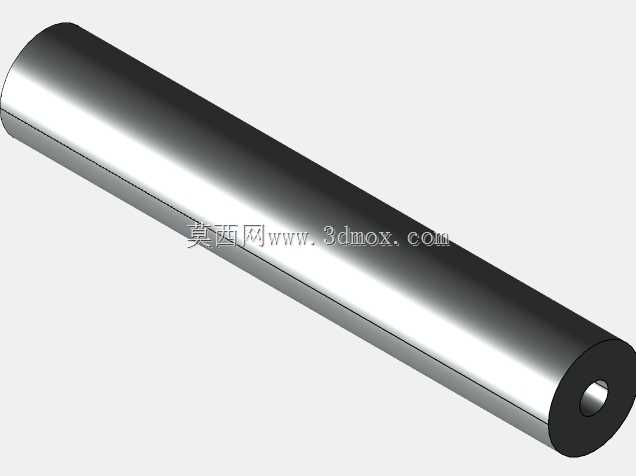

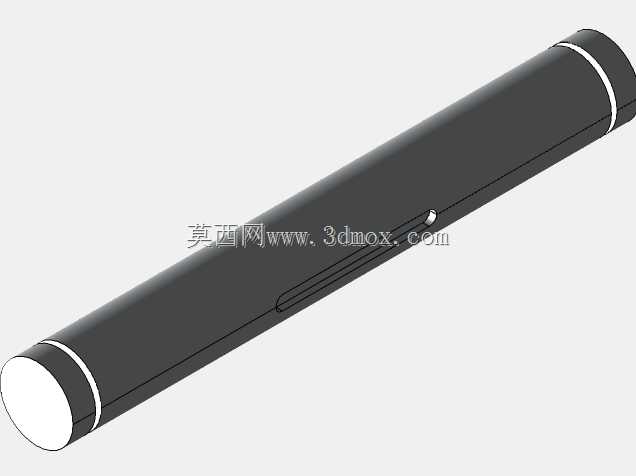

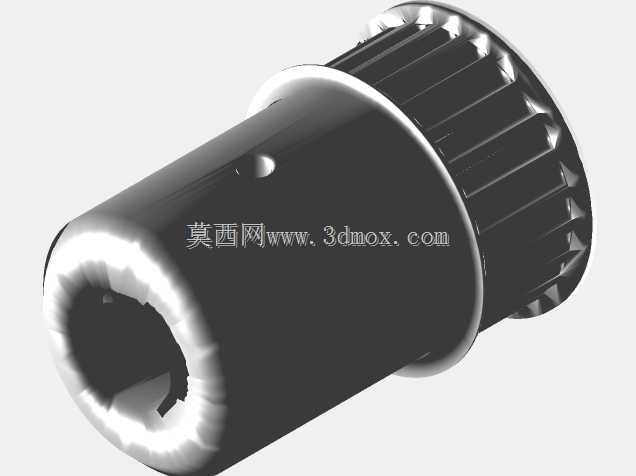

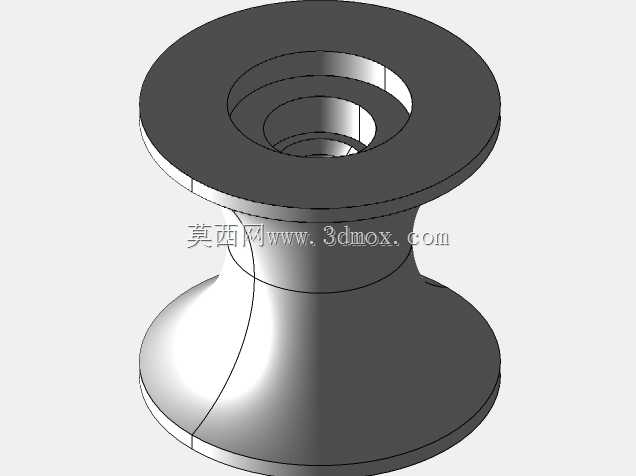

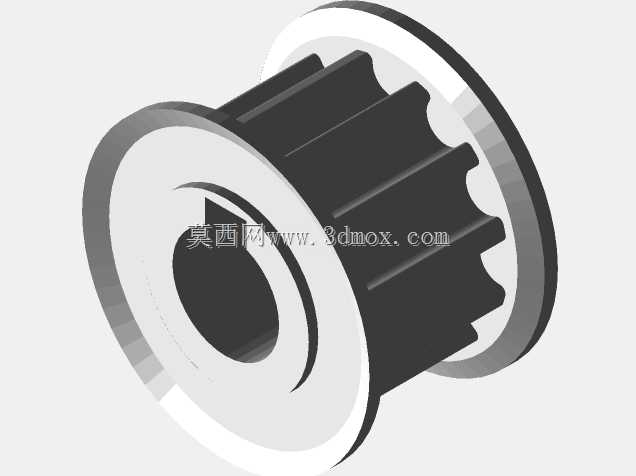

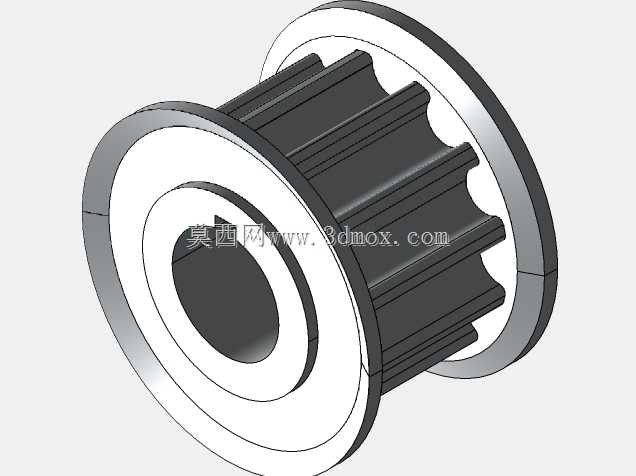

　　上部作业机构采用双线柱升降结构作为主承载框架，两根线性导柱垂直固定在底盘后部的安装座上，升降滑台通过直线轴承与导柱配合，传动部分采用同步带加滚轮的导向结构，升降行程覆盖赛事道具的拾取、放置高度区间，滑台前端搭载三级伸缩臂结构，每级臂段之间采用线性导轨配合限位，伸缩动力由拉索与复位弹簧组合提供，可在伸出时达到最大作业半径，收回时完全收纳在升降滑台的轮廓范围内，不会额外占用横向空间。伸缩臂末端安装气动驱动的夹爪机构，夹爪指面采用防滑纹理设计，开合行程匹配赛事常用道具的外形尺寸，气动回路的电磁阀、储气罐都固定在升降滑台的下部安装位，随滑台同步升降，减少管路的活动段长度，降低气动管路磨损漏气的风险。

　　整体结构的设计过程中，优先考虑赛事场景下的维护便捷性，所有易损件都采用快拆安装结构，轮组、夹爪、传动带等部件无需拆解主体框架即可完成更换，各机构的运动行程都做了硬限位设计，避免程序误操作导致的结构硬碰撞，电气元件的安装位置都做了绝缘与防松处理，适配对抗赛事中频繁冲击、振动的使用环境。结构的重心经过配平计算，在升降机构升至最高位置、伸缩臂完全伸出的极限状态下，整机重心依然落在底盘轮组的支撑多边形范围内，不会出现侧翻风险，所有外露的结构边缘都做了倒角处理，符合赛事的安全规范要求，气动回路的压力值设置在元件额定工作压力的安全区间内，同时配备压力安全阀，避免回路超压导致的元件损坏或安全问题。

　　这套结构方案既可以作为同类型竞技机器人的设计参考，也可拆解为独立的功能模块，适配不同赛事规则下的机器人改造需求，各部件的安装孔位、连接尺寸都做了通用化设计，可直接替换不同规格的动力元件、执行机构，快速衍生出适配不同任务需求的变体机型。
