第三代Echo Dot带QRCode适配底座结构设计

日常做消费数码周边结构设计时，这类带定位功能的智能音箱适配底座是很常见的项目，核心要解决的是设备放置稳定性、扫码识别便利性以及桌面空间整合的问题。先从实际使用场景来看，这款适配结构主要面向桌面固定使用的智能语音终端，常见于家庭书桌、办公工位、酒店客房床头柜这类场景，用户在放置Echo Dot第三代设备时，既需要保证音箱不会因为桌面磕碰、线材拉扯出现移位滑落，又要让配套的QRCode识别区域处于合适的扫描角度，方便用户快速完成配网、功能绑定这类操作，不用反复挪动设备找码。

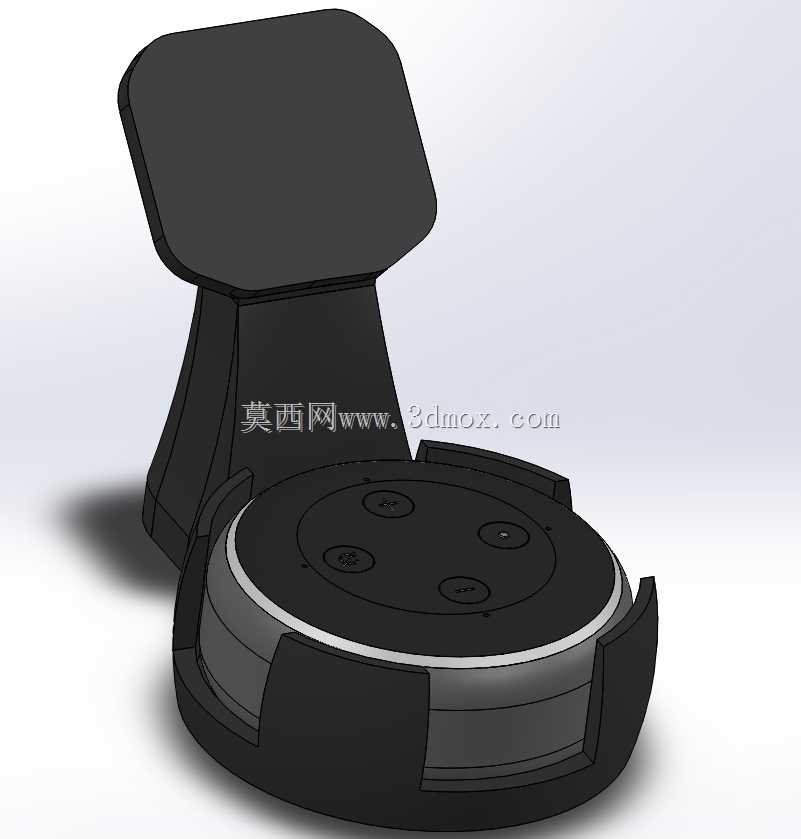

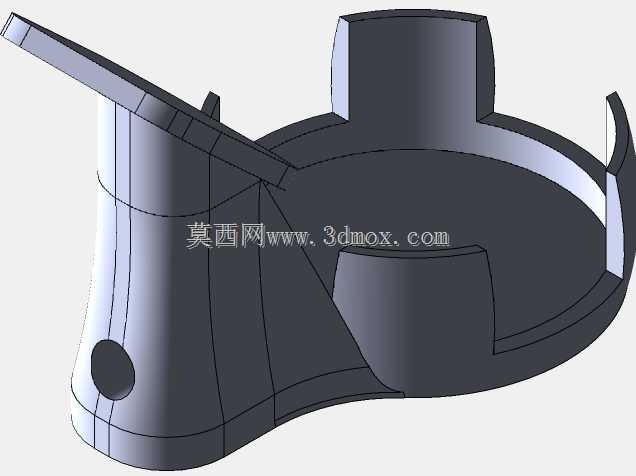

从功能特性上拆解，整个结构分为上下两个功能区段，下部是设备承托仓，做了和Echo Dot第三代机身轮廓完全匹配的围边结构，围边高度刚好卡在机身中下部的防滑圈位置，不会遮挡机身顶部的按键拾音区域，也不会挡住机身侧面的出声孔，保证语音拾音和播放效果不受影响；承托仓内侧预留了0.3mm的装配间隙，既可以轻松放入取出设备，也能避免长期插拔刮花音箱外壳。上部是倾斜的QRCode承载面板，面板倾角设置在62度，这个角度是经过实际扫码测试确定的，用户站在桌前或者坐在工位上，手机拿在常规操作高度时，不需要刻意调整角度就能快速扫到面板上的二维码，不会出现反光、角度偏斜导致识别失败的问题；面板和下部承托结构之间用渐变的支撑柱连接，支撑柱做了内凹的流线造型，既减少了整体的材料用量，也能让结构重心落在承托仓的中心位置，不会因为上部面板的重量出现前倾翻的情况。

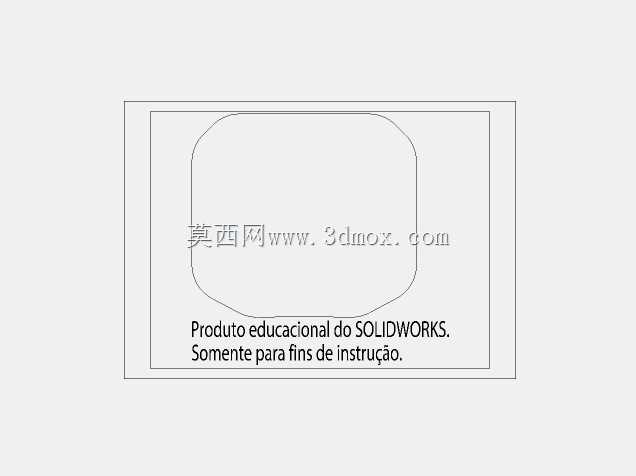

设计过程中首先要确认的是安装边界尺寸，Echo Dot第三代本身的直径是99mm，机身高度43mm，所以下部承托仓的内圈直径设置为100mm，围边高度15mm，刚好卡在机身腰线位置，不会过高影响设备散热；上部承载面板的尺寸是85mm*85mm，边缘做了R8的圆角处理，和整体圆润的设计风格统一，面板表面预留了0.2mm的下沉区域，用来粘贴印刷好的QRCode贴纸，下沉深度刚好和普通铜版纸贴纸的厚度匹配，粘贴后表面和面板齐平，不会出现边缘起翘的问题。整个底座的底部预留了3mm宽的防滑胶条安装槽，胶条沿底部外沿布置，接触桌面的摩擦力足够应对日常的线材拉扯，不会轻易移位；同时底部中心位置预留了走线缺口，音箱的充电线可以从缺口位置穿出，顺着桌面边缘走线，不会让线材在底座下方堆积导致放置不平。

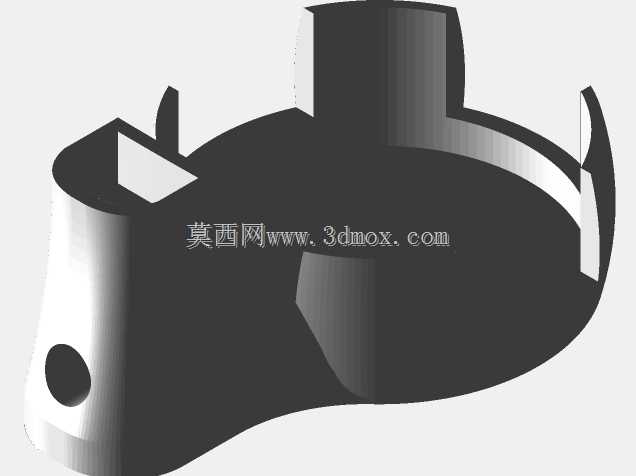

结构细节上，承托仓的围边做了1.5度的拔模斜度，方便注塑生产时脱模，所有外露的棱边都做了R1的圆角处理，没有尖锐的边角，避免用户拿取时刮手。支撑柱和上下两部分的连接位置做了2mm的圆角过渡，减少应力集中，就算日常使用中偶尔有磕碰，也不会在连接位置出现断裂的情况。整个结构的壁厚统一设置为2mm，对于ABS材质的注塑件来说，这个厚度既能保证足够的结构强度，也不会出现缩痕、翘曲这类注塑缺陷，生产时的成型周期也比较合理。另外在设计时特意考虑了和QRCode的配合，面板的倾斜角度除了适配扫码视角，也避开了室内顶灯的直射反光角度，常规室内光照下，二维码表面不会出现明显的反光光斑，识别成功率能保持在较高水平；同时面板位置和音箱顶部的按键区域保持了足够的安全距离，用户按压音箱按键的时候，不会碰到上部的面板，操作手感不会受影响。

从实际使用的适配性来看，这个结构不需要对原有Echo Dot设备做任何改装，直接把设备放进承托仓就能使用，不需要额外的固定卡扣或者粘胶，取下设备也不会留下残胶，对于用户来说使用门槛很低。整体放置在桌面上时，占用的桌面投影面积比单独放置音箱加二维码立牌减少了近40%，能有效节省桌面空间，对于工位面积不大的办公场景或者床头柜这类狭小空间来说实用性很强。结构的整体高度控制在110mm，不会遮挡显示器下方的视线，放在桌面也不会显得突兀，和周边的数码配件风格能很好地融合。
