Gaggia Unica意式全自动咖啡机结构数模

　　在商用连锁咖啡门店的后场操作区、便利店鲜食区的饮品操作台、高端家用厨房的餐边柜布置场景中，全自动意式咖啡机的三维结构数模，是开展设备布局规划、操作工位人机工程校核、配套供水供电点位预留、周边耗材收纳空间设计的核心参考依据。这款对应Gaggia Unica机型的结构数模，还原了设备从外部操作界面到内部核心功能模块的完整装配关系，可直接用于不同场景下的设备适配性验证，避免现场安装时出现尺寸干涉、操作动线冲突等实际工程问题。

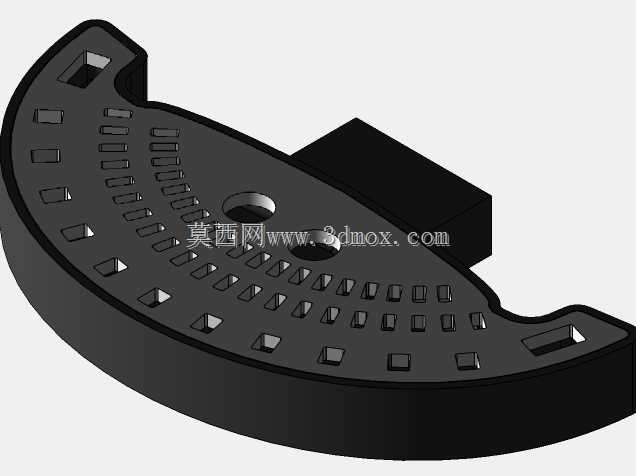

　　从设备实际用途来看，该机型定位兼顾轻商用与高端家用场景，可完成咖啡豆研磨、粉饼压制成型、高压热水萃取、蒸汽打奶泡等全套意式咖啡制作流程，数模中完整还原了正面操作区的按键布局、显示屏安装位、蒸汽棒的摆动行程范围、底部接水盘的抽拉轨迹、顶部咖啡豆仓的开盖角度，在做操作台布局设计时，可直接通过数模模拟操作人员的操作动作：调整蒸汽棒角度打奶时的手臂活动范围、抽取接水盘清理废水时的手部操作空间、顶部补充咖啡豆时的开盖避让距离，这些细节的还原能有效避免后期实际使用时出现操作卡滞、空间不足的问题。

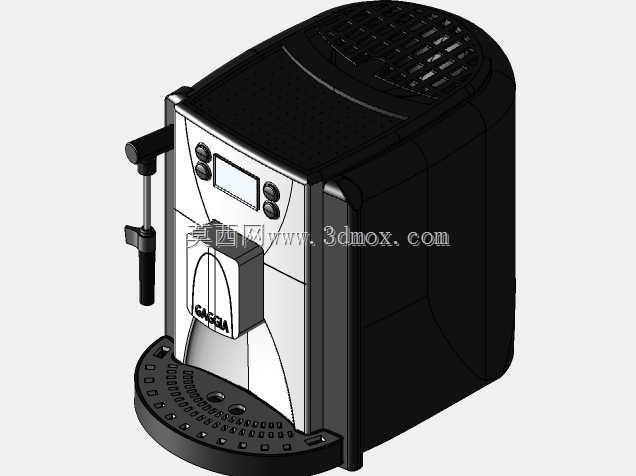

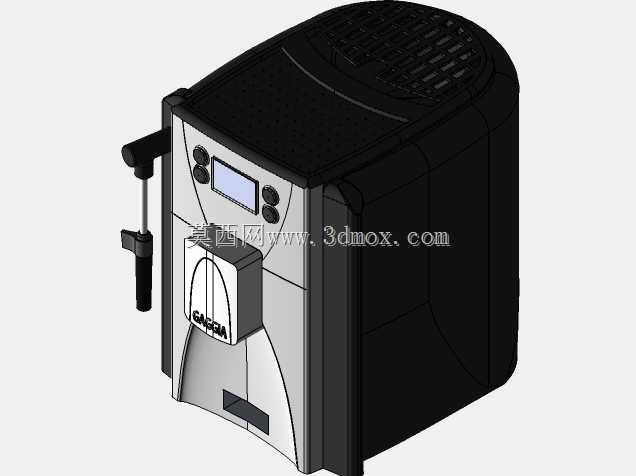

　　数模的设计思路以近似工程测绘为基础，没有完全复刻原厂的所有细小工艺特征，而是优先保留对结构布局、安装适配有实际影响的核心尺寸与装配关系：机身整体采用近似圆角立方的造型，背部为平整立面可直接贴墙放置，减少对操作台纵深空间的占用；正面操作区做了内凹倾斜设计，操作按键与显示屏的朝向符合站立操作时的视线角度，无需过度低头即可查看设备工作状态；蒸汽棒布置在机身左侧，向外延伸的长度与向下的摆动角度，匹配常用300-600ml奶缸的放置高度，打奶时奶缸可稳定放置在接水盘格栅上，无需额外手持托举。

　　从外形尺寸与安装边界来看，数模标注的机身整体占位可直接用于操作台开孔、点位预留的参考：机身底部的支撑脚分布范围决定了操作台的最小承重接触面积，接水盘抽出时的最大前伸距离决定了操作台前沿需要预留的操作净空，背部的进水口、电源线出线位的高度与横向位置，可直接对应墙面或台面下的供水接头、电源插座的安装点位，避免管线过度弯折影响使用寿命。机身侧面的散热格栅位置在数模中做了明确的特征还原，做嵌入式安装设计时，需要在格栅对应位置预留不小于50mm的通风间隙，避免设备工作时热量积聚影响内部元器件稳定性。

　　数模中对内部核心功能模块的位置做了等效还原：研磨组件位于顶部豆仓下方，重心靠近机身中心位置，可降低设备工作时研磨产生的振动；酿造单元位于机身中部正面后方，对应正面维护门的位置，日常清理酿造单元时的开门角度、模块抽拉轨迹在数模中可直接模拟，验证维护操作时是否会与周边的杯架、物料盒等配件产生干涉；锅炉与水泵组件位于机身下部靠近背部的位置，配重靠后可提升设备放置的稳定性，同时缩短背部进水口到锅炉的管路长度，减少管路存水影响出水温度稳定性。

　　对于开展商用饮品店整店设备布局设计、家用嵌入式厨电集成设计、咖啡机周边配套产品开发的结构工程师而言，这款数模可直接导入装配环境做干涉检查、人机工程验证，无需从零开始测绘整机外形，能大幅缩短前期方案设计的周期。数模中保留的所有活动部件的行程范围，都可用于模拟实际使用中的各种操作状态，比如蒸汽棒在最大外摆角度时是否会碰到旁边的糖浆架、接水盘抽出到最大位置时是否会与操作台边缘的挡水条产生干涉、豆仓盖完全打开时是否会碰到上方的吊柜底板，这些实际工程中容易忽略的细节，都可以通过数模在设计阶段提前验证规避，减少后期现场安装调试的整改成本。
