手动螺旋压紧式工装夹具结构设计

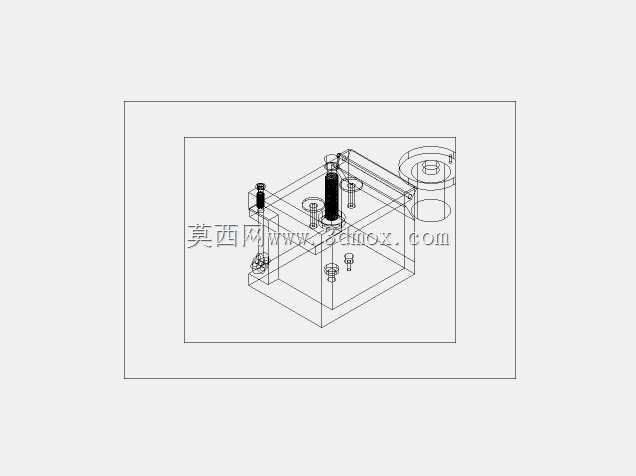

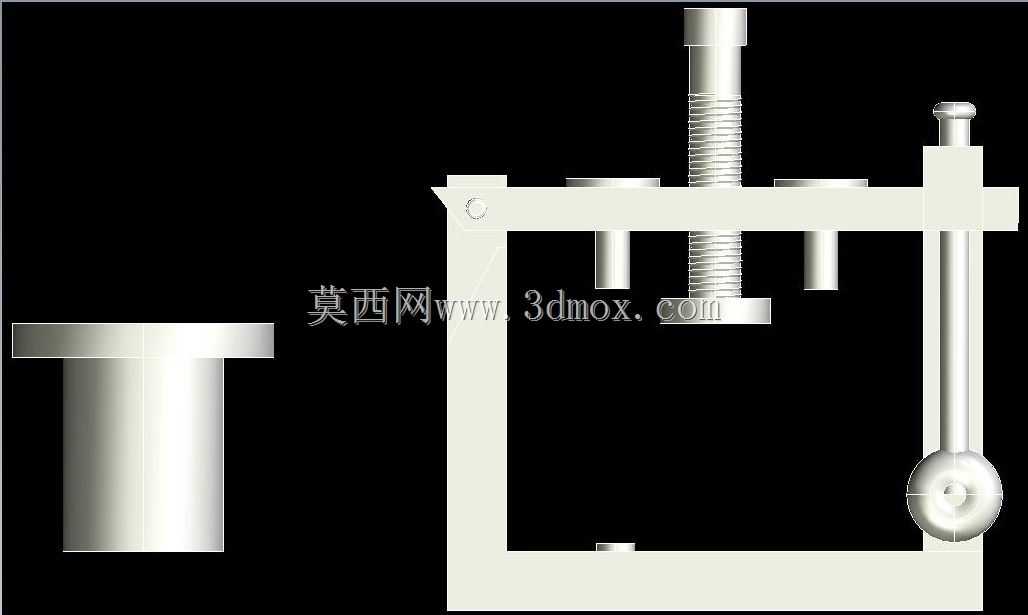

这款手动螺旋压紧夹具主要面向电子变压器生产环节的铁芯叠装、绕组预固定工序设计，也可适配小型五金件粘接、小零件钻孔定位等需要稳定夹持的轻载作业场景，在小批量多品种的生产线上，这类无需外接动力源的夹具能快速适配不同规格工件的装夹需求，减少工装更换的辅助时间。从结构功能来看，夹具采用C型开式框架作为承载主体，框架的上下横梁平行度控制在0.05mm以内，保证压紧过程中压头的运动方向与工作台面垂直，避免压偏导致的工件变形。核心的压紧执行件采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，自锁性能可靠，当施加在操作手柄上的力撤销后，螺纹副能自动锁止压紧状态，不会因为加工过程中的振动出现松脱，压紧力的调节范围可通过螺杆的旋入深度控制，针对不同厚度的工件，只需转动侧方的手轮即可调整压头的上下位置，操作行程覆盖0-60mm的工件厚度区间，能满足常规小型电源变压器的装夹高度需求。

设计过程中优先考虑了操作的便捷性与装夹的定位精度，框架左侧设置的固定定位挡块，能在工件放置时快速完成X方向的定位，压头两侧配套的两个辅助定位销可根据工件宽度调整伸出长度，实现Y方向的限位，避免压紧过程中工件出现侧向滑移。压头端面采用可拆卸的橡胶垫结构，既可以增大与工件表面的摩擦力，防止装夹打滑，也能避免刚性压头直接接触变压器绕组的绝缘层造成破损，针对不同材质的工件，还可以更换尼龙、铜质等不同材质的压头垫块，适配更多装夹场景。框架底部的工作台面预留了两个T型安装槽，可通过T型螺栓将整个夹具固定在工作台或者流水线工位上，安装孔的中心距为120mm，适配多数标准工装台的安装孔位，夹具整体的外形尺寸控制在180mm×120mm×220mm以内，占用工位空间小，不会对周边的焊接、绕线等作业造成干涉。

从实际使用的角度出发，这款夹具的所有运动部件都设计了防尘间隙，螺杆部位预留了润滑脂加注空间，日常维护只需定期在螺纹副处涂抹少量润滑脂即可，无需复杂的保养流程。框架主体采用6061铝合金加工而成，在保证结构强度的前提下控制了整体重量，单人即可完成搬运与工位调整，而螺杆与手轮部分采用45号钢调质处理，表面做发黑防锈处理，能承受长期反复的旋压操作而不会出现螺纹滑牙、变形等问题。在变压器生产的叠片工序中，使用这款夹具可以将铁芯叠片整齐压紧后再进行绑扎或焊接，相比手工按压的方式，能将铁芯的叠片整齐度提升30%以上，减少叠片错位导致的变压器空载损耗增加问题；在绕组浸漆工序中，也可以用该夹具将绕组压紧固定，避免浸漆过程中绕组松散。此外，该夹具的开式结构设计让工件的取放非常方便，操作人员可以从正面、侧面两个方向放置工件，对于带有引出线的变压器类工件，侧面的开放空间可以方便引出线的引出，不会出现压线损伤绝缘的问题。

在结构细节处理上，手轮的直径设计为50mm，操作人员单手握持即可轻松转动，根据螺纹导程计算，施加10N的手轮作用力即可在压头端产生约200N的压紧力，完全满足小型变压器装夹的力度需求，同时不会因为压力过大压坏硅钢片或者绕组骨架。框架的转角处都做了R3的圆角过渡，避免尖锐边角划伤操作人员，所有外露的金属端面都做了去毛刺处理，符合车间安全生产的要求。定位销与横梁之间采用间隙配合，配合间隙控制在0.02mm以内，既保证定位销可以灵活滑动调整位置，又不会因为间隙过大导致定位精度下降，每个定位销上都配有锁紧螺钉，调整到合适位置后拧紧螺钉即可固定定位销的位置，防止装夹过程中定位销移位。
