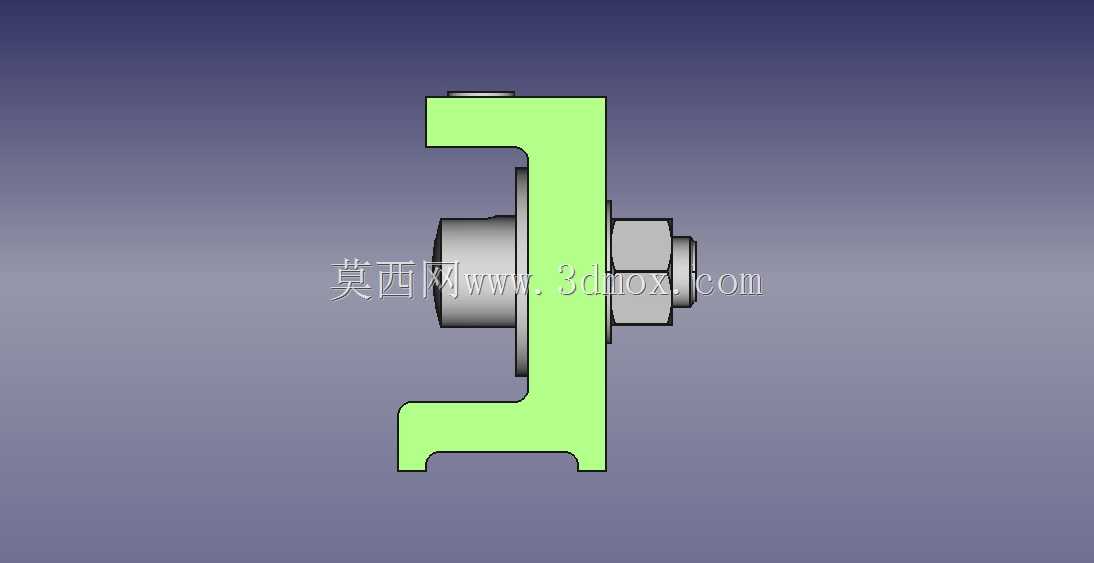

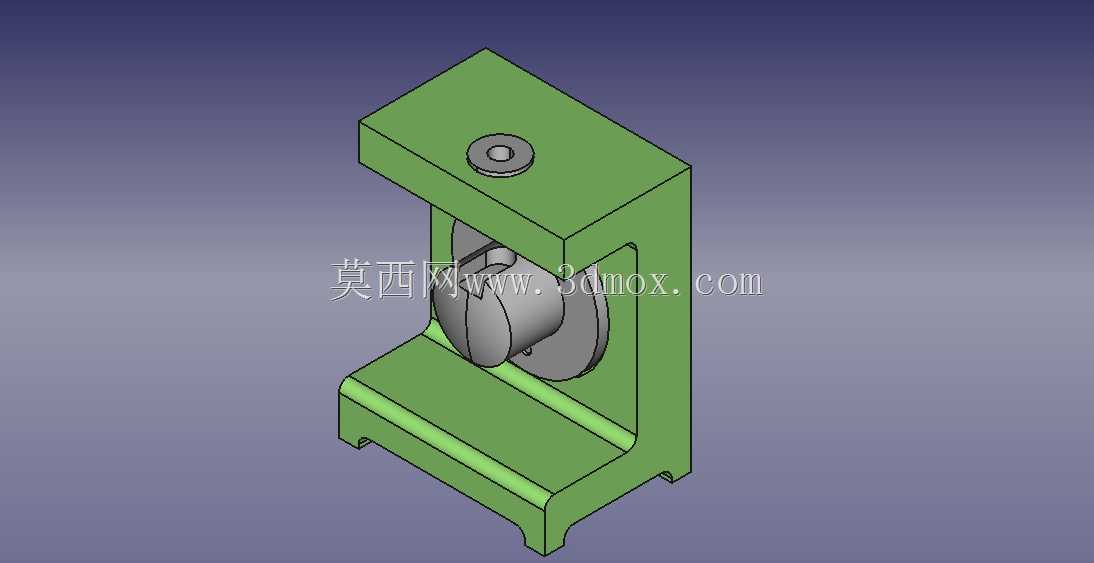

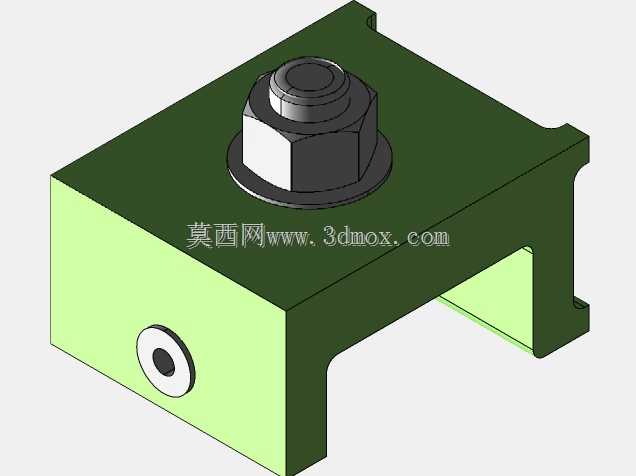

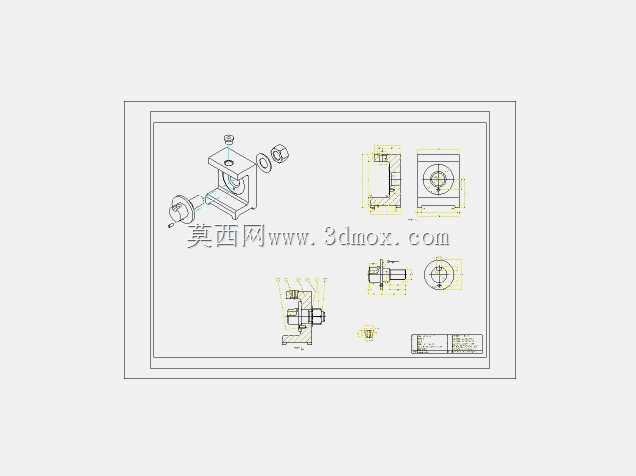

在环形类零部件的钻削加工场景中,这类工装主要解决薄壁环形件装夹易变形、钻孔位置度难保证的痛点,常见于小型环形铁芯、环形结构件的径向孔加工工序,适配台式钻床、小型立式加工中心的作业工位。整套工装采用C型开式机架结构,上下两个平行的安装基面通过立式支撑臂连为一体,底部基面预留了设备安装的槽型缺口,可直接通过T型螺栓固定在钻床工作台面,安装时无需额外制作过渡垫板,底部支撑脚的缺口宽度适配常规钻床工作台的T型槽间距,安装后机架的悬臂伸出量控制在合理范围,避免钻削过程中出现机架颤振影响孔壁粗糙度。

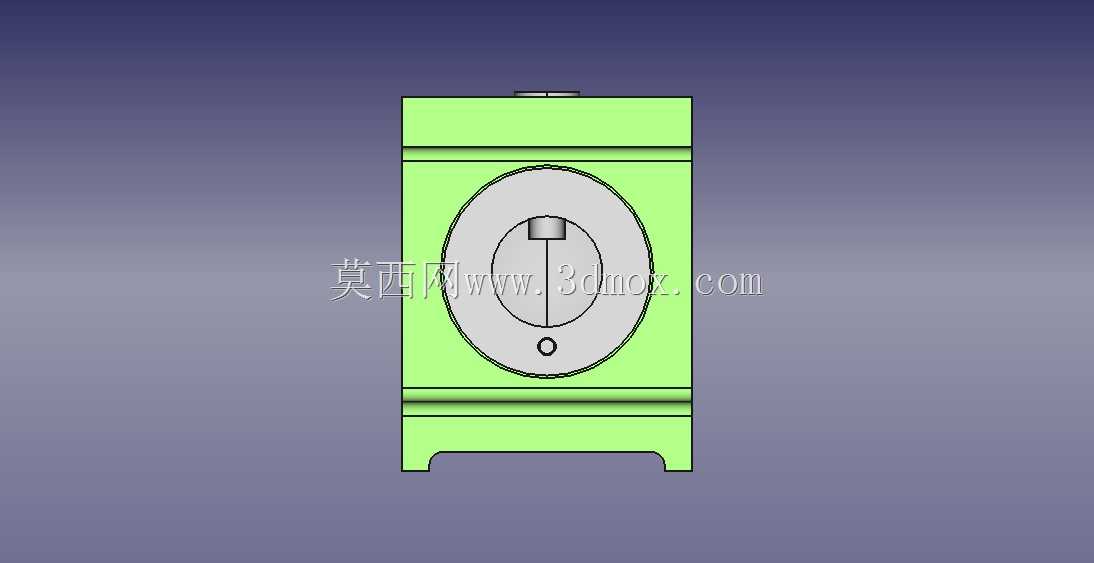

上部安装面中心设置了钻套定位座,预装的可换钻套能根据不同钻孔直径快速更换,钻套的内孔轴线与下部工件定位机构的中心保持严格同轴,径向跳动公差控制在0.02mm以内,保证钻头切入时不会出现偏摆,减少钻头折断的概率。下部的工件装夹区域采用双轮定位结构,两个平行布置的支撑轮从环形工件的内孔壁撑起工件,其中一个支撑轮带轴向限位台阶,防止工件钻削过程中出现轴向窜动,装夹时只需将环形工件套入两个支撑轮之间,依靠工件自身重力即可完成初步定位,无需额外的夹紧手柄操作,上下料的辅助时间比常规三爪卡盘装夹缩短60%以上,适合小批量环形零件的快速钻孔作业。设计时特意将C型机架的开口高度设置为可兼容最大外径120mm、厚度40mm以内的环形工件,支撑轮的中心距可通过后部的调节螺钉进行微调,适配不同内径的环形件装夹需求,调节范围覆盖内径50mm到100mm的常规环形工件尺寸。机架主体采用铸铁材质一体铸造成型后经时效处理,消除内应力避免长期使用后出现机架变形,支撑轮采用轴承钢淬火处理,表面硬度达到HRC58-62,长期与工件接触摩擦不会出现凹陷磨损,保证定位精度的持久性。
钻削作业时,钻头穿过上部钻套后直接接触环形工件的外壁,工件在支撑轮的支撑下可手动周向转动,方便在环形工件的不同圆周位置加工等分孔,转动时的阻尼感适中,不会出现工件自行转动导致孔位偏移的问题,加工完成的孔位周向等分精度可控制在±0.1mm以内,满足大部分电源变压器环形铁芯、小型环形法兰类零件的钻孔精度要求。整套工装的外形轮廓尺寸控制在长180mm、宽120mm、高260mm以内,占用工作台面空间小,可在小型台钻的有限工作台面上同时布置2-3套同类型工装,配合多工位作业提升加工效率。
结构上没有复杂的传动部件,日常维护仅需定期给支撑轮的转动轴加注润滑脂即可,没有易损的液压、气动元件,适合小型加工车间、维修班组的日常加工作业场景,即使是没有丰富工装操作经验的钻床操作工,也能在短时间内掌握装夹操作方法,不会出现装夹失误导致工件报废的问题。在实际加工测试中,针对厚度20mm的环形电工纯铁工件加工直径5mm的径向通孔时,钻套的导向作用可有效避免钻头入钻时的滑移,孔口的毛刺高度控制在0.1mm以内,无需后续额外的孔口倒角去毛刺工序,进一步压缩了单工件的加工工时。
