嵌入式安装圆形通风口组件结构设计

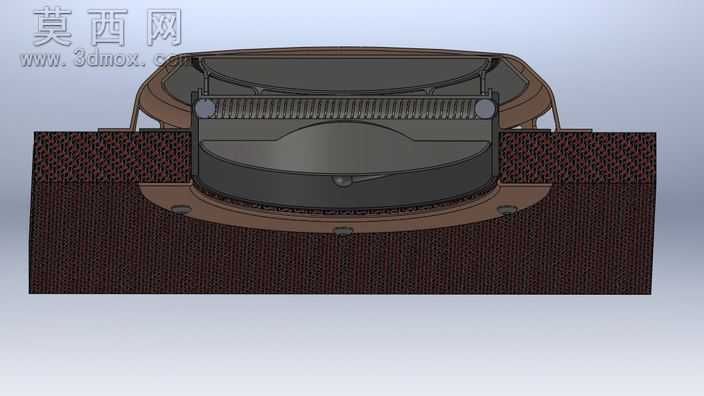

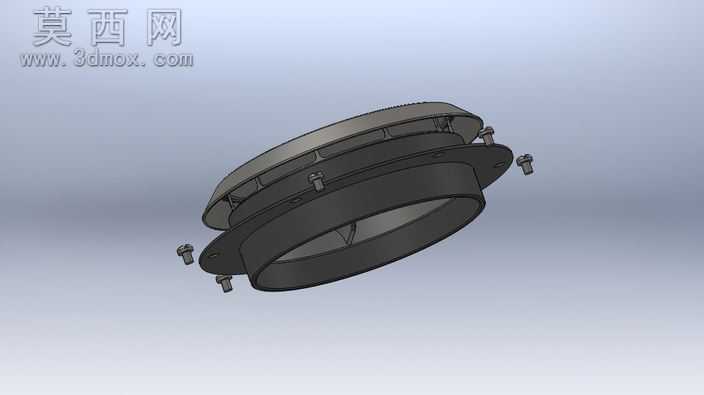

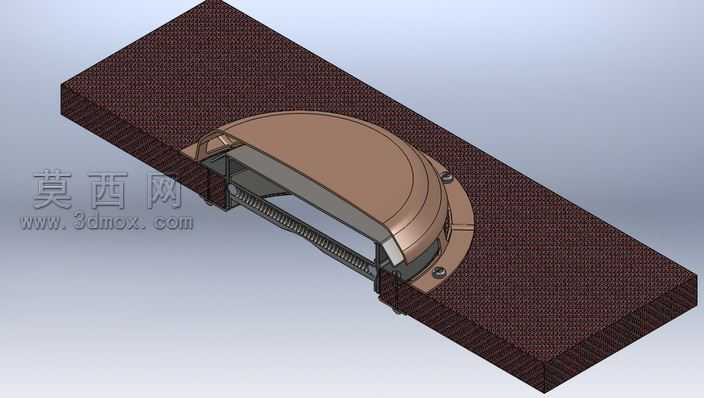

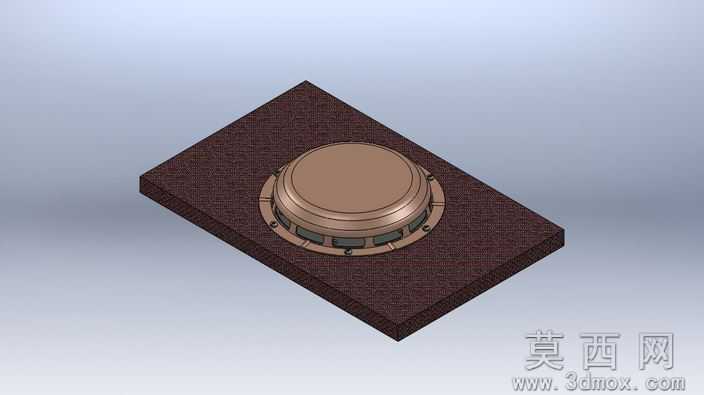

本作品采用三维参数化建模方式完成整体结构搭建，首先对安装基座面板进行基础特征创建，选用矩形实体作为承载基底，赋予深棕色哑光织物纹理材质，模拟实际应用中软质包覆安装面的视觉效果，建模过程中严格把控面板的厚度参数与边缘倒角处理，避免尖锐棱角带来的违和感，还原真实安装场景的材质质感。核心圆形通风构件采用分层建模逻辑，从底部的安装法兰盘开始，依次创建环形固定边、中层格栅通风结构、顶部圆形封盖，每一层结构都做了对应的装配限位设计，法兰盘上均匀分布的固定孔位与面板上的安装点位完全对应，保证虚拟装配时的同轴度与贴合度，金属部分统一赋予古铜色哑光金属材质，调整材质的粗糙度与反射参数，还原铸铜类五金构件的厚重质感，中层的通风格栅做了等距间隙排布，既保证通风功能的实现，也兼顾了外观的规整性。建模过程中对所有配合面做了公差预留设计，确保构件与安装面板之间不存在干涉问题，整体渲染采用柔和的漫反射光源，从斜上方45度角打光，清晰呈现构件的分层结构与材质细节，阴影参数调整为软阴影，避免生硬阴影遮挡结构细节。设计思路围绕简易易制造的核心需求展开，整体结构没有复杂的异形曲面，所有特征均采用常规的拉伸、旋转、阵列命令完成，降低后续加工制造的难度，同时兼顾了构件的实用性与外观协调性，圆形构件与矩形面板形成视觉上的方圆对比，安装位置居中排布，保证整体视觉平衡，通风口的凸起高度做了合理控制，既不会因为过高显得突兀，也不会因为过矮影响通风效果，固定孔位采用沉孔设计，安装后螺丝头不会突出表面，保证整体外观的平整性。
