逆变器配套散热式电源洛克组件

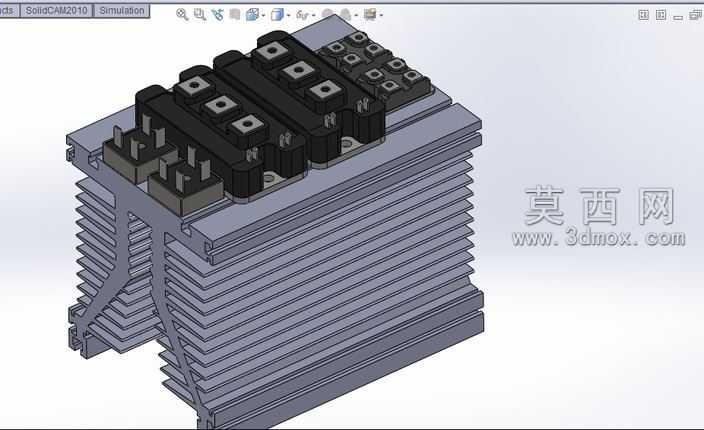

本模型采用SolidWorks进行全参数化三维建模，完整还原了电源洛克配套散热组件的整体结构与装配关系，建模过程中严格遵循电力电子功率器件的实际装配逻辑，对每一处结构细节都进行了精准复刻。模型主体分为上部功率器件安装区与下部散热基座两大部分，上部区域的黑色功率模块采用阵列式布局，每个模块都预留了对应的接线端子安装位与固定孔位，端子的排布间距、固定孔的孔径与深度都按照实际工业标准进行设定，确保装配时的干涉检查完全符合生产要求。下部的散热基座采用多层平行鳍片结构设计，鳍片的厚度、间距以及整体高度都经过散热效率的适配考量，基座两侧设计有对称的安装支脚，支脚上预留了整机固定的安装孔位，同时鳍片之间的支撑筋结构既保证了散热基座的整体结构强度，又不会过度阻挡散热风道，兼顾了结构刚性与散热性能。材质渲染方面，上部功率模块采用哑光黑色工程塑料与金属端子的材质搭配，还原了功率器件封装的真实质感，下部散热基座采用银灰色铝合金材质，通过调整材质的反光度与粗糙度，模拟出铝挤型散热片的金属哑光质感，接线端子部分采用亮面金属材质，区分出不同部件的材质差异，让整体渲染效果层次分明。设计思路上，该模型围绕逆变器功率器件的散热需求展开，将功率器件的安装布局与散热结构进行一体化设计，既保证了功率模块接线、固定的操作便利性，又通过大面域的鳍片散热结构为功率器件提供充足的散热能力，整体结构紧凑，装配逻辑清晰，所有配合面都经过公差适配的建模处理，可直接用于电力电子设备的结构验证、装配模拟以及散热仿真分析，能够为逆变器类电源产品的结构设计提供精准的三维参考。
