钣金件激光切割折弯成型结构设计

在电源变压器配套结构件的加工场景中，钣金类安装支架的加工精度直接影响整机组装的适配性，这类折弯成型件需要同时满足激光切割下料的工艺要求与折弯装配的尺寸公差，是变压器生产环节中衔接磁芯、绕组与外部壳体的关键承载部件。从实际加工逻辑来看，激光切割工序的绘图输出有明确的边界要求，图纸中仅能保留零件的实际切割轮廓线，多余的标注线、辅助参考线、工艺说明文字都需要在输出切割文件前彻底清理，避免激光头误走刀造成板材报废，这一点在批量加工薄镀锌板材质的变压器配件时尤为重要，薄料受热易变形，多余的切割路径不仅会浪费板材，还会导致零件局部受热翘曲，后续折弯时无法保证角度公差。

折弯工序的图纸需要明确标注每一道折弯的精准位置、折弯方向以及内R半径，不同厚度的冷轧板、镀锌板对应的折弯R值有固定的经验区间，比如1mm厚度的板材选用0.8mm的下模槽口时，折弯内R通常控制在0.2mm左右，若R值标注偏差，折弯后零件的法兰边高度会出现尺寸超差，无法匹配变压器壳体上的预设安装孔位。在设计这类钣金支架时，首先要确定待加工板材的材质与表面处理要求，常用的变压器安装钣金多选用SECC电解镀锌板，表面无需额外喷涂即可满足基础防锈要求，若应用在潮湿工况下的户外变压器配套件，则需要选用304不锈钢板材，折弯后再做钝化处理，避免折弯缝隙处出现锈蚀隐患。

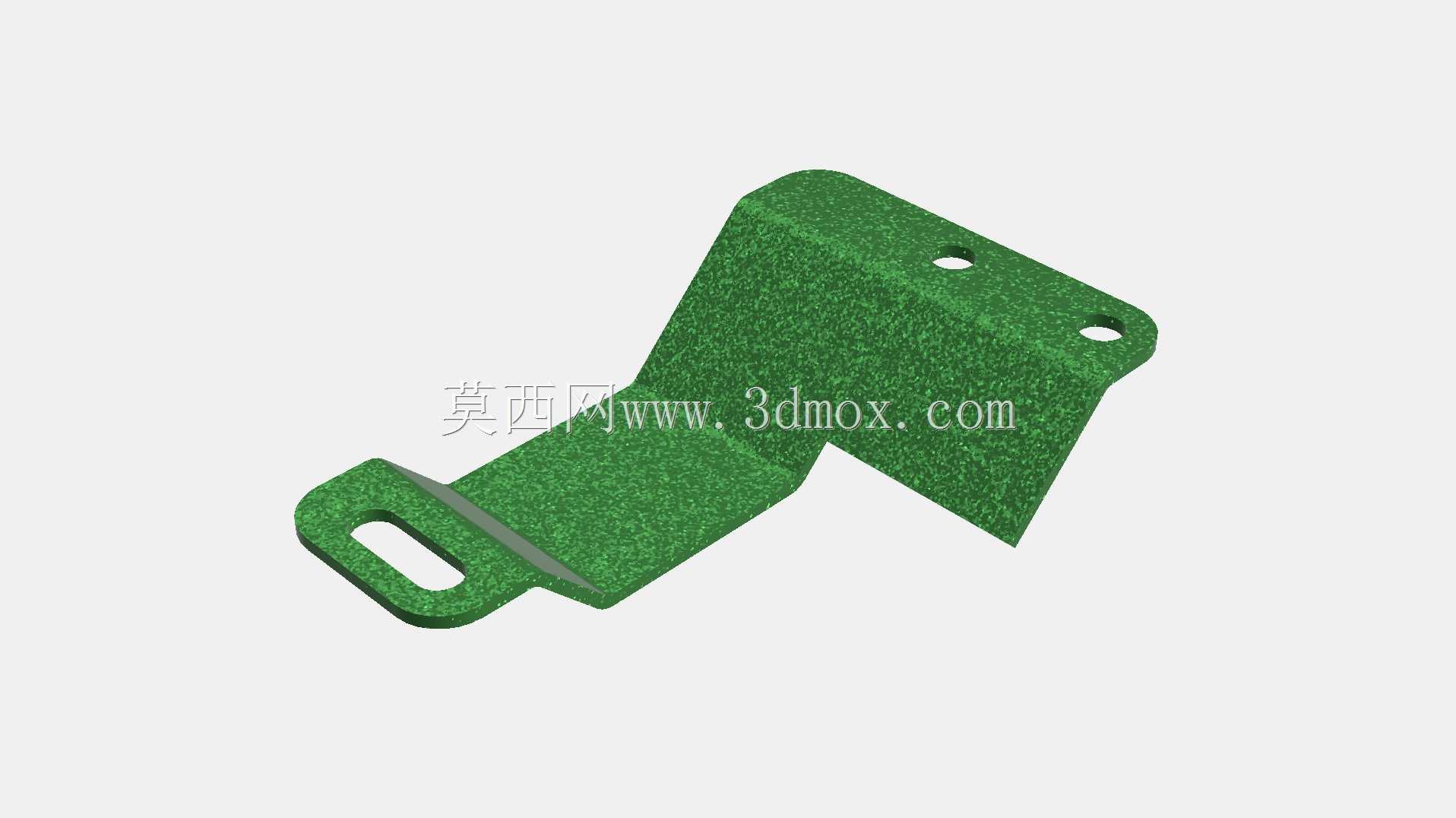

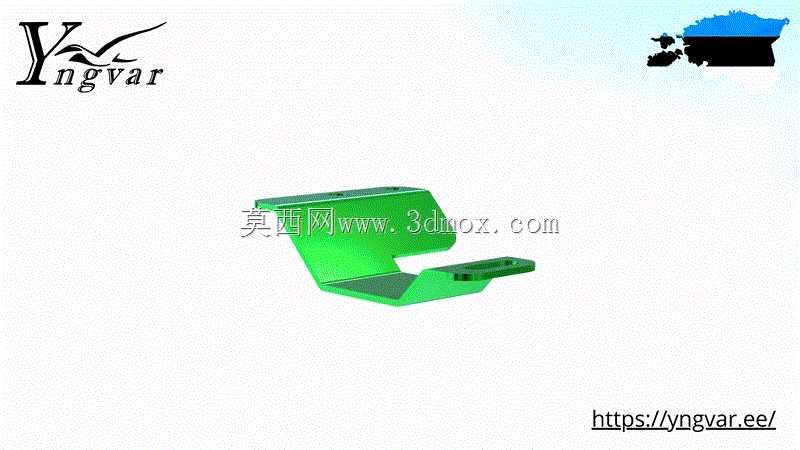

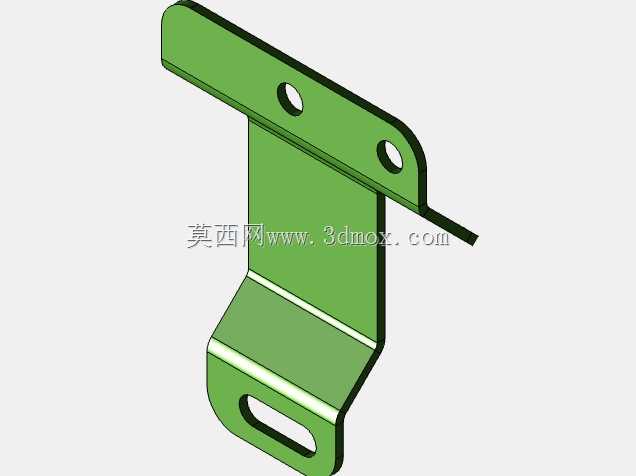

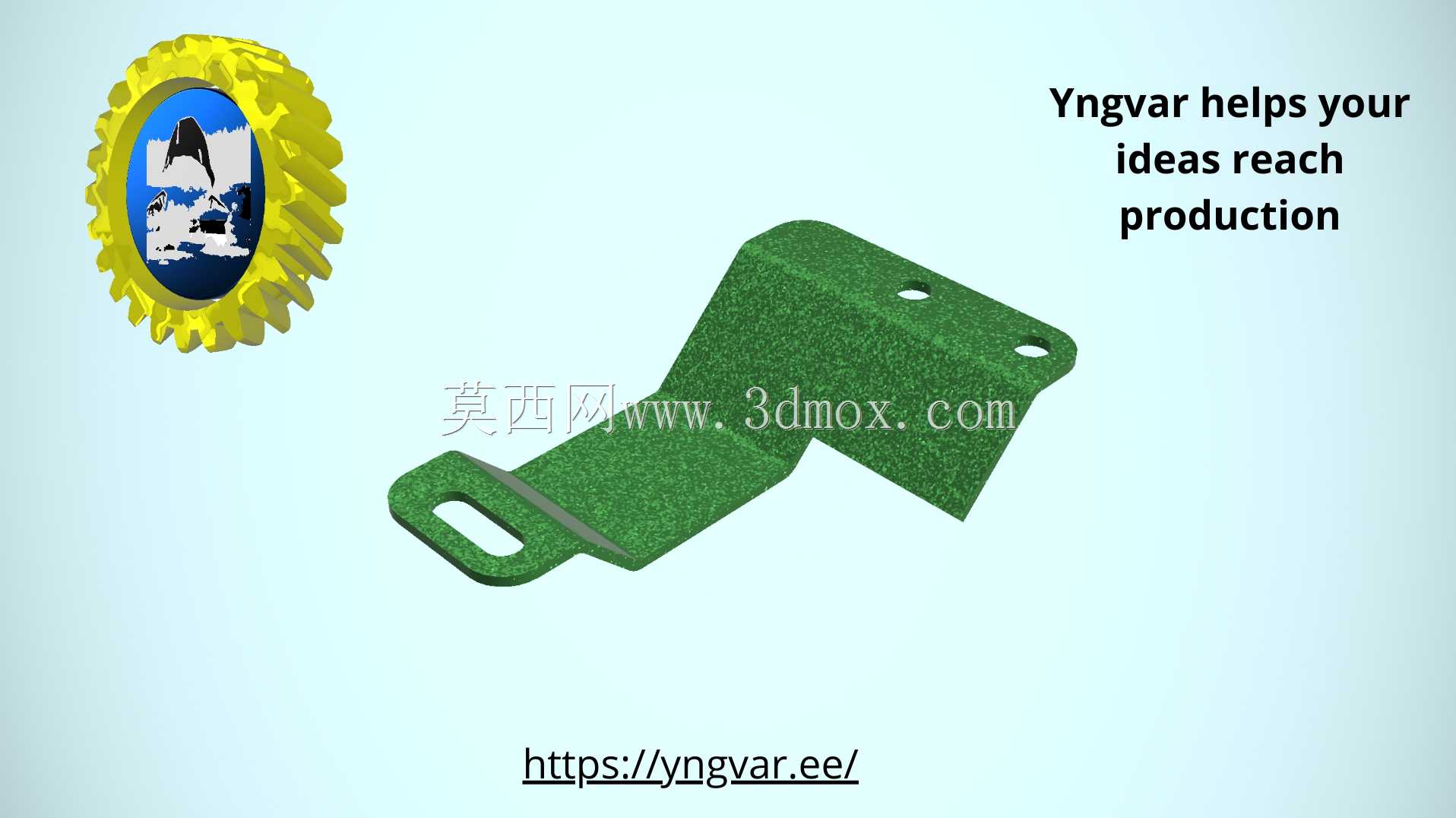

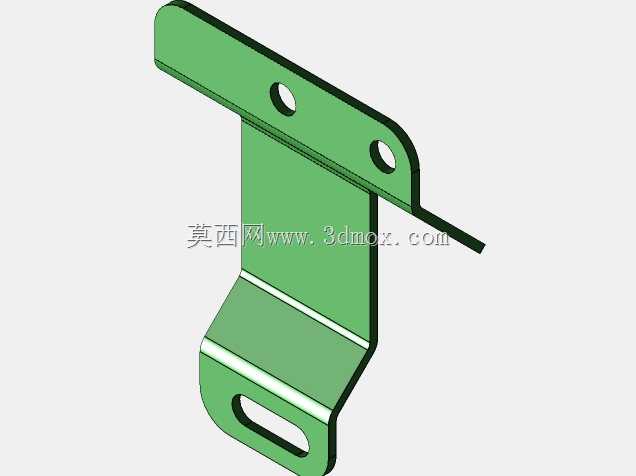

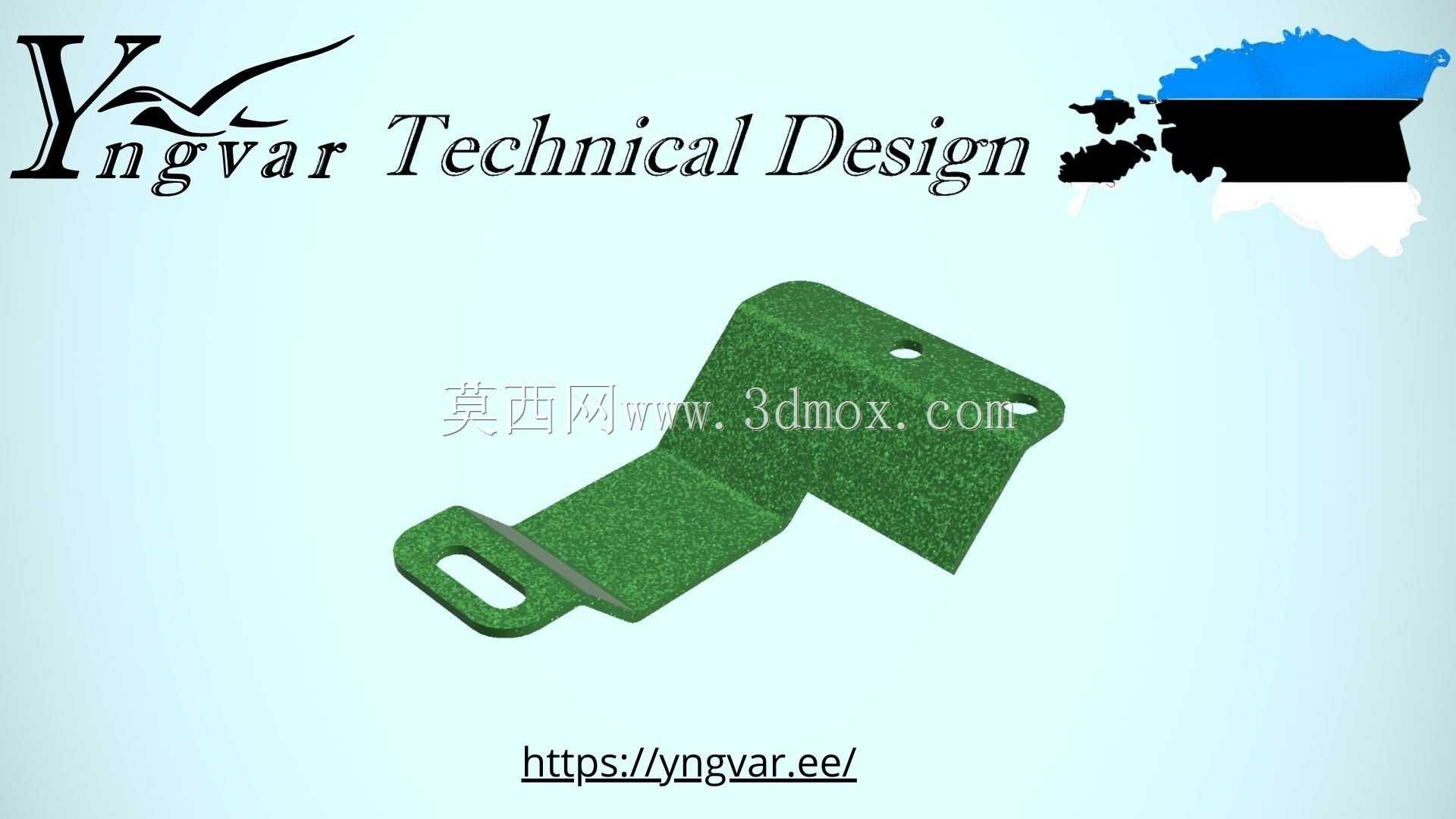

从结构设计的安装边界来看，这类L型带延伸安装边的钣金支架，底部折弯边需要贴合变压器骨架的安装平面，预留的两个安装孔位需要与骨架上的注塑螺母柱同轴度控制在0.1mm以内，避免组装时螺丝无法顺利拧入。侧边的折弯翻边高度需要匹配绕组的外层绝缘距离，翻边过高会干涉绕组的外层绝缘胶带缠绕，过低则无法起到侧边防护的作用，防止线材在组装过程中被板材锐边割破。延伸段的折弯卡槽结构是为了适配变压器的外接接线端子，卡槽的开口宽度需要比端子的实际厚度大0.15mm的装配间隙，同时卡槽边缘需要做压毛边处理，避免锐边划伤接线端子的绝缘层。

在建模阶段需要同步考虑折弯扣除值的设置，不同板材厚度、不同折弯角度对应的折弯扣除值不能直接套用默认参数，需要结合车间现有折弯机的模具参数做实际试折验证，比如90度折弯时1.2mm厚镀锌板的折弯扣除值通常为2.0mm，若车间使用的是锐角折弯上模，扣除值会有0.1-0.2mm的偏差，若直接按默认值建模展开，下料后的零件折弯后整体尺寸会出现累计误差，最终无法顺利装入变压器的预设安装位。激光切割下料时还要注意微连接位置的设置，这类小型钣金件在整板排版时需要在零件的非安装面位置设置0.3mm宽的微连接，避免切割完成后零件翘起碰撞激光头，同时微连接位置要选在后续折弯时不会产生应力集中的区域，防止折弯时零件从微连接位置出现开裂。

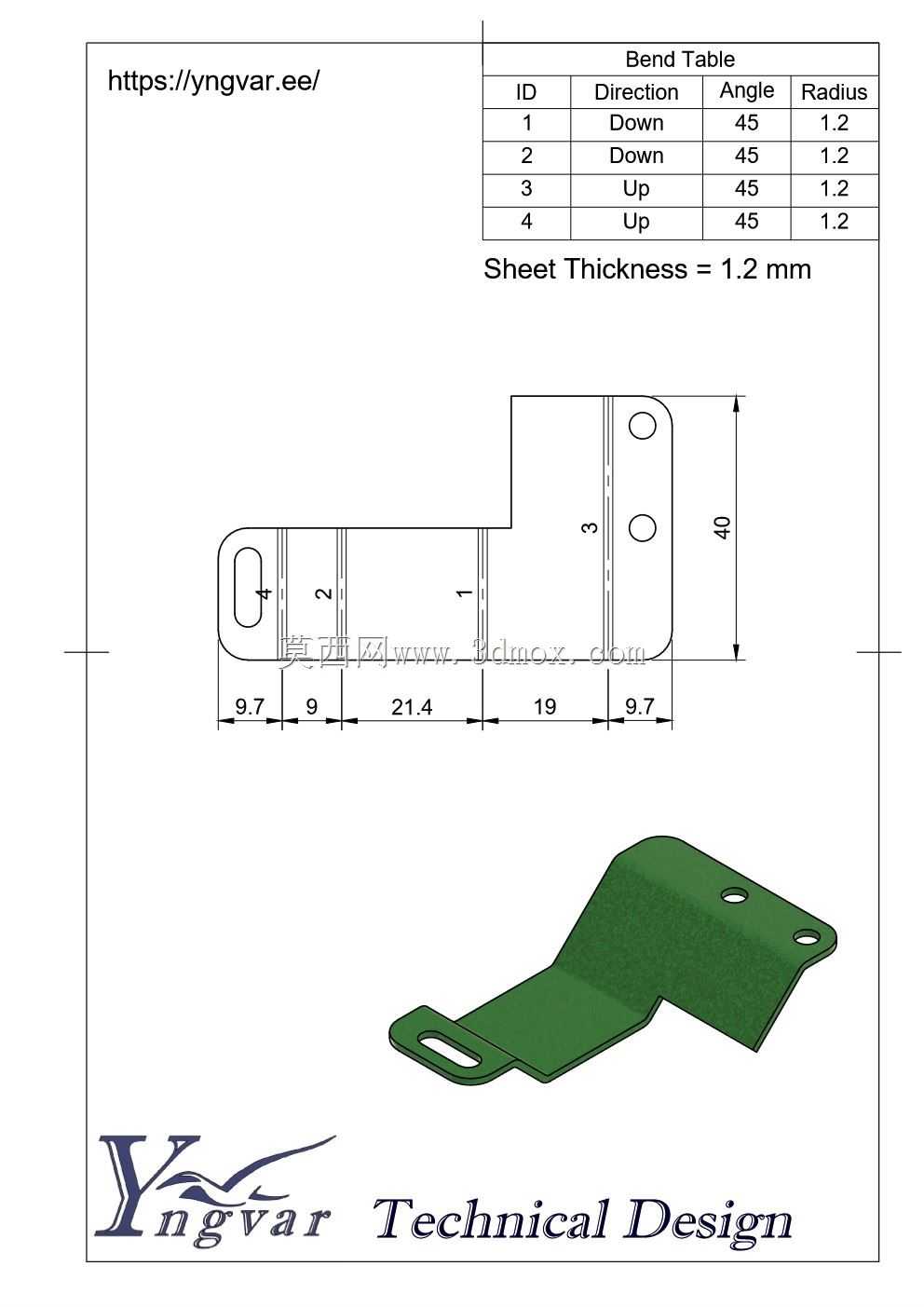

零件的折弯顺序也需要在设计阶段做工艺预判，先折内侧的小边再折外侧的大边，避免折弯时已成型的边与下模发生干涉，比如这个支架上的小安装耳结构，需要先完成安装耳的90度折弯，再折主体的大角度折弯，若顺序颠倒，小安装耳的位置会被折弯模具挡住，无法完成成型。折弯完成后需要对照检具做全尺寸校验，重点检测折弯角度的回弹量，薄料折弯时通常会出现2-3度的回弹，设计时可以根据板材特性预设一定的过折弯角度，保证折弯后零件的角度符合90度的装配要求，两个安装面的平面度需要控制在0.05mm以内，避免组装后支架出现歪斜，导致变压器整体安装时与周边电气件的安全距离不足。附随的加工图纸除了切割展开图、折弯成型图外，还需要附带成品的三维示意图，方便车间加工人员快速理解零件的最终成型形态，减少识图误差带来的加工报废。
