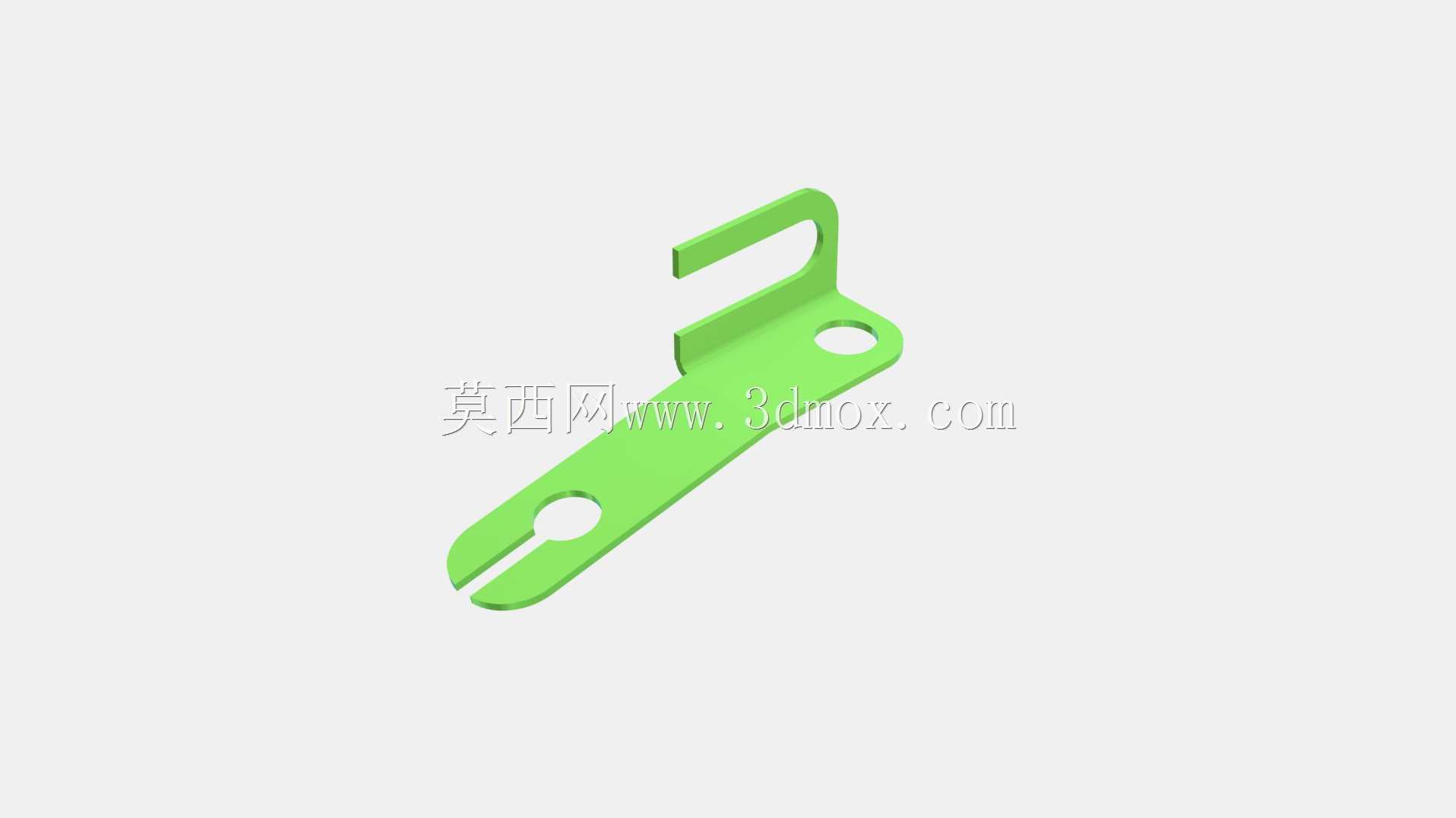

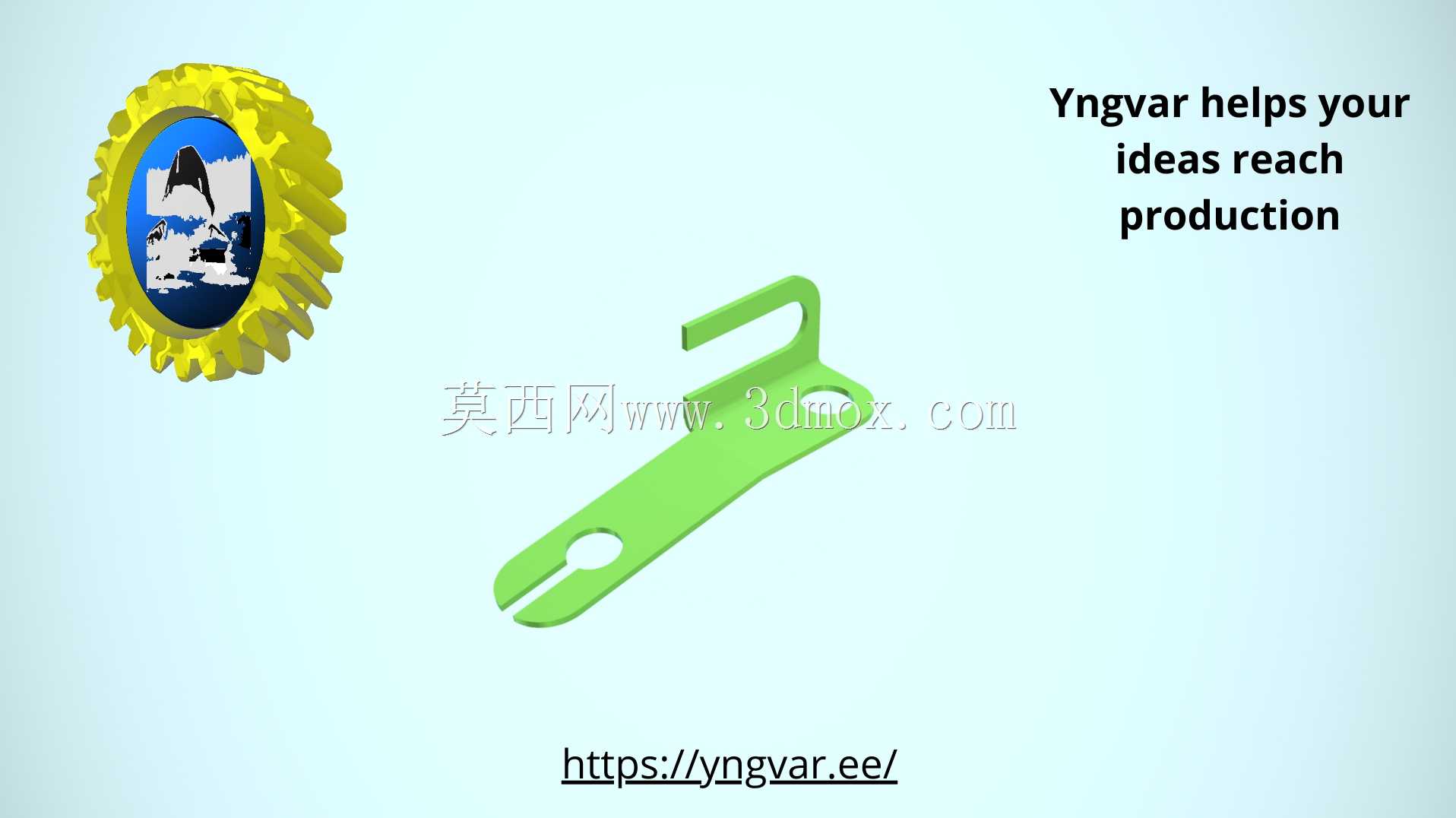

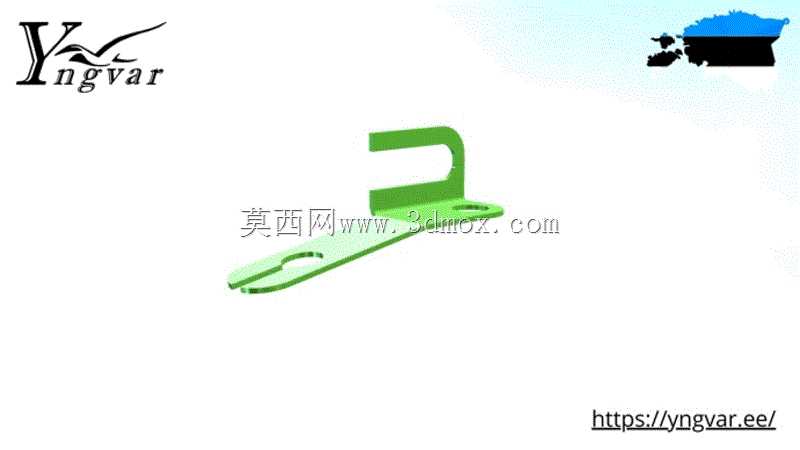

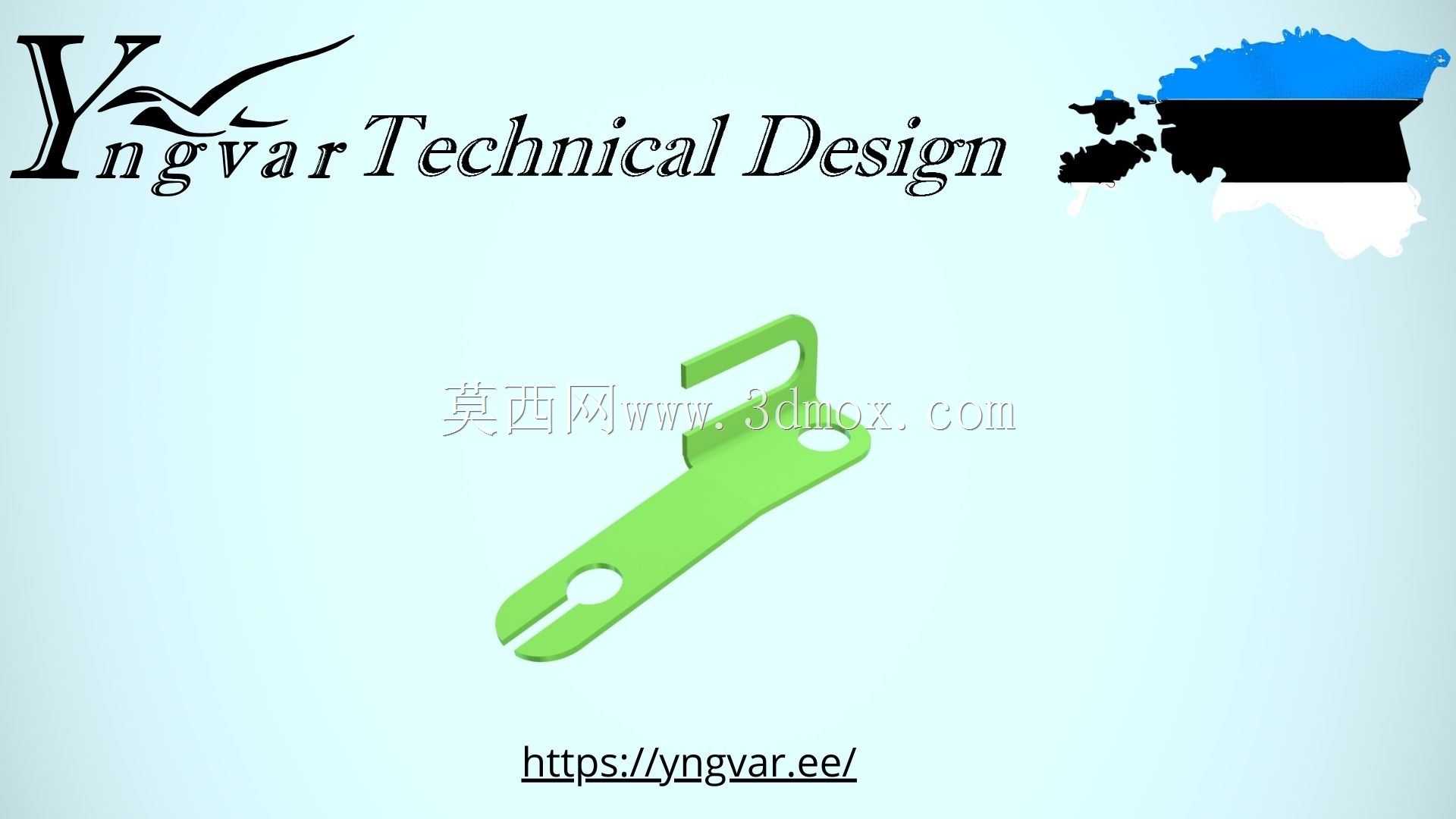

在中小功率工频电源变压器的整机装配环节,这类钣金折弯支架是核心的结构承载件,主要承担变压器本体与设备壳体之间的连接固定作用,常见于工业控制电源、小型配电模块、民用家电内置电源单元的装配场景中,替代传统的塑料支架与铸造成型固定座,在抗振动、耐温变、长期承重的工况下具备更稳定的力学表现。从结构设计逻辑来看,该支架采用单条钣金坯料一体折弯成型,没有额外的焊接拼接工序,坯料展开后为带缺口的长条状板材,下料阶段可通过数控冲床或者激光切割一次性完成轮廓加工,减少后续工序的装夹次数。

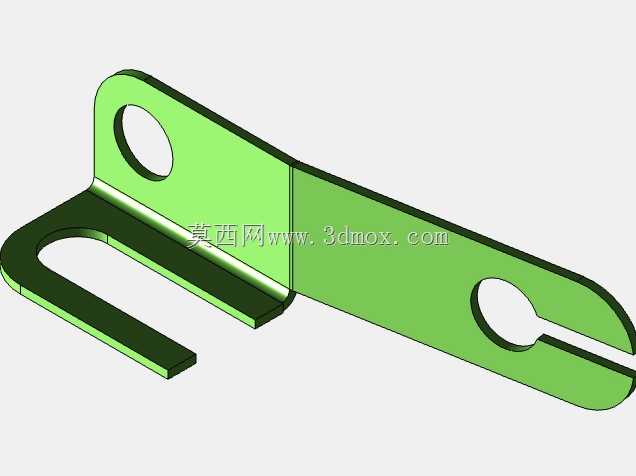

折弯段分为两个功能区域,水平段为安装贴合面,上面开设的长圆形腰孔是安装调节位,可适配变压器安装孔位的小幅公差,也能在设备总装时调整变压器的前后位置,避让周边的走线槽或者其他电子元件;垂直向上折弯的立边为限位挡边,折弯处设置了合理的内R角,既避免折弯处应力集中导致的板材开裂,也能贴合变压器铁芯的侧边轮廓,限制变压器在水平方向的窜动。设计阶段需要重点控制折弯的回弹量,针对常用的冷轧钢板或者镀锌钢板材质,折弯角度需要做1-2度的补偿,保证成型后立边与水平段的垂直度误差控制在0.1mm以内,避免安装后变压器出现倾斜。
外形尺寸方面,水平段的长度根据变压器底座的安装孔距确定,宽度匹配变压器铁芯的叠厚尺寸,立边的高度不超过变压器线圈的下端高度,防止支架与线圈外包绝缘层产生干涉,安装边界需要预留至少2mm的安全间隙,避免装配时刮伤变压器的绝缘漆层或者引出线。表面处理可根据使用场景选择镀锌、喷塑或者电泳工艺,在潮湿或者有腐蚀气体的使用环境下,折弯后的切口需要做钝化处理,防止切口处生锈腐蚀影响结构强度。

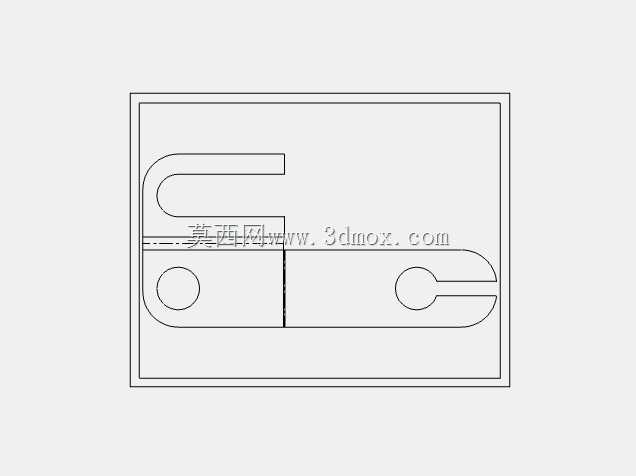

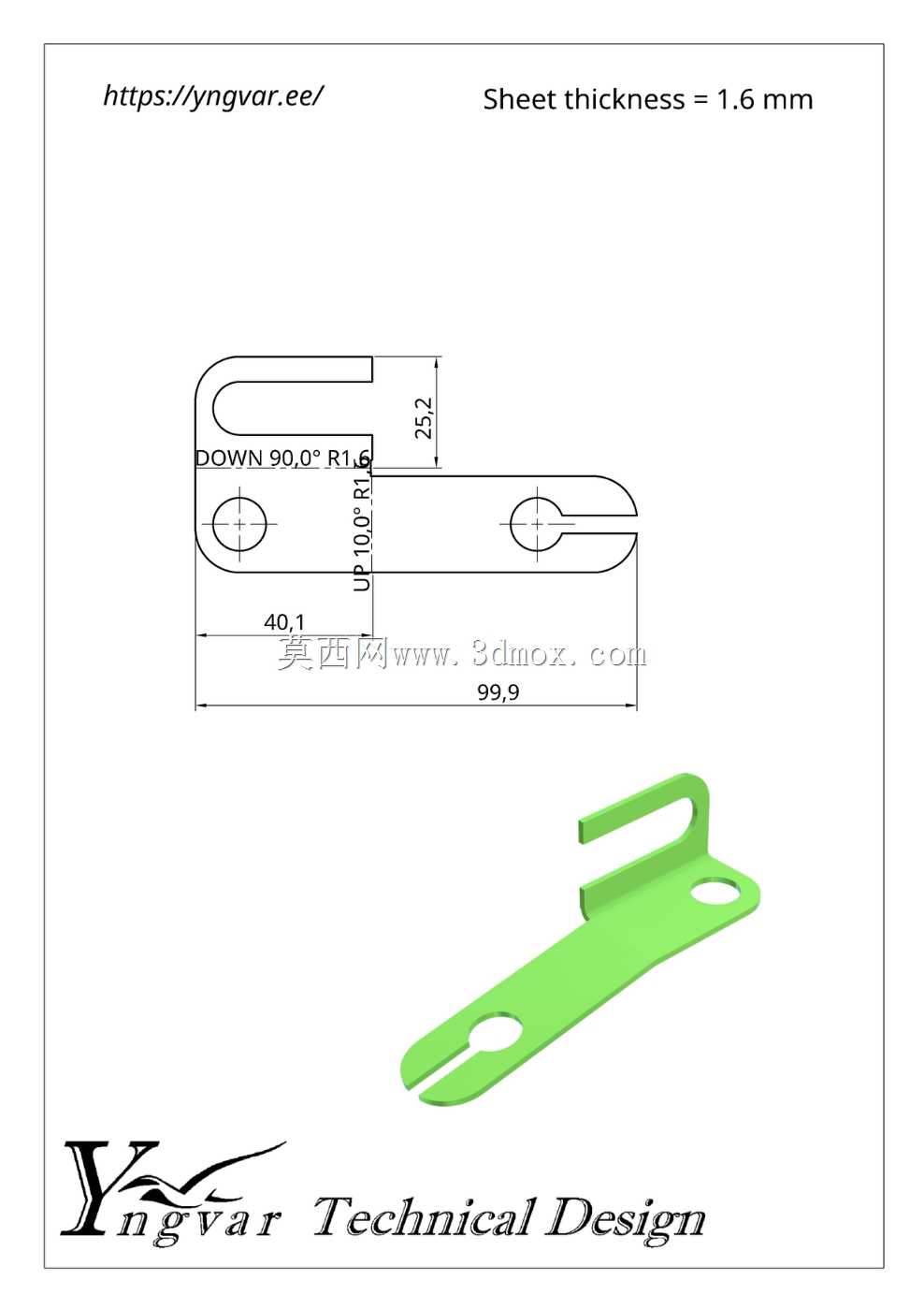

这类钣金支架的折弯图纸会明确标注每一道折弯线的位置、折弯方向、折弯内半径,同时标注坯料的材质、厚度要求,以及成型后的形位公差,加工时可通过数控折弯机一次成型,不需要制作复杂的冲压模具,适合小批量定制化的电源变压器生产场景,相比铸造成型的固定座,生产周期更短,改型调整灵活,材料利用率更高。在实际装配使用中,支架的水平段通过螺丝固定在设备的安装底板上,变压器本体放置在水平段上,立边抵住铁芯侧边,再通过穿过腰孔的固定螺丝将变压器与支架锁紧,可承受运输与使用过程中的振动冲击,避免变压器移位导致的引线拉脱、绝缘破损等故障。设计时还需要考虑板材的厚度选择,根据变压器的重量选用0.8mm到2mm厚度的板材,重量超过5kg的变压器需要在折弯处增加压筋结构,提升支架的整体刚性,防止长期承重后出现变形。
