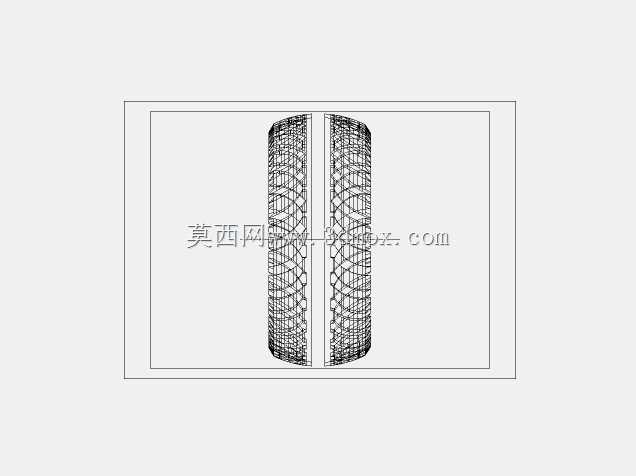

汽车乘用车辆轮胎线框结构三维数模

　　在整车行走系统的设计环节中，轮胎作为直接与路面接触的核心部件，其结构合理性直接决定了车辆的行驶平顺性、抓地性能与承载能力，这套线框结构的三维数模完整还原了乘用车辆常规轮胎的胎面、胎侧、胎圈以及内部帘布层的排布逻辑，能够为整车底盘匹配、轮腔空间校核、轮胎动力学仿真提供精准的几何参考。从实际应用场景来看，这类轮胎结构数模可覆盖家用乘用车、城市SUV等多数民用车辆的前期开发阶段，设计人员在做整车总布置时，可直接调用该数模核对轮拱间隙、转向跳动边界，避免实车装配阶段出现轮胎与翼子板、悬架摆臂发生运动干涉的问题。

　　不同于成品轮胎的外观扫描模型，这套数模在设计阶段就考虑了轮胎的实际功能特性：胎面部分的花纹沟槽排布按照常规民用轮胎的排水、抓地需求做了等比例还原，沟槽深度、花纹块的分布比例符合常规公路胎的设计规范，能够支撑胎面与地面接触的接地压力仿真分析；胎侧部分的曲面弧度按照标准轮胎的扁平比做了参数化处理，设计人员可根据不同车型的载荷需求，调整胎侧厚度与曲率参数，匹配不同的承载等级要求；胎圈部分的结构完全贴合常规轮辋的安装尺寸，安装止口的直径、配合面的锥度都按照行业通用标准设定，能够直接与对应尺寸的轮辋数模完成装配约束，不需要额外做配合面的修正。在建模思路上，这套数模采用线框结构呈现，一方面能够清晰展示轮胎内部帘线的排布走向，方便结构设计人员核对帘布层的缠绕角度是否符合受力要求——毕竟轮胎在承受垂向载荷、传递驱动力与制动力时，帘布层的排布角度直接决定了胎体的抗形变能力，常规乘用轮胎的帘线角度会根据载荷特性设置在合理区间，线框视图下可以直观观察到帘线的交叉排布逻辑，避免出现帘线受力不均导致的胎体异常磨损问题；另一方面线框结构的数模文件体量更小，在做整车多体动力学仿真时，调用该数模不会占用过多的计算资源，能够提升仿真运算的效率。

　　从安装边界来看，这套轮胎数模的配合尺寸严格遵循常规乘用车轮辋的适配标准，胎圈与轮辋的配合过盈量、胎侧在额定载荷下的形变量都做了预设，设计人员在做悬架跳动校核时，可以直接将轮胎数模装配到轮辋上，模拟车轮上下跳动、转向时的最大外廓尺寸，核对轮胎与轮罩内衬、转向拉杆、减震器等周边部件的最小安全间隙，确保车辆在极限工况下也不会出现部件干涉。另外在做整车NVH仿真分析时，该数模的胎面花纹结构可以作为路面激励传递的输入参考，不同花纹块的排布节奏会直接影响轮胎滚动时的噪声频率，设计人员可基于该数模调整花纹块的节距分布，优化轮胎的滚动噪声表现。

　　在轮胎的性能匹配环节，这套数模的参数化结构也能支撑不同胎压下的胎体形变量模拟，通过调整胎体的刚度参数，模拟不同充气压力下轮胎的接地面积变化，为车辆的制动性能、操控性能调校提供几何基础。不同于很多只做外观曲面的轮胎模型，这套数模完整保留了轮胎各部分的结构层级，从胎面的橡胶层到内部的帘布支撑层，再到胎圈的钢丝圈结构，都通过线框的形式做了分层展示，方便结构设计人员理解轮胎的受力传递路径：车辆的垂向载荷通过轮辋传递到胎圈，再通过胎侧的帘布层分散到整个胎面，最终通过胎面与地面的接触完成载荷的传递，整个力路的传递逻辑在数模结构上有清晰的体现，能够帮助刚入行的设计人员快速理解轮胎的结构原理。在做专用车辆的轮胎改装匹配时，设计人员也可以在该数模的基础上调整胎面宽度、扁平比等参数，快速衍生出适配不同车型的轮胎结构，不需要从零开始建模，能够大幅缩短前期开发的建模周期。
