单座钢管框架轻型越野载具结构设计

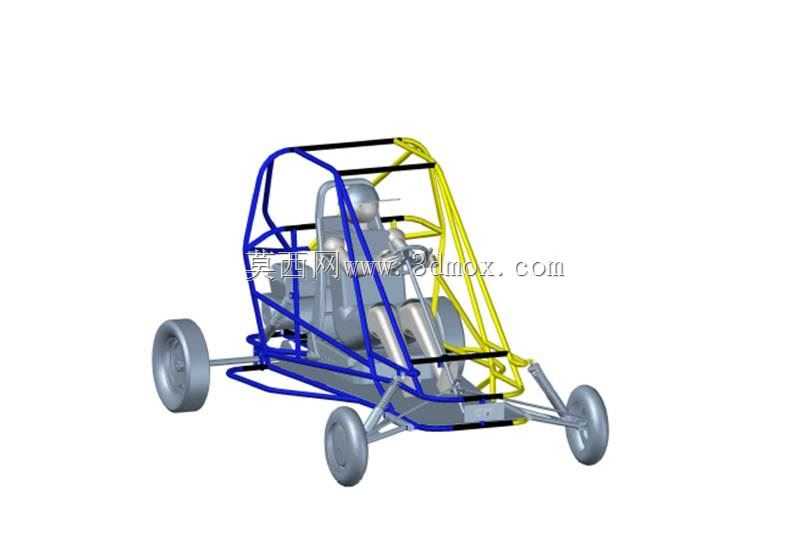

　　这款单座轻型越野载具的结构设计，核心瞄准非铺装路面的短途穿越、户外休闲竞技以及特种作业场景的单人通行需求，区别于常规乘用越野车的多座布局，单座设计能够最大化压缩整备质量，把有限的动力储备全部集中在单人通行的通过性表现上，在林间窄道、山地小径、荒漠浅滩这类常规车辆难以抵达的区域，能够凭借紧凑的身形完成人员通勤、小型勘探设备转运的任务。从结构设计思路来看，整车采用外露式钢管空间框架作为核心承载结构，没有设计传统的冲压覆盖件蒙皮，一方面能够在控制整体重量的前提下，通过管材的空间桁架结构实现足够的抗扭刚度，应对越野场景下频繁出现的交叉轴、路面冲击载荷；另一方面外露的框架结构也方便后期改装拓展，用户可以根据使用需求加装储物架、照明组件、防护护板等附加部件，不需要对原有承载结构做破坏性改动。

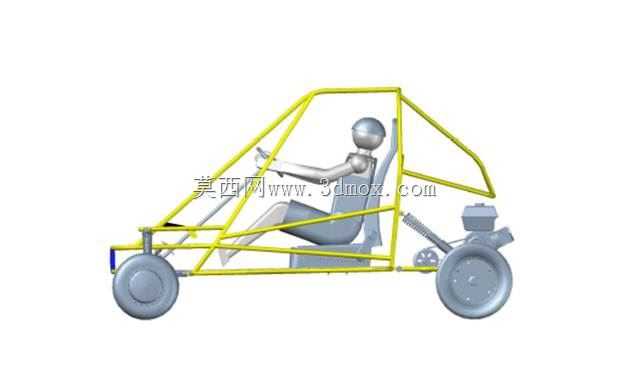

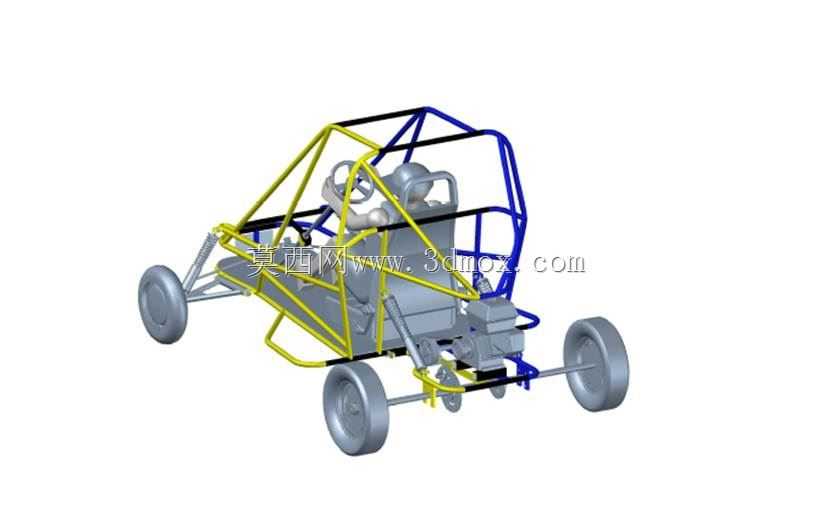

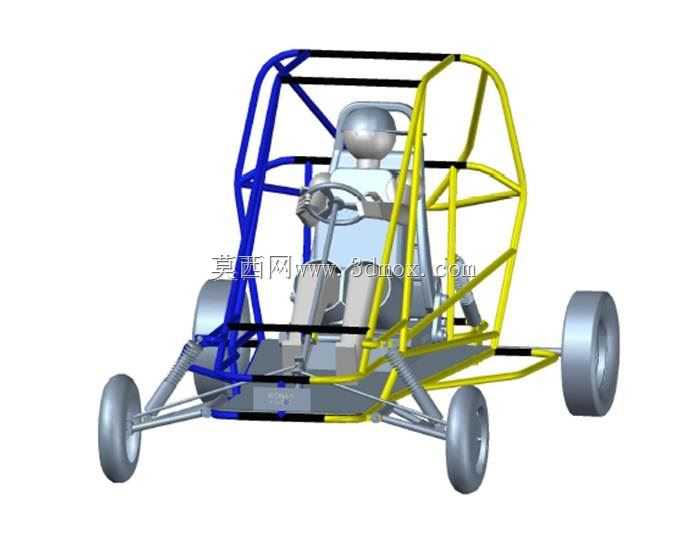

　　框架的管材排布充分考虑了单人驾乘的安全边界，围绕驾乘位形成了连续的防滚环结构，侧方、顶部的管材连接节点都做了斜向支撑补强，即使发生侧翻，也能为驾乘人员留出足够的生存空间，不会出现框架侵入驾乘舱的情况。底盘部分的设计完全偏向越野场景的通过性需求，前后均采用长行程独立悬架结构，摆臂的铰接点位置经过反复校核，能够保证车轮在大行程跳动过程中，轮距、前束参数的变化量控制在合理区间，避免越野过程中出现轮胎异常磨损、转向回正力突变的问题；悬架的减震器安装角度做了倾斜设计，能够在有限的车架空间内容纳更长行程的减震单元，吸收大落差路面带来的冲击，同时预留了足够的改装空间，可以根据使用场景更换不同阻尼、行程的减震部件。转向系统采用齿轮齿条结构，转向拉杆的布置避开了悬架跳动的运动干涉区域，同时把转向机的安装位置抬高，避免越野过程中路面飞石、积水对转向部件造成直接冲击，转向比的设定偏向灵活，适配狭窄路况下的频繁转向操作。车轮部分采用了小直径宽胎的配置，搭配大偏距的轮毂设计，能够在不增加整车宽度过多的前提下，提升轮距宽度，增强侧倾稳定性，同时宽胎的接地面积更大，在松软沙地、泥地路面能够降低接地比压，减少陷车的概率。

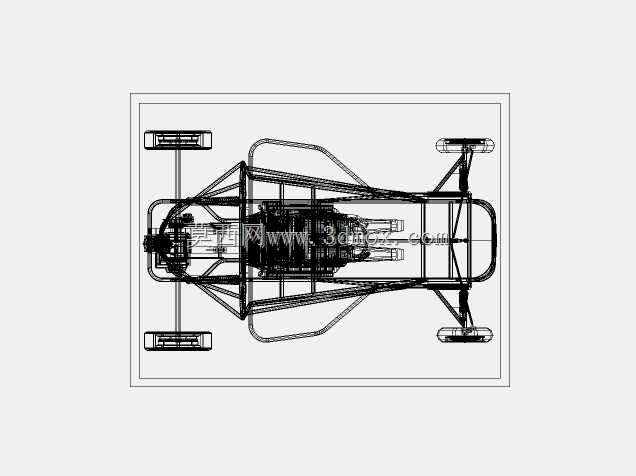

　　整车的外形尺寸控制非常紧凑，轴距设定在适配单人驾乘的最短合理区间，接近角、离去角都做了最大化处理，前后悬长度极短，能够轻松应对陡坡、V型沟这类容易磕碰到前后保险杠的地形；车架的底部设计了横向的加强横梁，既可以作为动力单元、座椅、油箱等部件的安装基座，也能够提升车架底部的抗冲击能力，防止路面凸起直接磕碰到车架内部的部件。安装边界方面，所有部件的安装点位都在框架结构上预留了标准化的安装孔位，动力单元可以适配小排量内燃发动机或者中置电机，不需要对车架做额外的焊接改动；座椅的安装位置可以根据驾乘人员的身高做前后调整，适配不同体型的使用者；制动系统的管路、油门拉线的走向都沿着车架管材排布，预留了足够的固定卡扣点位，避免越野过程中管线晃动磨损。

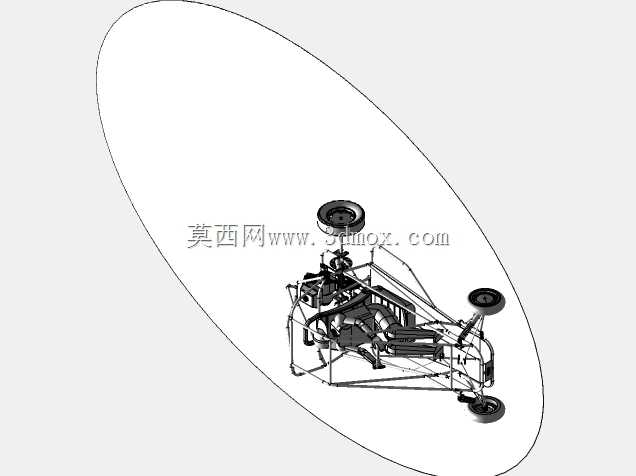

　　在实际使用场景中，这类单座轻型越野车既可以作为户外越野爱好者的休闲竞技载具，参与小型场地越野赛事，也可以作为林区、矿区、野外勘探区域的通勤代步工具，凭借简单可靠的结构、极强的通过性，完成常规车辆无法实现的通行任务；整个三维结构的建模过程中，所有部件的运动干涉都做了全行程校核，悬架跳动、转向转动、踏板操作的空间都预留了足够的安全间隙，不会出现部件运动过程中互相磕碰的问题，框架的管材连接节点都符合焊接工艺的要求，能够直接对接生产环节的加工制造，不需要做额外的结构调整。
