笔记本电脑多风扇外置散热冷却垫结构

　　日常办公场景里，高性能笔记本长时间运行渲染、仿真计算类程序时，核心硬件积热会直接触发降频，外置风冷散热垫是成本最低的辅助散热方案，这款四风扇布局的散热结构，就是针对常规单、双风扇垫风量覆盖不足的痛点做的结构尝试。从实际使用边界来看，这类散热垫的整体外形尺寸需要匹配主流14到17英寸笔记本的底部支撑范围，四个承托面做了斜向抬升设计，既保证放置时笔记本有符合人体工学的仰角，减少长时间打字的腕部压力，也能在垫体和笔记本底部之间留出足够的进风空间，避免风扇进风侧被堵死导致风量损耗。

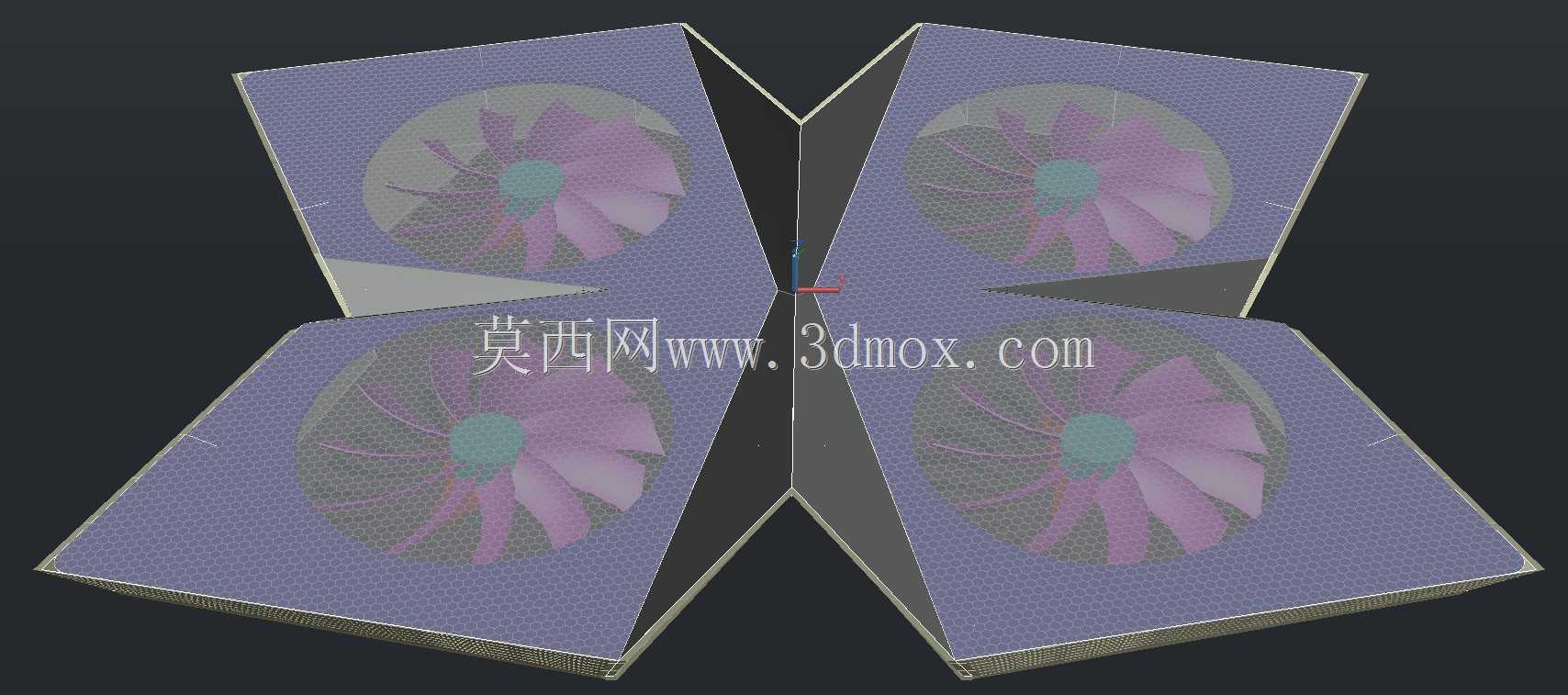

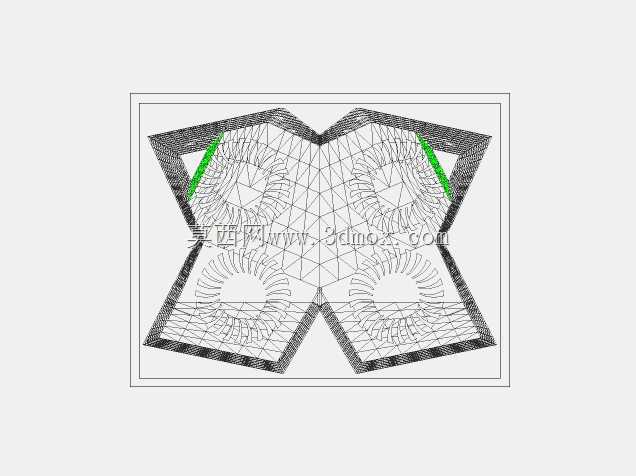

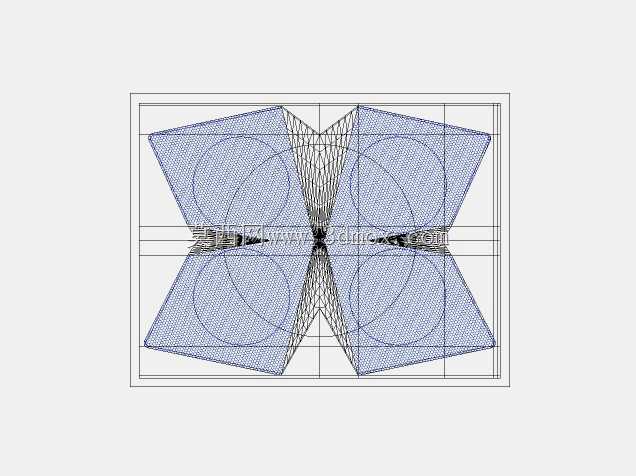

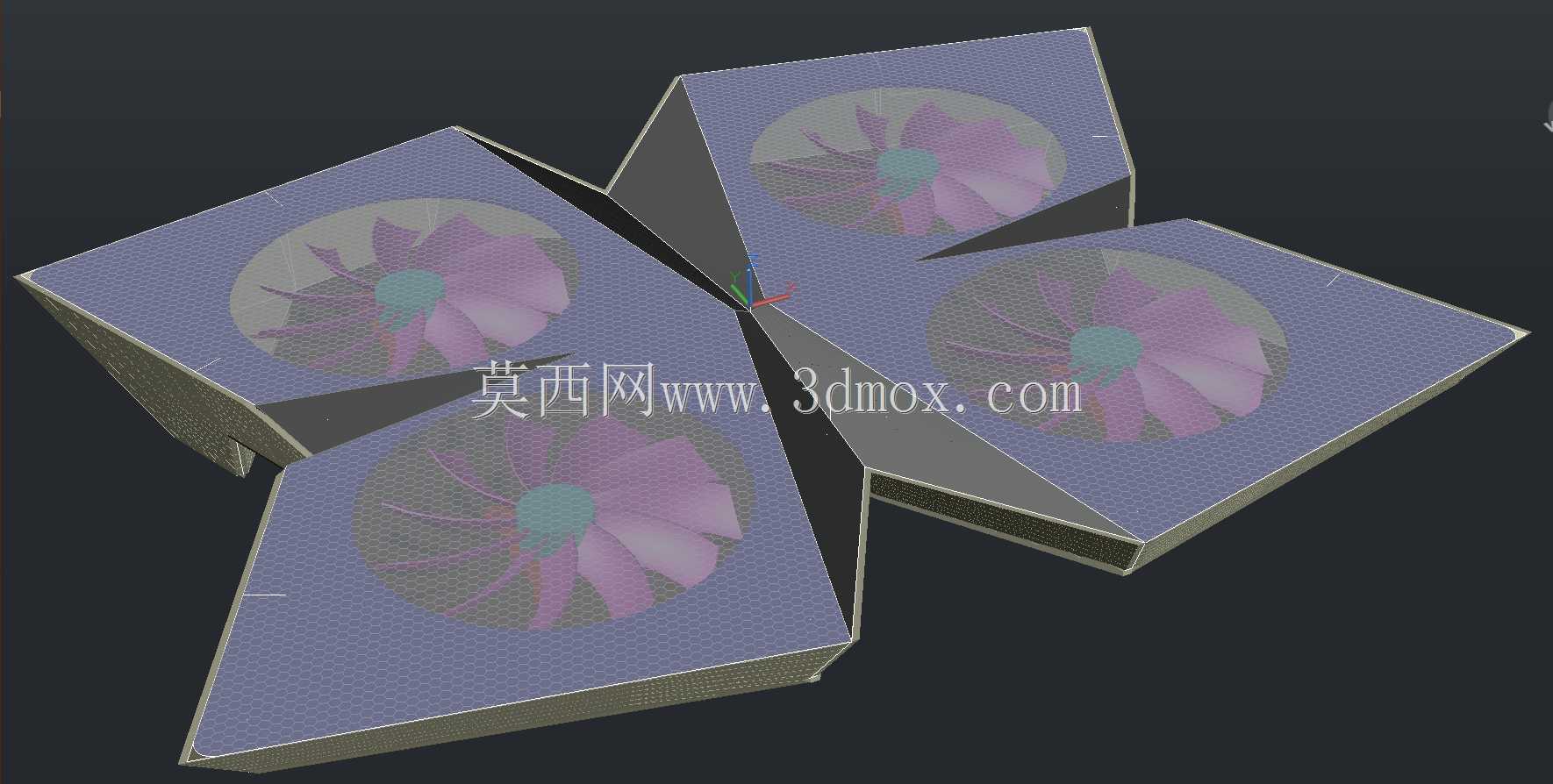

　　四个风扇单元采用错位分布的布局，分别对应笔记本底部CPU、GPU、内存、供电模块四个主要发热区域的常规位置，相比集中式风扇布局，能减少散热盲区，让气流直接吹过各个发热源对应的底壳位置，带走传导到底壳的热量。结构设计上，每个风扇安装位都做了下沉式的限位槽，槽边预留了走线空间，风扇供电线可以沿着垫体内部的加强筋间隙排布，不会干扰扇叶转动，承托面的表面做了网格状的通风开孔，开孔率控制在60%左右，既保证气流能顺畅穿过，也有足够的支撑强度，避免放置较重的游戏本时出现承托面变形的问题。

　　垫体的边缘做了圆弧过渡处理，没有尖锐棱角，日常挪动时不会刮蹭桌面或者笔记本外壳，底部接触桌面的位置预留了防滑胶条的安装槽，使用时不会因为笔记本放置的推力出现滑动移位。从风冷散热的实际逻辑来看，这种多风扇斜置布局的结构，相比平面平铺的散热垫，能引导气流沿着笔记本底壳的斜向空间流动，延长气流在底壳区域的停留时间，提升热交换效率，不需要把风扇转速拉到很高就能达到不错的散热效果，能一定程度降低风扇运转的风噪，适合办公场景使用。

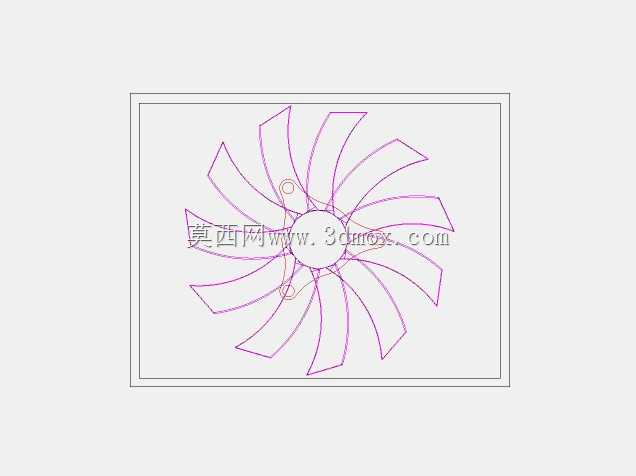

　　设计过程中需要重点关注几个安装边界：首先是风扇的厚度选型，不能超过承托斜面的内部空腔高度，避免扇叶摩擦上下壳体；其次是各个承托面的连接位置要做圆角过渡，减少应力集中，避免搬动时连接处断裂；另外通风开孔的尺寸要控制在3毫米以内，防止细小的杂物从开孔掉进风扇区域卡滞扇叶。这类散热结构不需要复杂的曲面造型，核心是保证各个风扇的安装同轴度，以及承托面的平面度，避免放置笔记本时出现晃动，实际建模时优先保证各个安装位的尺寸公差，外观曲面做简化处理即可，过度复杂的曲面反而会增加开模成本，也会影响内部气流的顺畅流动。从使用场景的适配性来看，这种结构不仅可以用于笔记本散热，稍作尺寸调整后也可以给小型桌面交换机、迷你主机这类发热不大的桌面电子设备做辅助散热，只需要调整承托面的倾斜角度和风扇的排布间距，就能匹配不同设备的底部尺寸和发热点位置。
