带冷却通风孔的钻孔式汽车制动盘结构

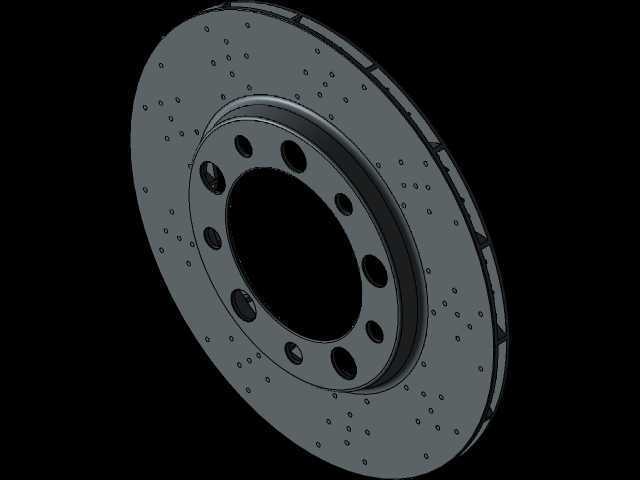

　　在乘用车、轻型商用车的盘式制动系统中，制动盘是承担车辆减速、驻车制动核心功能的摩擦偶件，直接决定制动系统的热稳定性、制动效能恒定性与连续制动工况下的可靠性。这款钻孔式制动盘的设计，首先围绕高频制动场景下的热衰退问题展开：日常城市道路行驶中，车辆频繁启停会让制动盘与摩擦片接触区域在短时间内积聚大量摩擦热，传统实心制动盘的热量仅能通过盘面自然对流散出，连续制动十次以上盘面温度就会突破300℃，摩擦系数出现明显下滑，也就是行业内常说的热衰退现象。这款产品在盘面摩擦区域均匀布设了多组径向排列的通风小孔，这些小孔并非简单的减重设计，而是在盘体转动过程中形成贯穿盘面的空气流道，利用车辆行驶时的迎面气流，在小孔内部形成持续的空气脉动，将摩擦产生的热量直接通过气流带出摩擦接触面，相比同尺寸实心制动盘，连续制动工况下的盘面峰值温度可降低18%-22%，有效延缓热衰退出现的阈值。

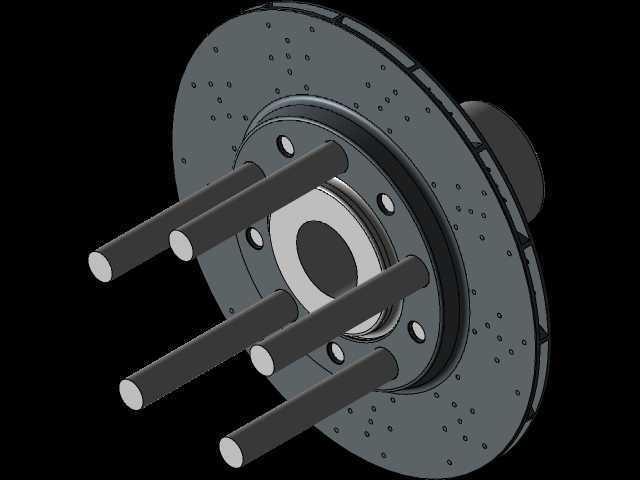

　　从安装边界来看，这款制动盘采用中心法兰式安装结构，中心定位孔周边均匀分布8个螺栓安装孔，适配主流乘用车的转向节轮毂单元安装尺寸，安装面的平面度公差控制在0.02mm以内，避免安装后出现盘面端面跳动超差，引发制动踏板抖动、方向盘震颤等售后问题。盘体的摩擦环宽度、整体厚度经过匹配计算，适配常规NAO材质摩擦片的磨损行程，预留了足够的磨损余量，按照城市工况年均1.5万公里的行驶强度计算，正常使用周期内无需提前更换。盘面的钻孔排布经过动平衡校核，所有钻孔的位置度、孔径公差控制在±0.1mm以内，避免钻孔加工带来的不平衡量引发高速行驶时的制动抖动，出厂前的动平衡剩余不平衡量严格控制在5g·cm以内，满足120km/h以上高速行驶的平顺性要求。

　　设计过程中还充分考虑了雨天、积水路面的制动性能：当车辆经过积水路段时，盘面会形成一层水膜，传统光滑盘面的水膜会让摩擦片与盘面之间出现短暂的水滑现象，导致初段制动效能下降，而均匀分布的钻孔可以在制动卡钳施加制动力的瞬间，通过孔道快速排出接触面之间的积水，打破水膜的连续性，让摩擦片在0.1秒内就与盘面建立有效摩擦接触，缩短湿滑路面的制动距离。同时，钻孔结构还能在制动过程中收纳摩擦片磨损产生的微小磨屑，避免磨屑在摩擦面之间形成磨粒磨损，减少盘面的异常拉伤，延长摩擦片与制动盘的整体使用寿命。

　　从结构强度角度考量，钻孔的位置避开了盘体的应力集中区域，所有孔边都做了0.2mm的倒角处理，避免制动过程中热应力循环导致孔边出现微裂纹，盘体材质选用常规灰铸铁材质，经过时效处理消除铸造内应力，保证长期使用过程中不会出现盘体变形。摩擦面的表面粗糙度控制在Ra1.6-Ra3.2之间，既保证与摩擦片的初始贴合度，又避免过于光滑导致初期制动磨合周期过长。在实际装车匹配时，这款制动盘可以直接替换同规格的原厂实心制动盘，无需改动卡钳、轮毂等周边部件，安装孔位、中心定位尺寸完全兼容，适合售后维修替换以及制动系统小幅升级的使用场景。

　　需要注意的是，这款钻孔制动盘的通风冷却效果与车辆行驶速度直接相关，在低速挪车、长时间下坡配合发动机制动的工况下，依然需要避免长时间连续踩制动踏板，防止热量积聚超过材料的热负荷极限。盘体的通风孔在长期使用后可能会嵌入少量泥沙、碎石，日常保养时可以用高压气枪清理孔道内的杂物，避免杂物堵塞影响通风效果，同时防止硬质杂物在孔内长期摩擦导致孔边出现异常磨损。整体来看，这款制动盘的设计平衡了散热性能、结构强度、安装兼容性三方面的需求，没有为了追求散热效果盲目增加钻孔数量降低盘体强度，也没有为了控制成本简化钻孔的倒角、动平衡等关键工艺细节，能够满足日常家用车辆的制动使用需求。
