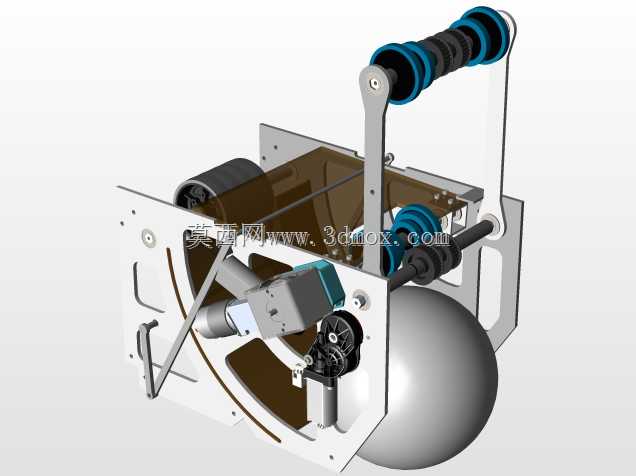

FRC竞赛机器人Dynamos桁架承载结构

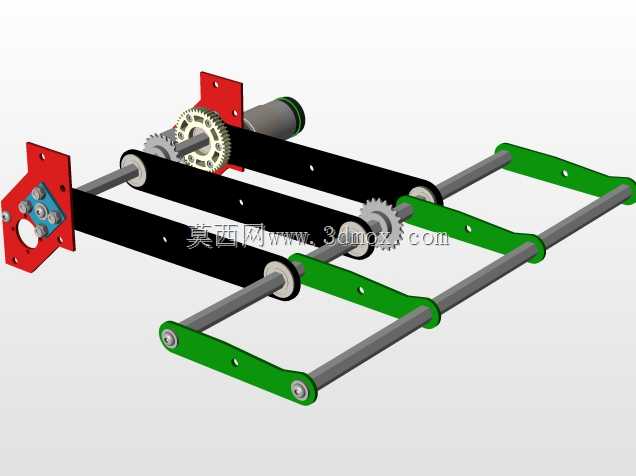

该结构为FRC赛事机器人的主承载桁架构件，是竞赛机器人整机的核心受力基体，主要应用于青少年机器人对抗赛事的参赛设备搭建场景，承担整机动力部件、执行机构、电气组件的安装承载与载荷传递作用。从实际赛事使用需求出发，这类桁架结构需要同时满足对抗碰撞下的结构强度要求、高速移动下的轻量化减重要求，以及多部件安装的接口兼容性要求，是竞赛机器人设计中决定整机性能上限的核心结构件。

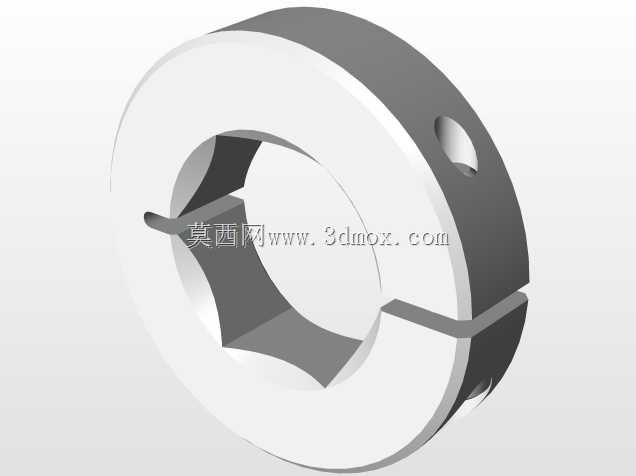

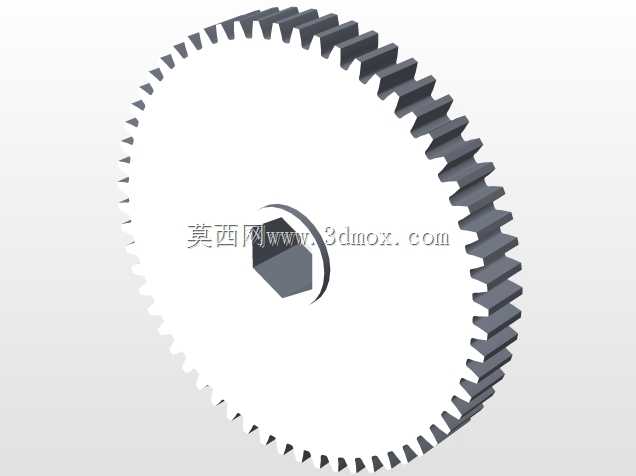

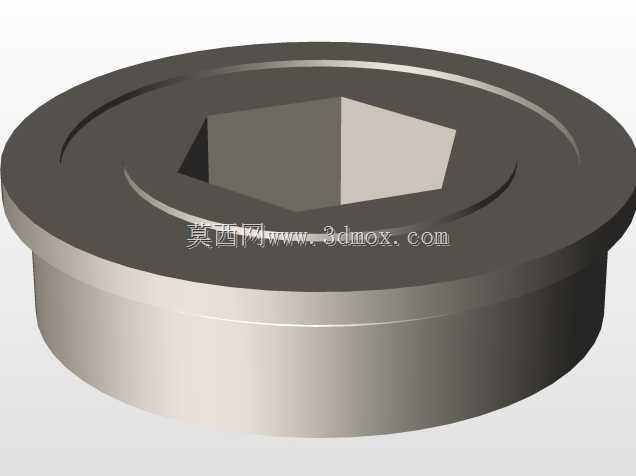

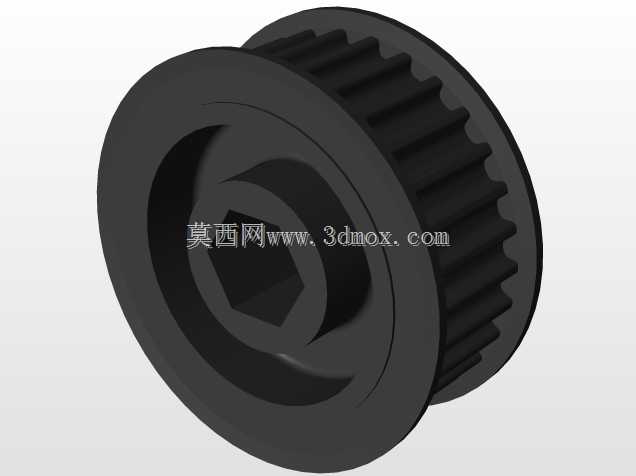

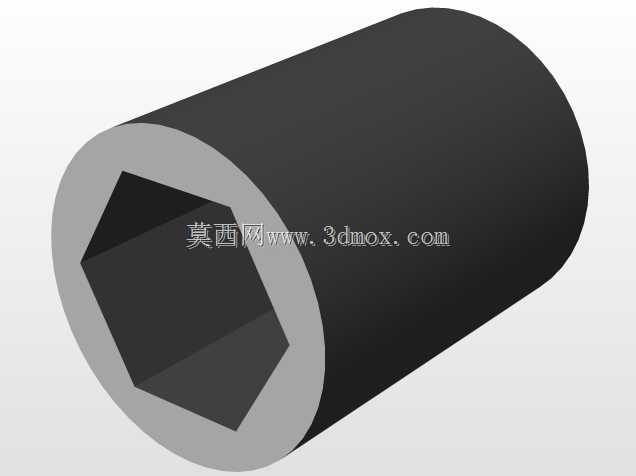

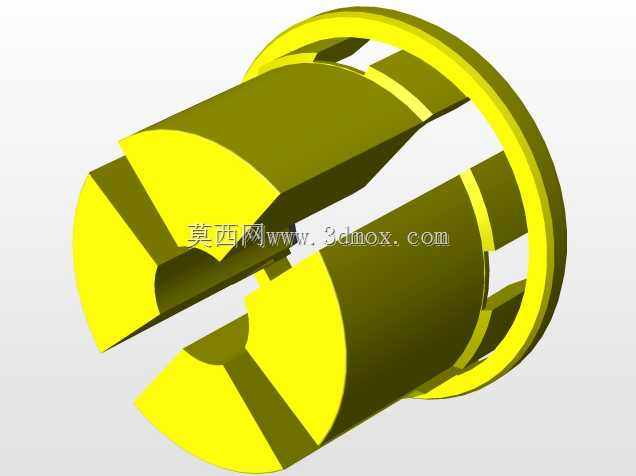

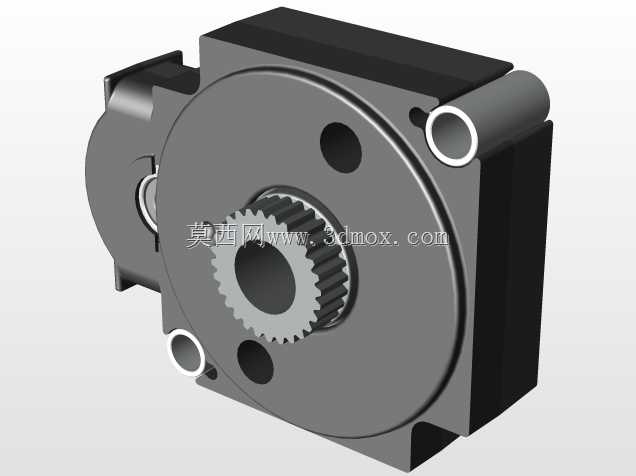

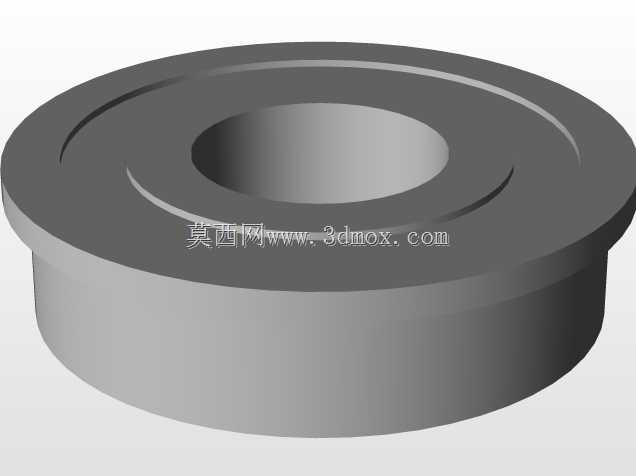

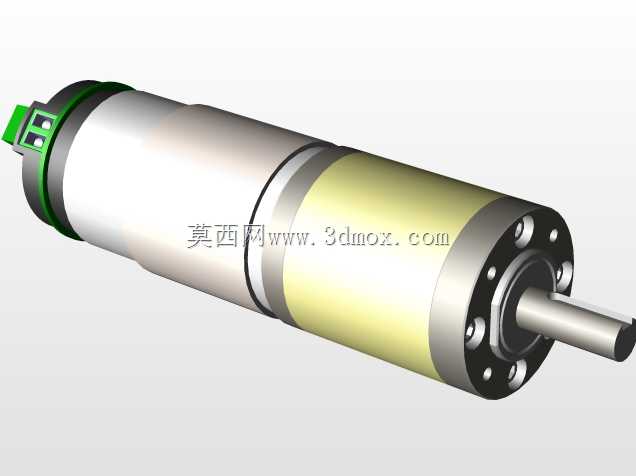

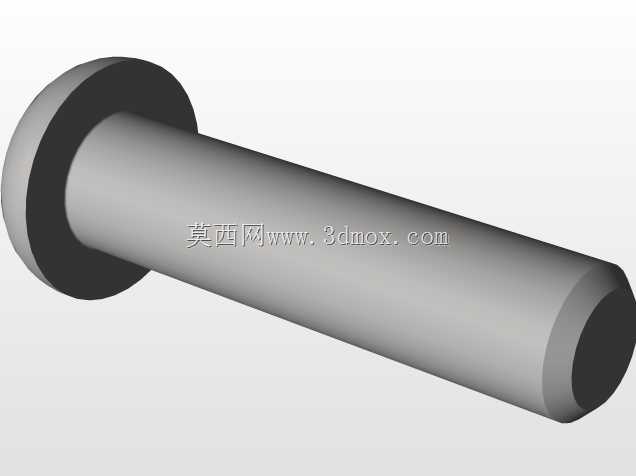

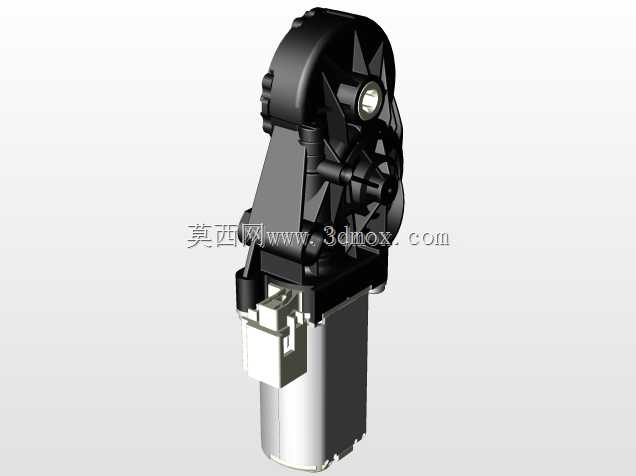

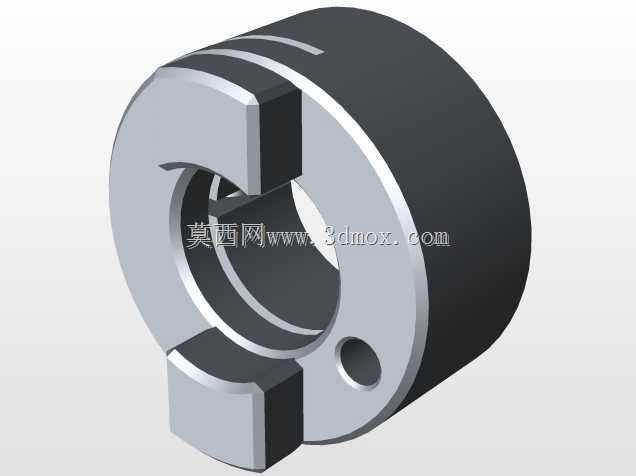

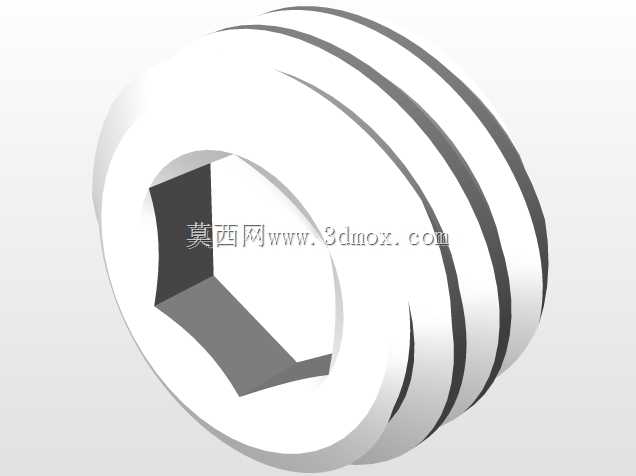

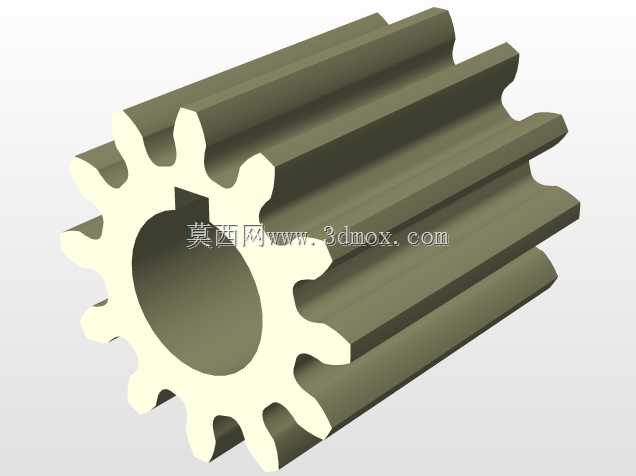

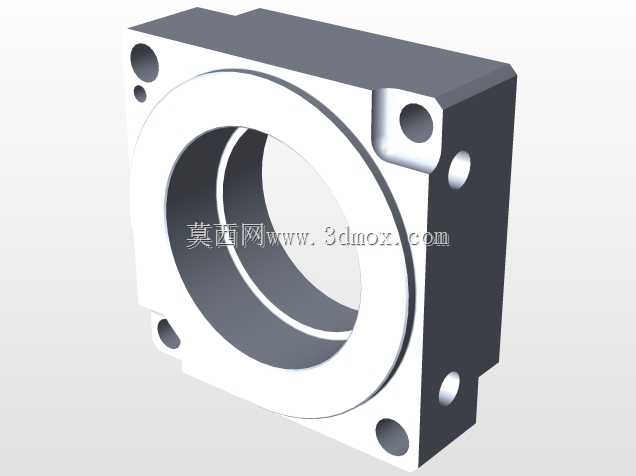

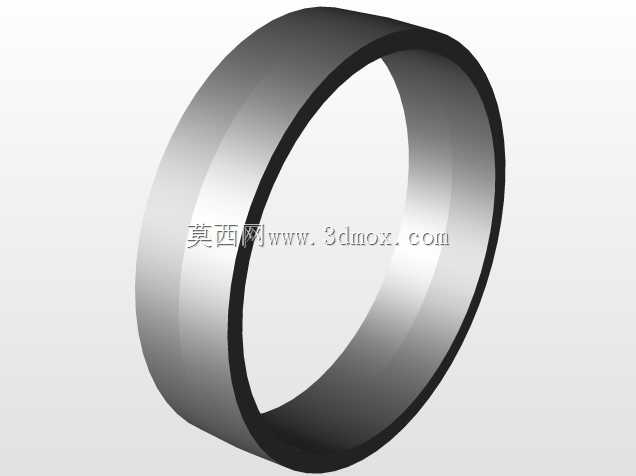

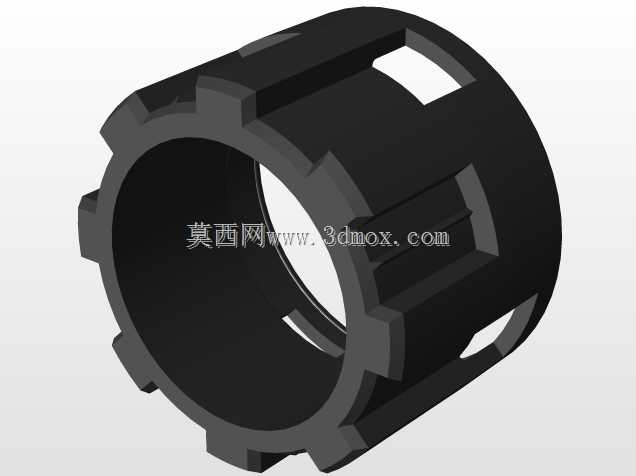

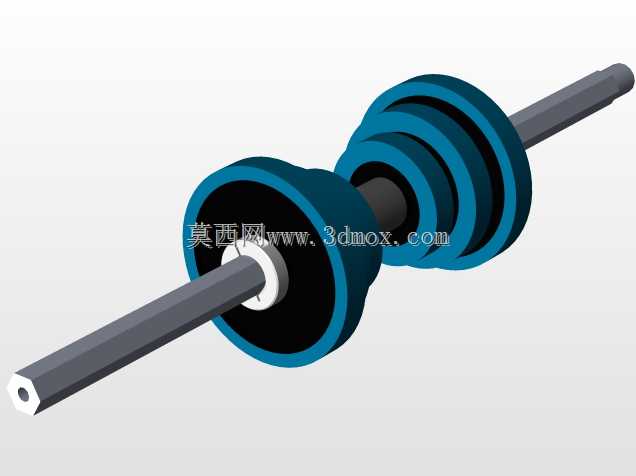

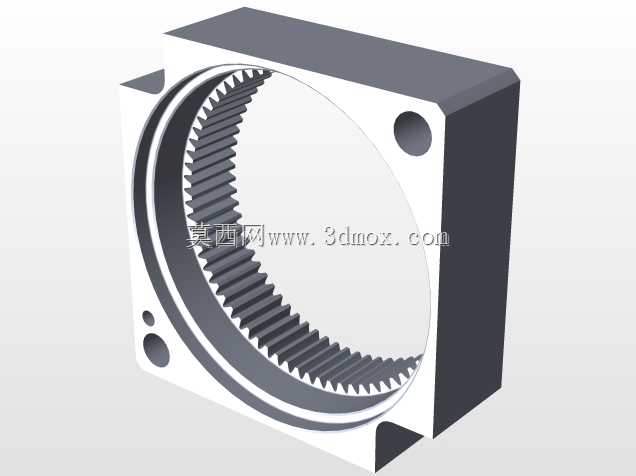

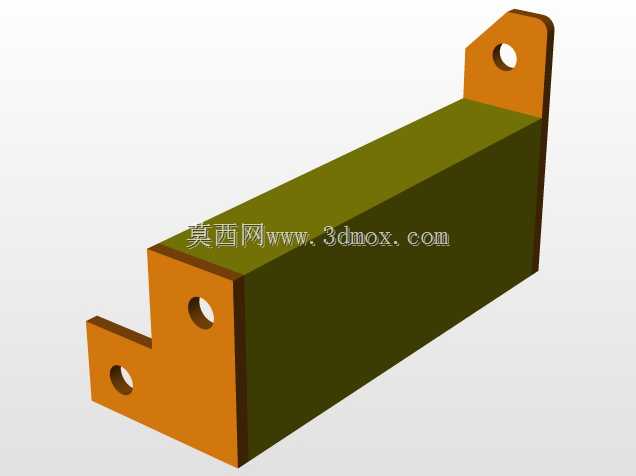

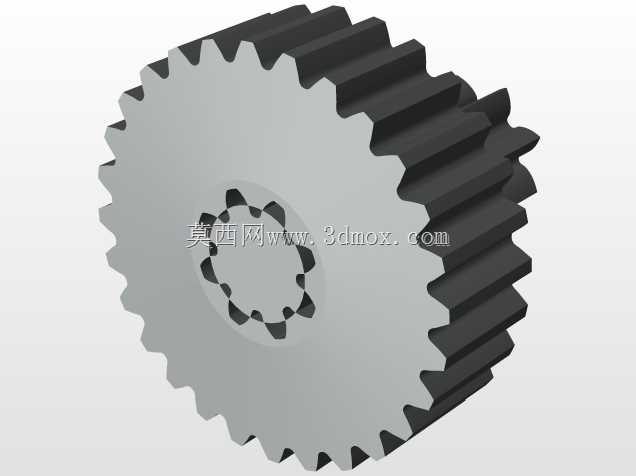

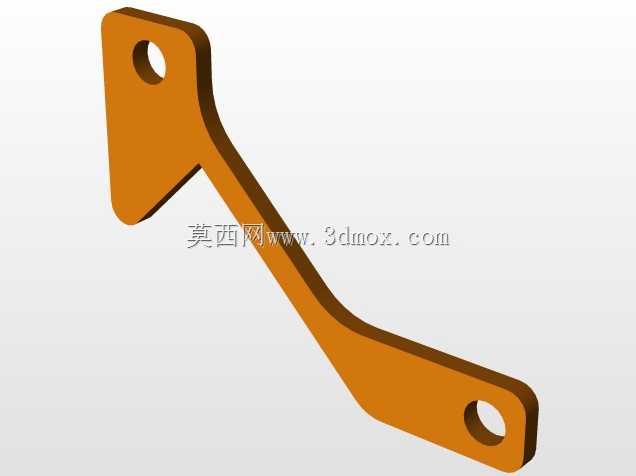

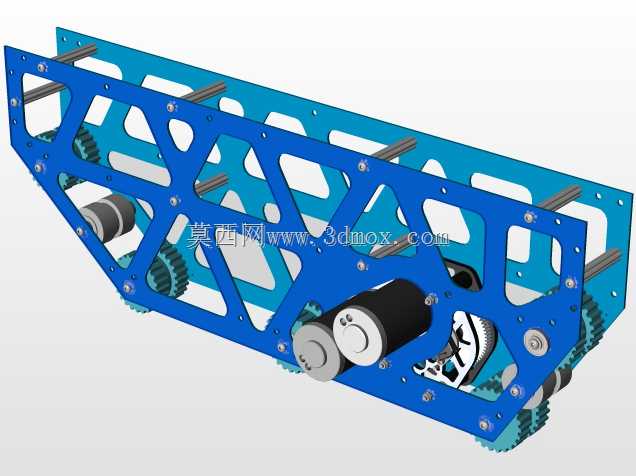

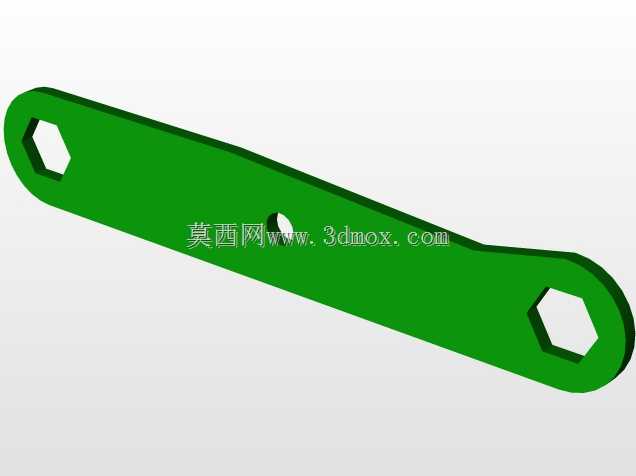

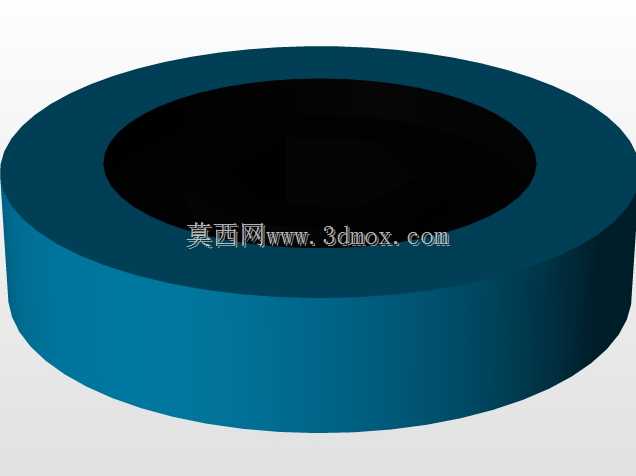

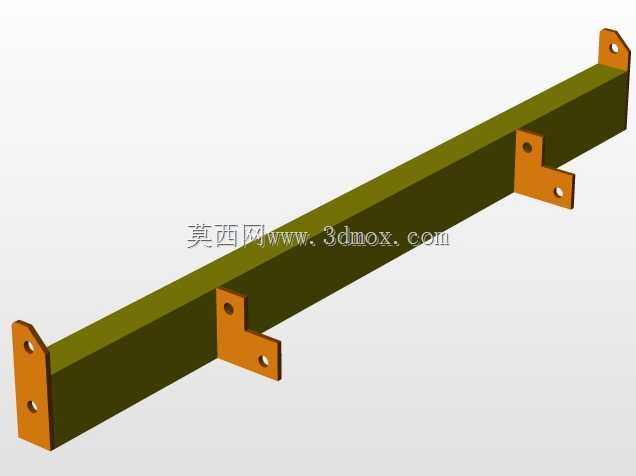

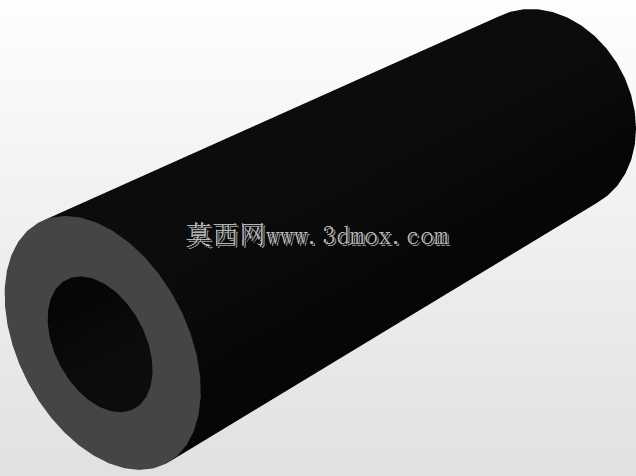

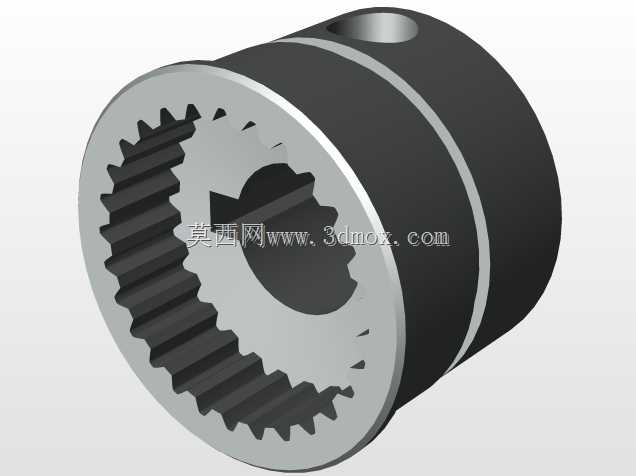

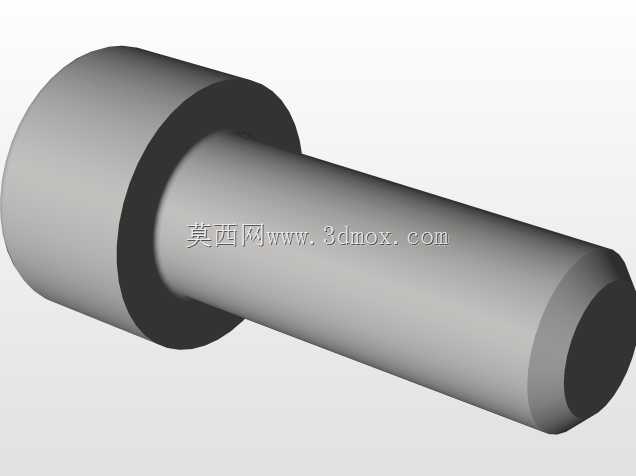

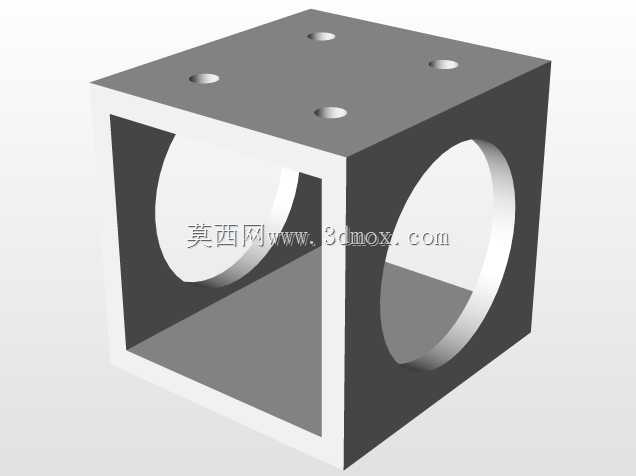

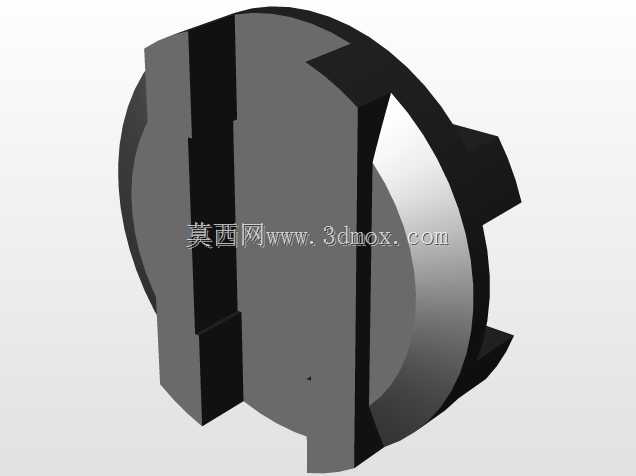

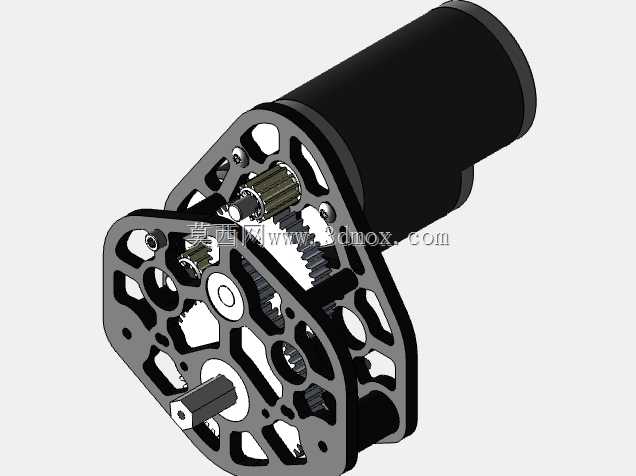

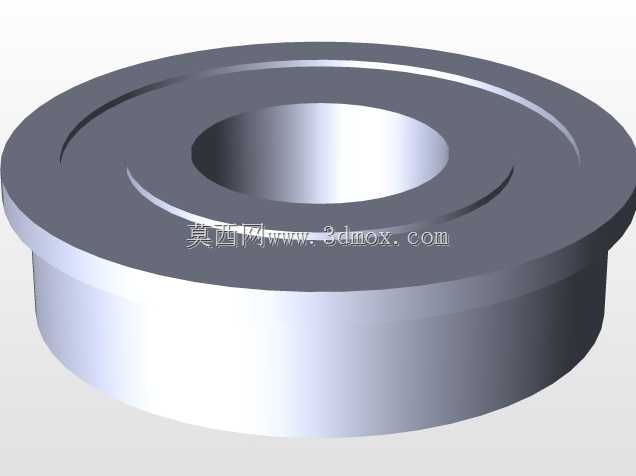

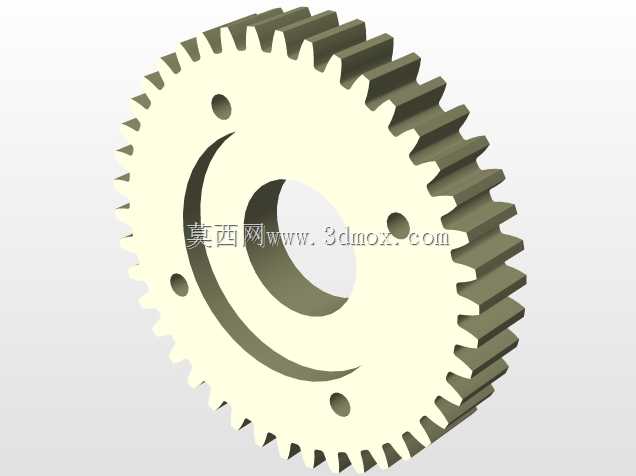

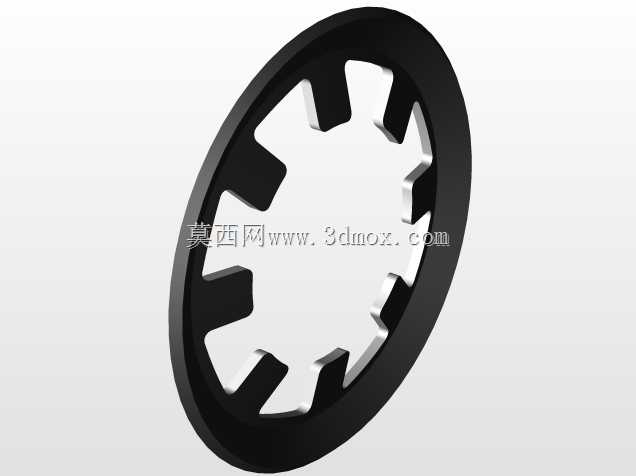

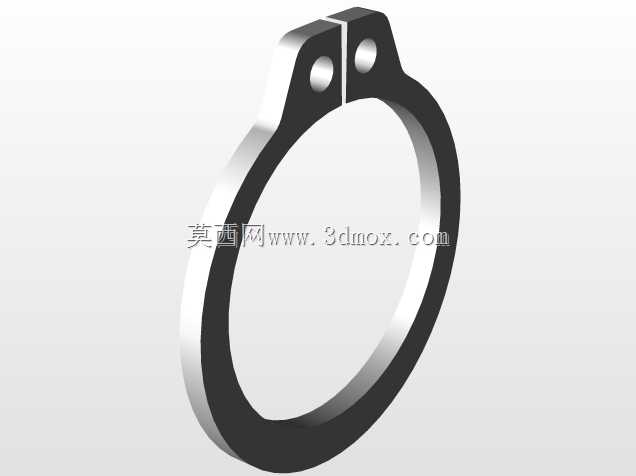

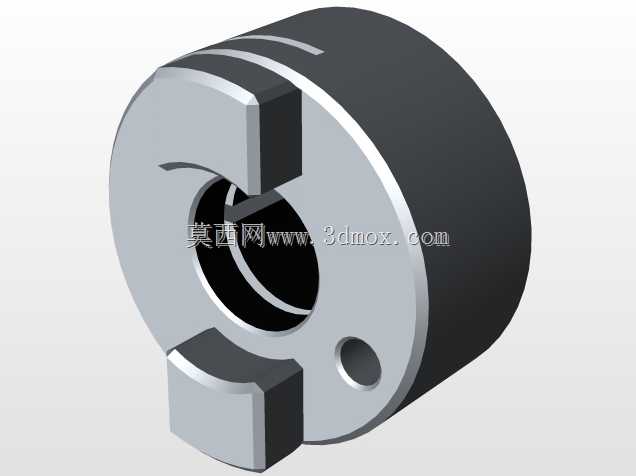

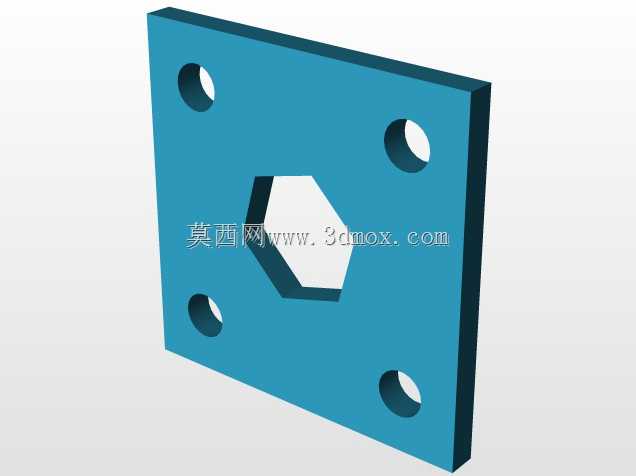

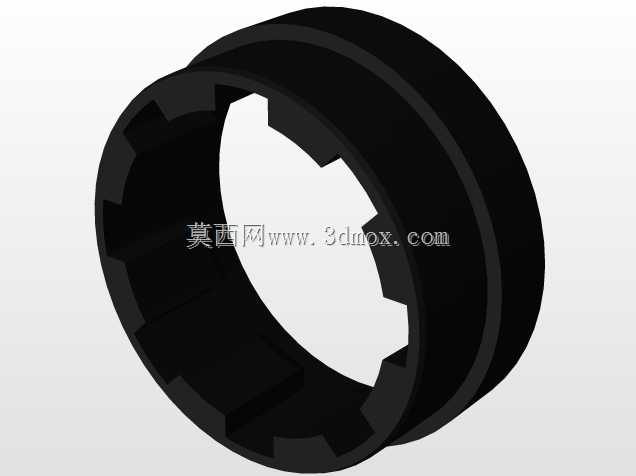

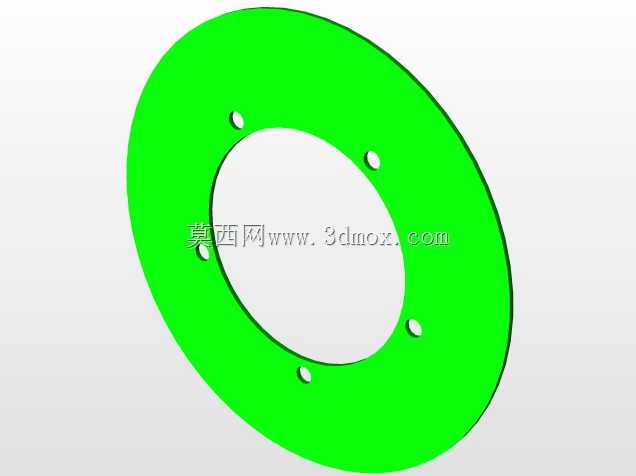

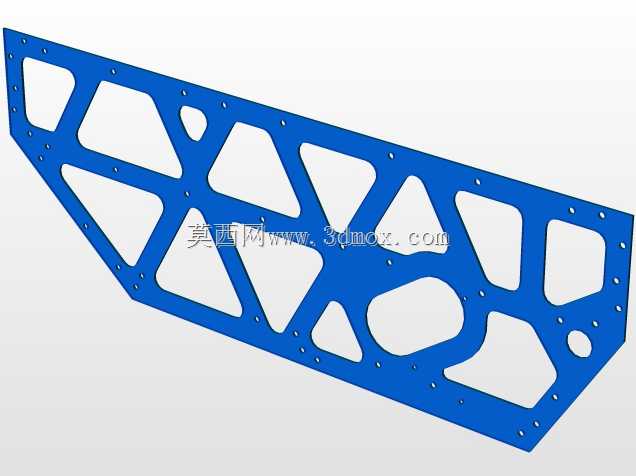

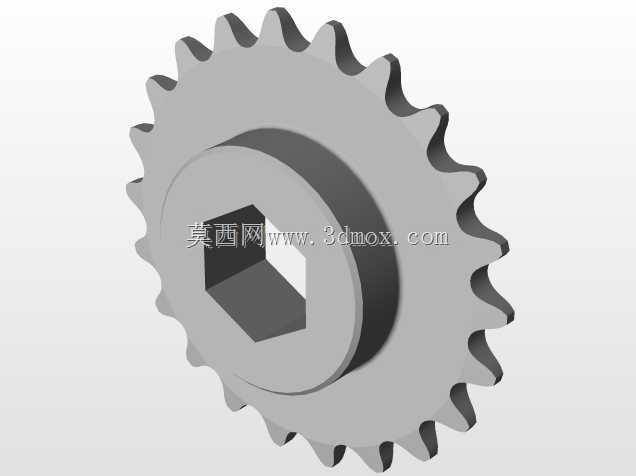

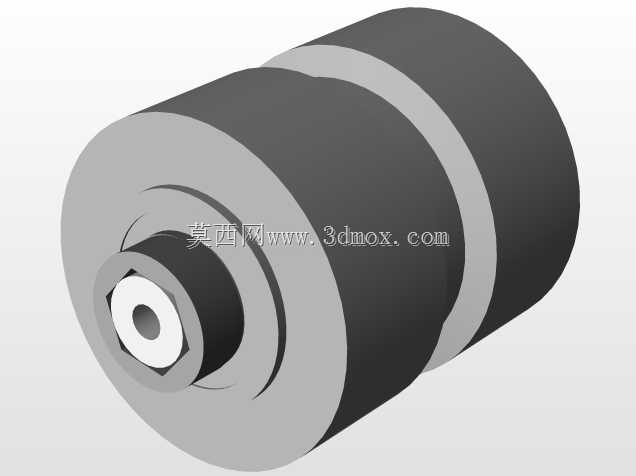

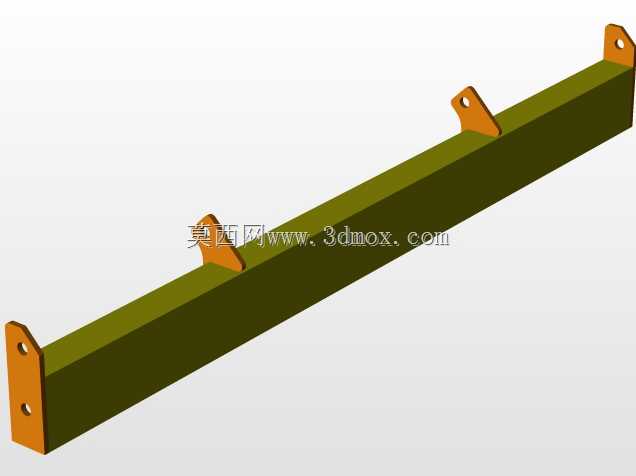

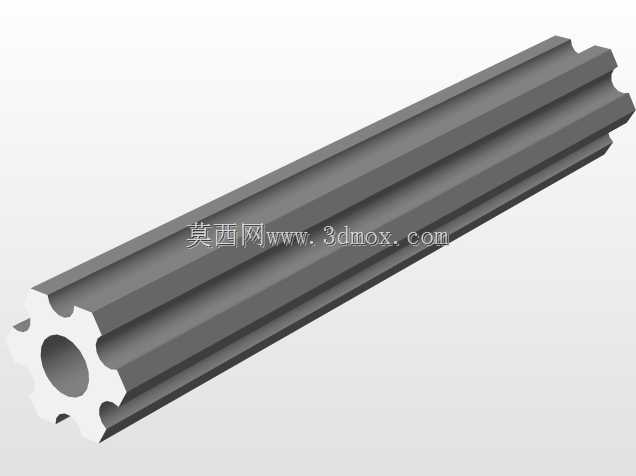

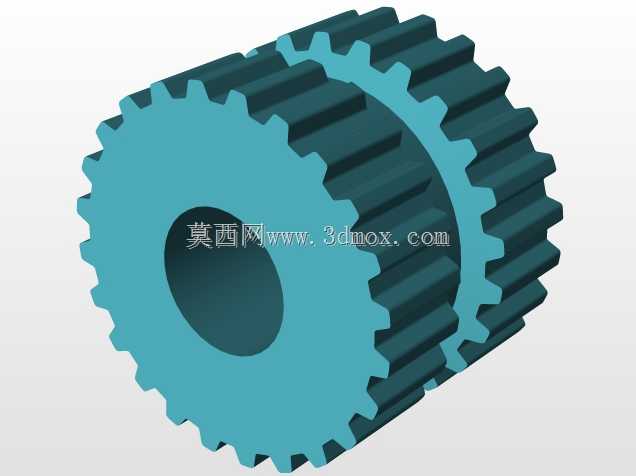

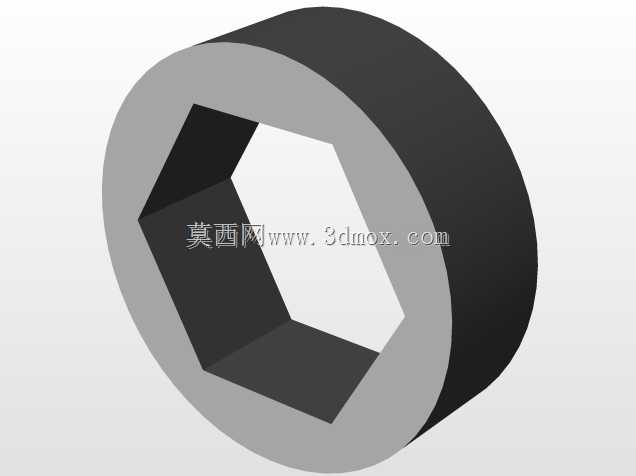

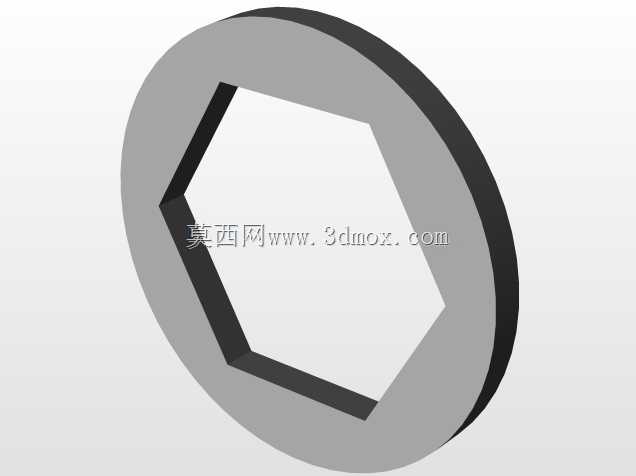

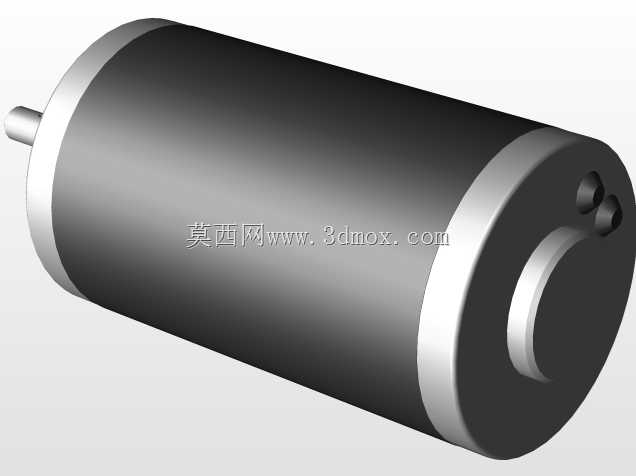

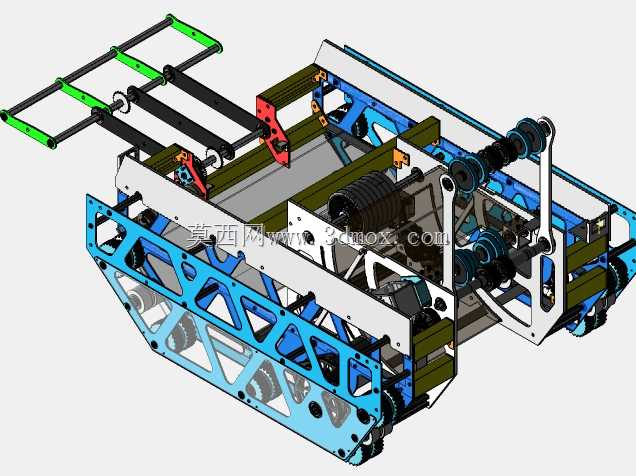

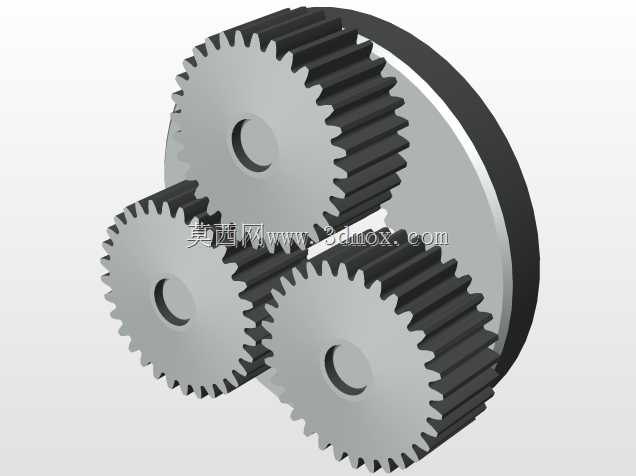

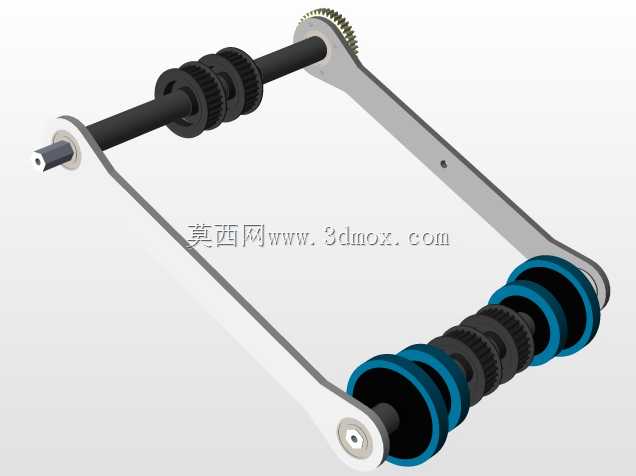

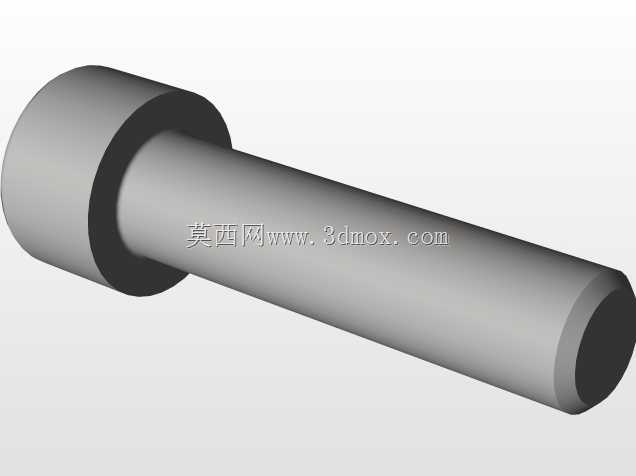

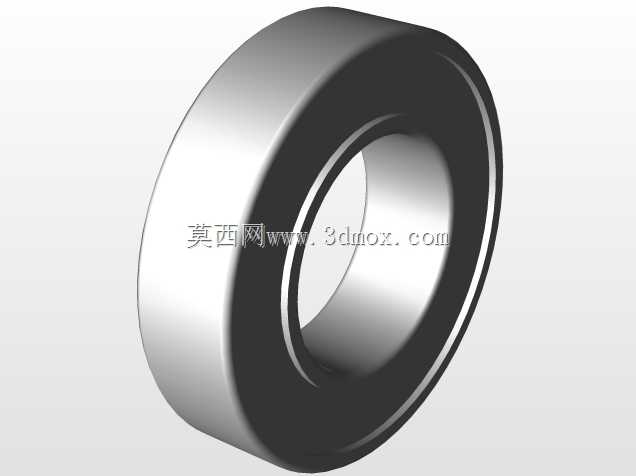

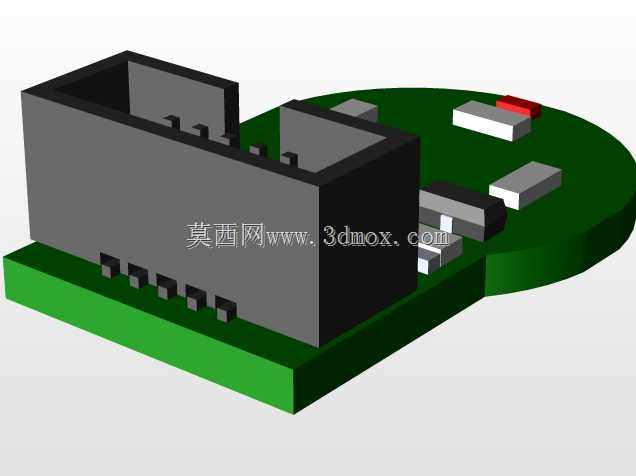

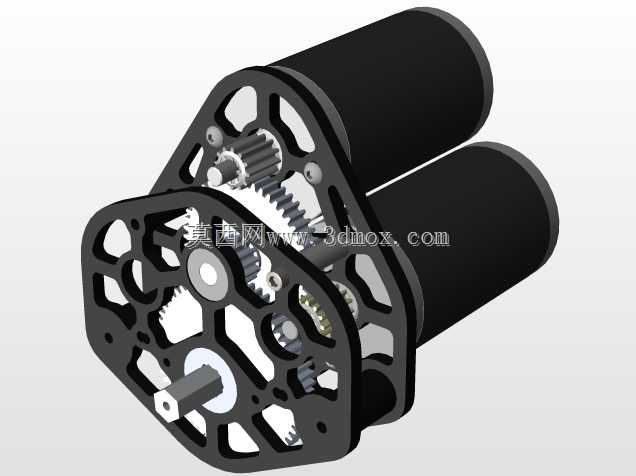

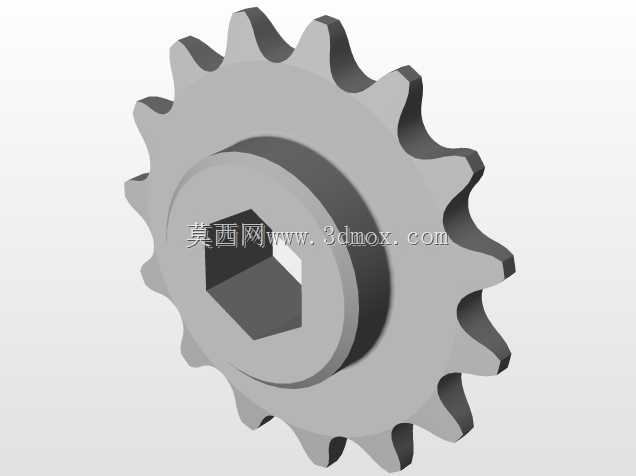

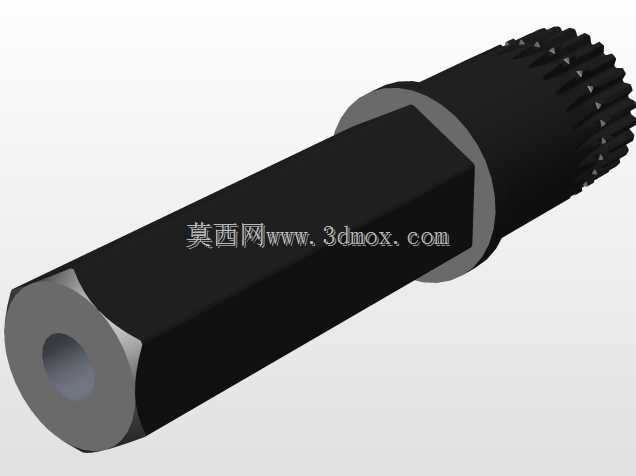

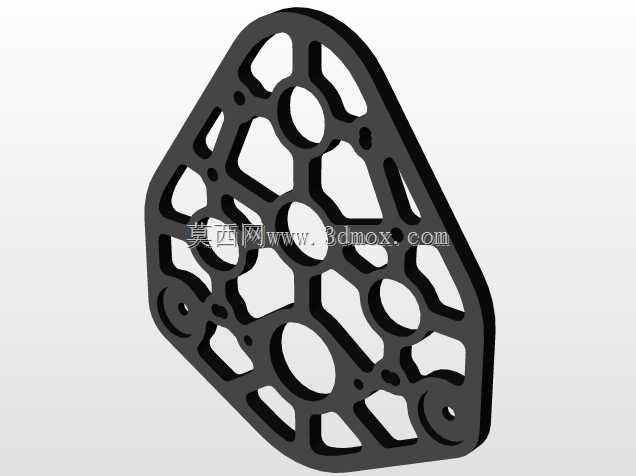

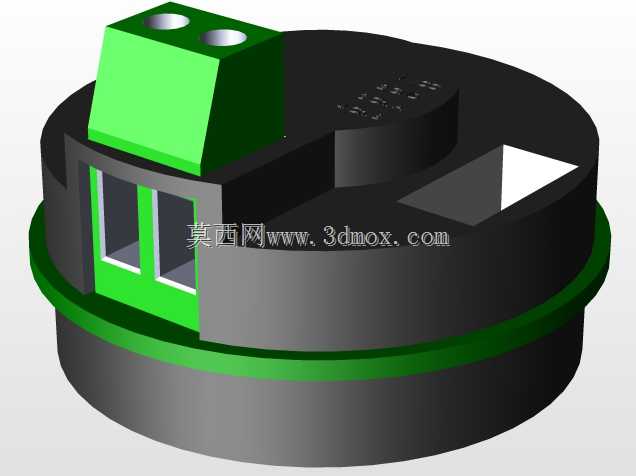

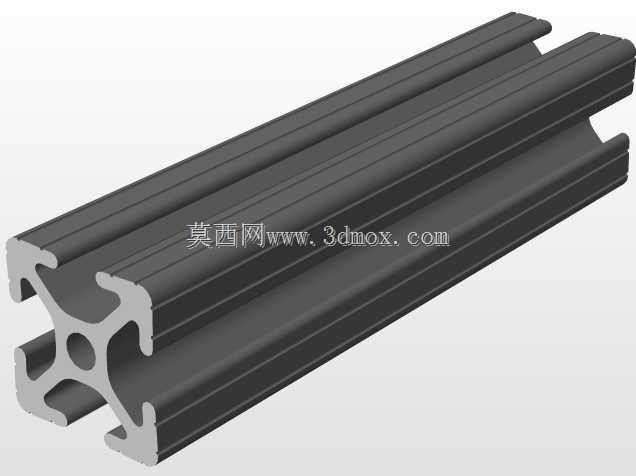

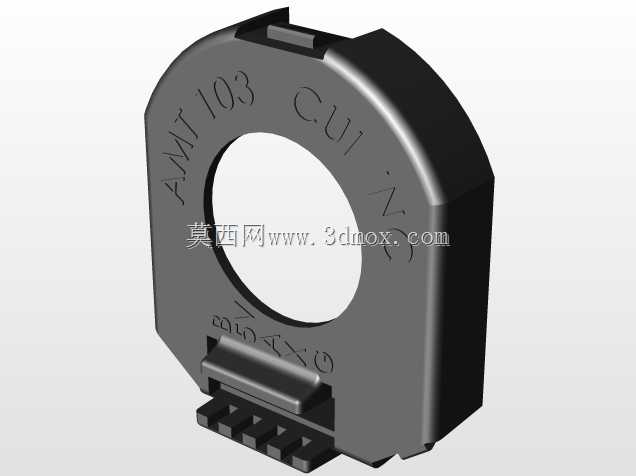

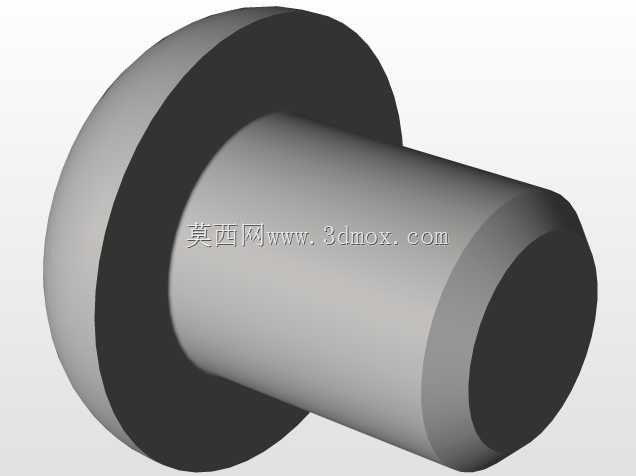

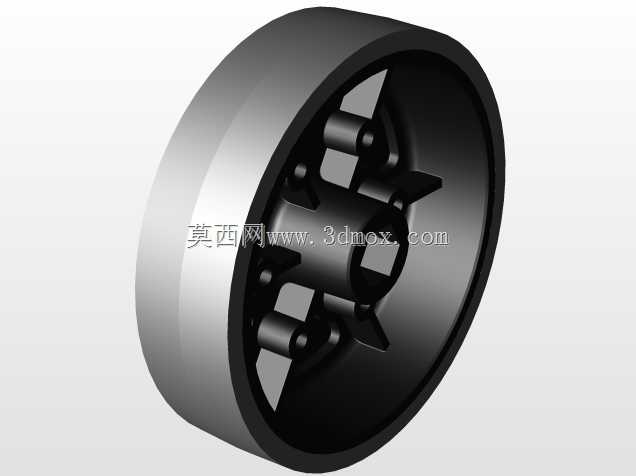

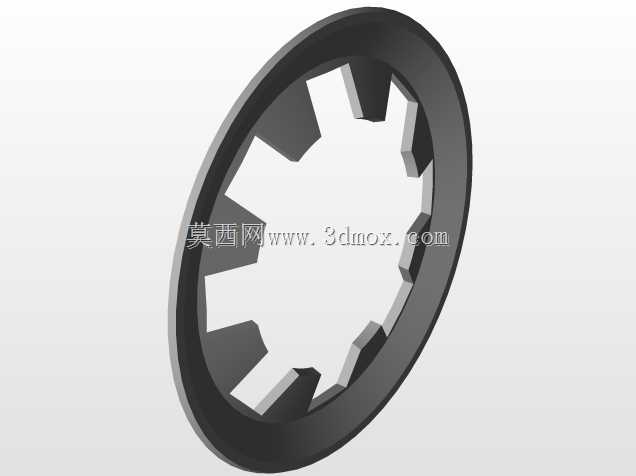

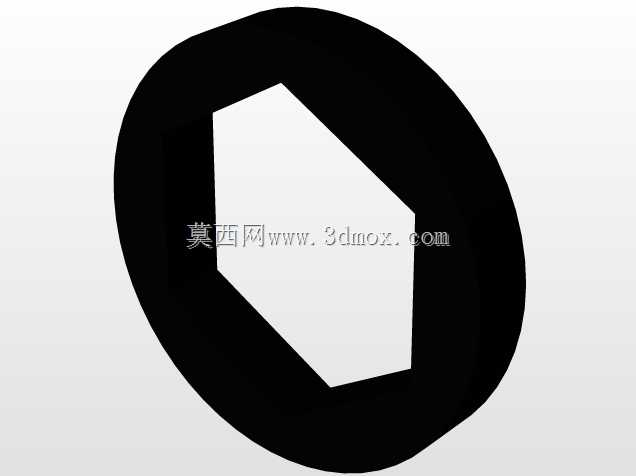

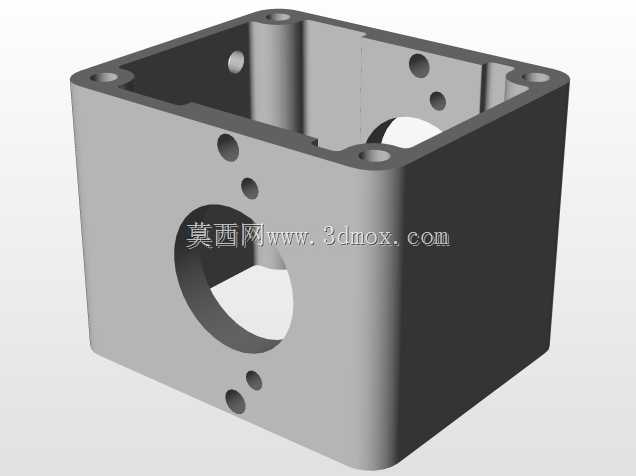

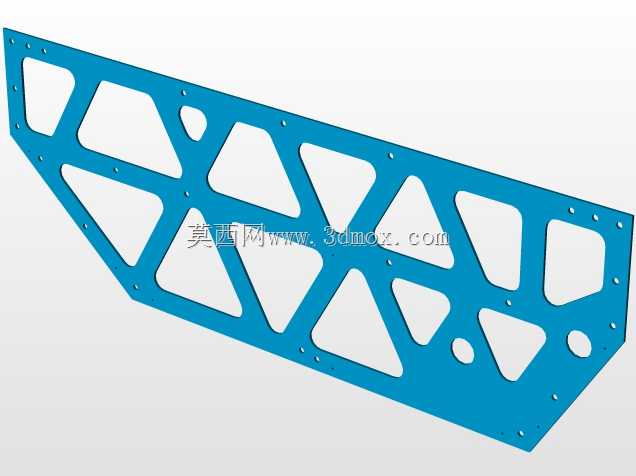

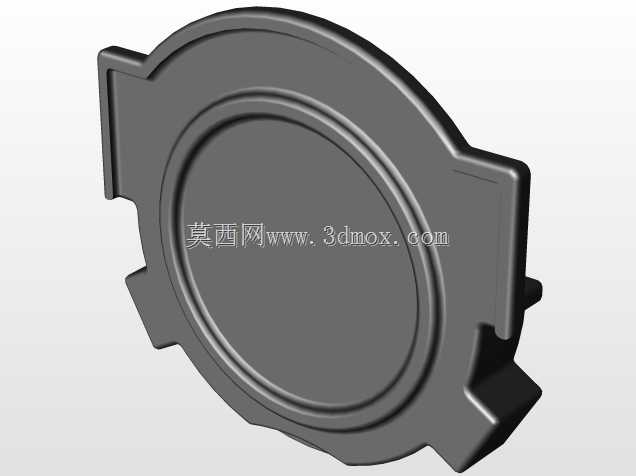

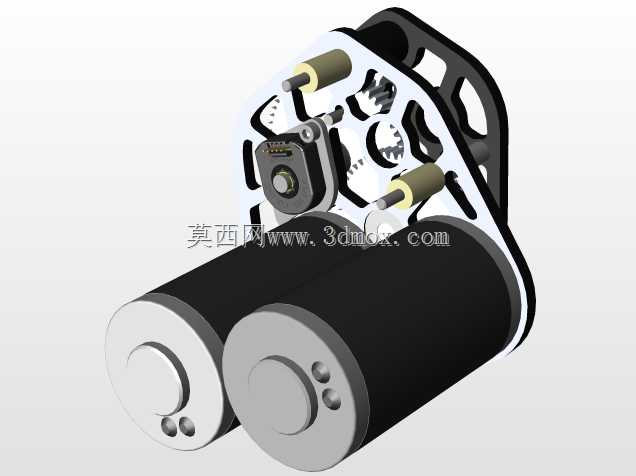

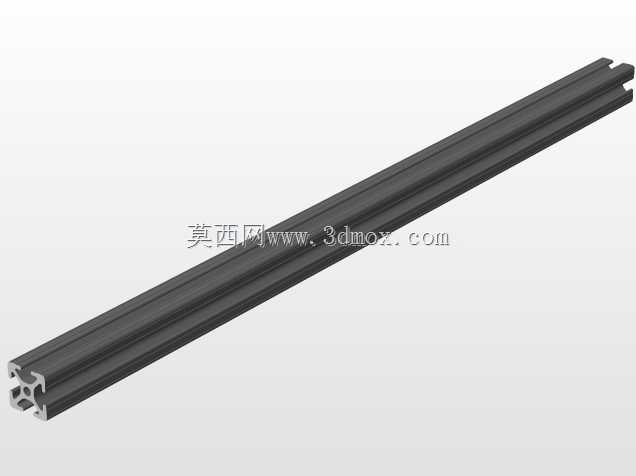

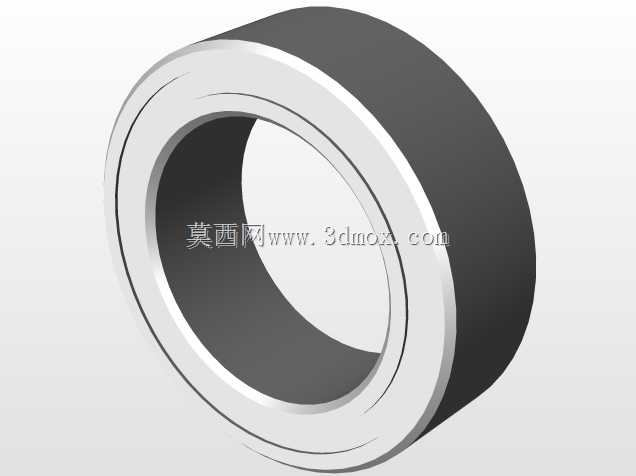

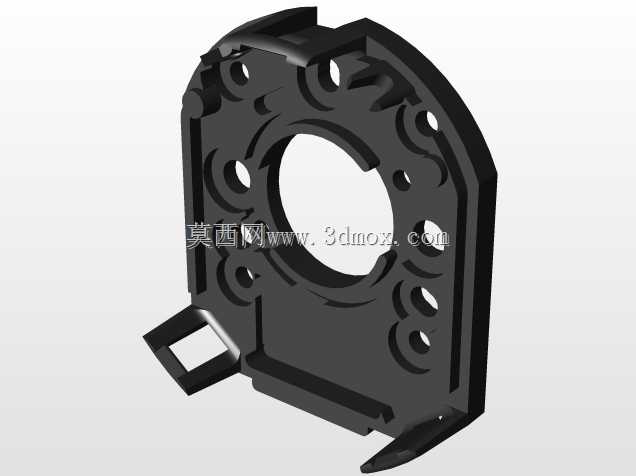

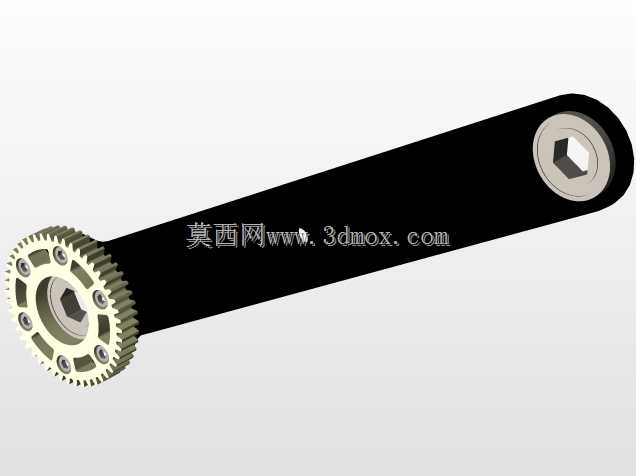

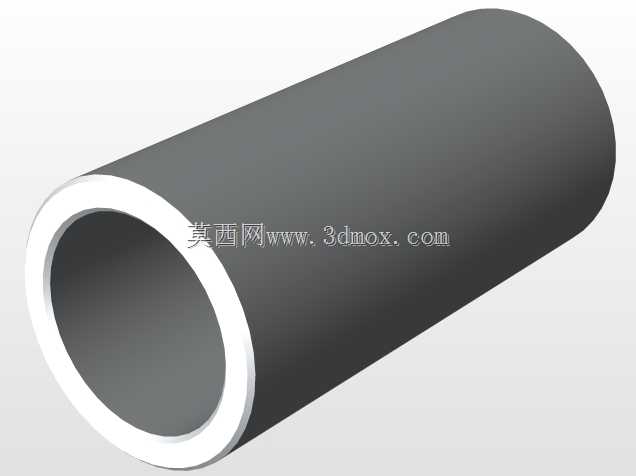

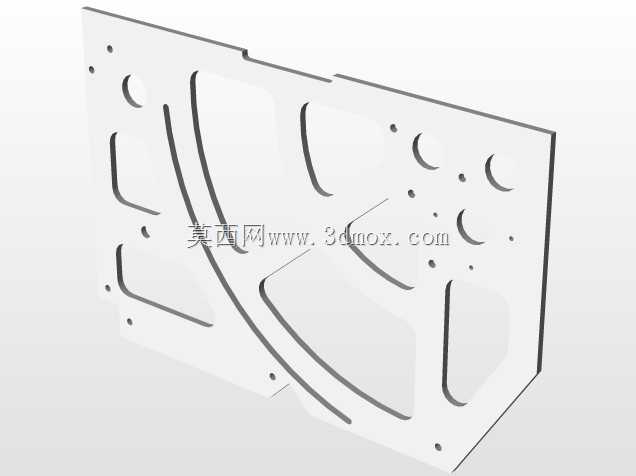

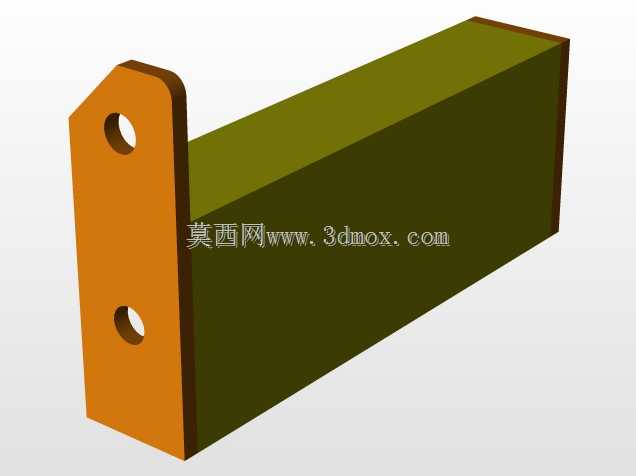

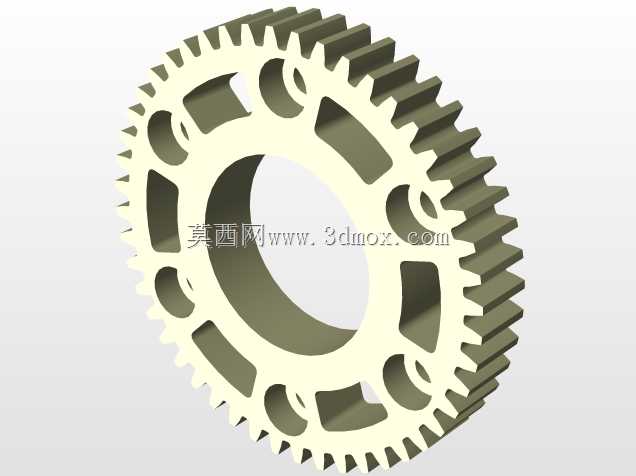

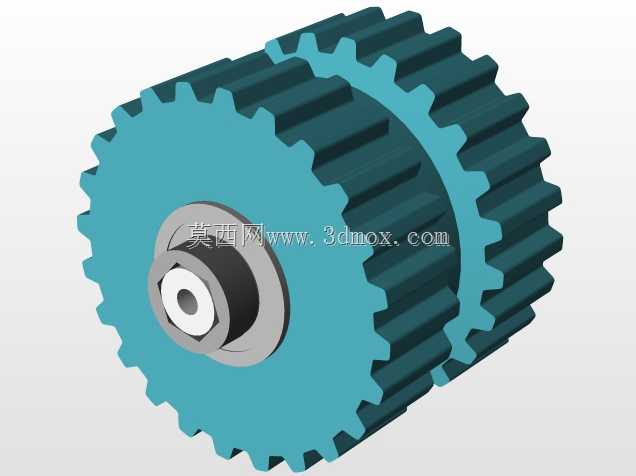

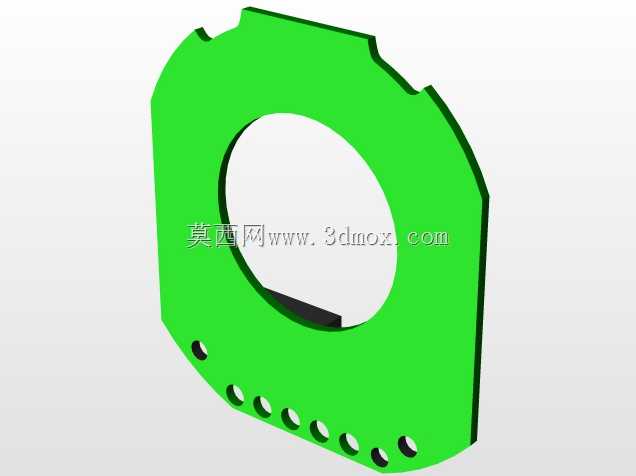

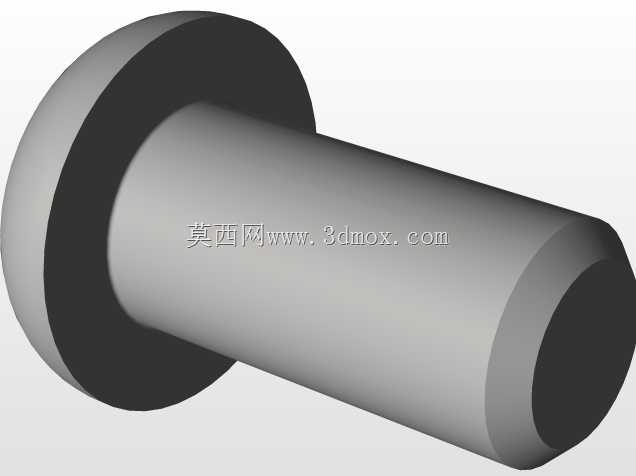

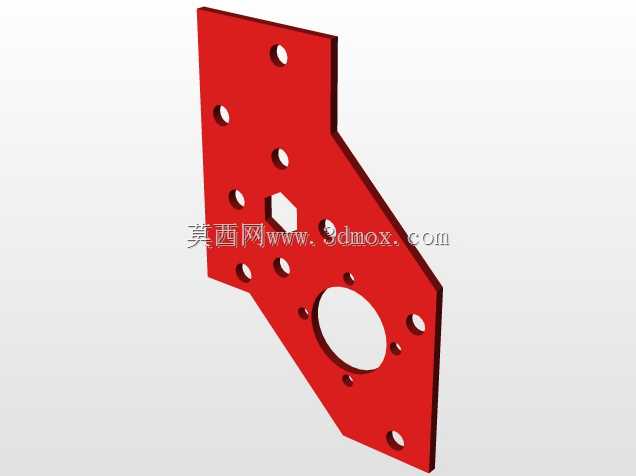

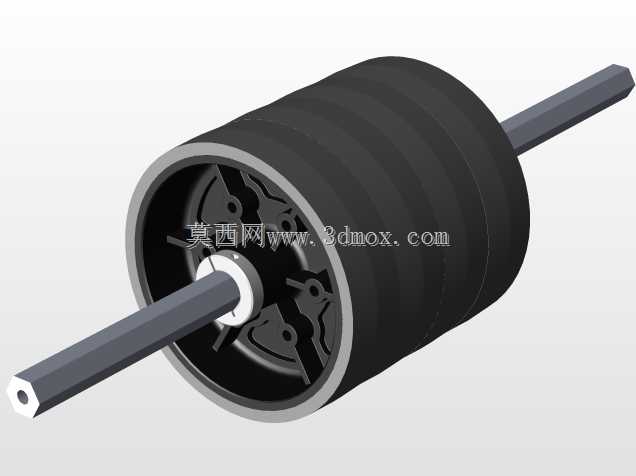

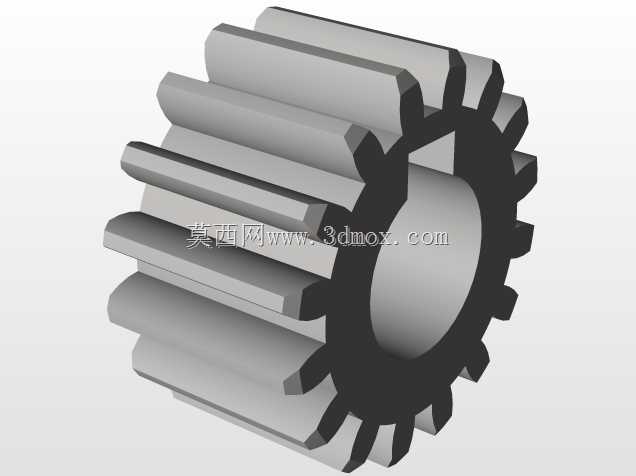

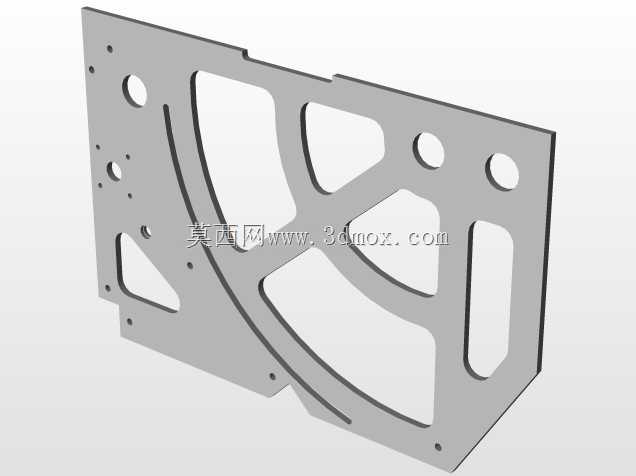

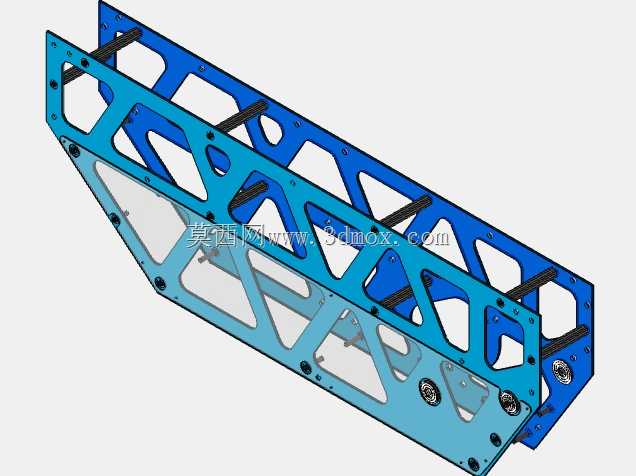

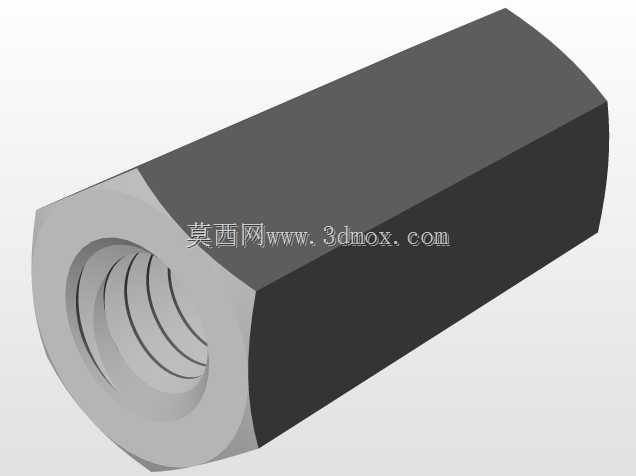

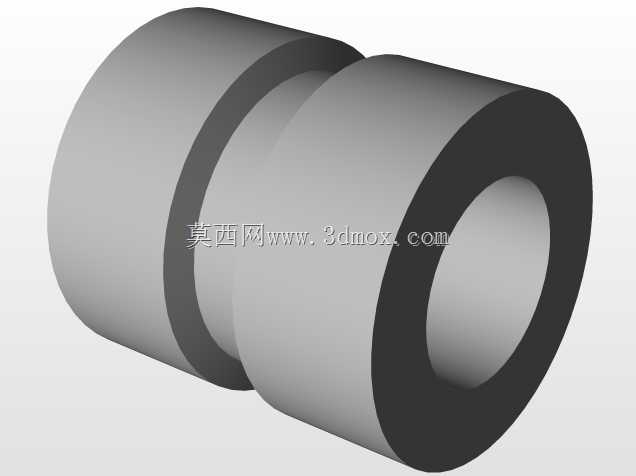

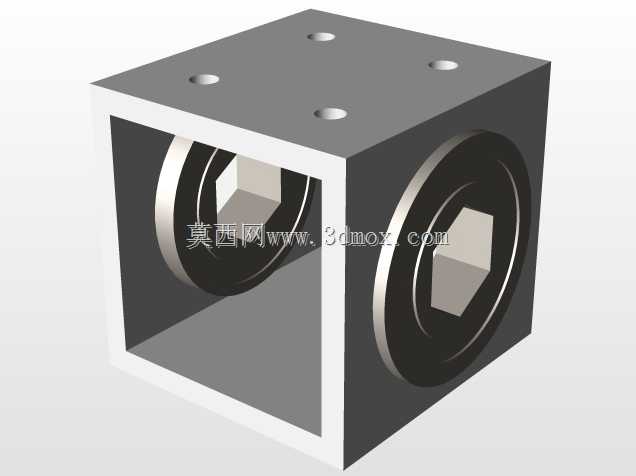

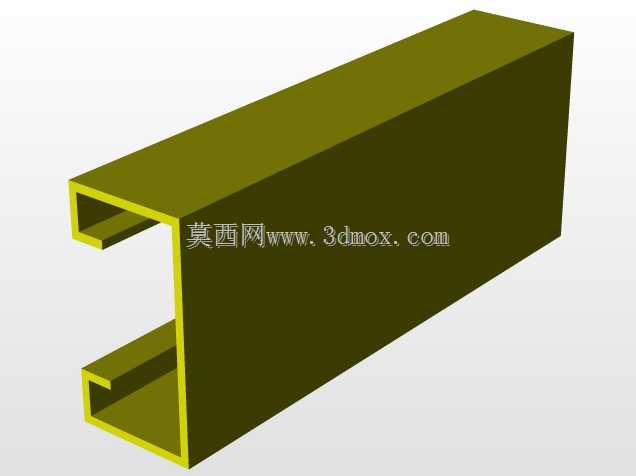

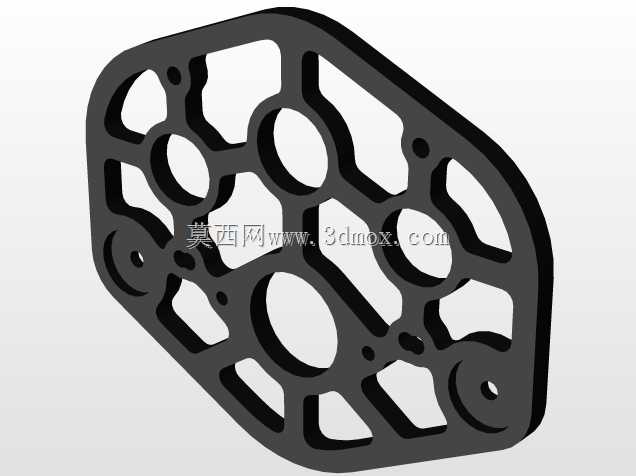

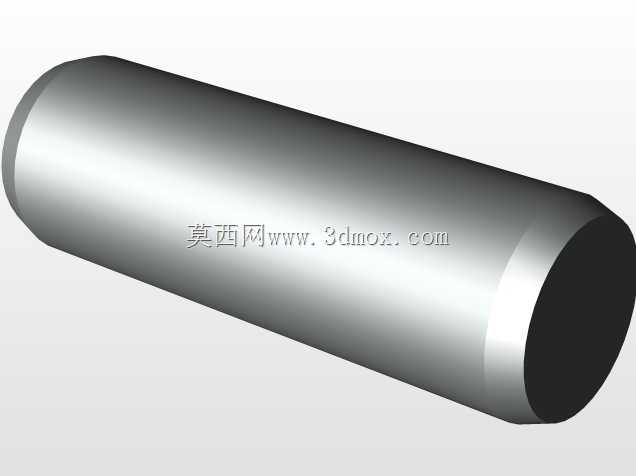

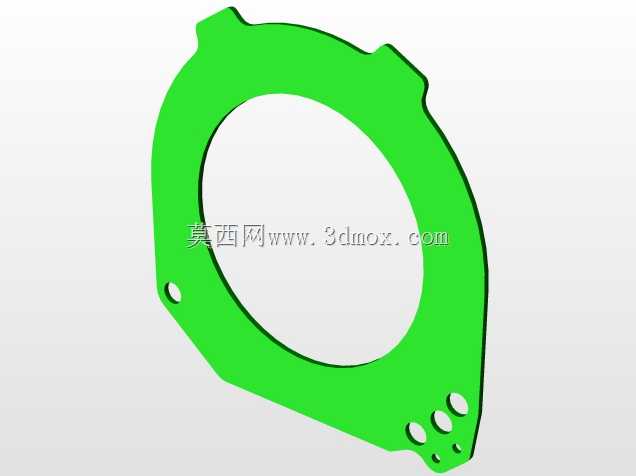

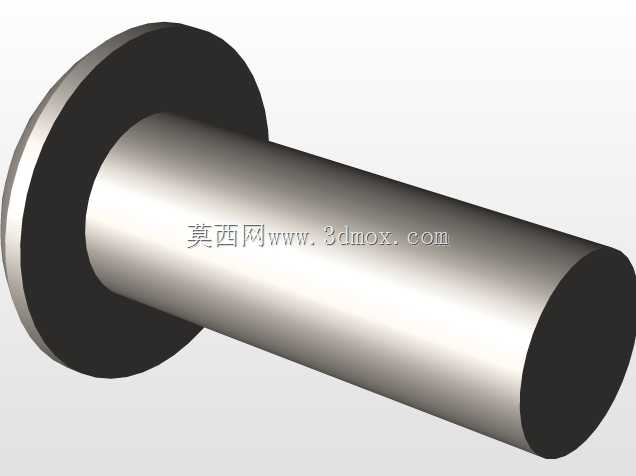

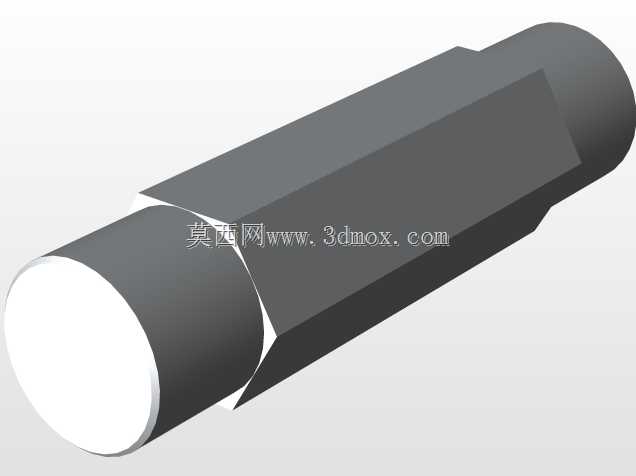

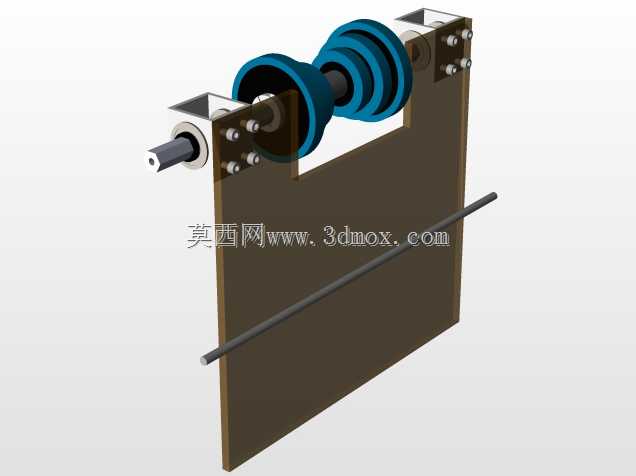

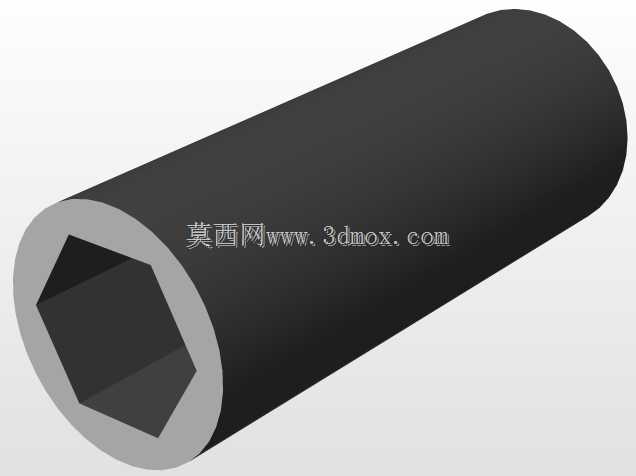

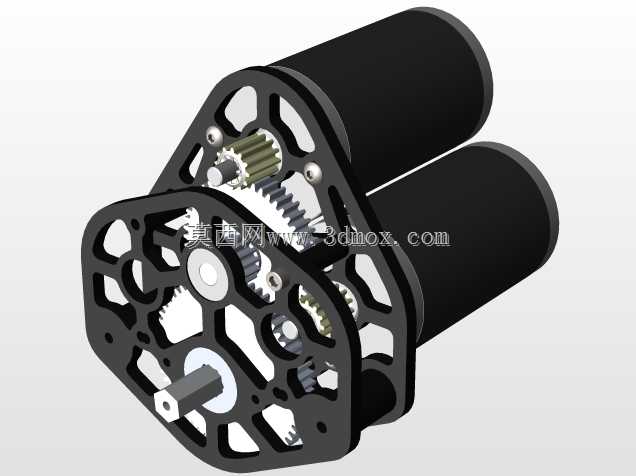

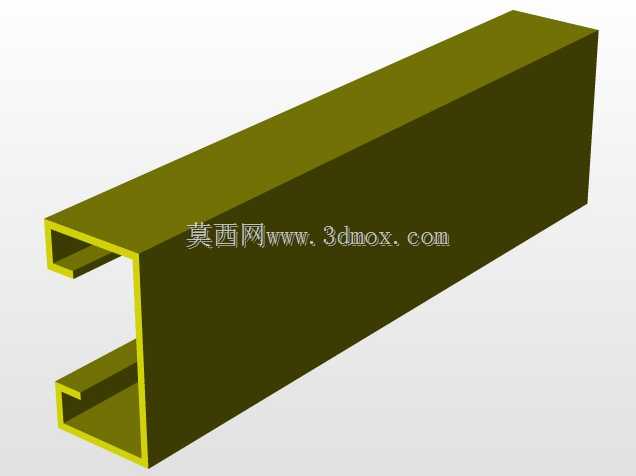

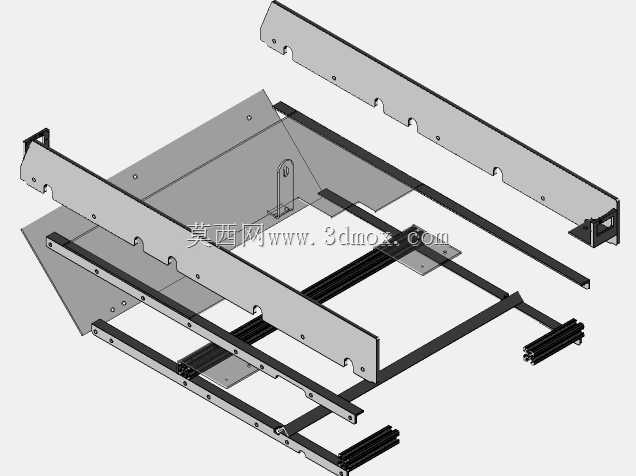

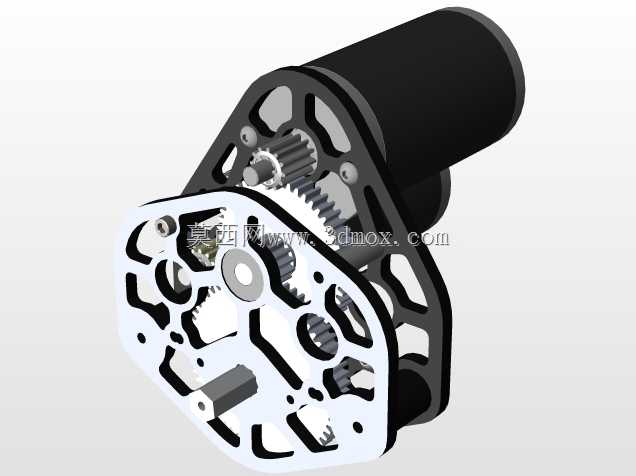

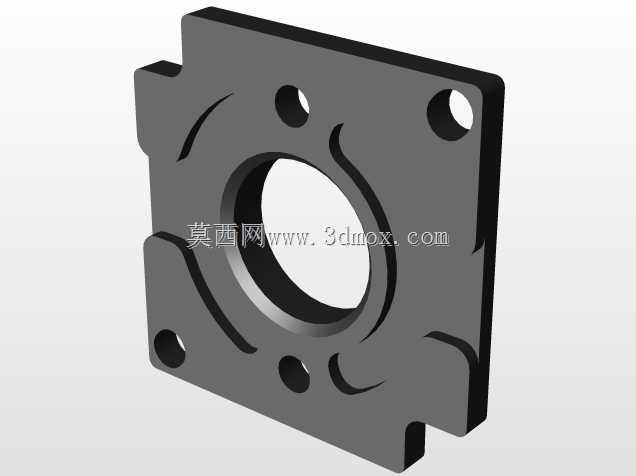

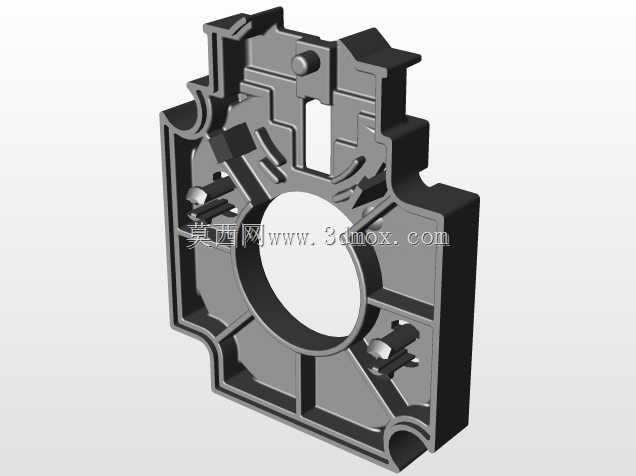

设计阶段首先围绕赛事规则的尺寸边界开展布局，整体采用双侧对称桁架构型，外侧主承力板选用镂空拓扑优化结构，在保证整体抗弯、抗扭截面模量的前提下，尽可能去除非受力区域的材料，将结构自重控制在整机重量配额的合理区间内，避免占用动力系统、执行机构的重量配额。两层桁架板之间采用等距分布的横向连接柱进行刚性连接，连接柱与板件的连接位置均选在桁架受力的节点处，避免在板件悬空的镂空区域设置连接点，防止局部应力集中导致的板件变形或开裂。

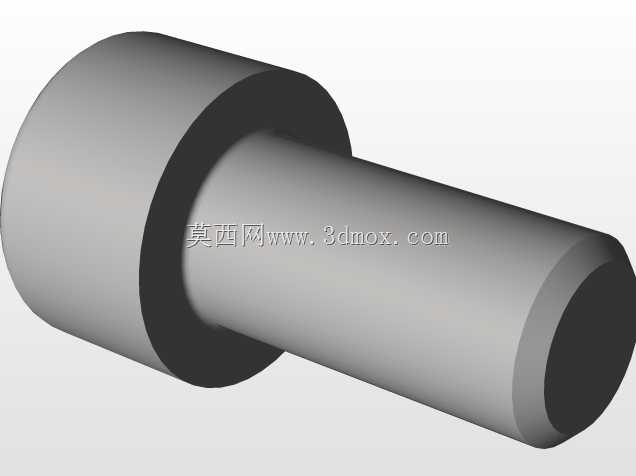

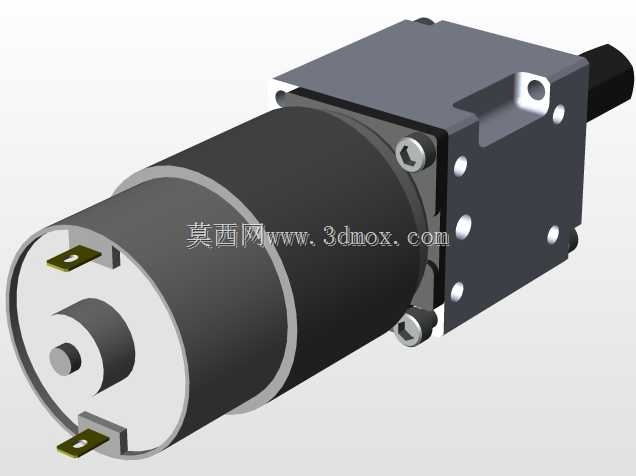

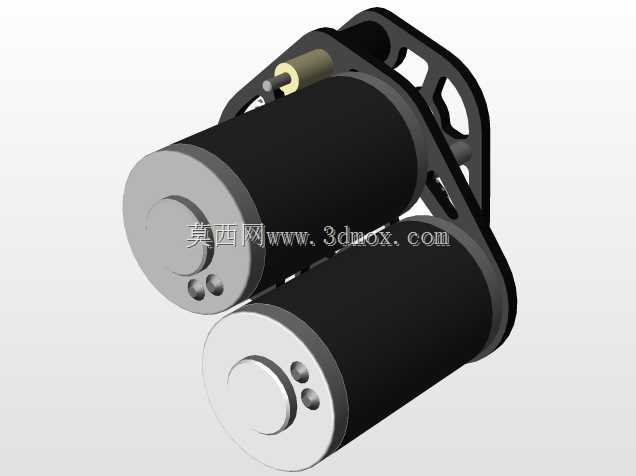

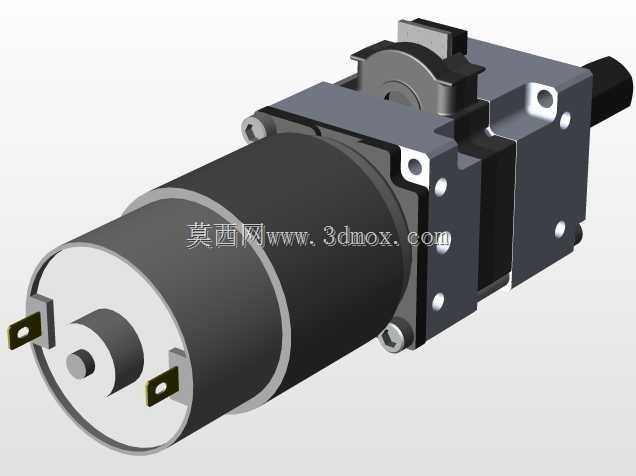

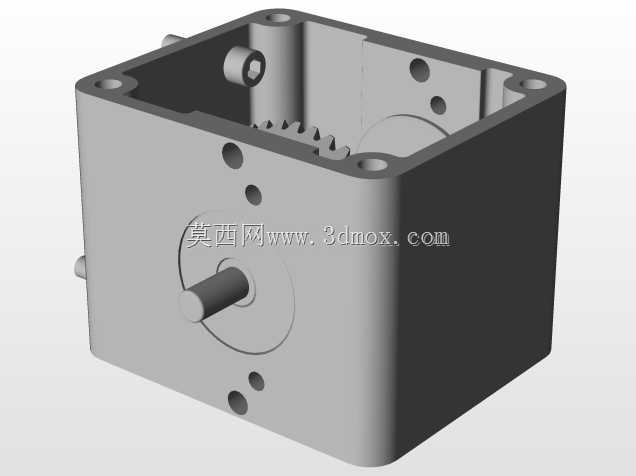

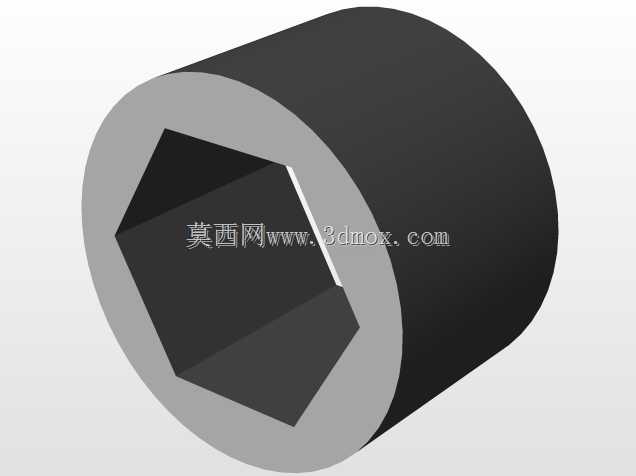

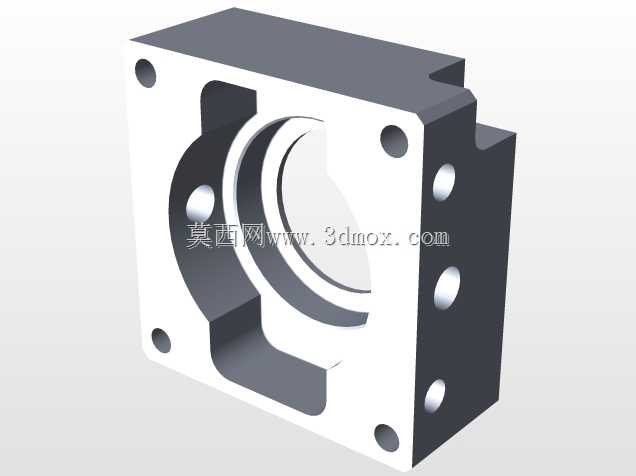

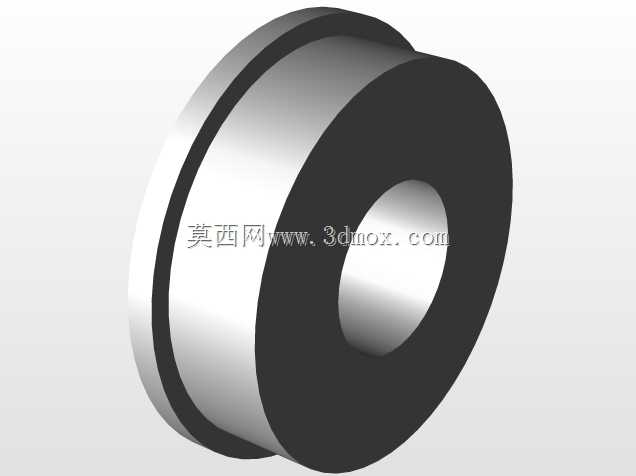

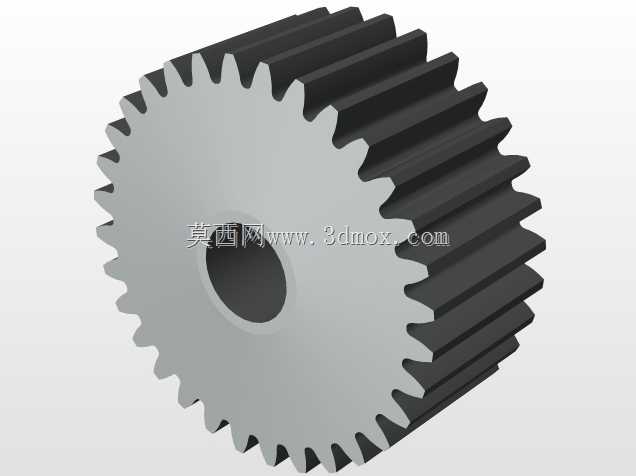

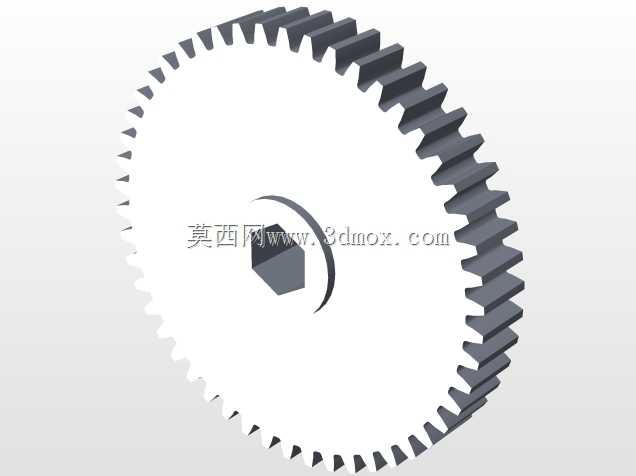

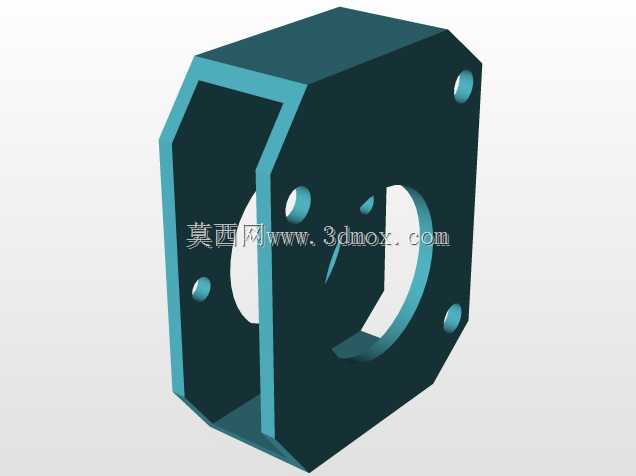

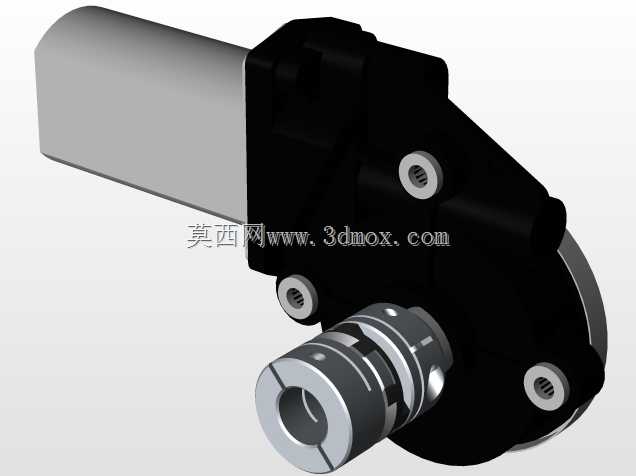

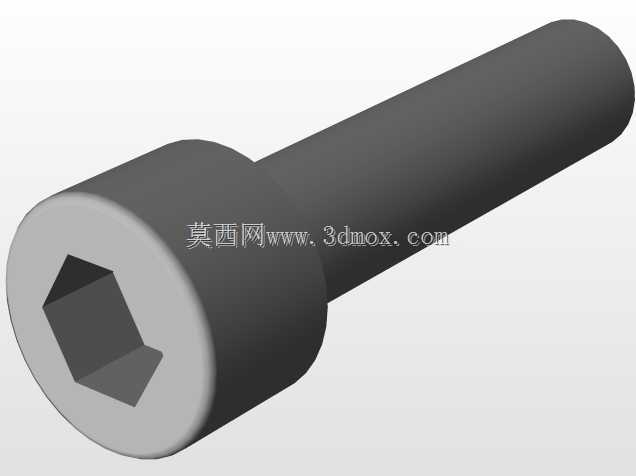

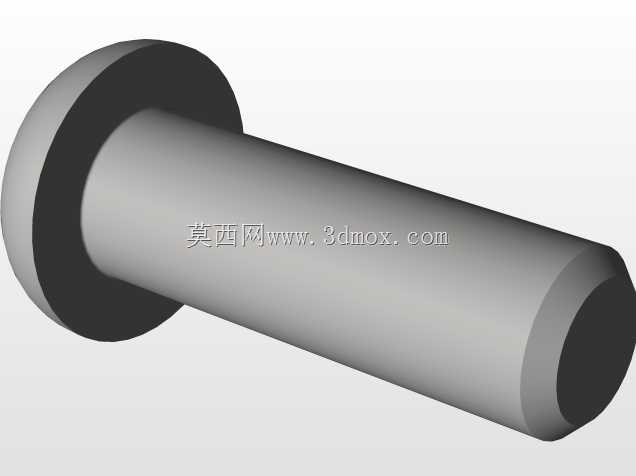

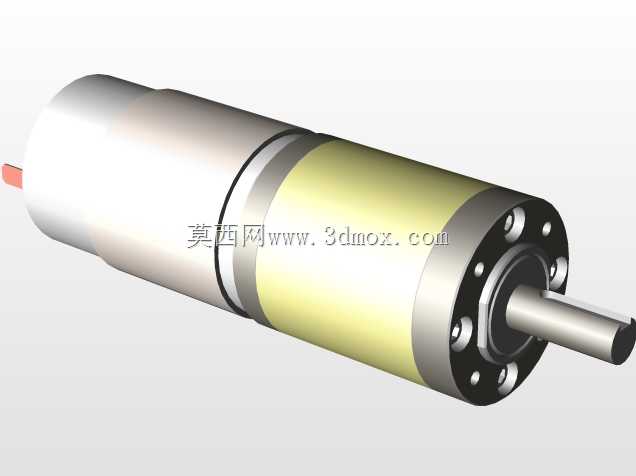

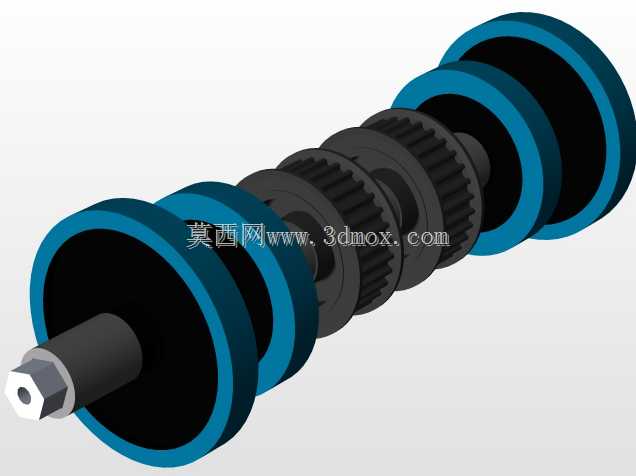

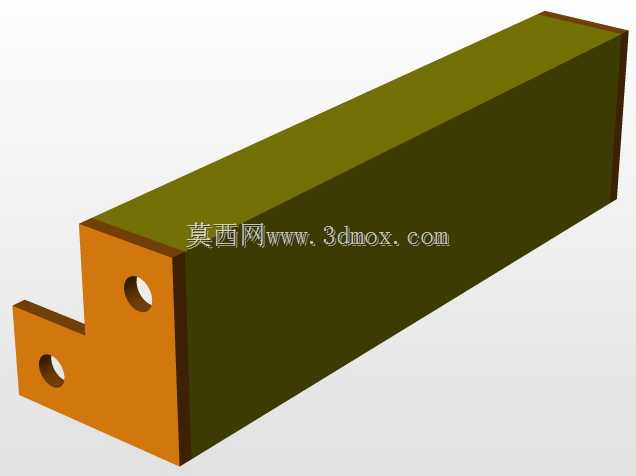

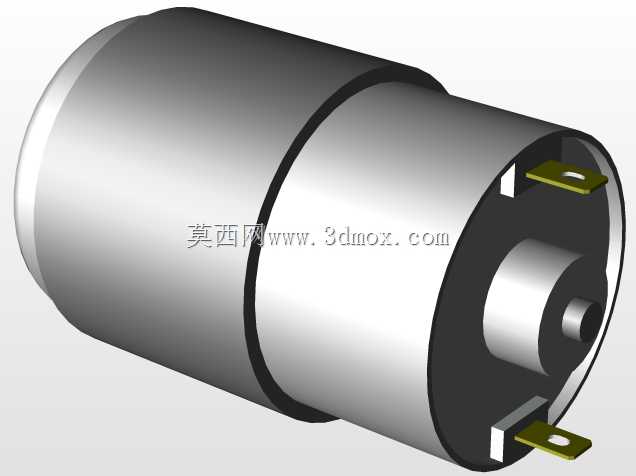

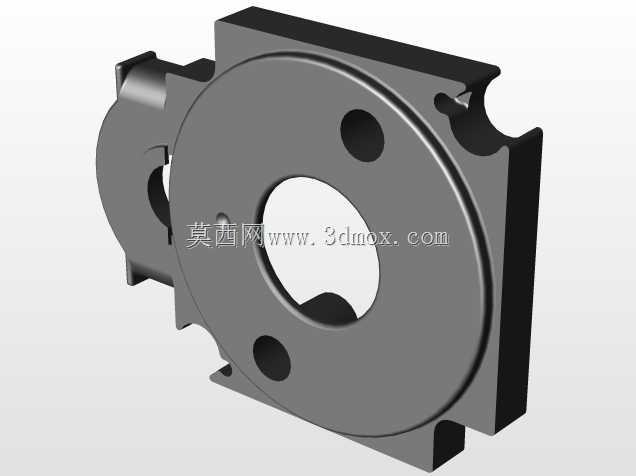

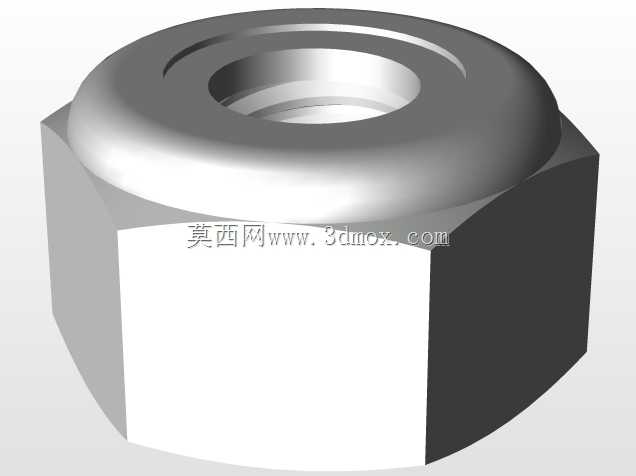

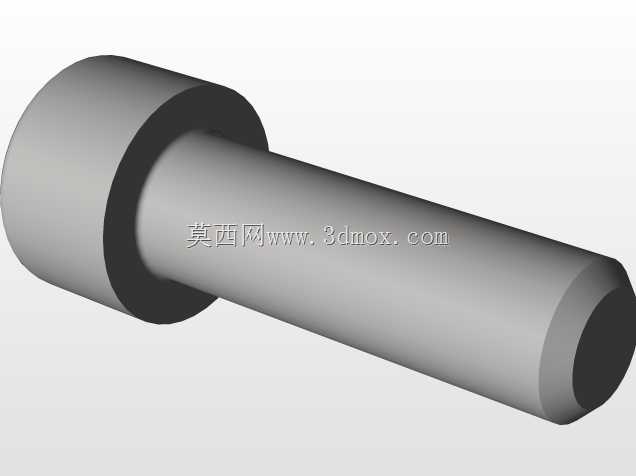

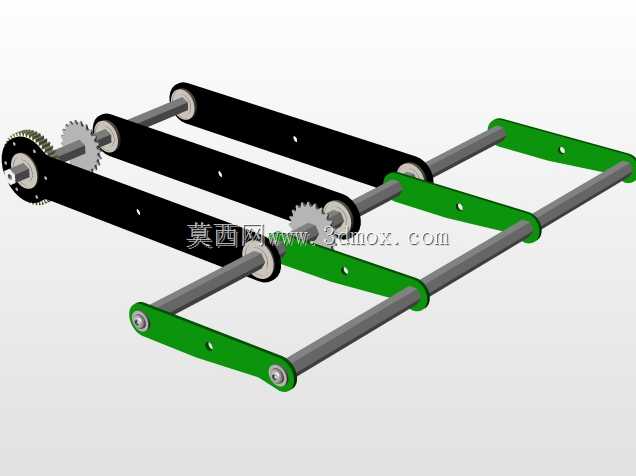

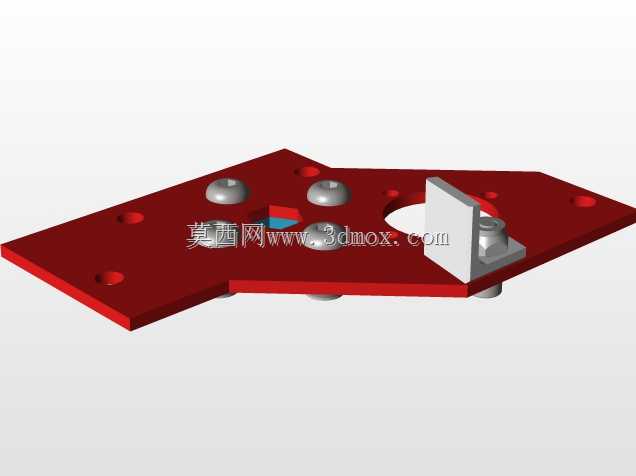

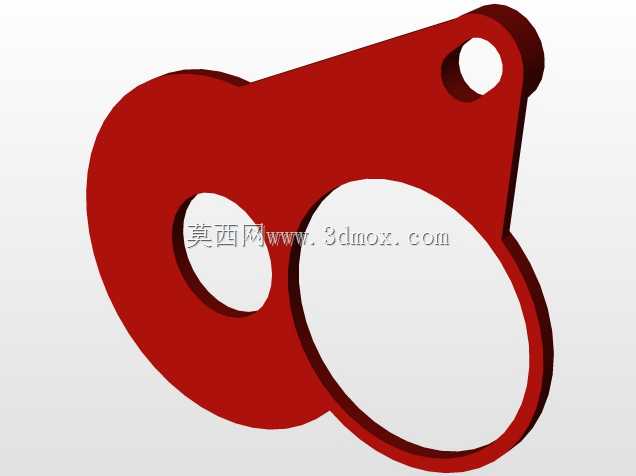

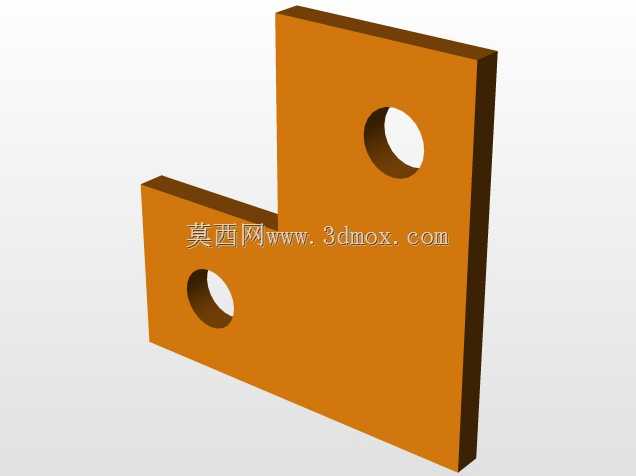

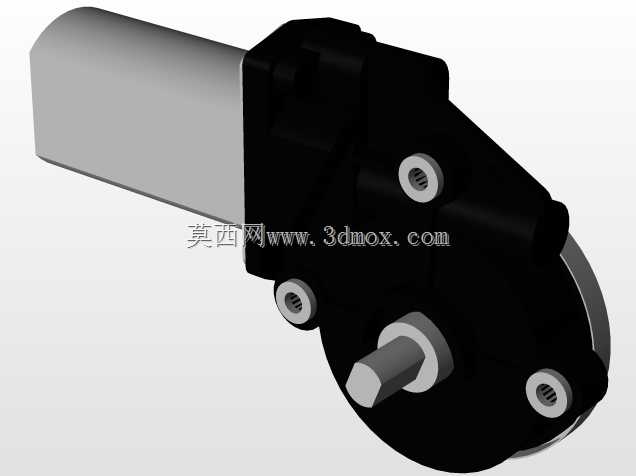

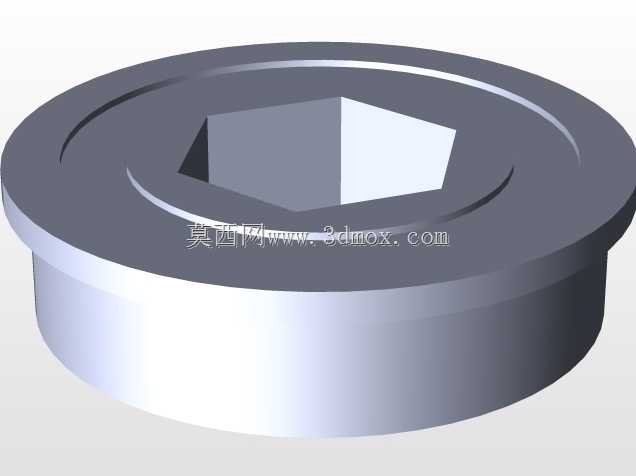

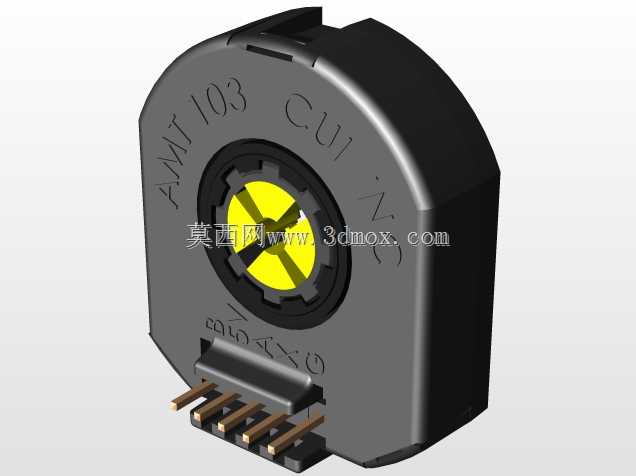

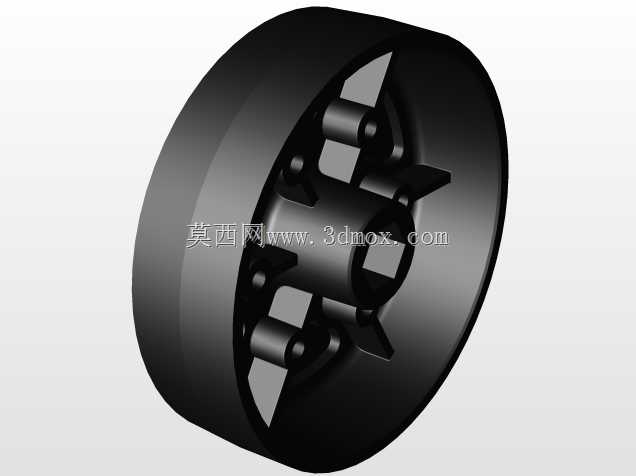

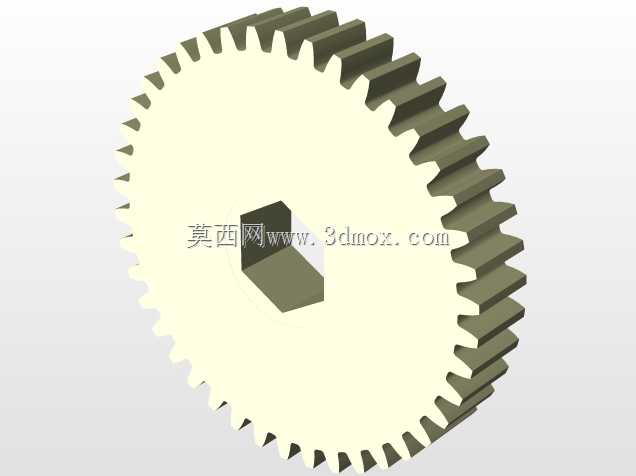

从安装边界来看，结构上预留的安装孔位分为三类：第一类是桁架自身的拼接定位孔，采用统一的孔距标准，适配赛事常用的标准紧固件规格，装配时可快速完成双侧板的定位对齐，减少装配调试的时间成本；第二类是功能部件安装孔，分布在桁架的两端与侧面预设的安装凸台上，可直接固定行走轮组、动力电机、传动组件、操作执行机构，孔位的位置公差控制在满足装配互换性的范围内，不需要现场二次打孔修配；第三类是电气组件走线固定孔，沿桁架的非受力边缘分布，用于固定线束扎带，避免赛事运动过程中线束晃动脱落、或被运动部件干涉磨损。

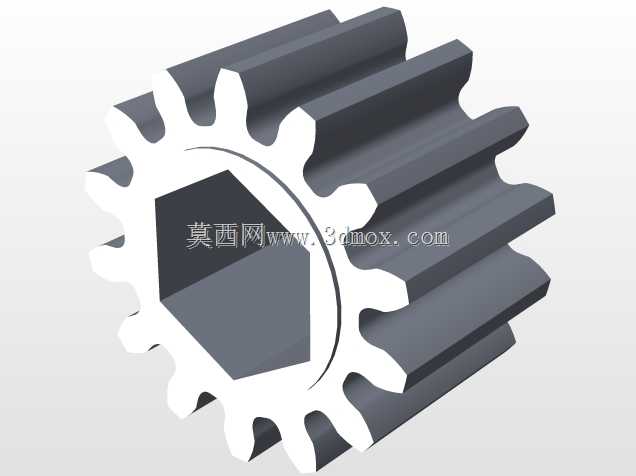

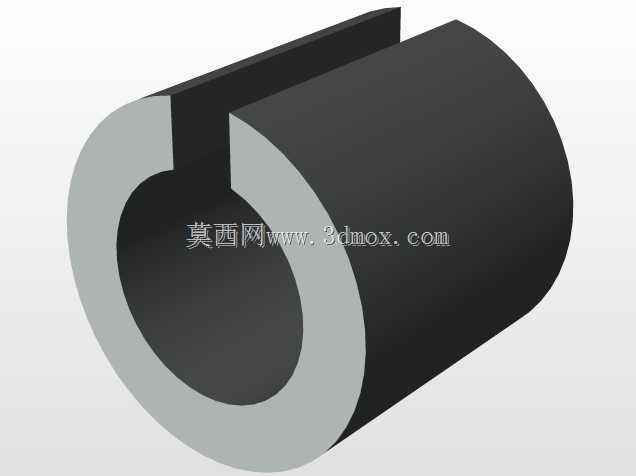

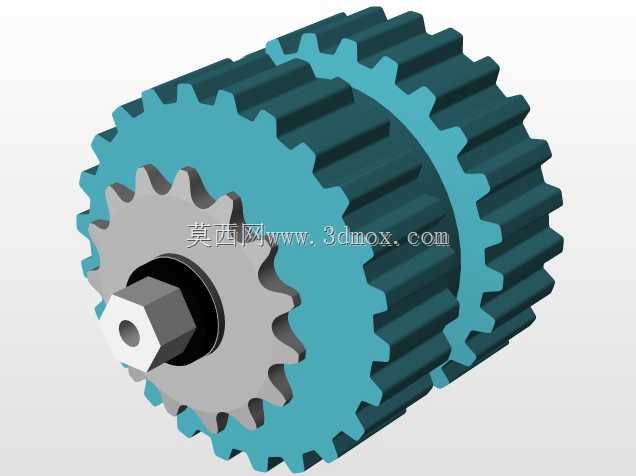

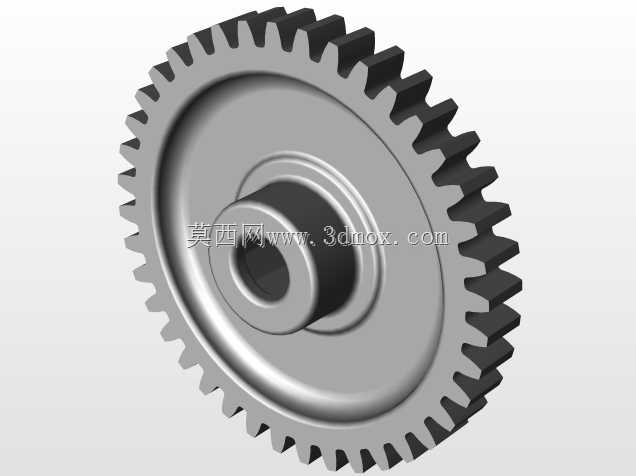

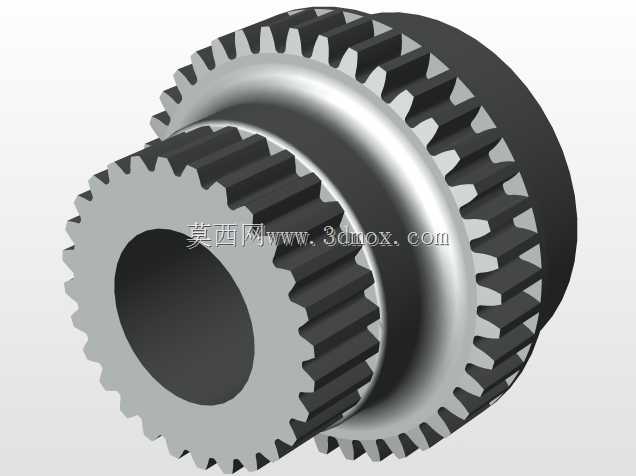

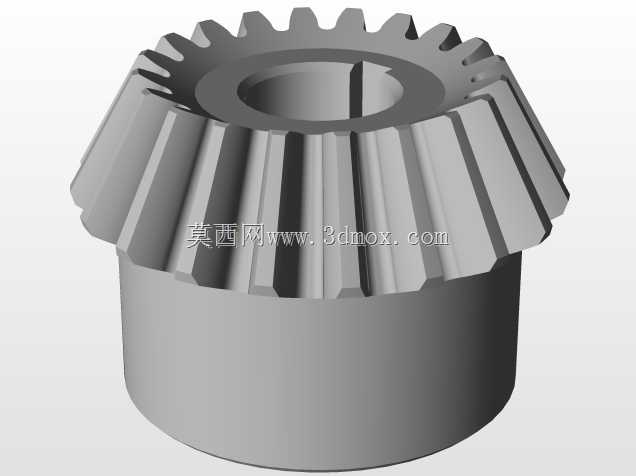

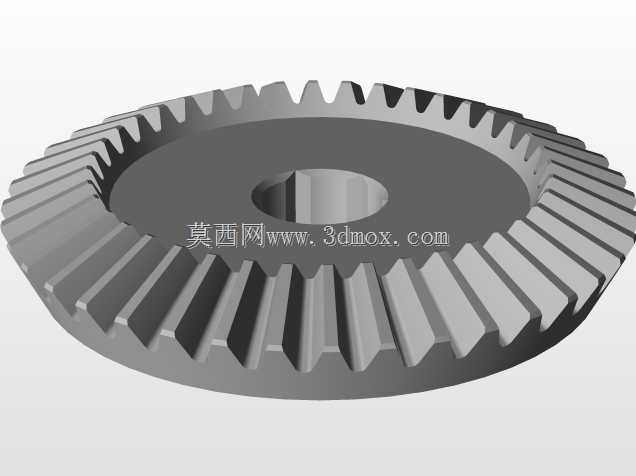

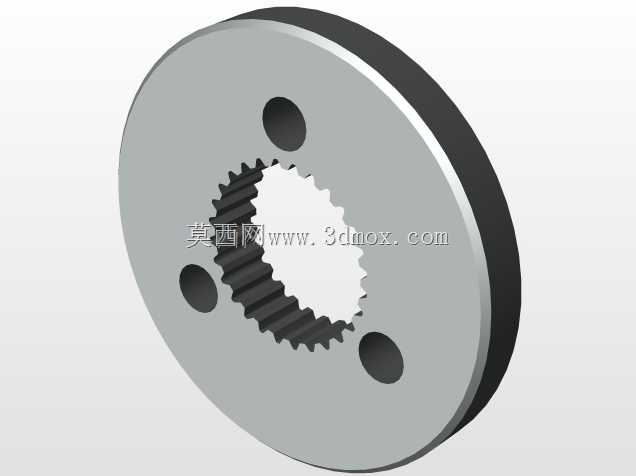

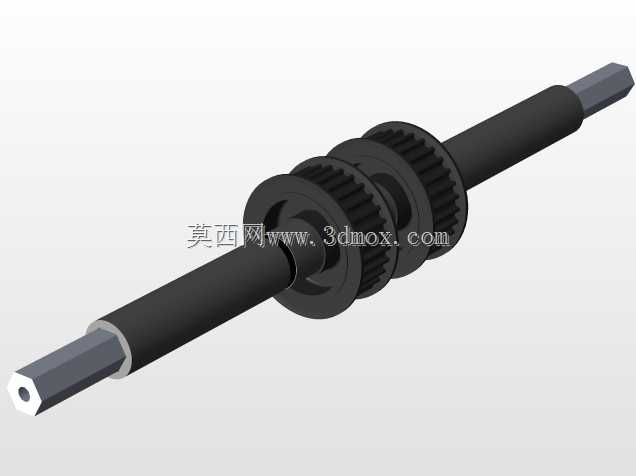

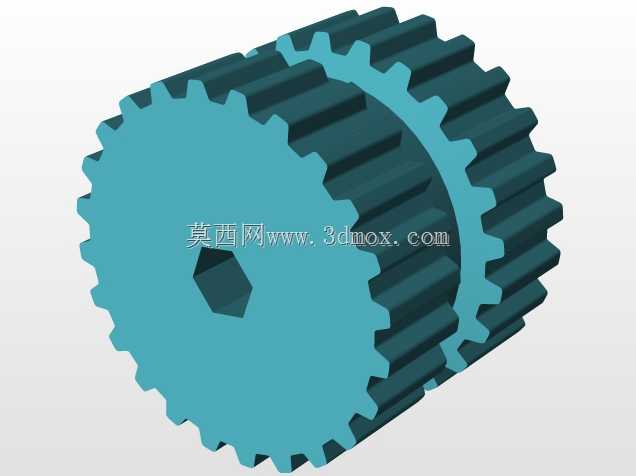

结构的外形轮廓完全贴合赛事规则的尺寸限制边界，在规则允许的最大框架尺寸内做满布局，最大化利用赛事允许的安装空间，同时桁架的边角位置均做了圆弧过渡处理，一方面避免尖锐边角在对抗过程中造成对方设备或参赛人员的磕碰损伤，另一方面也能减少碰撞时的应力集中，提升结构的抗冲击能力。两层板件之间的间距经过匹配计算，既可以容纳传动带、传动轴等中间传动部件的布置空间，又不会因为间距过大导致整体结构的抗扭刚度下降，在实际对抗测试中，该结构可承受正面高速碰撞的冲击载荷，不会出现永久性变形，同时整体重量较同尺寸的实心板式框架降低近六成，有效降低了行走机构的负载，提升机器人的加速性能与移动灵活性。

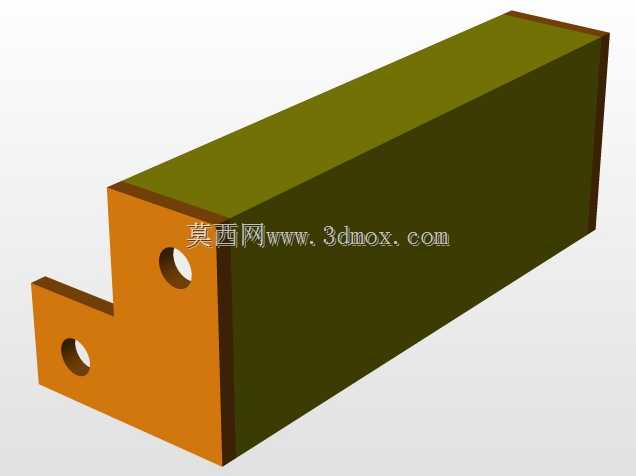

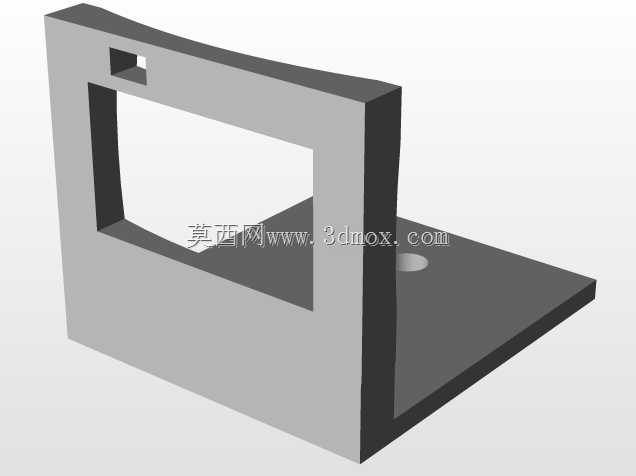

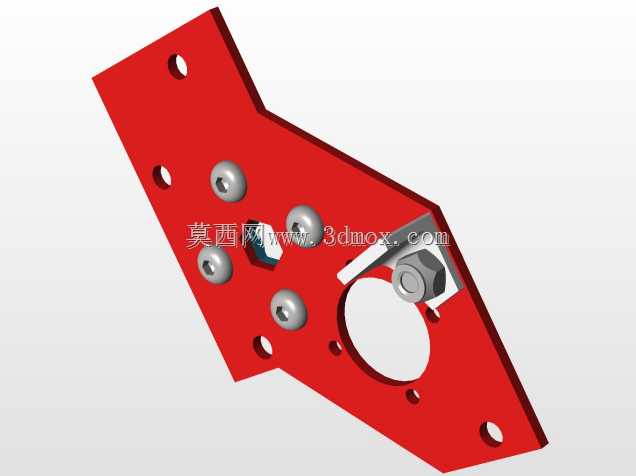

从实际使用场景的适配性来看，该桁架结构的模块化程度较高，不同功能的组件可通过标准孔位直接安装，在赛事准备阶段如果需要调整部件布局，不需要对主框架进行破坏性修改，仅通过更换连接支架即可完成部件位置调整，可快速适配不同赛事任务的功能改装需求。结构表面的镂空设计除了减重作用外，也为电气组件提供了更好的散热条件，长时间连续运行时，电机、电调等发热部件的热量可通过镂空区域快速散出，避免密闭空间内热量堆积导致的电气故障。
