三角铰接式连杆连接支架结构设计

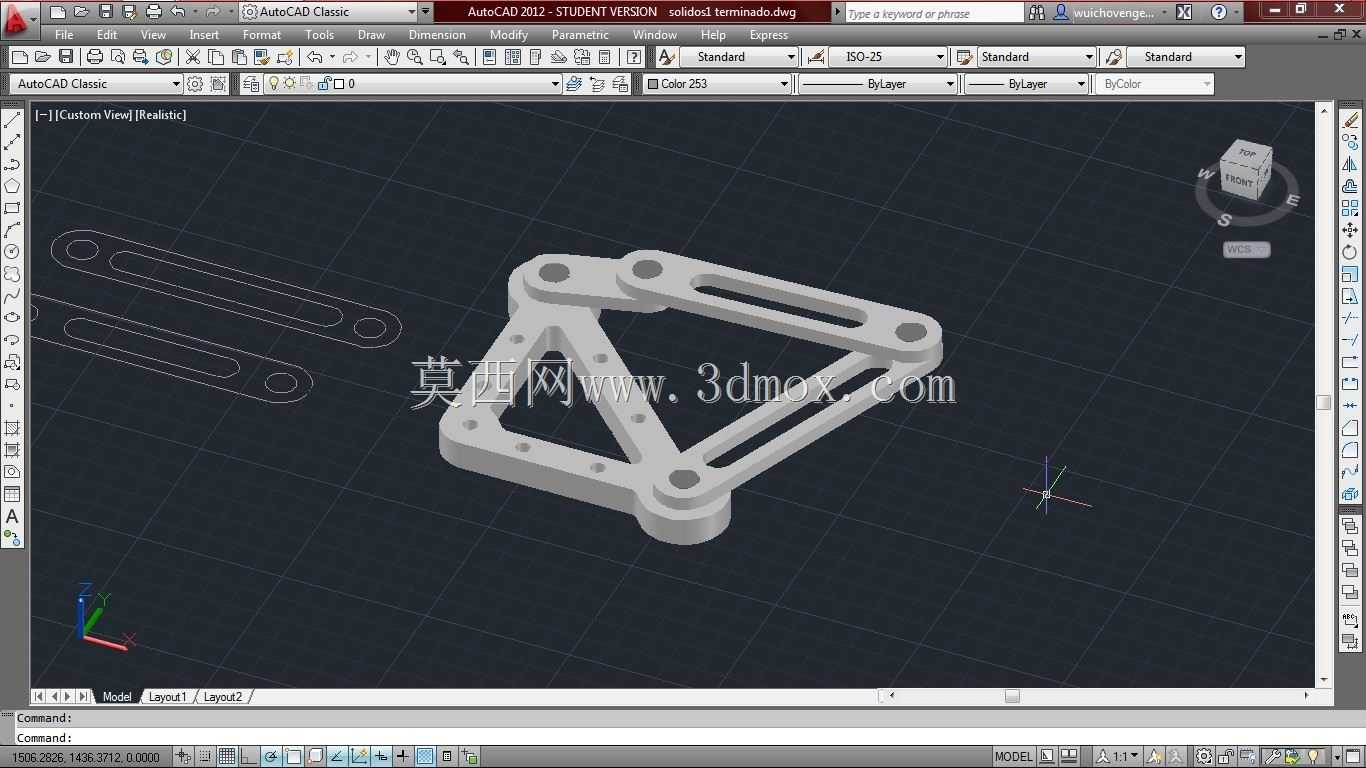

　　这类三角铰接式连杆支架，常应用在需要实现小范围角度调节、多杆件联动的轻载机械结构中，比如小型自动化设备的连杆传动单元、教学演示用的连杆机构教具、简易工装的可调支撑部位，也可作为小型折叠机构的核心连接构件，承担多根连杆的铰接定位与力传递作用。从结构功能来看，该构件作为多连杆交汇的核心节点，三个端部的铰接孔分别对应连接三根独立的连杆件，孔位处做了加厚凸台设计，避免铰接销轴安装后出现应力集中导致的孔位变形，同时凸台端面预留了足够的销轴安装空间，保证销轴装配后不会与支架主体平面发生干涉。

　　设计过程中首先确定了三个铰接点的中心距，按照连杆运动的行程需求，将三个铰接点的相对位置做了三角排布，利用三角形结构的固有稳定性，降低支架在承受连杆推拉载荷时的形变量，支架主体采用镂空式的筋板结构，在保证整体结构刚度的前提下，尽可能减少构件自身重量，同时避免实体结构带来的材料浪费与加工成本提升。从安装边界来看，三个铰接孔的孔径统一适配常用的微型铰接销轴，孔位的同轴度公差控制在机械行业通用的轻载传动要求范围内，支架整体的外轮廓尺寸适配小型连杆机构的安装空间，不会与周边的其他传动构件发生运动干涉，支架的厚度尺寸兼顾了结构强度与安装空间需求，既不会因为过薄导致受力后弯曲变形，也不会因为过厚占用过多的机构内部空间。

　　在实际使用场景中，这类支架搭配对应的连杆与销轴，可以组成可活动的三角连杆机构，实现固定角度范围内的往复摆动，也可以作为可调支撑的连接节点，通过调整不同连杆的固定位置，实现支撑高度或者支撑角度的调节，比如在小型工作台的可调支撑脚、简易夹具的夹紧联动机构中，这类结构都能发挥稳定的连接与传动作用。设计时还考虑了加工工艺性，支架的所有棱边都做了圆角过渡，避免加工过程中出现锐边划伤，同时也减少了应力集中点，镂空槽的宽度适配常规的铣削加工刀具尺寸，不需要使用特殊刀具即可完成加工，降低了零件的加工难度与制造成本。

　　铰接孔的位置精度经过反复校核，保证三根连杆装配后，运动过程中不会出现卡滞或者过定位的问题，孔位周边的加厚凸台高度一致，保证连杆装配后端面与凸台端面贴合平整，销轴锁紧后不会出现连杆偏摆的情况。从受力角度分析，该支架在工作过程中主要承受来自三根连杆的拉压载荷，三角排布的结构可以将载荷均匀分散到整个支架的筋板上，不会出现局部载荷过大导致的结构失效，镂空的筋板走向沿着载荷传递的方向布置，最大化利用材料的力学性能，在减少材料用量的同时保证结构的承载能力满足轻载传动的需求。这类结构也常作为机械原理教学的演示模型，帮助学习者理解连杆机构的运动原理、铰接节点的设计要点以及三角支撑结构的力学特性，通过实物装配演示，可以直观展示多连杆机构的运动轨迹与力传递过程。
