多规格工业铝型材三维结构设计

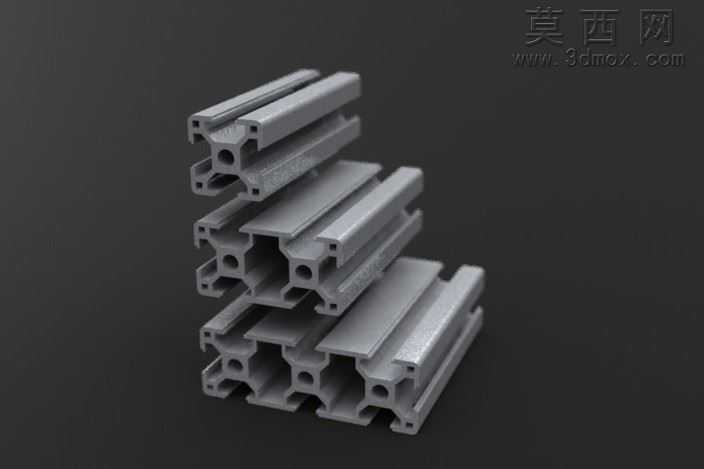

本次建模围绕工业常用的三类欧标铝型材展开，分别对应3030、3060、3090三种主流截面规格，建模过程严格遵循工业铝型材的通用设计规范，还原真实产品的结构细节。建模阶段以SolidWorks为核心工具，首先绘制各规格型材的截面草图，精准定位每一处槽口的尺寸、安装孔的位置、加强筋的厚度，确保截面轮廓完全匹配工业生产的实际参数，其中30系列槽口统一采用标准8mm槽宽设计，适配通用的T型螺栓、滑块螺母等配套紧固件，截面绘制完成后通过拉伸特征生成定长的型材基体，再对端面的倒角、槽口内的圆角细节做精细化处理，避免模型出现尖锐棱角，还原挤压成型工艺带来的真实边缘特征。材质设置上选用6063-T5铝合金的材质参数，调整漫反射、粗糙度、金属度数值，还原铝合金哑光银灰色的金属质感，渲染阶段采用深色纯色背景，搭配柔和的侧上方打光，突出型材表面的磨砂质感与截面的立体结构，清晰展现不同规格型材的截面差异与堆叠组合的适配性。结构设计上充分考虑铝型材的模块化组装特性，三类型材的槽口位置、中心距参数保持统一的适配标准，3030型材作为轻型框架的基础构件，适用于小型设备机架、工作台边框的搭建；3060型材凭借加宽的截面拥有更高的承重能力，可作为框架的横梁、支撑立柱使用；3090型材作为重型支撑构件，适用于大型设备机架、重载输送线的主体结构，三类型材可通过配套角件、螺栓实现任意组合拼接，满足不同场景的框架搭建需求。建模过程中对型材内部的中空腔体、加强筋结构做了等比例还原，既保证模型视觉上的真实感，也能为后续的有限元受力分析、框架组装模拟提供准确的模型基础，所有特征参数均参考工业铝型材的行业标准设定，无随意修改的非标准结构，确保模型可直接用于机械设计方案展示、组装模拟演示、产品宣传素材制作等场景。
