多规格工业挤压铝型材三维建模作品

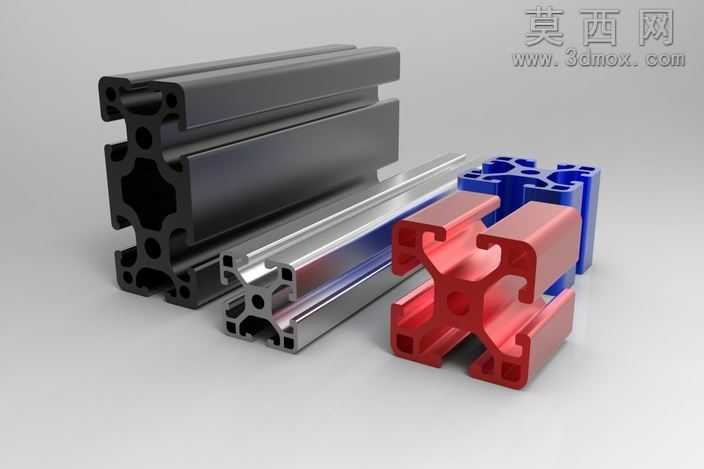

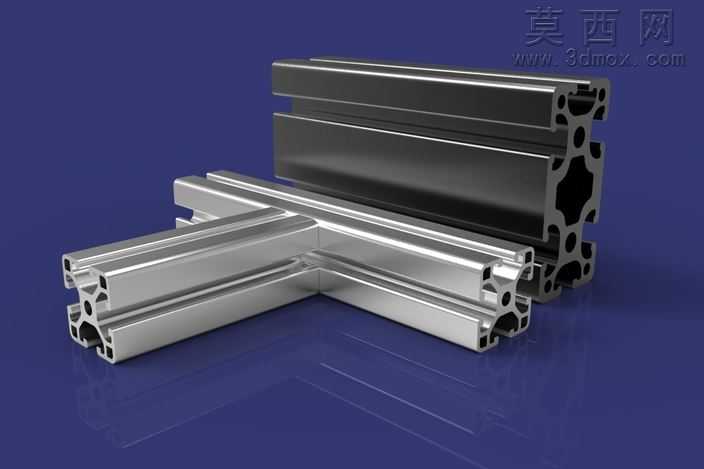

本次建模围绕工业常用挤压铝型材展开，针对多款不同截面规格的铝型材进行精准三维复刻，覆盖40×80等常规工业框架通用规格，完整还原铝型材的结构特征与细节表现。建模过程中首先梳理不同类型铝型材的截面设计逻辑：工业铝型材多采用带T型滑槽的中空结构设计，在保证结构强度的同时兼顾轻量化需求，同时预留的滑槽可直接搭配紧固件完成框架快速组装，无需额外焊接加工，是自动化设备机架、工业工作台、防护围栏等场景的核心基础构件。建模阶段以铝型材的截面轮廓为核心基准，先绘制精准的二维截面草图，严格还原型材的壁厚尺寸、滑槽开口宽度、内腔加强筋布局、边角过渡圆角等细节，确保截面尺寸与实际工业型材的公差标准匹配，再通过拉伸特征生成等截面的长条形主体结构，针对不同表面处理的铝型材分别赋予对应材质：黑色氧化处理的型材赋予哑光深灰金属材质，还原氧化层的细腻磨砂质感；银色阳极氧化的亮面铝型材调整金属反射参数，还原铝合金本身的银亮金属光泽；彩色喷塑处理的型材分别赋予对应红、蓝等色彩的半哑光涂层材质，区分不同规格的同时还原喷塑层的细腻质感。渲染阶段搭建简洁的中性灰展示场景，采用柔和的多光源布光方案，主光源从侧上方打亮型材主体，勾勒出型材的棱边轮廓与滑槽的结构细节，辅助光源补充暗部亮度，避免内腔与滑槽区域出现死黑，同时添加柔和的环境反射，让金属材质的表现更具真实感，不同规格的型材错落摆放，清晰展示各自的截面差异与外观特征。设计过程中充分考虑铝型材的实际应用特性，所有结构特征均严格参照工业铝型材的实际生产标准构建，截面的安装槽尺寸、型材的壁厚参数都符合通用工业铝型材的规范，模型可直接用于设备框架的装配模拟、方案展示、结构验证等场景，能够直观呈现不同规格铝型材的外观特点与结构优势，为工业框架类设计提供精准的基础构件参考。
