电源变压器用钣金切割折弯结构件

项目分类:变压器 发布时间:2024-12-23 ID:866111
  • 电源变压器用钣金切割折弯结构件
  • 电源变压器用钣金切割折弯结构件
  • 电源变压器用钣金切割折弯结构件
  • 电源变压器用钣金切割折弯结构件
  • 电源变压器用钣金切割折弯结构件
  • 电源变压器用钣金切割折弯结构件
  • 电源变压器用钣金切割折弯结构件
  • 电源变压器用钣金切割折弯结构件

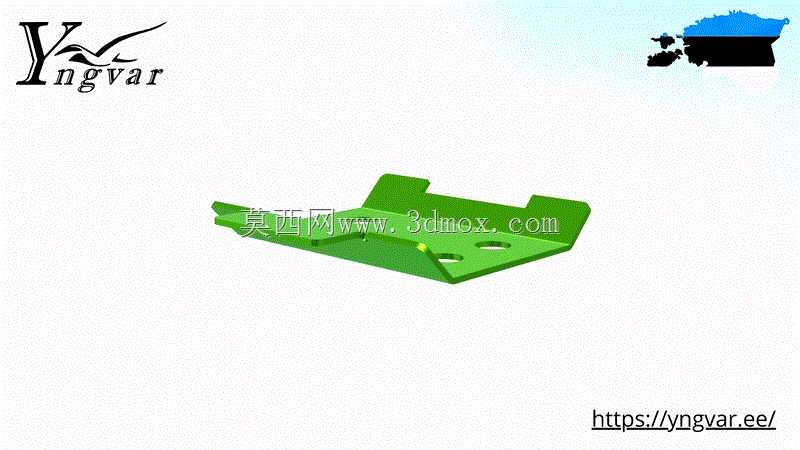

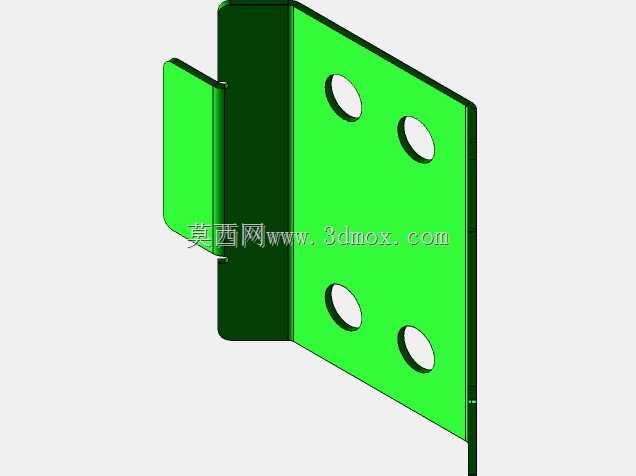

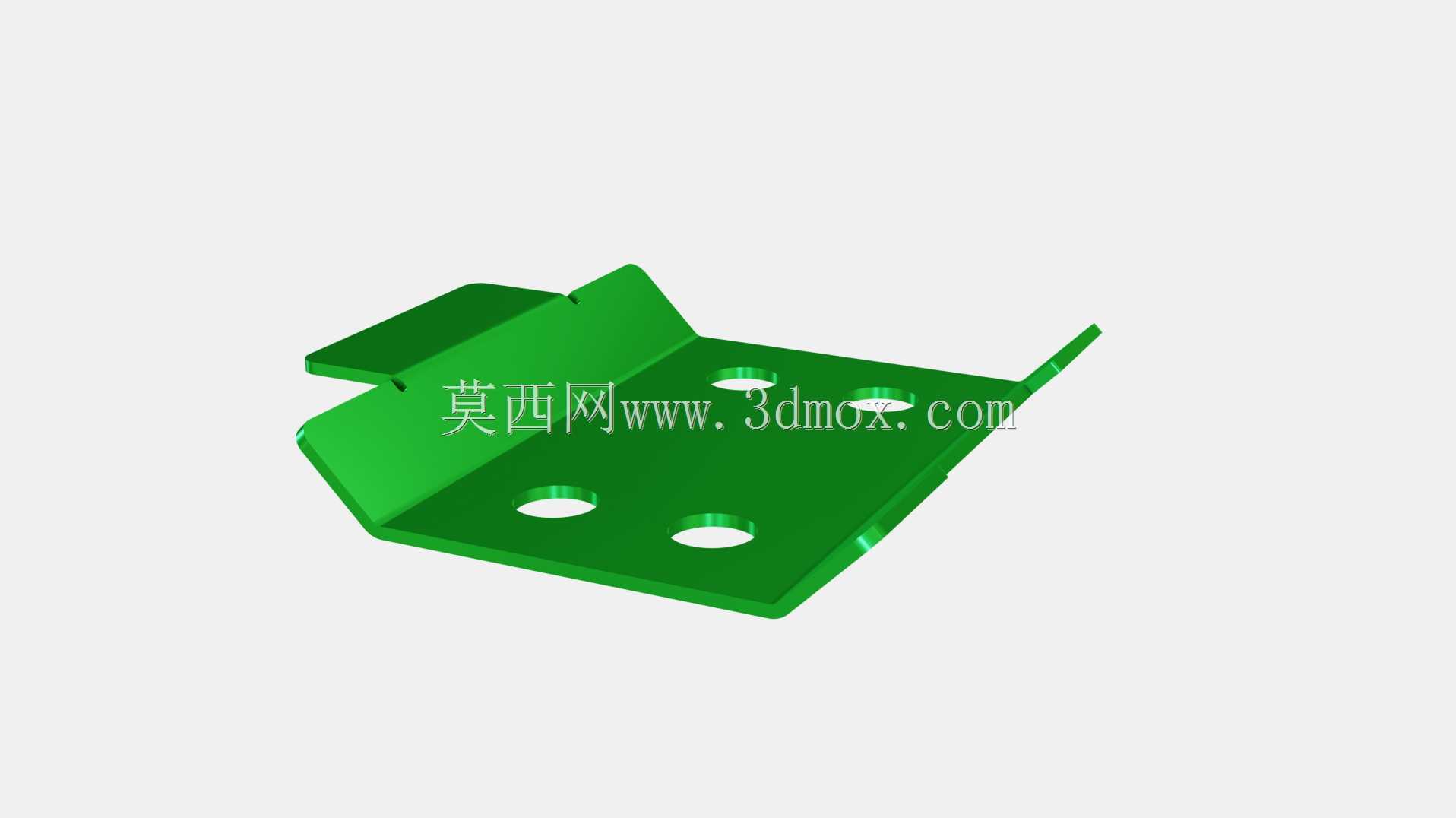

在中小功率电源变压器的内部结构搭建中,这类钣金折弯件是承担内部绕组支撑、引线导向与壳体定位的核心结构配件,日常多采用0.8-1.5mm厚度的冷轧钢板或者镀锌钢板加工,部分对绝缘性能有特殊要求的场景也会选用覆铝锌板或者表面做喷塑绝缘处理的板材。从实际装配场景来看,这类零件直接卡装在变压器铁芯与外层塑壳或者金属外壳的间隙位置,板体上预留的两个异形开孔,一个是用来穿过变压器初级侧的输入引线,避免引线在长期震动工况下与铁芯棱角摩擦造成绝缘层破损,另一个开孔是配合次级侧输出端子的定位柱,在装配时可以快速卡入定位,减少装配时的对位调整时间,适配流水线批量装配的作业节奏。

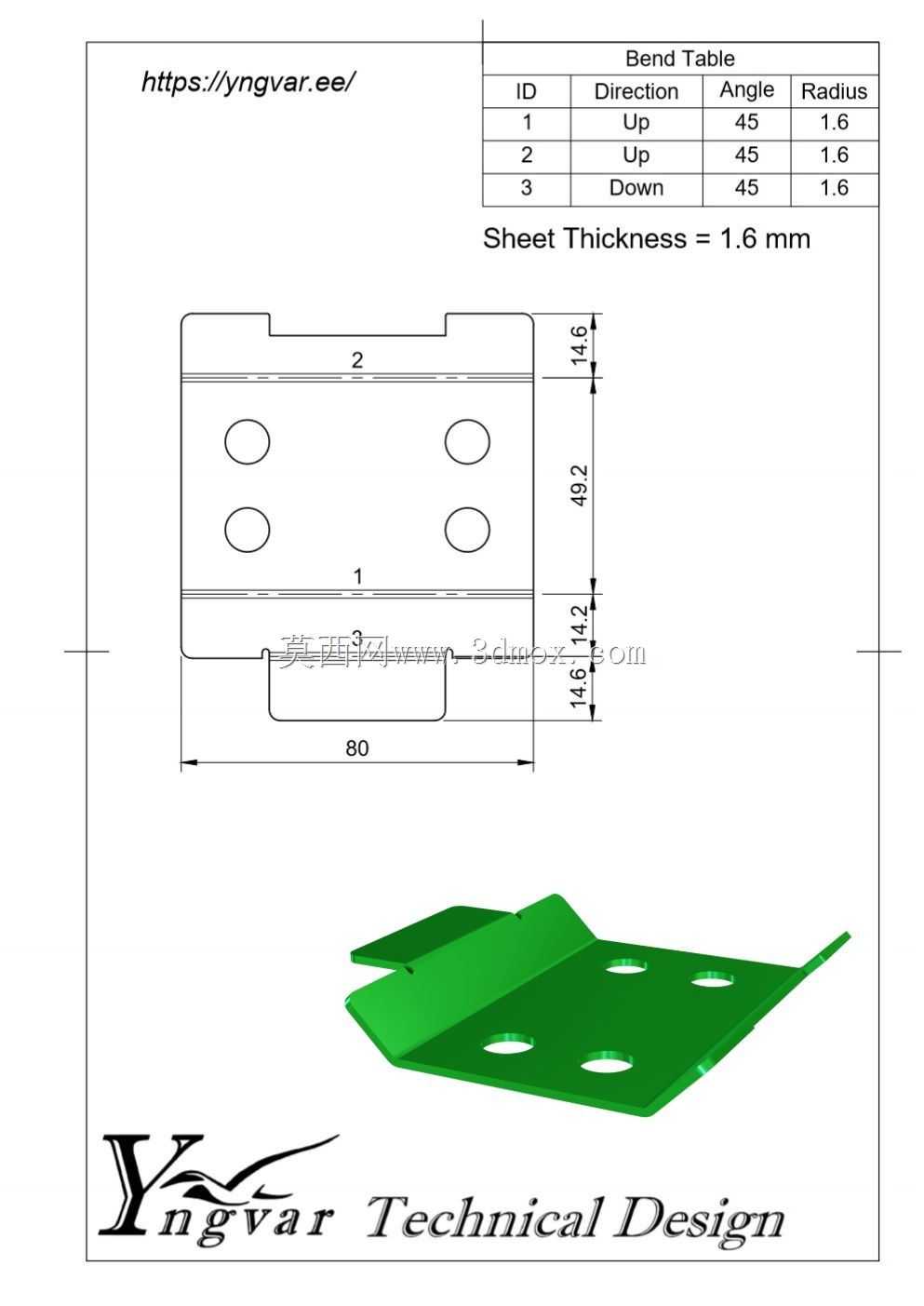

设计这类钣金件的时候,首先要匹配对应型号变压器的内部安装腔尺寸,零件的整体外轮廓长宽尺寸要比腔体内壁单边预留0.2-0.3mm的装配间隙,避免钣金件折弯后的角度回弹造成尺寸超差,出现装入壳体时卡滞的问题。折弯边的高度设计需要结合绕组的绕制厚度来确定,通常折弯边的顶端要比绕组最外层高出1-1.5mm,既可以在绕组与外壳之间形成绝缘隔离间隙,也能避免外壳压装时直接挤压绕组外层的绝缘胶带,造成绝缘破损隐患。折弯半径的选择需要匹配板材厚度,针对1mm厚度的常用冷轧板,内折弯半径设置为0.5倍板厚即可,既不会因为折弯半径过小造成折弯处板材开裂,也不会因为半径过大造成折弯后定位精度不足。

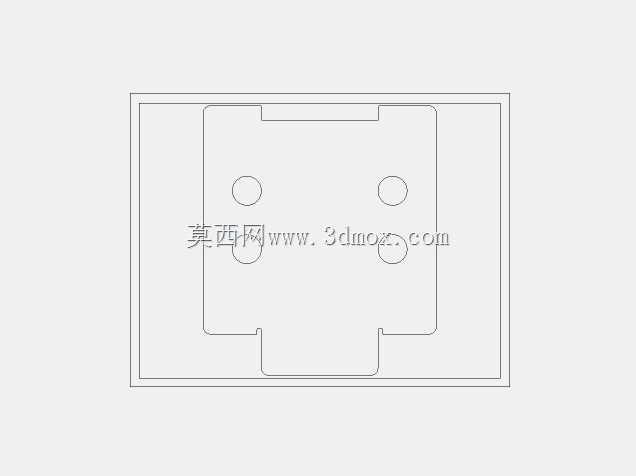

激光切割下料环节,这类零件的切割路径需要严格沿着零件轮廓走刀,不能在板材上残留多余的切割刻线或者工艺标记,避免残留的刻线造成应力集中,在变压器长期运行的温升循环下出现裂纹。切割完成的板件边缘需要做去毛刺处理,尤其是靠近引线穿过的开孔位置,边缘毛刺必须打磨至R0.1以下,防止毛刺刺破引线绝缘层造成短路故障。折弯工序需要注意折弯方向的一致性,所有向上翻折的定位边角度误差控制在±0.5°以内,保证零件装入壳体后与壳体的贴合面缝隙均匀,不会出现局部翘起的问题。

从实际使用工况来看,电源变压器在工作时会产生持续的微幅震动,这类钣金件的折弯边还承担着一定的减震支撑作用,板体上延伸出的两个窄边折弯结构,是用来卡在铁芯的叠片接缝位置,限制铁芯在运行过程中的叠片松动,降低变压器运行时的电磁噪音。零件表面如果采用镀锌处理,锌层厚度需要控制在8-12μm,既可以满足常规室内使用环境下的防锈要求,也不会因为锌层过厚造成折弯时锌层脱落,影响绝缘防护性能。在做三维建模的时候,需要提前释放折弯工艺缺口,在两个折弯边相交的位置预留1.2倍板厚的缺口,避免折弯时材料挤压造成局部凸起,影响后续的装配精度。同时建模时需要把板材的厚度公差、折弯回弹量提前补偿到模型尺寸中,保证加工出来的成品实际尺寸与设计值偏差控制在0.1mm以内,满足互换性要求,在批量生产时不需要对单个零件做额外的修配,直接可以上线装配。
