带侧部法兰开口的钣金接线防护盒

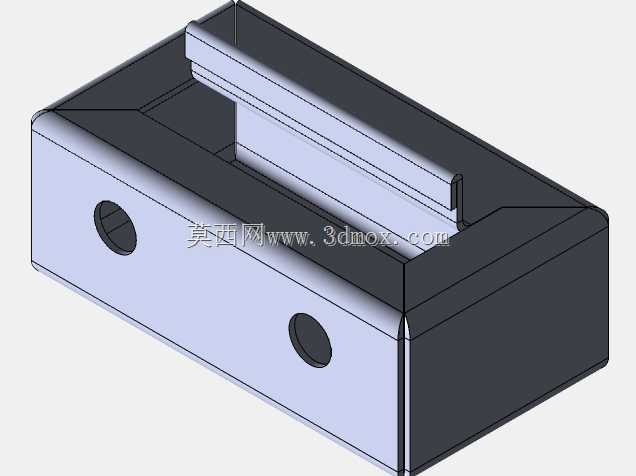

　　这类带法兰开口的钣金盒，在电源变压器配套的电气安装场景里十分常见，主要用来包覆变压器的接线端与侧边引出的线路，避免裸露的带电部位被车间内的金属碎屑、浮尘或是运维过程中意外触碰引发短路风险，同时也能对引出线的根部形成固定支撑，减少设备运行振动带来的线缆拉扯磨损。从实际安装的边界条件来看，这类钣金件的法兰边是核心安装定位结构，法兰上预留的通孔位置需要和变压器安装架的预装螺孔完全对齐，安装时法兰面会完全贴合在安装基准面上，既保证壳体固定后的稳定性，也能封堵壳体与安装面之间的缝隙，避免杂物从拼接缝隙进入壳体内部。

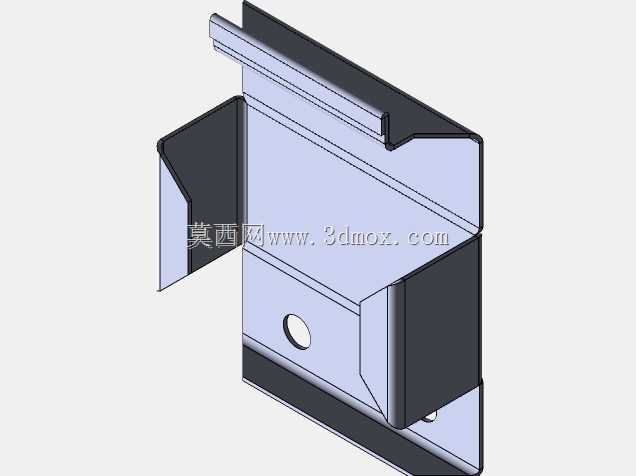

　　设计这类钣金件的时候，首先要确认内部的容纳空间，需要给变压器的接线端子、接线端头以及预留的线缆弯曲半径留出足够余量，不能出现壳体扣合后压接到线缆绝缘层的情况，同时壳体的侧壁翻边高度要匹配接线端的突出高度，避免盒体安装后和带电部位的安全距离不足。整个壳体采用钣金折弯工艺成型，不需要额外的焊接工序，所有的拼接边都通过折弯自带的扣合结构定位，既减少了加工工序，也避免焊接带来的变形问题，适合批量冲压生产。侧部的开口结构是为了方便线缆横向引出，开口边缘做了向内的翻边处理，不会割伤线缆的外绝缘层，同时开口的尺寸可以根据实际引出线缆的数量、线径做适配调整，不需要额外加装护线套就能满足基础的防护要求。

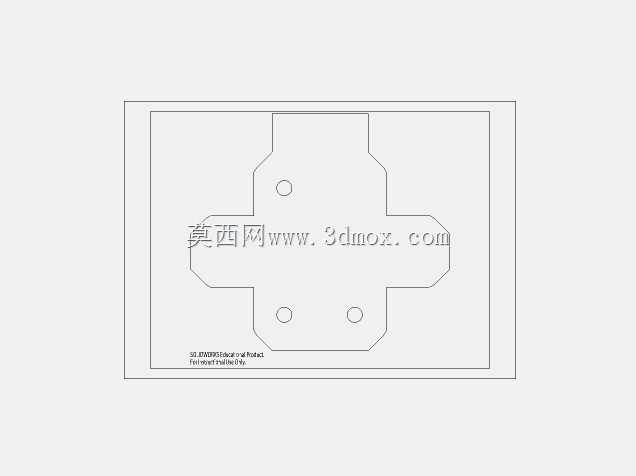

　　壳体底部的圆孔是预留的接地端子安装位，安装时可以将接地导线通过这个孔位固定在壳体上，保证整个金属壳体的接地连续性，满足电气设备的安全防护要求。在建模过程中，需要提前核算每一道折弯的扣除量，保证折弯成型后各个边的尺寸公差控制在合理范围内，尤其是法兰边的平面度，要是法兰边折弯后出现翘曲，安装时就会出现贴合不严的问题，既影响固定强度，也会留下防护缝隙。另外，壳体各个边角的位置都做了小尺寸的倒角处理，避免加工和安装过程中锋利的边角划伤操作人员，也能减少钣金件在电泳或者喷塑处理时的边角积漆问题。

　　这类钣金盒的壁厚通常根据实际防护需求选择，常规配套小功率电源变压器的壳体选用0.8到1.5毫米厚度的冷轧钢板就足够满足强度要求，既不会因为壁厚过薄导致壳体容易变形，也不会因为壁厚过大增加不必要的材料成本。在实际选型应用中，需要先核对变压器的接线端布局，确认壳体扣合后不会和内部的元器件产生干涉，同时法兰边的安装孔距要和现有安装架的孔位匹配，要是孔位存在偏差，现场安装时就需要重新打孔，会破坏壳体表面的防护层，长期使用容易出现锈蚀问题。另外，壳体的深度尺寸要考虑接线完成后线缆的弯曲半径，不能让线缆在盒体内出现硬折的情况，避免长期使用中线缆绝缘层出现开裂。这类钣金结构没有复杂的曲面特征，所有特征都是通过拉伸、切除、折弯命令生成，建模过程中可以预留工艺缺口，避免折弯时在边角位置出现材料挤压起鼓的问题，工艺缺口的尺寸要和所选板材的厚度匹配，保证折弯后缺口位置不会出现过大的缝隙，影响整体的防护效果。
