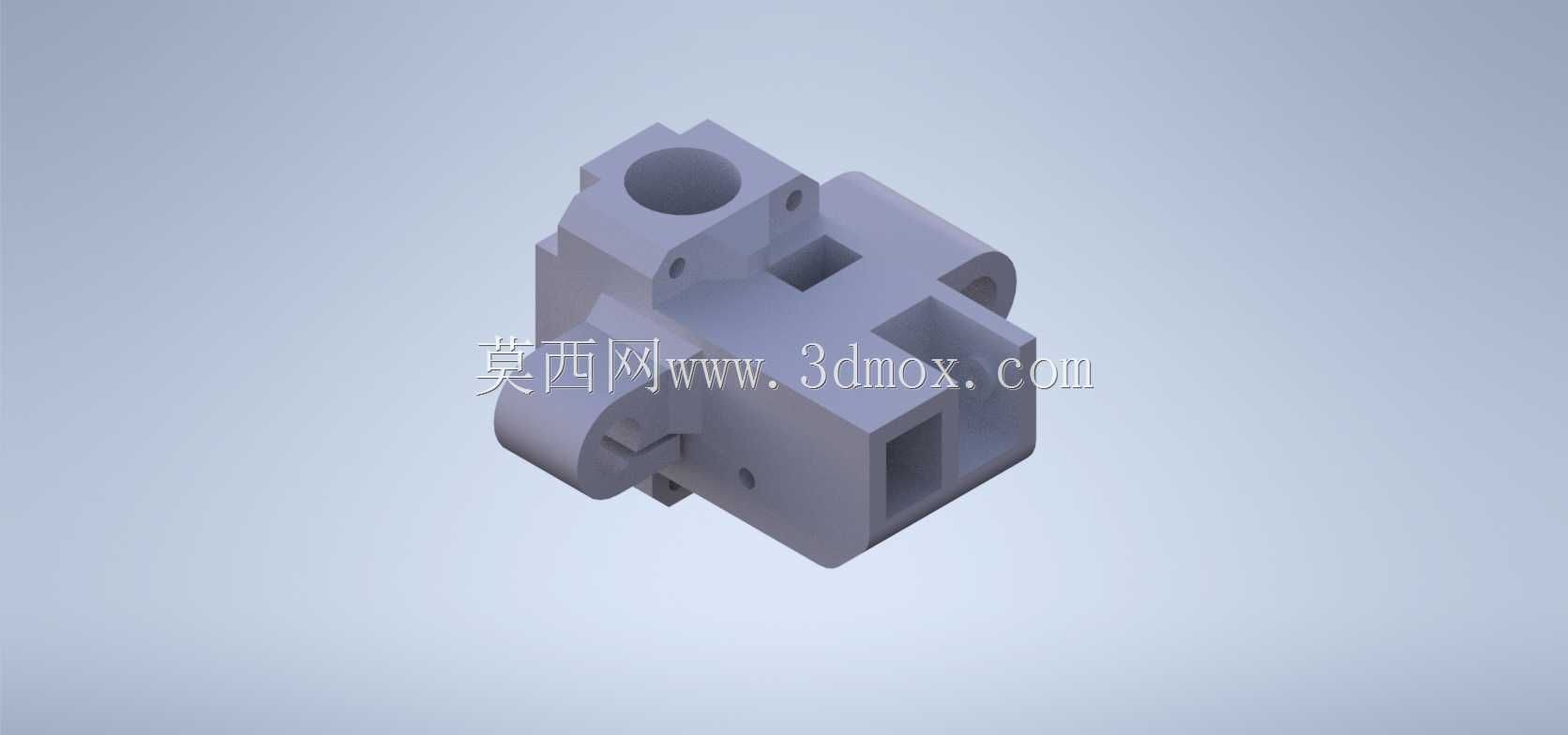

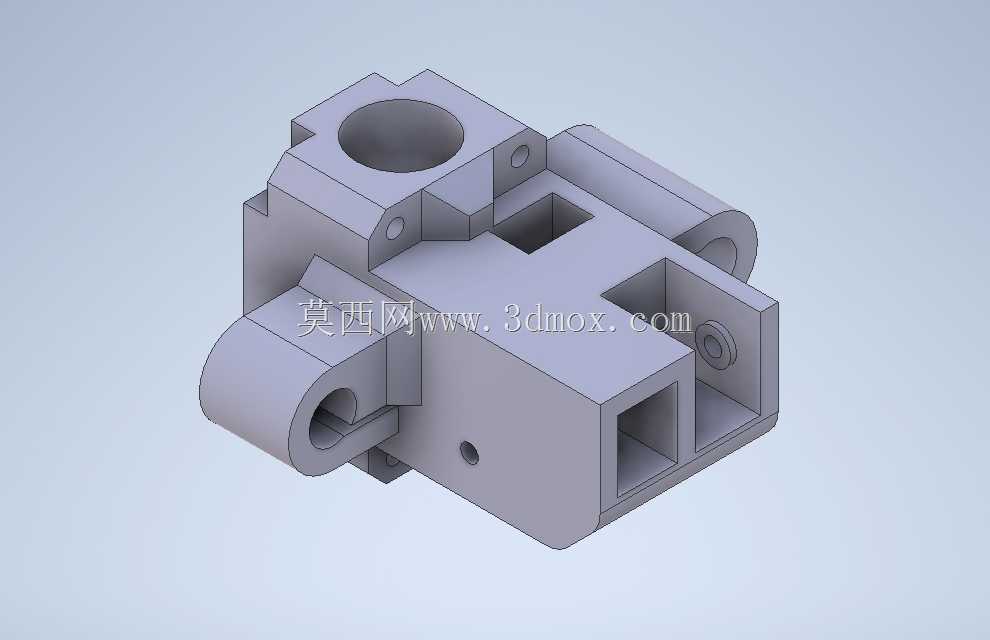

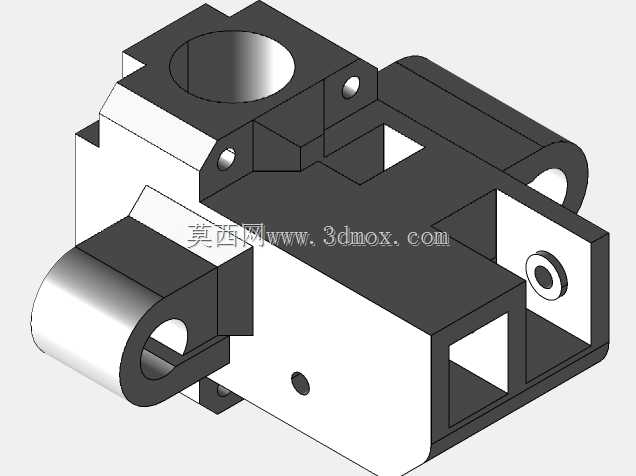

在桌面级熔融沉积成型3D打印机的运动架构中,Y轴承担着成型平台沿纵深方向的往复进给动作,其支撑固定件的结构刚性、安装精度直接决定了层厚堆叠的一致性与成型件的尺寸公差,本次呈现的支架结构正是针对该工位的受力特性与装配需求完成的结构设计。从实际应用场景来看,该支架安装于Y轴线性导轨与设备机架的衔接位置,一侧承接光轴或线性导轨的滑块负载,另一侧预留同步带轮的安装定位空间,同时集成了限位触发块的固定位点,能够在单一部件上完成多个运动关联组件的定位,减少分散装配带来的累计误差。设计过程中首先对Y轴工位的受力情况做了拆解:打印过程中成型平台连同打印件的重量会垂直作用在支架的导轨安装面,同步带传动时的张紧力会沿水平方向对支架形成持续的拉压载荷,设备高速往复运动时的启停惯性则会对安装孔位形成交变冲击,因此结构上做了针对性的加强处理——在导轨安装孔与同步带安装位之间设置了交叉的加强筋结构,筋板厚度根据受力仿真结果做了差异化调整,受力集中的孔位周边做了局部加厚,避免长期运行后出现应力变形导致的运动卡顿。
从安装边界来看,支架的整体外轮廓适配常规2020铝型材机架的安装间距,底部的两个带衬套的安装孔中心距与铝型材的槽道间距完全匹配,安装时无需额外做打孔适配,直接通过T型螺栓即可完成快速固定;侧面的通孔用于穿装Y轴光轴,孔的内径公差按照H7级精度设计,能够保证光轴穿装后无径向晃动,同时预留了顶丝固定位点,可在光轴位置校准后完成锁止,避免运行过程中出现轴体窜动。支架上部的沉孔用于安装导轨的限位缓冲块,沉孔深度刚好容纳缓冲垫的安装厚度,不会在运动到行程端点时出现硬碰撞;侧面的方形镂空结构一方面是为了减轻部件自身重量,降低Y轴运动的负载惯量,提升高速往复运动时的响应速度,另一方面也可以作为走线通道,将限位开关的线缆从镂空位置引出,避免运动过程中线缆与传动部件发生剐蹭。
考虑到3D打印机用户自行加工替换的需求,整个结构的所有安装孔位都做了拔模斜度处理,无论是采用FDM工艺打印PLA、PETG材质的替换件,还是采用机加工方式制作铝合金材质的加强件,都能顺利完成脱模或装夹,无需额外做后期的二次打磨修正。结构上还特意规避了应力集中的直角转角,所有内角位置都做了R2以上的圆角过渡,即使是采用脆性较大的光敏树脂材质制作,也不会在长期交变载荷下出现转角开裂的问题。在实际装配逻辑上,该支架作为Y轴运动组件的基准定位件,安装时首先将其与铝型材机架完成预固定,再穿装光轴、挂载滑块与成型平台,最后调整同步带张紧度,整个校准过程中支架上的定位凸台可以作为对齐基准,无需反复测量孔位间距,能够大幅缩短设备的装配调试周期。
针对不同规格的3D打印机改装需求,支架上的多个预留孔位还可以拓展安装自动调平传感器、BLTouch探头等附加组件,无需额外打孔破坏原有结构,适配性更强。从运动精度的保障角度来看,支架的导轨安装面与光轴安装孔的平行度公差控制在0.02mm以内,能够保证Y轴运动过程中平台无俯仰偏摆,避免打印件出现层纹错位、壁厚不均的问题;同步带安装位的中心高度与导轨运动平面保持齐平,能够减少传动过程中的带轮跳动,降低运行噪音的同时延长同步带的使用寿命。
