联合收割机割台分割支撑构件结构设计

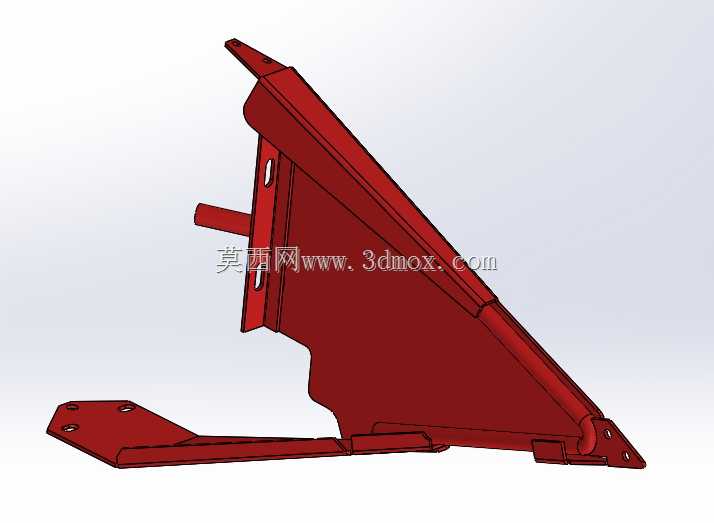

　　在谷物联合收获作业场景中，割台作为直接接触作物的前端执行单元，其分割导向构件的结构合理性直接影响作物喂入流畅度与低茬收获效果，本次设计的构件为割台侧部分割支撑总成，主要承担分禾、侧边支撑、茎秆导向的核心作用，作业时沿机组前进方向插入待收作物与未收作物的分界区域，将待收茎秆平顺导入割台搅龙输送通道，同时阻挡未收区域作物被误带入割台造成落粒损失。从结构设计逻辑来看，该构件采用一体化折弯钣金加焊接加强的结构形式，主体为大倾角斜向布置的主支撑板，板面沿作物喂入方向设置12度的内倾导向角，避免茎秆在板面发生卡滞，主支撑板下端延伸出水平安装底座，底座上开设四个Φ10.5的螺栓过孔，孔位间距匹配现有主流联合收割机割台侧架的安装螺柱位置，安装时无需对原有割台架进行打孔改造，可直接替换原有磨损的分禾支撑件，安装后构件最外端超出割台侧边127mm，能够有效覆盖分禾作业的边界范围，避免作业时割台侧边碰撞田埂或未收作物植株。

　　构件上部设置带两个安装孔的连接支耳，用于固定外分禾板的上部连接端，支耳与主支撑板之间采用三角加强筋焊接连接，能够承受作业时作物茎秆的持续冲击载荷，避免长时间作业后支耳发生变形断裂；主支撑板内侧伸出的圆柱定位轴，用于安装分禾器的活动压杆组件，轴径设计为Φ16，与现有压杆的衬套内径完全匹配，轴端开设卡簧槽用于轴向限位，防止作业过程中压杆脱出。从外形尺寸边界来看，构件整体最大长度为682mm，最大高度为345mm，安装后最低点距离割台底板的高度为28mm，既能够保证低茬作业时分禾器插入作物根部附近，又不会因为离地间隙过小在起伏田块作业时刮蹭土壤造成构件变形。

　　板面所有折弯处均设置R5的圆角过渡，避免应力集中导致的钣金开裂，焊接部位均采用连续角焊缝，焊后打磨平整去除焊渣，减少茎秆在板面的挂接点。在实际作业适配性上，该构件的倾角设计充分考虑了小麦、水稻等不同作物的茎秆特性，当收获小麦这类茎秆偏硬的作物时，板面的导向角度能够将茎秆平稳抬升导入割台，不会出现茎秆被推倒的情况；收获水稻这类茎秆偏软、含水率偏高的作物时，板面的光滑过渡结构不会挂带湿软茎秆造成缠堵。构件的安装底座与主支撑板之间设置了3度的后倾角，安装后整体向割台内侧微倾，能够减少作业时的前进阻力，同时让分禾后的作物更顺畅地向割台中部聚拢。

　　从结构强度校核角度，主支撑板采用3mm厚的热轧钢板折弯成型，安装底座采用5mm厚钢板，整体能够承受作业时最大1200N的侧向冲击载荷，满足丘陵小田块作业时频繁转向、贴边收获的强度需求，构件表面预留的喷涂安装位，可在装配完成后进行整机防锈喷涂，适配农机作业的高湿、多尘工况。
