工业供气系统用氧气减压组件结构设计

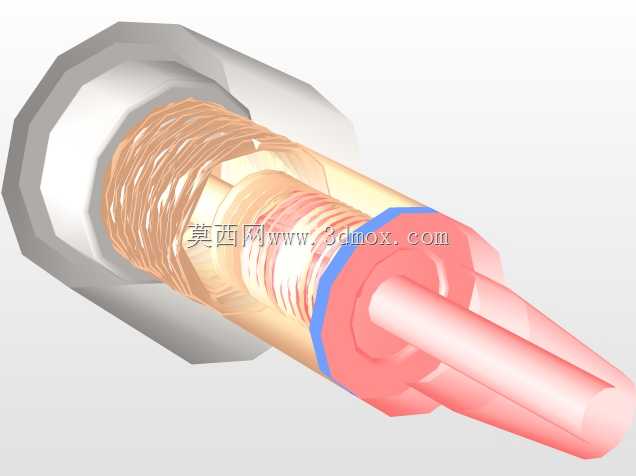

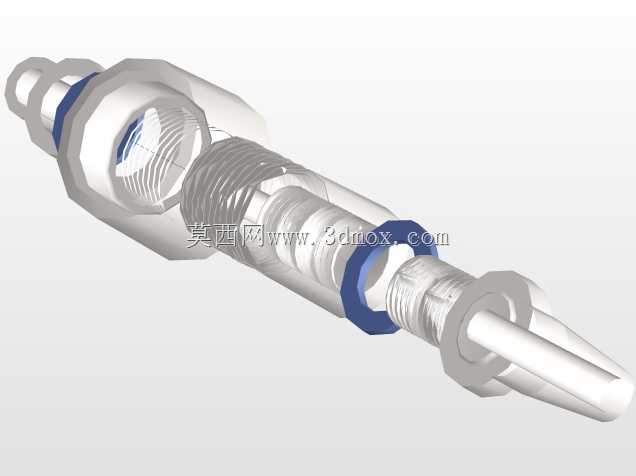

　　从实际安装边界来看，组件进气端采用标准外螺纹接口，可直接对接高压氧气瓶或集中供气的高压主管路，出气端采用快插式内螺纹接口，匹配常规工业氧气管路的连接尺寸，整体轴向长度控制在适配常规管路安装支架的范围内，安装时无需额外定制异形转接件，可直接替换同规格的传统减压组件。设计过程中首先考虑的是氧气介质的特殊性，所有与氧气直接接触的流道内壁均做了无锐角钝化处理，避免高速氧气流冲刷下因锐角产生的静电积聚或金属颗粒摩擦引燃风险，节流部位采用非金属与金属组合的密封结构，既保证高压差下的密封可靠性，又避免金属硬密封在频繁调压过程中出现的磨损泄漏问题。在工业气路输送、焊接切割作业、医疗集中供氧、实验室气路排布等场景中，氧气减压组件是保障下游用气压力稳定、规避高压气源直接输出风险的核心元件，其结构设计的合理性直接关系到整个气路系统的运行安全与用气精度。这套组件的设计核心围绕高压氧气的节流降压、压力稳定输出两个核心目标展开，整体采用同轴式布局结构，将进气端的高压腔、节流阀芯组件、低压稳压腔、压力反馈膜片结构沿同一轴线排布，尽可能压缩整体径向尺寸，适配狭窄的安装空间。

　　组件的压力反馈结构采用内置膜片式设计，膜片有效作用面积经过反复校核，当下游用气流量出现波动时，膜片可快速带动阀芯调整节流开度，保证输出压力的波动范围控制在工业用气允许的偏差区间内，不会因为瞬间大流量取气导致输出压力骤降，也不会因为下游阀门突然关闭导致压力超调。从结构细节来看，组件的调压驱动部分采用防滑滚花结构的调节端，操作人员无需额外工具即可手动调整输出压力，调节螺杆的螺距经过优化，每旋转一圈对应的压力变化量控制在合理区间，避免粗螺距导致的调压精度不足问题，同时调压部位设置了锁紧结构，压力调整到位后可锁定调节位置，防止设备运行过程中因振动导致的压力偏移。

　　流道设计上采用了渐扩式的节流后流道结构，高压氧气经过节流口后流速逐步降低，避免高速气流直接冲击低压腔内壁产生的振动与噪音，同时在低压腔位置预留了压力检测接口，可外接压力表实时监测输出压力，方便日常运维过程中的压力校准与故障排查。实际应用中，这套组件可适配0-15MPa的高压进气工况，输出压力可在0.1-1.2MPa区间内连续调节，能够覆盖普通气焊、气割作业的压力需求，也可适配医疗供氧、实验室分析仪器等对压力稳定性要求更高的场景。

　　安装时需要注意组件的进气方向标识，不可反向安装，否则会导致高压介质直接击穿低压腔密封结构引发安全事故，组件的固定位置需要远离热源与油污沾染区域，避免氧气接触油脂发生燃爆风险，同时安装位置要预留足够的操作空间，方便日常调压与故障检修。从建模细节来看，所有配合面的公差均按照机械设计标准选取，阀芯与阀套的配合采用间隙配合，保证阀芯动作顺畅无卡滞，密封件的安装槽尺寸严格匹配密封件的标准规格，避免安装时出现密封件剪切破损的问题，所有外部棱角均做了倒钝处理，避免安装维护过程中划伤操作人员。这套组件的结构没有采用复杂的异形结构，所有零件均采用常规机加工工艺即可生产，制造成本可控，同时易损件均为标准规格，后期维护更换成本较低，适合批量配套在各类需要氧气压力调节的气路系统中。
